LTPI
概況
支援型號:
| LA3000 series | LA4000 series | BF6000 series | BF7000 series |
|---|---|---|---|
| ● | ● | ● | ● |
BF7264B/B+/Pro產品正面有兩個USB孔

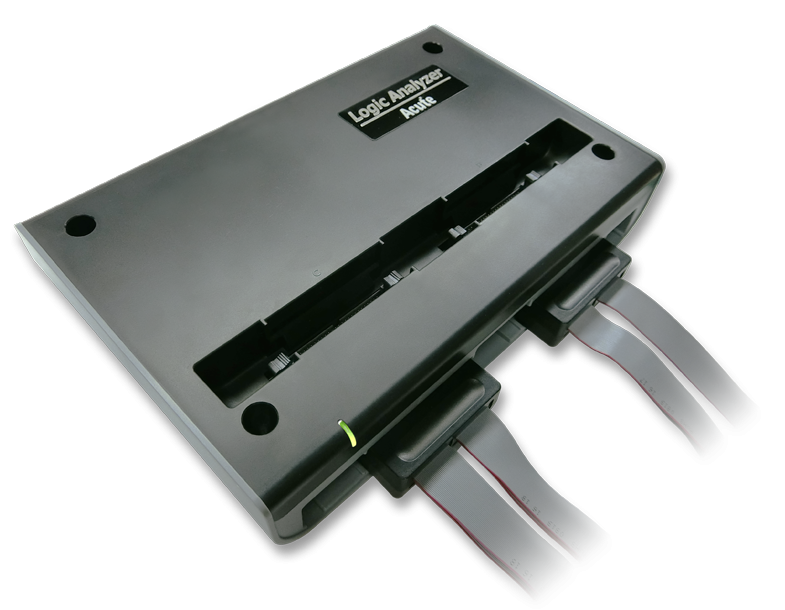

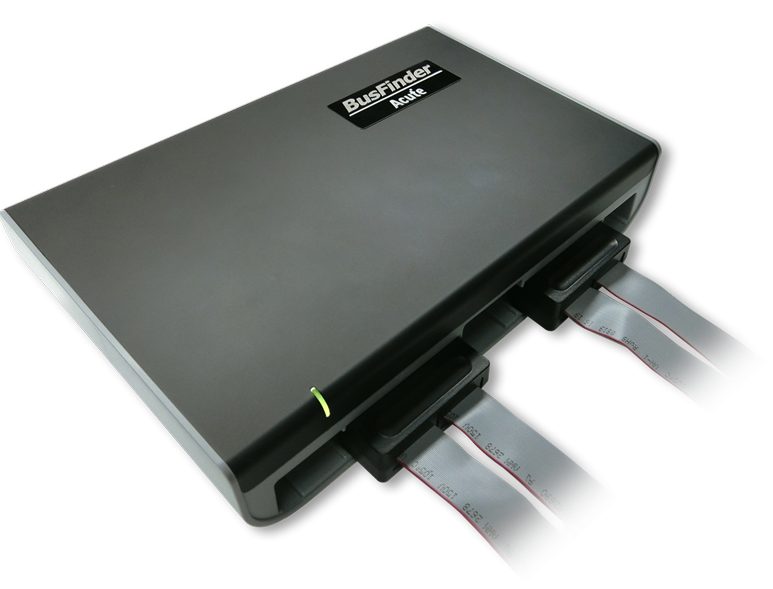

LA3000/4000全系列或是BF6000/7000全系列

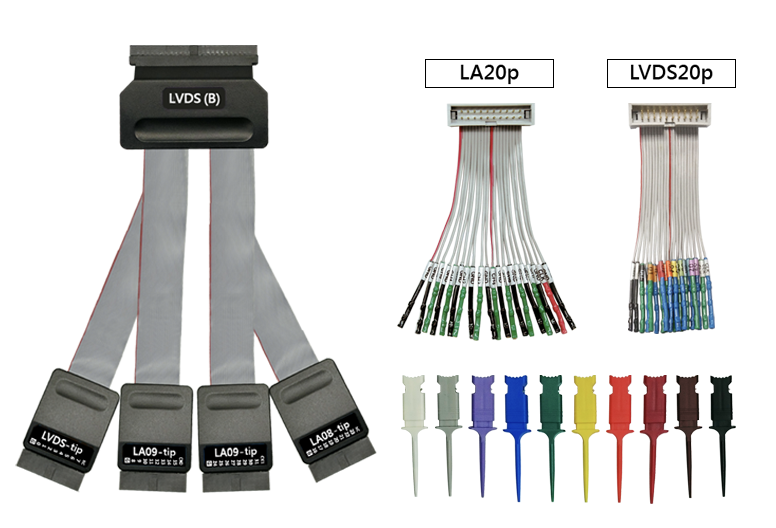

搭配LVDS探棒組，可以量測LTPI訊號
使用 2GHz or 2.4GHz sample rate, 最高可測量 300MHz (600Mbps) LTPI 訊號
簡介

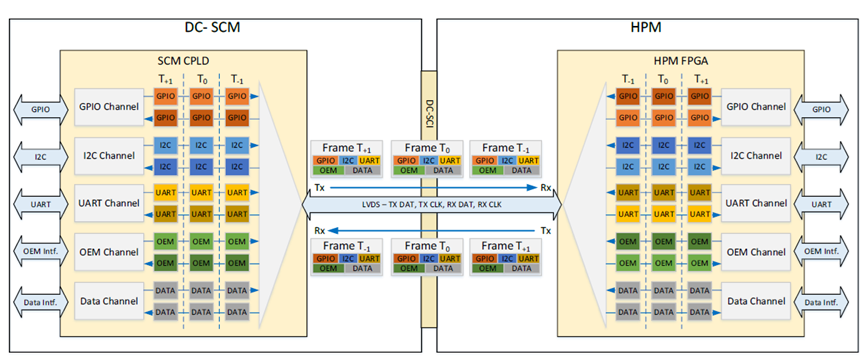

LTPI (LVDS Tunneling Protocol & Interface) 協定是一種在HPM和SCM間傳輸低速信號的介面，支援GPIO、I2C/SMBus、UART等通道，利用LVDS鏈路的TDM實現多通道複用。GPIO通道有低延遲和正常延遲兩種類型，I2C/SMBus通道處理單控制器鏈路，UART通道支援流量控制，OEM通道用於專有介面，資料通道則支援記憶體映射資料傳輸。
分析方式
8b10b / LTPI / GPIO / UART 0-1 / I2C 0-5以表格方式呈現

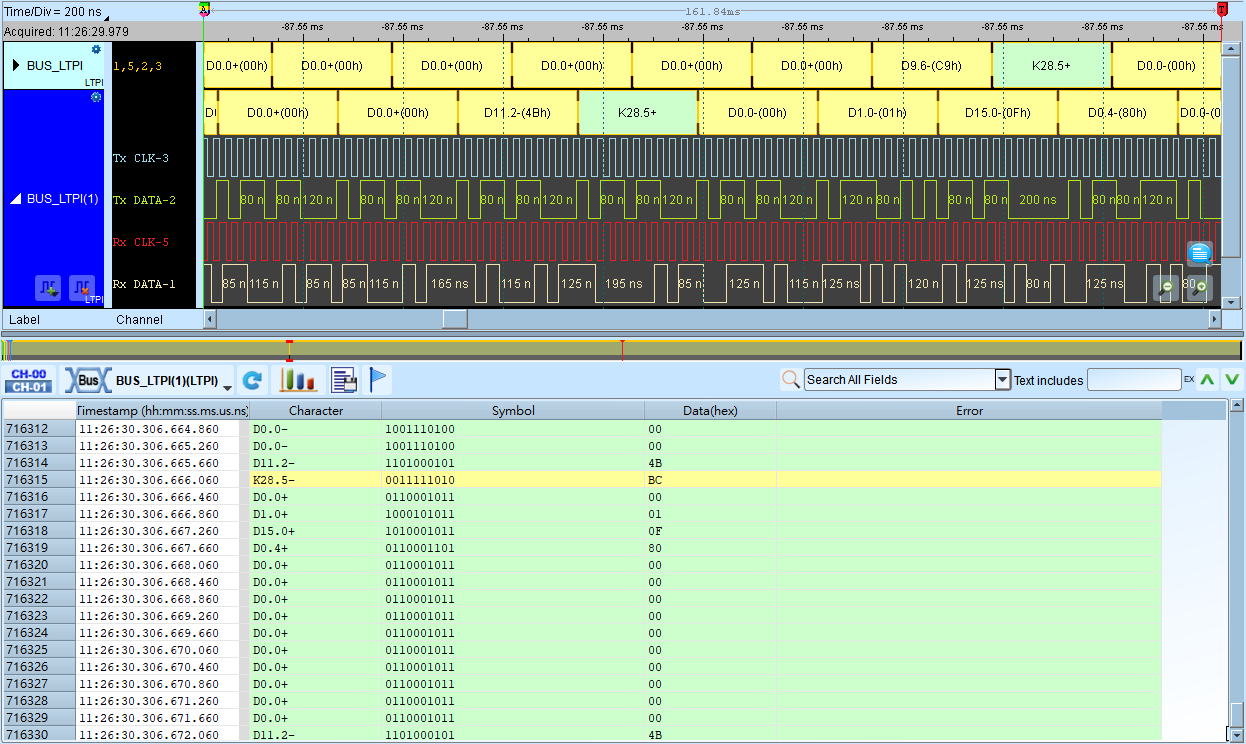

- 8b10b

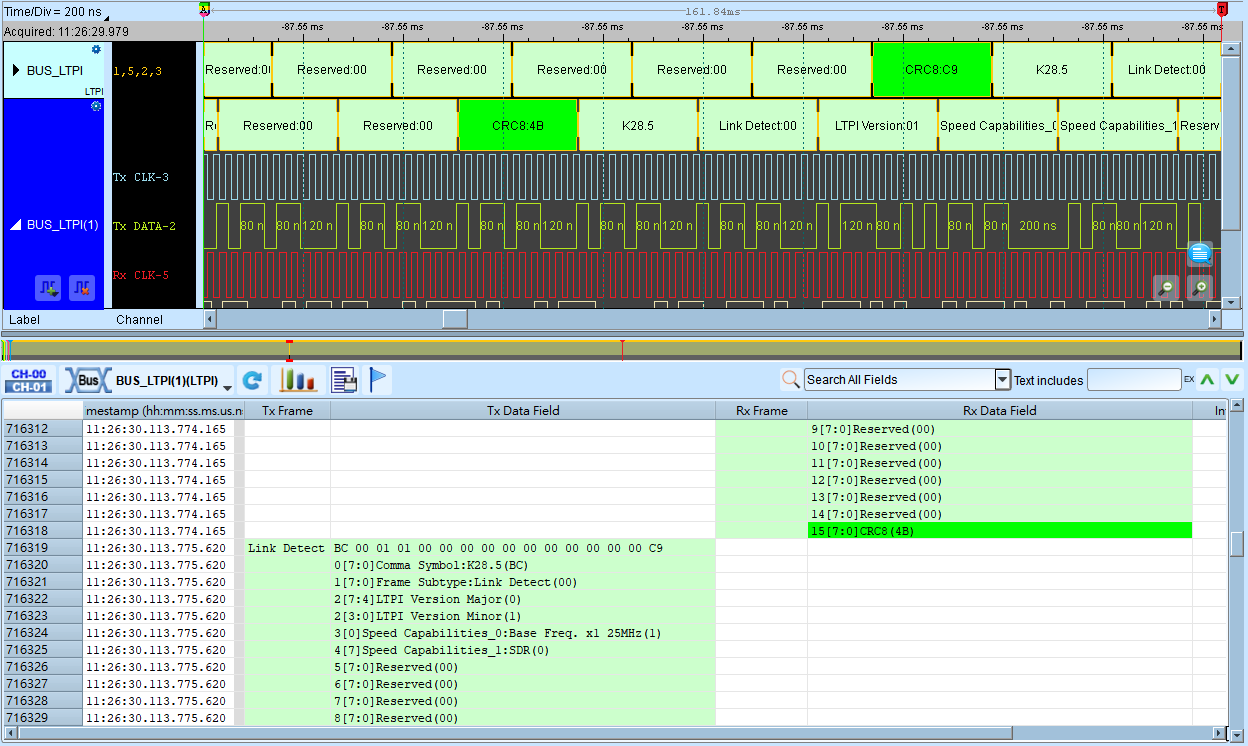

- LTPI Packet，包含指令解析

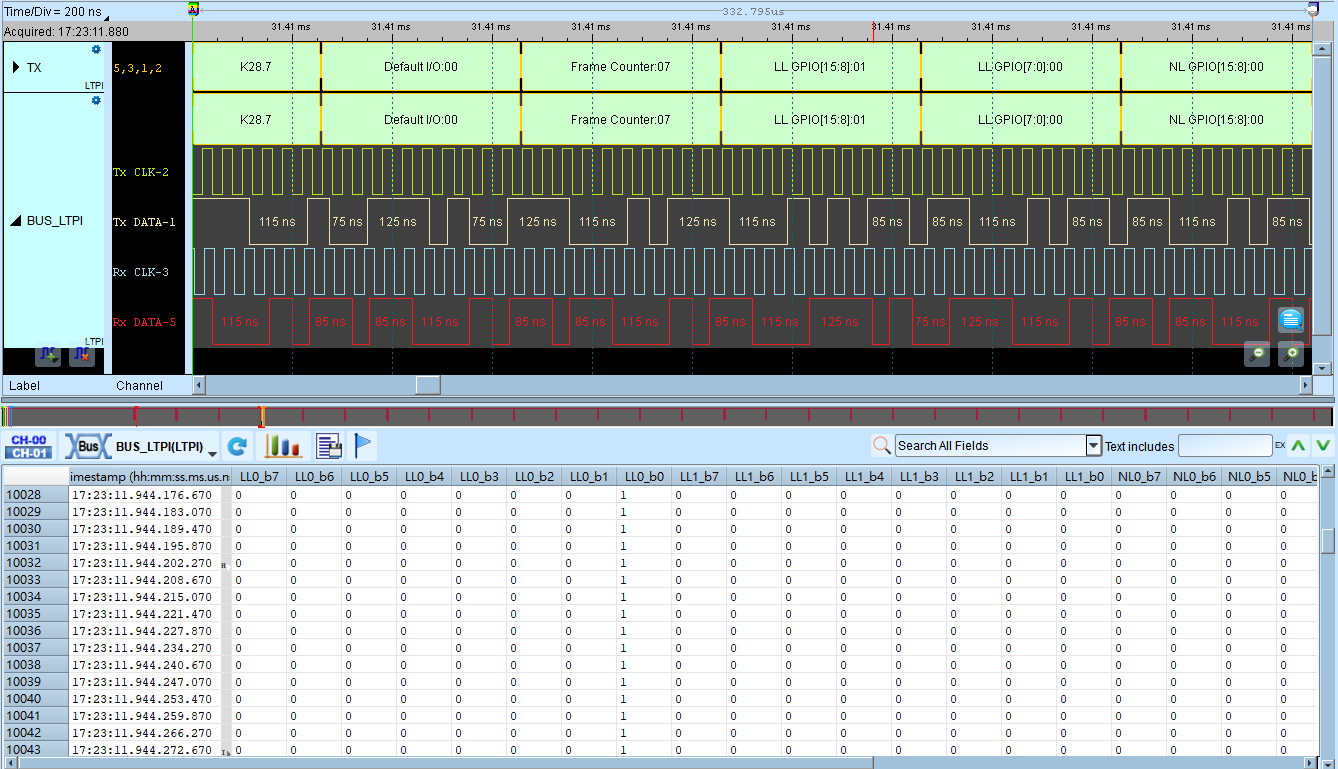

- GPIO / I2C / UART封包
