LTPI (LVDS Tunneling Protocol & Interface)
LTPI（LVDS Tunneling Protocol & Interface）用於 HPM 與 SCM 之間傳輸低速訊號，支援 GPIO、I2C／SMBus、UART 等通道，以 LVDS 鏈路的 TDM 實現多通道複用。GPIO 有低延遲與正常延遲；I2C／SMBus 處理單控制器鏈路；UART 支援流量控制；OEM 通道用於專有介面；資料通道支援記憶體對映傳輸。
Interface mode／波形方向或類型選錯會解碼內容不符。通道前綴差異見 Settings。

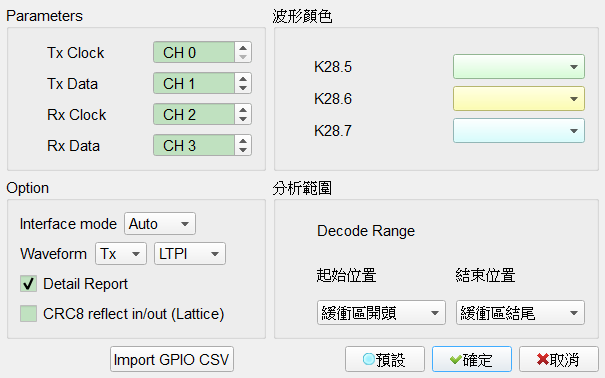

Decode Settings
- Tx Clock／Tx Data／Rx Clock／Rx Data: 指定各訊號接在邏輯分析儀的通道。
- Interface mode: SDR／DDR／Auto。Default 為 Auto。
- Waveform: 波形區顯示方向與解碼內容。
- 方向: Tx／Rx。Default 為 Tx。
- 類型: LTPI／GPIO／Uart 0–1／I2C 0–5／8b10b。Default 為 LTPI。
- Detail Report: 詳細報告。勾選時欄位啟用（Enable）。Default 為勾選。
- CRC8 reflect in/out (Lattice): CRC-8（0x07）reflect in／out。勾選時欄位啟用（Enable）。Default 為未勾選。
- OEM/Vendor custom-field parsing: 依工作目錄
AqLTPI_Vendor.csv解析 OEM／vendor 欄位。勾選時欄位啟用（Enable）。Default 為勾選。 - Advanced (cross-byte / scale / signed / little-endian): 進階欄位解析（跨位元組、縮放、有號、小端）。勾選時欄位啟用（Enable）。Default 為勾選。
- Import GPIO CSV: 導入 GPIO bit 名稱（CSV）。

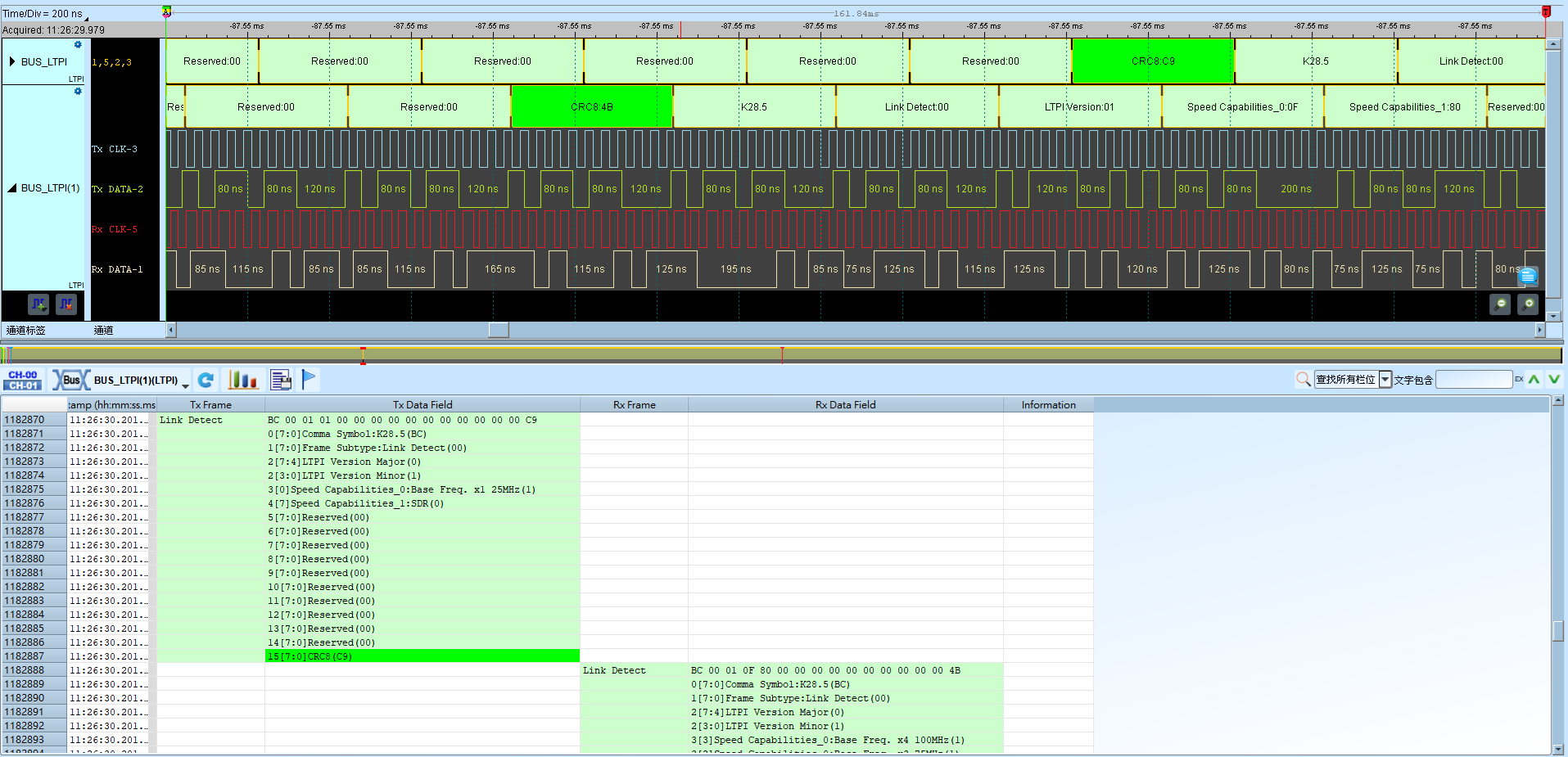

Result
