LTPI
概况
支援型号:

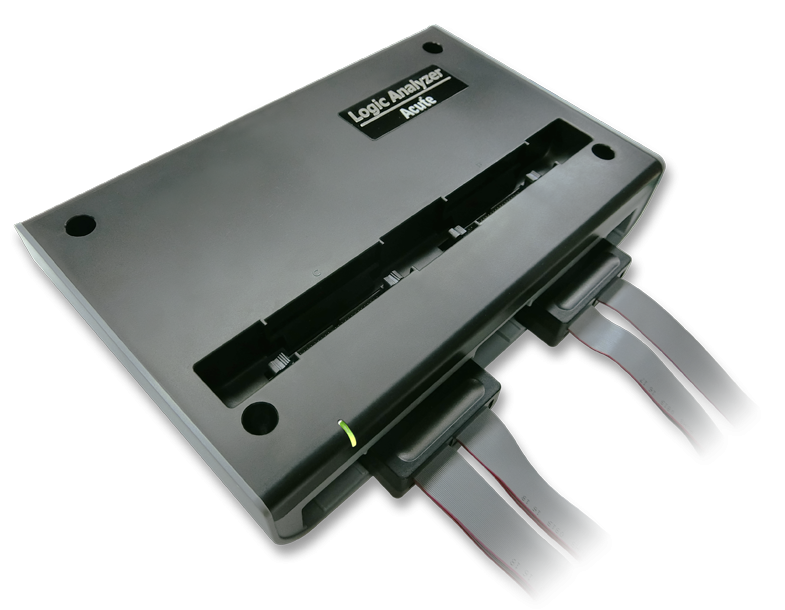

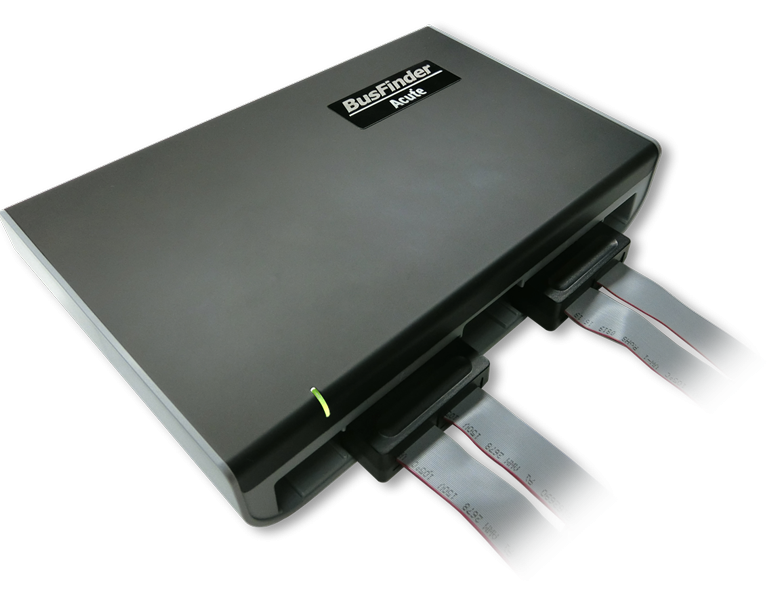

| LA3000 series | LA4000 series | BF6000 series | BF7000 series |
|---|---|---|---|
| ● | ● | ● | ● |
BF7264B/B+/Pro产品正面有两个USB孔
LA3000/4000全系列或是BF6000/7000全系列

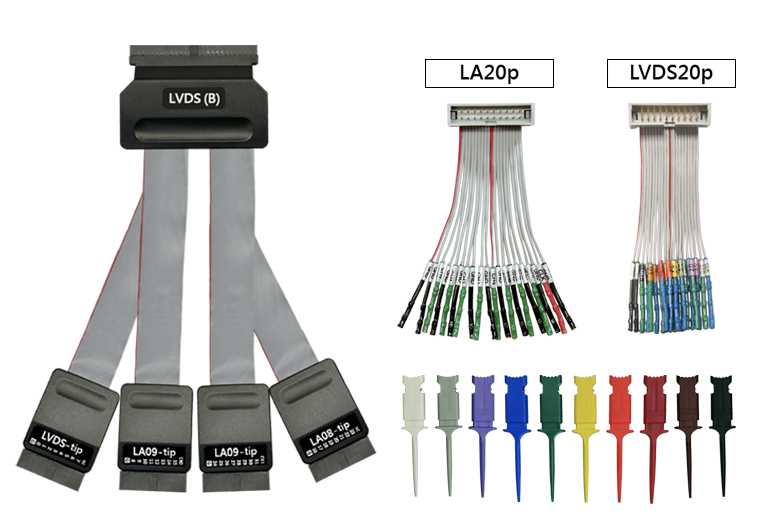

搭配LVDS探棒组，可以量测LTPI信号
使用 2GHz or 2.4GHz sample rate, 最高可测量 300MHz (600Mbps) LTPI 信号
简介

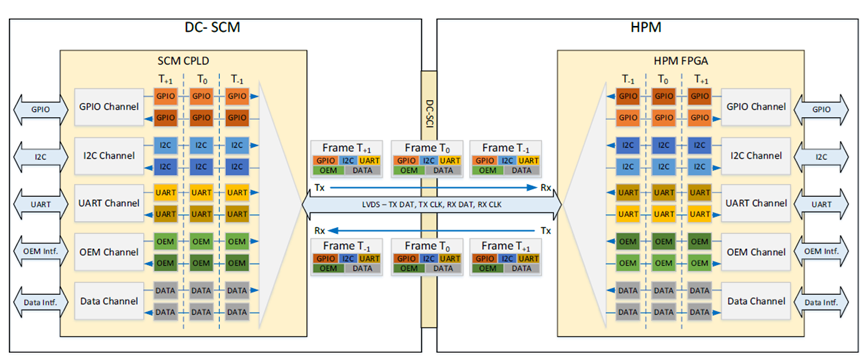

LTPI (LVDS Tunneling Protocol & Interface) 协议是一种在HPM和SCM间传输低速信号的接口，支持GPIO、I2C/SMBus、UART等通道，利用LVDS链路的TDM实现多通道复用。GPIO通道有低延迟和正常延迟两种类型，I2C/SMBus通道处理单控制器链路，UART通道支持流量控制，OEM信道用于专有接口，数据信道则支持内存映像数据传输。
分析方式
8b10b / LTPI / GPIO / UART 0-1 / I2C 0-5以表格方式呈现

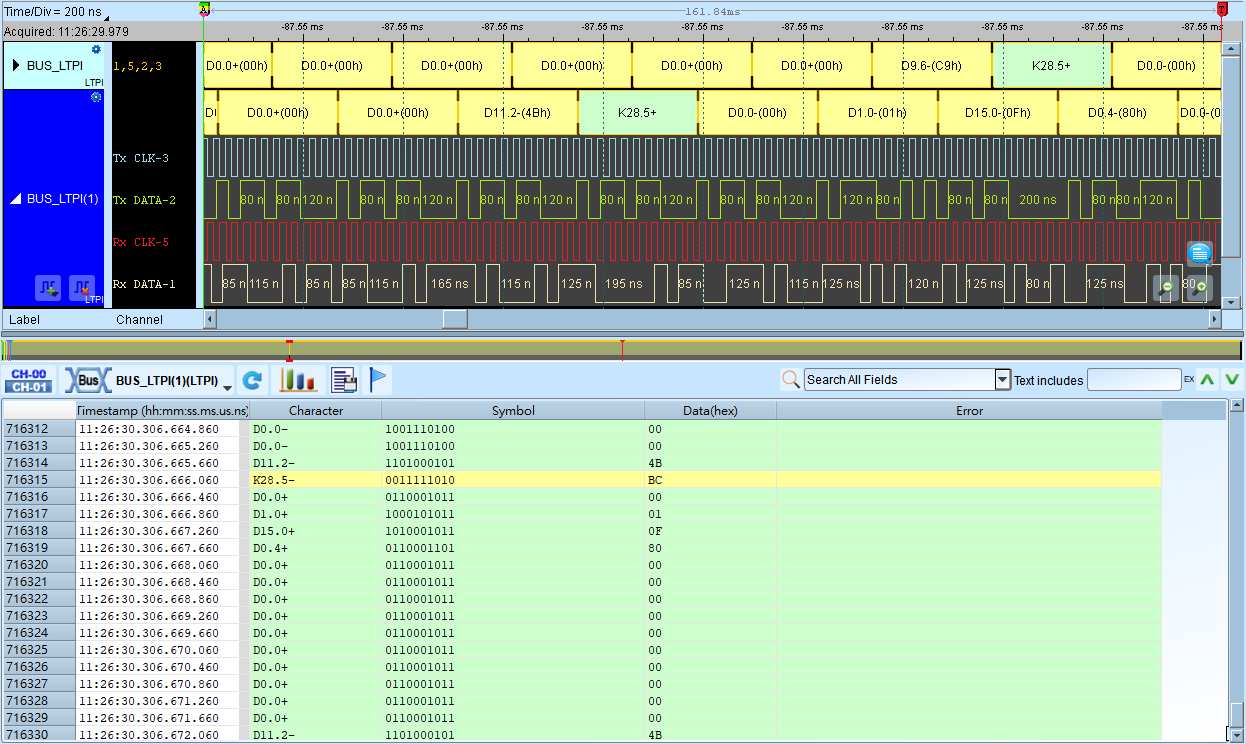

- 8b10b

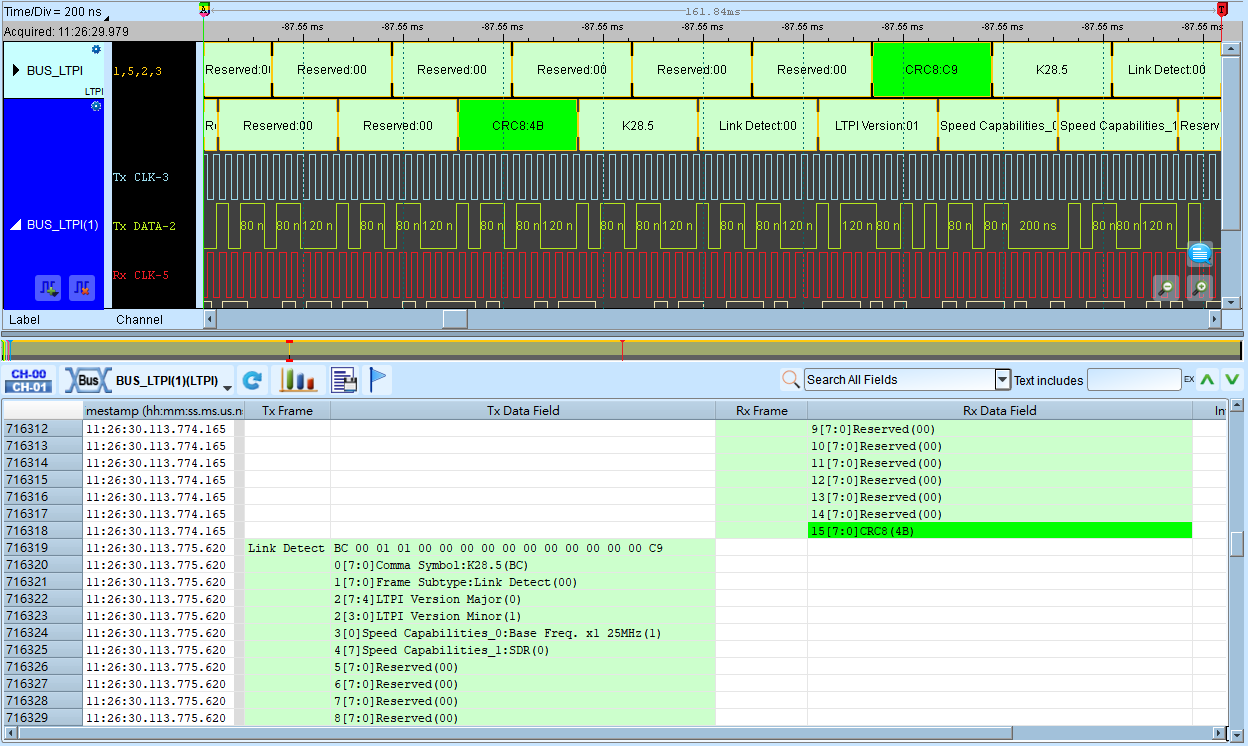

- LTPI Packet，包含指令解析

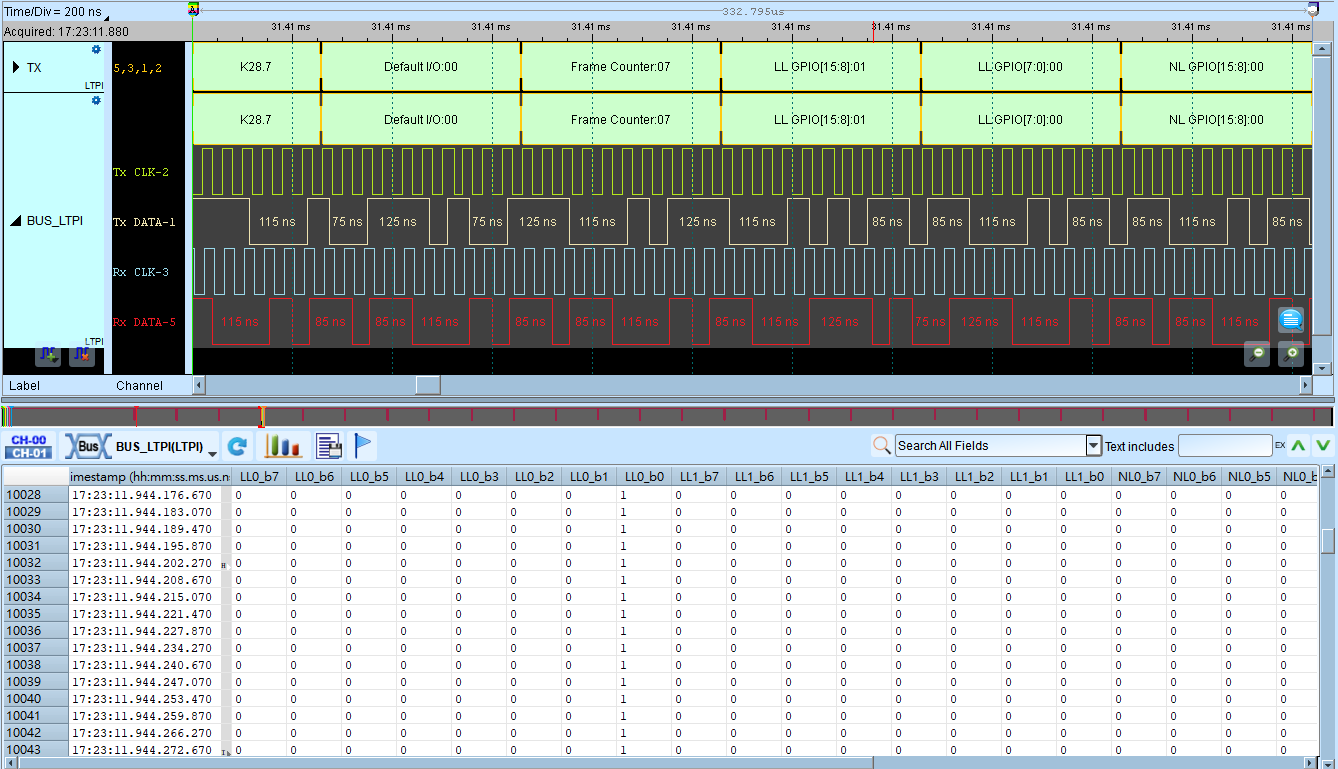

- GPIO / I2C / UART封包
