LTPI (LVDS Tunneling Protocol & Interface)
LTPI（LVDS Tunneling Protocol & Interface）用于 HPM 与 SCM 之间传输低速信号，支持 GPIO、I2C／SMBus、UART 等通道，以 LVDS 链路的 TDM 实现多通道复用。GPIO 有低延迟与正常延迟；I2C／SMBus 处理单控制器链路；UART 支持流量控制；OEM 通道用于专有接口；数据通道支持内存映射传输。
Interface mode／波形方向或类型选错会解码内容不符。通道前缀差异见 Settings。

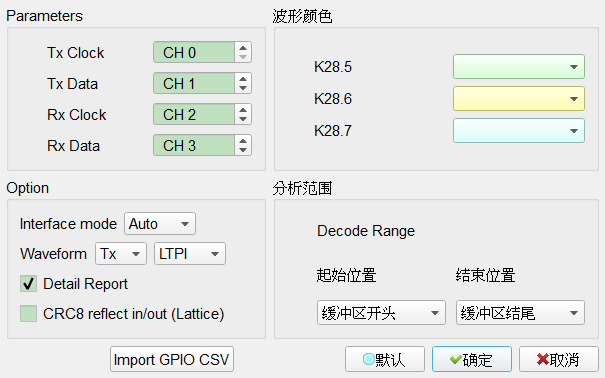

Decode Settings
- Tx Clock／Tx Data／Rx Clock／Rx Data: 指定各信号接在逻辑分析仪的通道。
- Interface mode: SDR／DDR／Auto。Default 为 Auto。
- Waveform: 波形区显示方向与解码内容。
- 方向: Tx／Rx。Default 为 Tx。
- 类型: LTPI／GPIO／Uart 0–1／I2C 0–5／8b10b。Default 为 LTPI。
- Detail Report: 详细报告。勾选时栏位启用（Enable）。Default 为勾选。
- CRC8 reflect in/out (Lattice): CRC-8（0x07）reflect in／out。勾选时栏位启用（Enable）。Default 为未勾选。
- OEM/Vendor custom-field parsing: 依工作目录
AqLTPI_Vendor.csv解析 OEM／vendor 字段。勾选时栏位启用（Enable）。Default 为勾选。 - Advanced (cross-byte / scale / signed / little-endian): 进阶字段解析（跨字节、缩放、有符号、小端）。勾选时栏位启用（Enable）。Default 为勾选。
- Import GPIO CSV: 导入 GPIO bit 名称（CSV）。

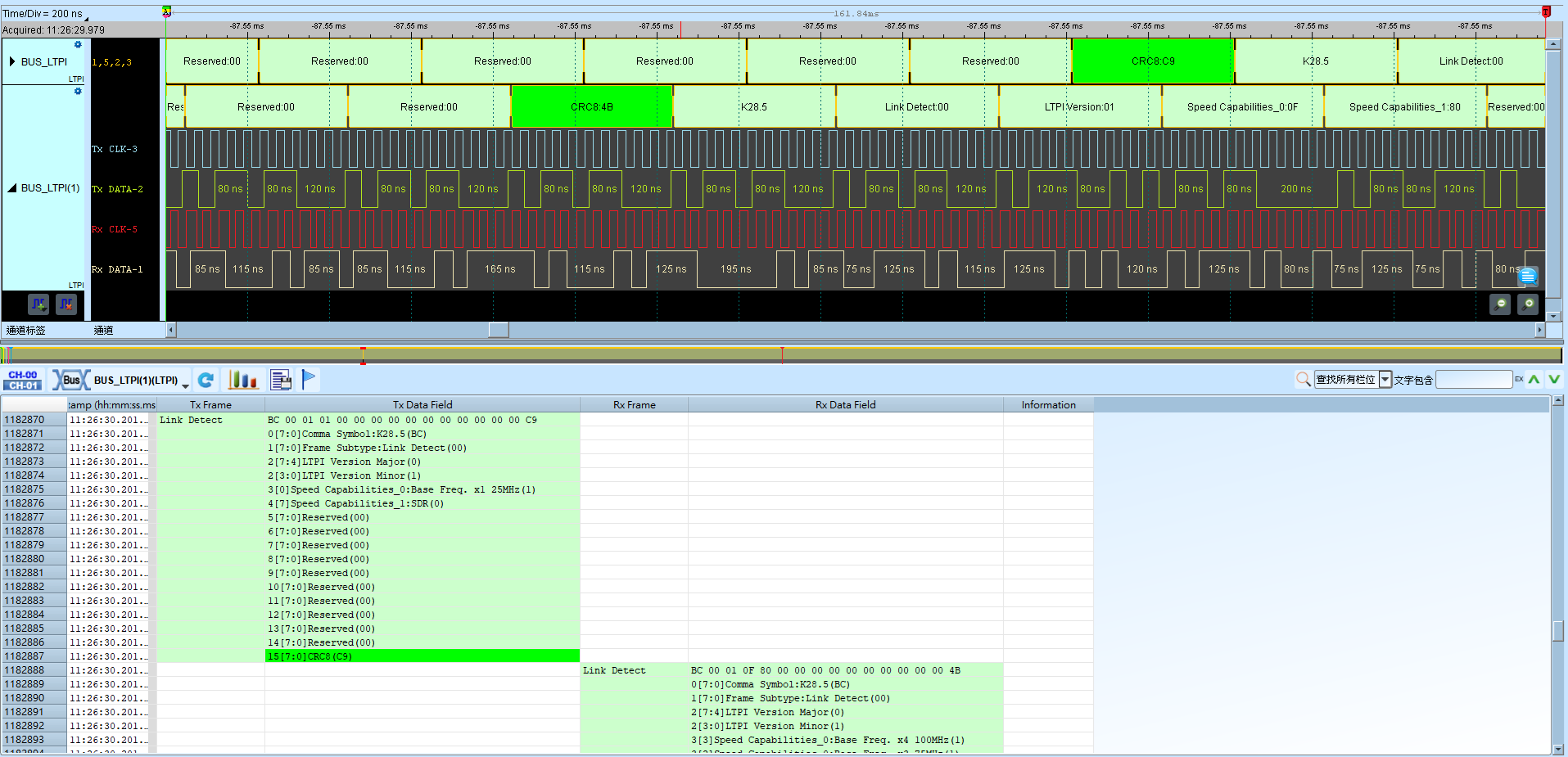

Result
