SGMII

概况

支援型号:

BF6264B BF7264B BF7264B+ BF7264 Pro
● ● ●

BF7264B/B+/Pro产品正面有两个USB孔

除主机可继续使用原BF6264B功能外，增加SGMII分析仪功能。

SGMII方案，规格内容如下:

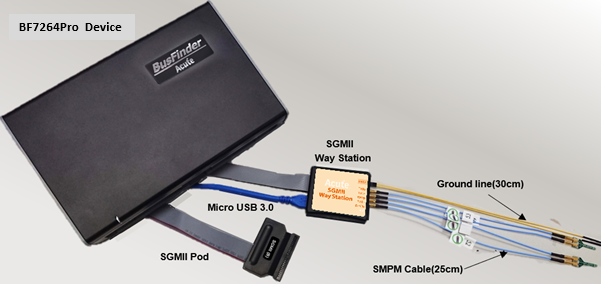

  • BF7264B/B+/Pro，32Gb RAM，搭配SGMII探头组

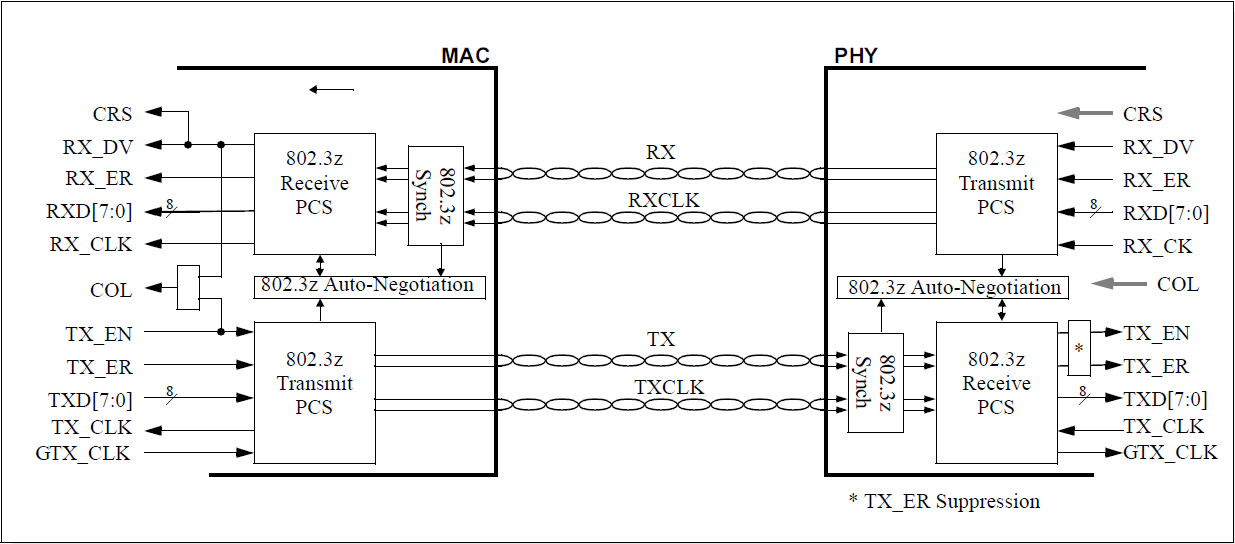

  • 支持速度1000/100/10MHz SGMII:
  • 资料速度为1.25 Gbaud，Clock速度为625 MHz (DDR interface).

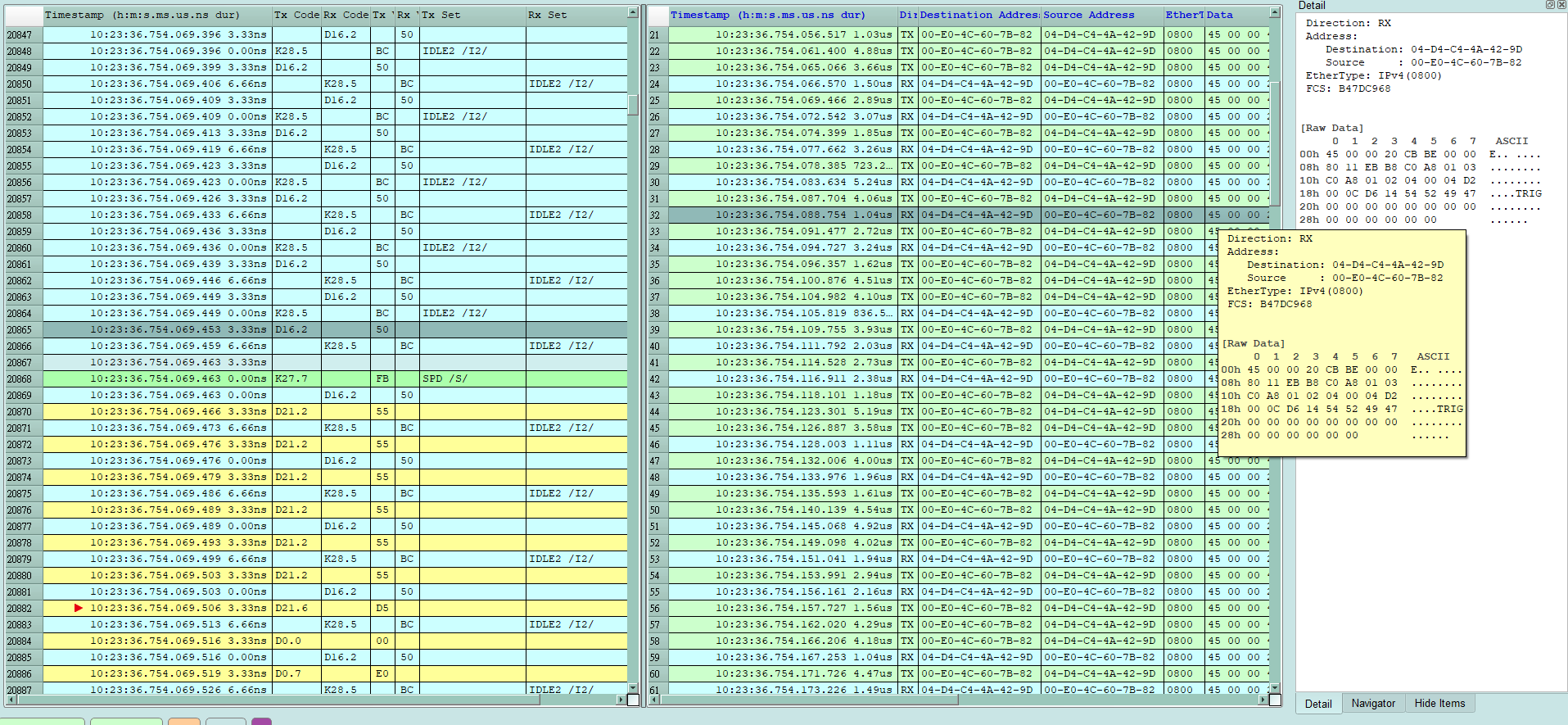

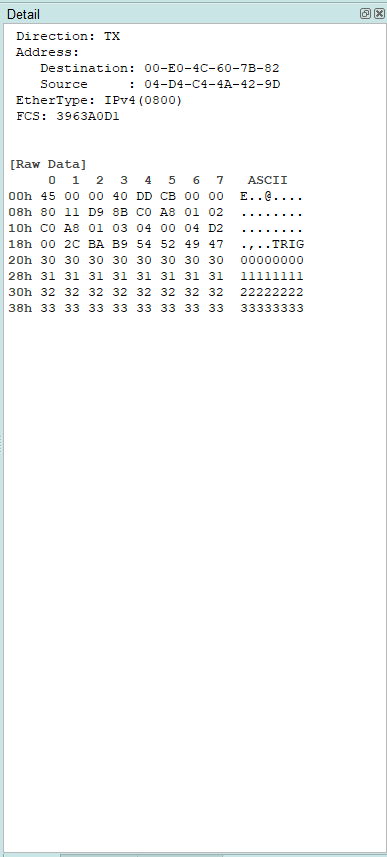

  • 可同时显示PCS(PHY)及GMII(MAC)协议封包数据以表格方式呈现，包含指令解析

  • 使用32Gb RAM搭配硬盘串流来储存PCS, GMII通信数据

提供Data Filter与Idle Filter功能，可将不必要的数据滤除以节省内存

  • 提供Search数据功能
  • 提供 CRC Packet 计算及错误显示

PCS, GMII命令统计功能，包含封包总数、各类别指令数量以及错误数量统计

  • SGMII命令触发功能

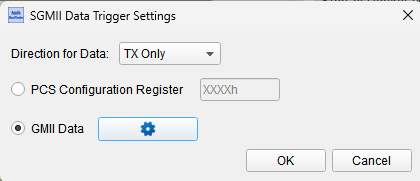

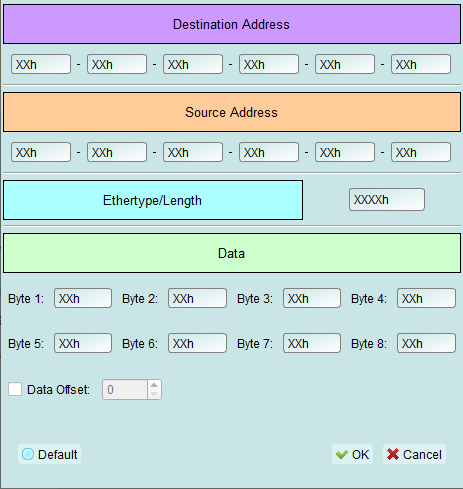

    • 触发参数包含命令与参数资料可依据不同种类封包填入数值,
    • 涵盖所有PCS, GMII Packet,
    • 可触发CRC Error, Frame Error, Propagation Error, Start of Packet, End of Packet, Carrier Extend, Configuration
    • 可透过Trigger-Out接孔同步触发外部的示波器

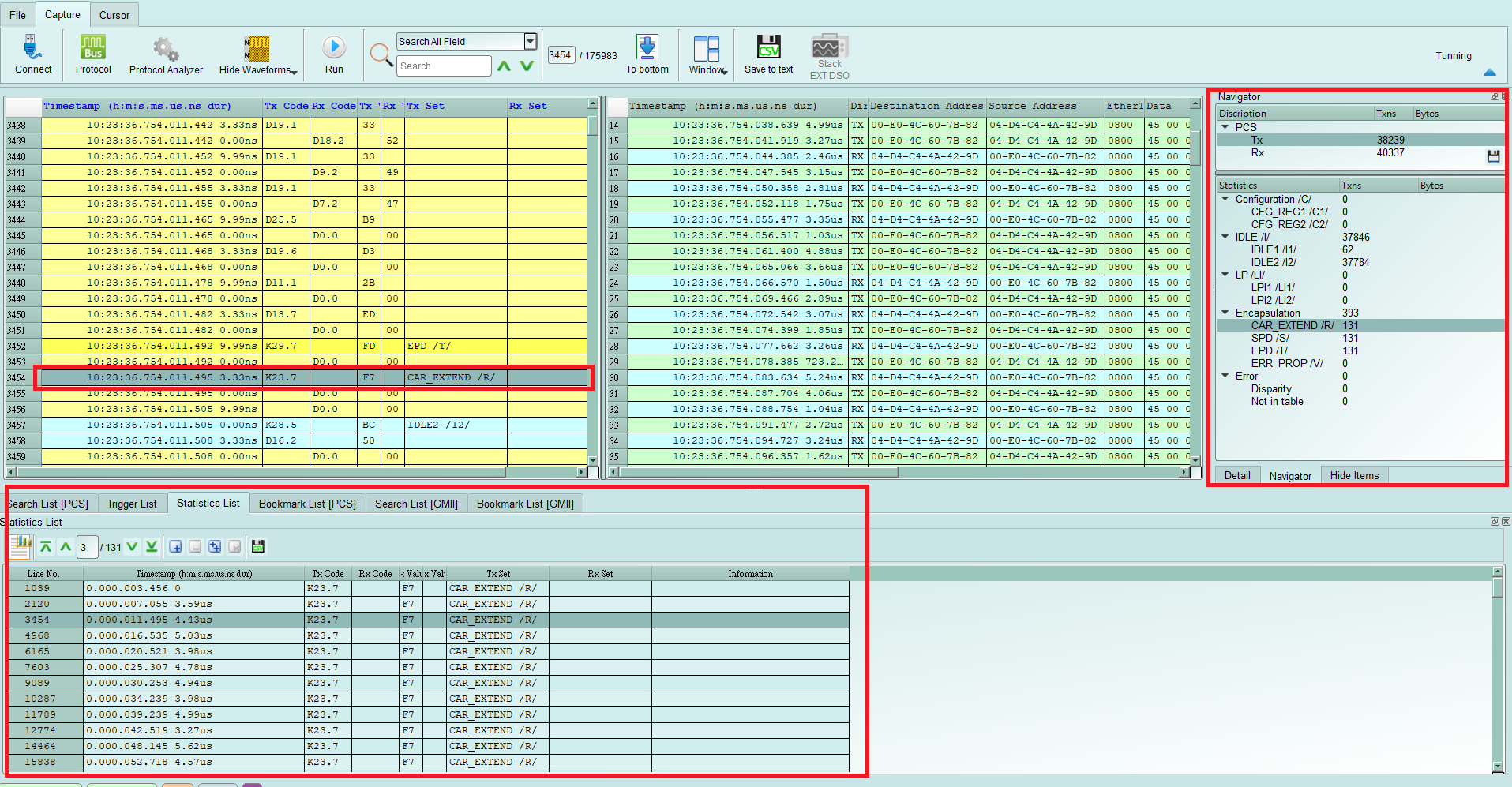

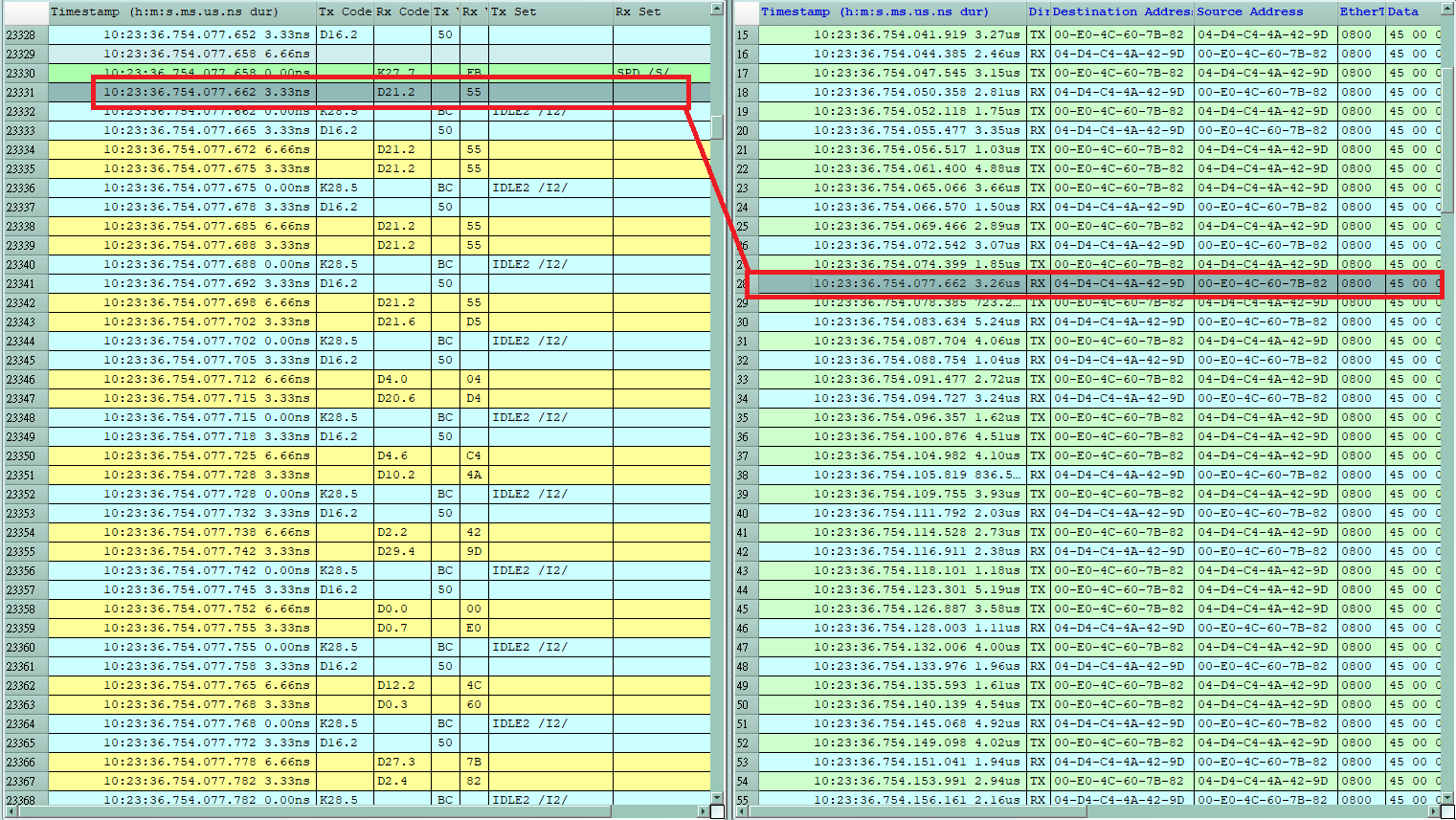

  • 报告区进阶使用方法 ** a. 双报告关联: **PCS与GMII报告互相关联，双击可追踪另一报告区对应资料。

  • ex: 点击PCS区报告，可关联至GMII对应报告。

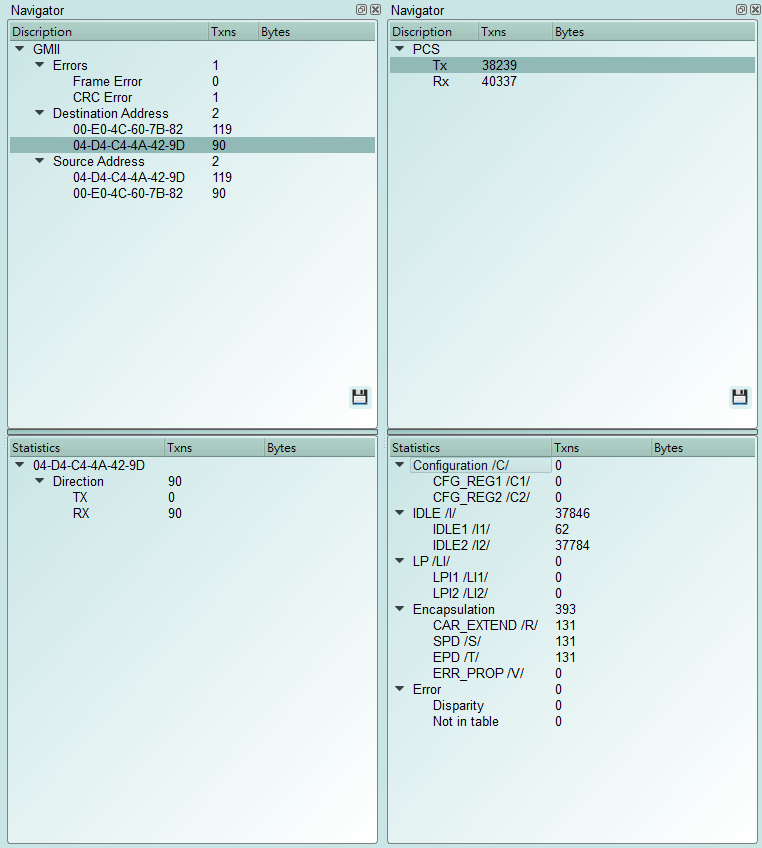

** b. 统计列表:** 以统计功能快速分类并可追踪数据位置

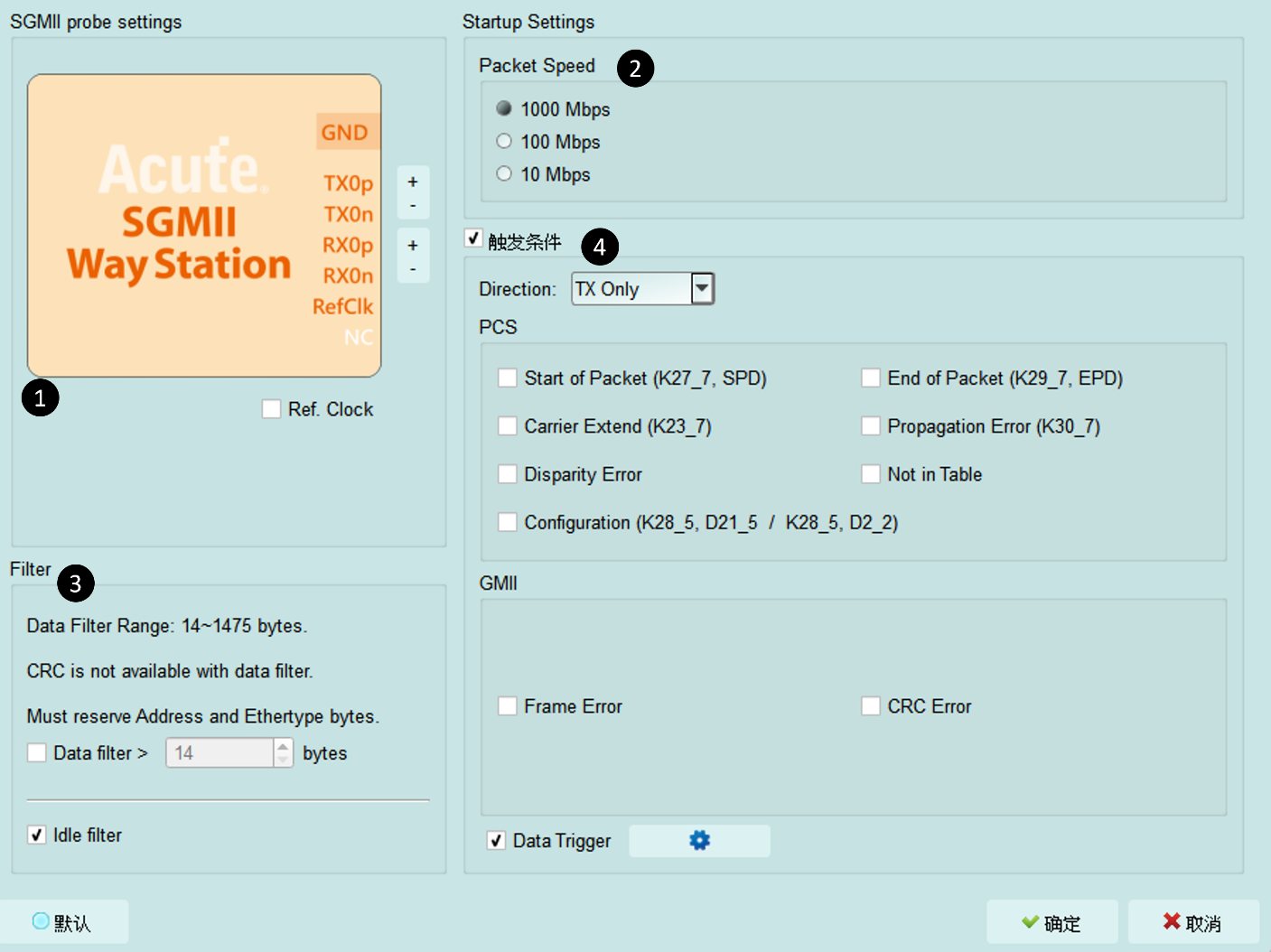

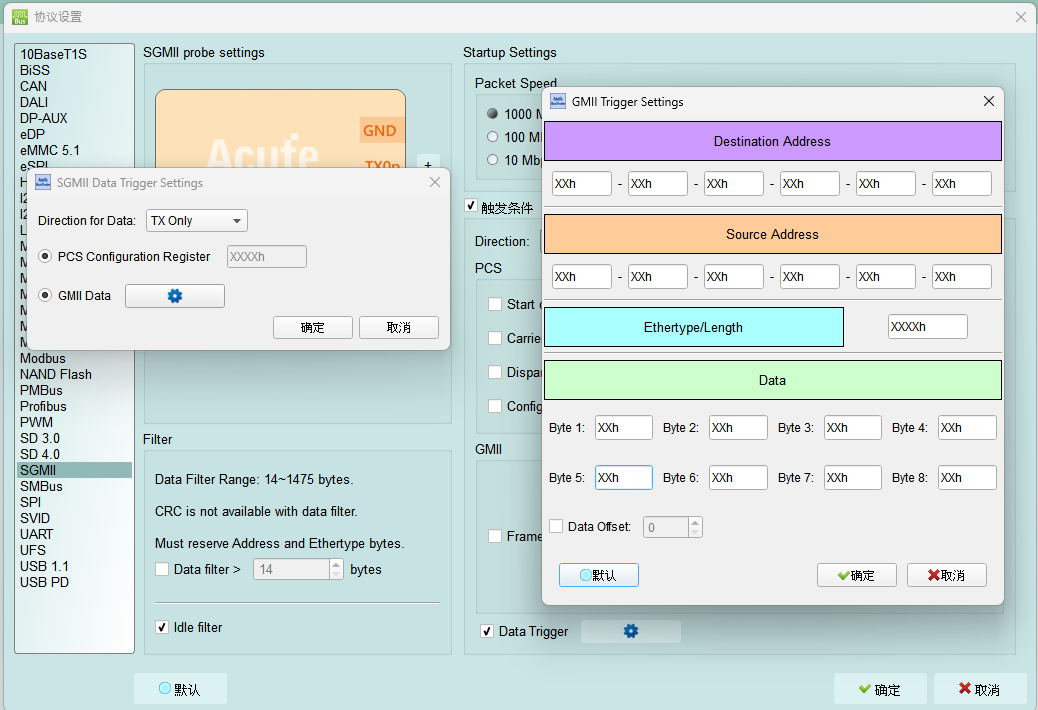

  • SGMII settings

  • SGMII way station settings: 可交换同一Lane之p, n，选择是否需要Ref CLK

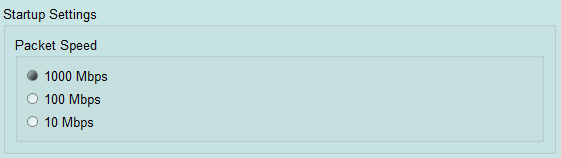

  • Startup Settings: 需设置于撷取当下，待测物所运行的速度模式

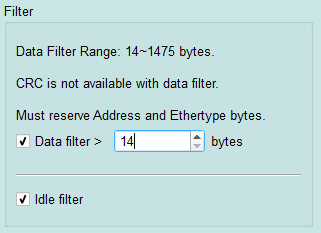

  • Filter: 开启后将会滤除大于设置值之封包后方数据或是Idle封包

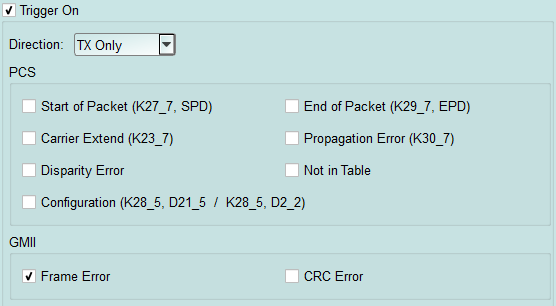

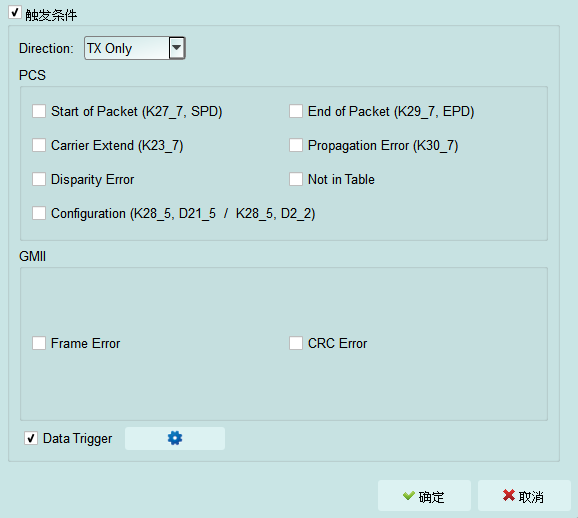

  • Trigger On: 可设置GMII/PCS packets、CRC Error、Frame Error、Propagation Error、 Start of Packet、End of Packet、Carrier Extend、Configuration、Disparity Error、 Configuration、Not in Table 触发设置** **

FAQ

  • 支持SGMII的规格，是否有Differential对数或port数限制呢?
  • A: 支持到SGMII 1Gbps、100Mbps、10Mbps，Ports: TXp、TXn、RXp、RXn、Ref.Clk。
  • 量测时是否会影响讯号质量?
  • A: 外接的仪器量测必然会有部分的负载效应影响，我们采用SMPM Coaxial Cable的连接方式来降低对待测物干扰并提升讯号质量。

  • 是否有支持讯号发送 (Tx) 功能? A: 不支持讯号发送功能

  • 量测时须注意的事项 a.起始设置用法:

因为SGMII有支持不同的封包速度，若没有正确设置初始速度，会造成Data数据量变为10倍或是100倍，使得分析结果异常。另外，若在撷取的过程中有Speed Config封包出现，则会以Config封包资料作为新的封包速度。

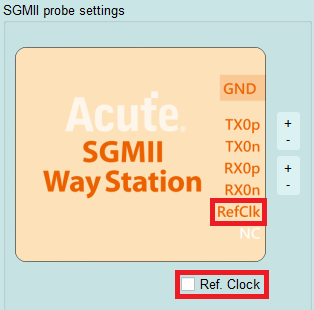

b. Reference clock 设置方式:

由于SGMII采用8b10b编码模式，测量时可不用连接Reference clock就可正常分析，另外，若有需要外部RefClk，在Settings有提供Ref Clk，可由下方SGMII Way Station标示接入Ref Clk port，并选择Ref. Clock。

  • 有指定某个PCS, GMII packet 做为trigger点的功能吗?

A: 可以指定特定的PCS, GMII packet或是Error进行触发。

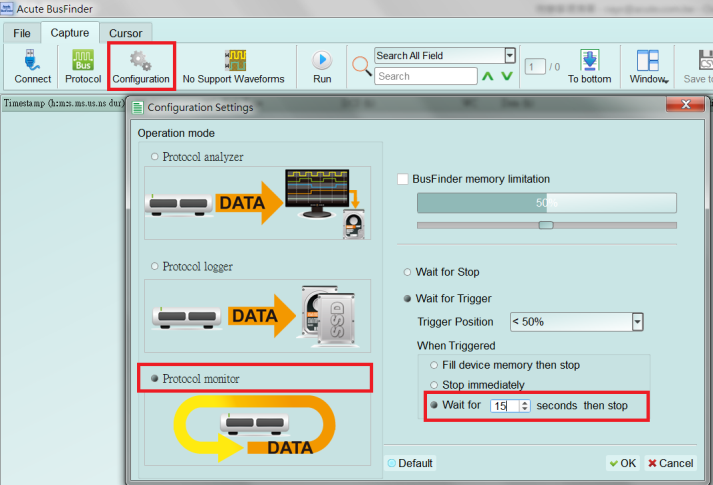

  • 是否可以自行设置一个PCS, GMII起始点，指定抓取多少时间内的Data?
  • A: 可以将起始条件设置在触发项目后，到工作模式选单内调整为数据监控仪模式，
  • 并指定撷取时间长度。

主机与探头连接方式

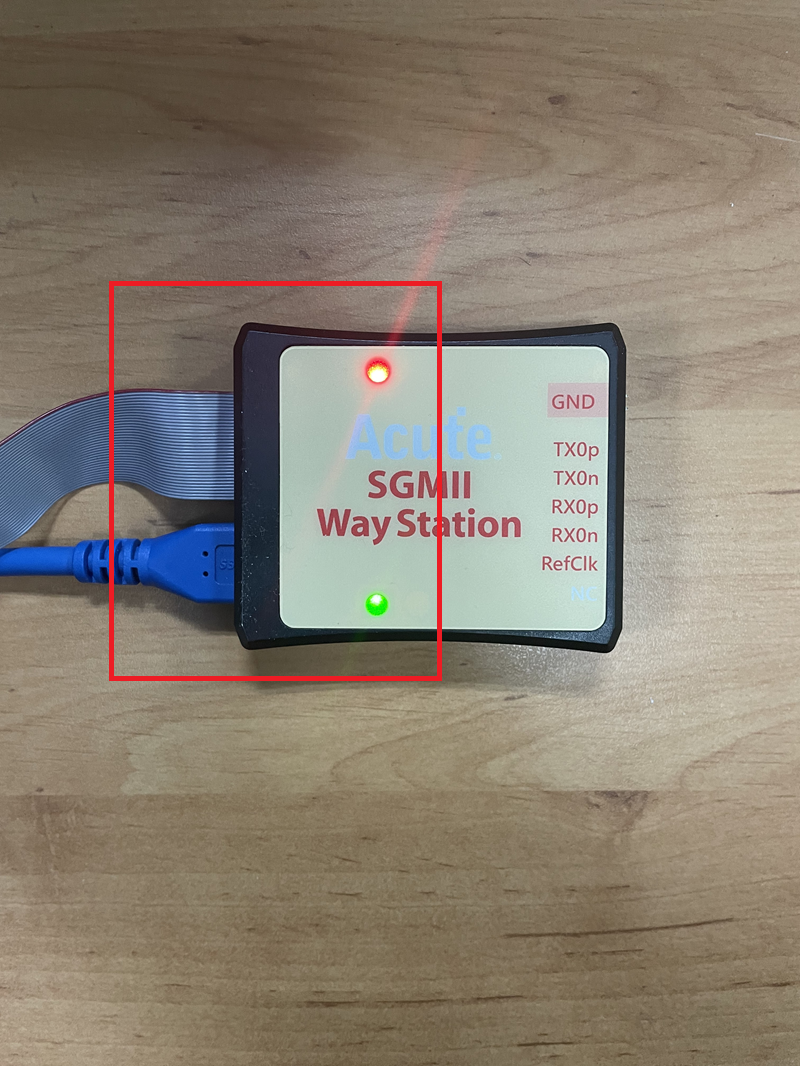

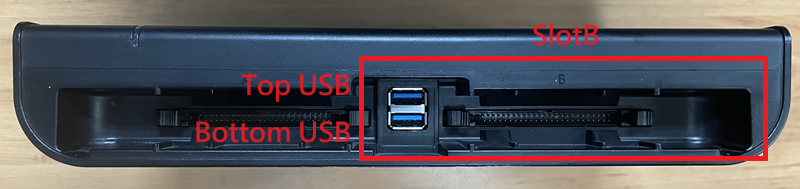

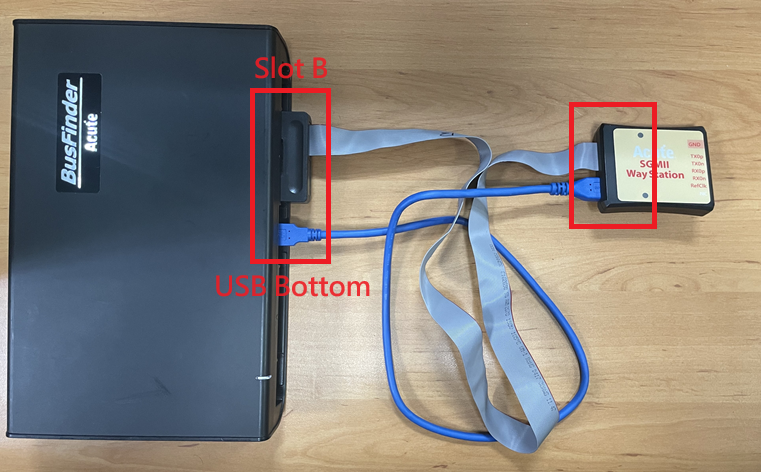

  • 主机仅能使用Slot B作为探头连接槽，并注意主机前端的下方USB插槽也需要连接至Way Station上，连接后请注意Way Station灯号是否皆有亮起红灯跟绿灯各一。

探头与待测物连接方式

End-Tip方式连接:

零件列表 零件列表 零件列表
End-tip软板
End-Tip软板连接器

End-tip软板上面的电阻为250ohm。

脚位连接

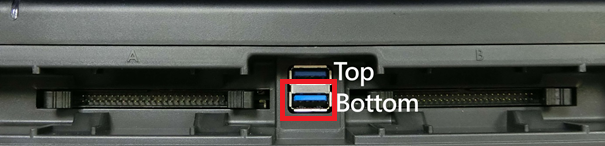

需接在下方的USB3.0 port

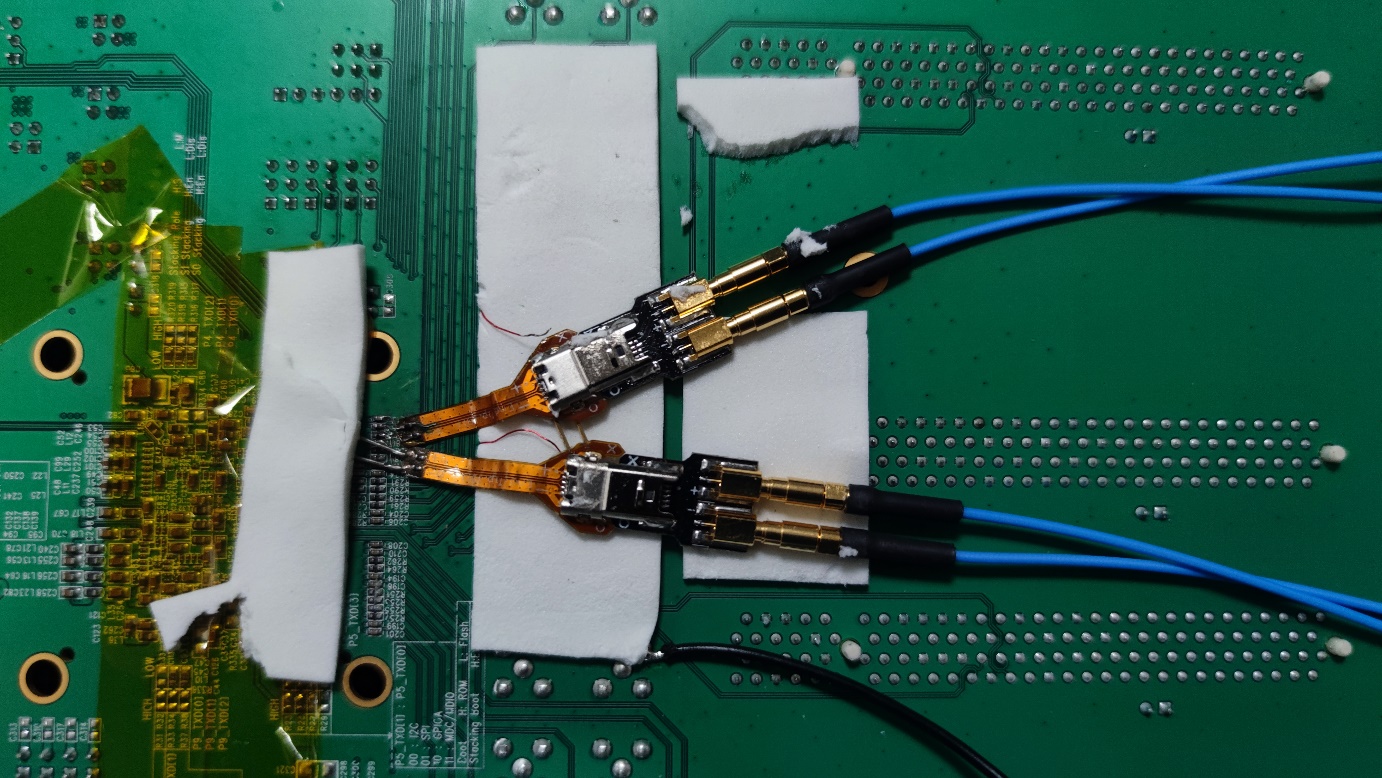

End-tip实际接线:

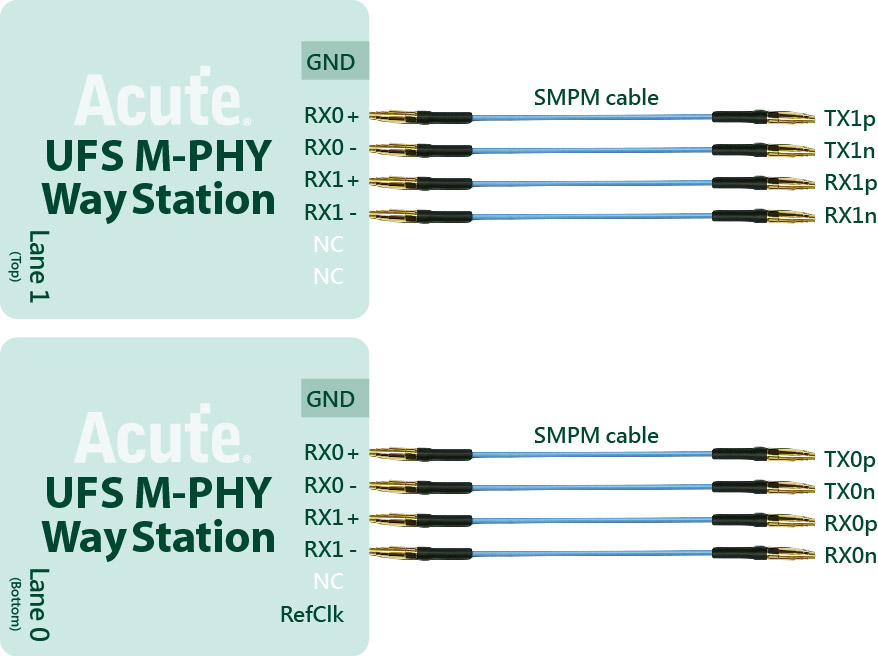

Way Station接线
