eDP

概况:

支持型号:

BF6264B BF7264B BF7264B+ BF7264 Pro
● ● ●

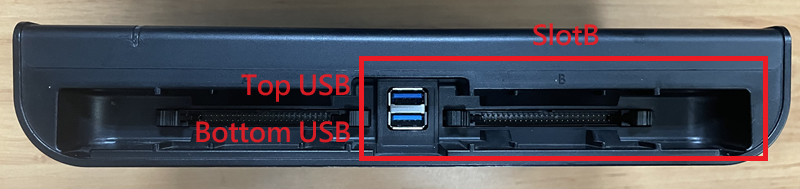

BF7264B/B+/Pro产品正面有两个USB孔

除主机可继续使用原BF6264B功能外,增加eDP1.4a分析仪功能。

eDP1.4a方案,规格内容如下:

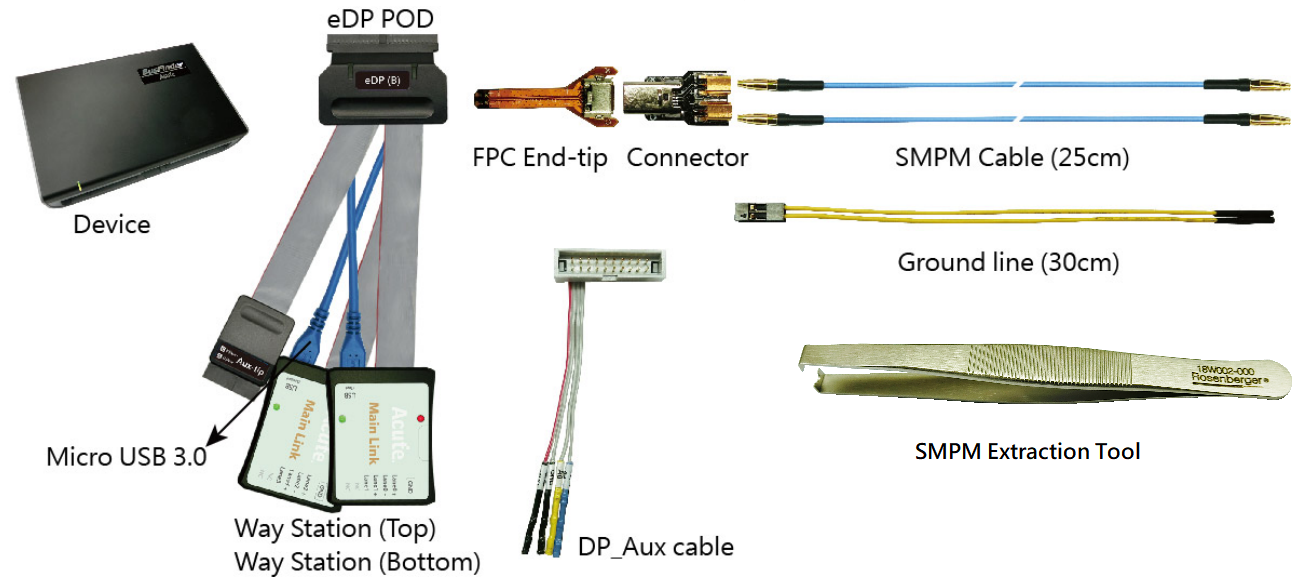

  • BF7264B/B+/Pro,32Gb RAM,搭配eDP1.4a探头组

  • 支持 eDP V1.4a (不支持Fast Training Pattern) Up to 5.4Gbps per lane, 4 Lanes

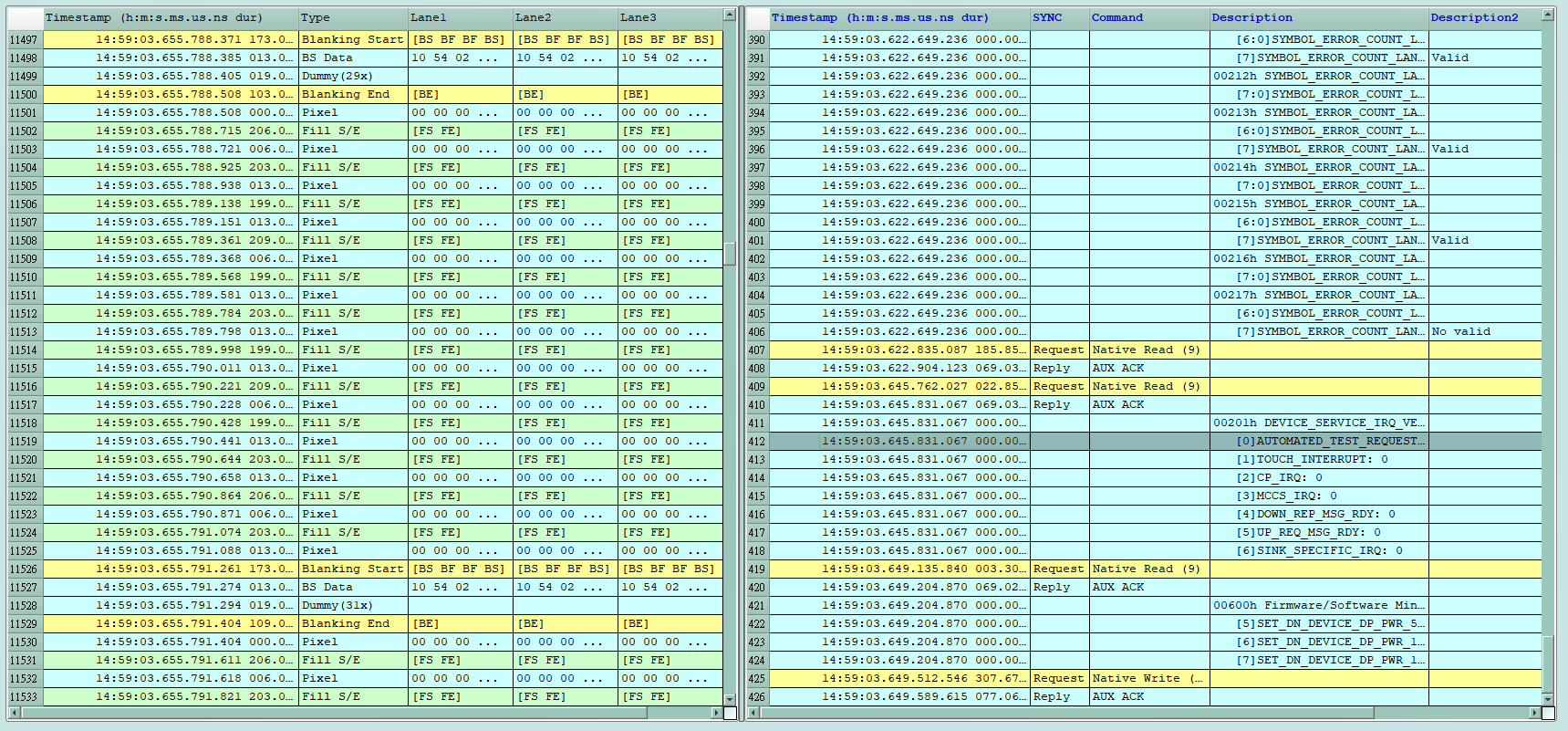

  • 以表格方式显示 eDP1.4a 协议封包数据,包含DP Aux Channel指令解析。

  • 使用协议分析仪32Gb RAM内存搭配电脑硬盘通过USB3.0接口串流传输的方式存储eDP通讯数据,保证采集过程中的数据完整无丢失。
  • 提供Filter功能,可选择将不必要的Dummy, 影像数据, Filling S/E滤除以节省内存,从而增加采集的时长。
  • 提供Search搜索数据功能。
  • 可显示eDP影像数据,包含RGB、YCbCr格式,以及压缩的DSC 格式,详细信息请参考附录一。

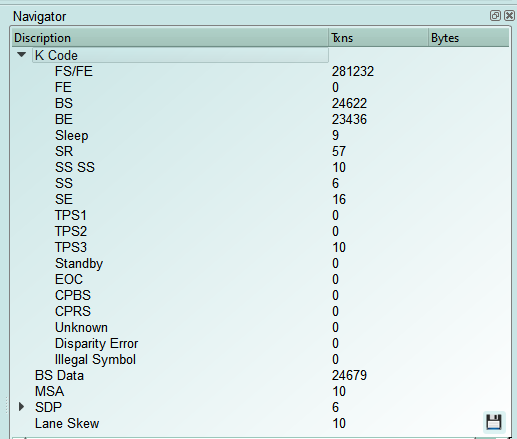

  • eDP命令统计功能,包含封包总数、不同类别指令数量、错误数量统计、Lane Skew统计

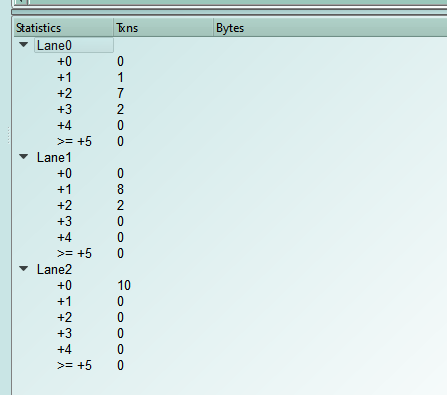

  • eDP Lane Skew显示与统计说明:

  • MainLink的主报告区将会于TPS2-TPS4后方显示采集到的各Lane数据的先后时序, 越先到的数值会越大。以上图为例, Lane 0最先被采集(数值为+3), Lane 1第二顺位被采集(数值为+1), Lane2最后被采集(数值为+0)

(单位: 以MainLink 5.4Gbps为例, 1/ 5.4Gbps * 20 ≒ 3.7ns)(误差: 约 2 个 Bytes)

  • eDP 协议触发功能
    • 触发参数包含命令与参数数据可输入MSA, SDP, BS-Data, Aux的数据作为触发条件。
    • 可触发eDP K Code组合, ex: Blanking Start[BS], Scrambler Reset[SR BF BF SR]。
    • 可透过协议分析仪Trigger-Out接口同步触发外部的示波器捕获对应数据的模拟波形

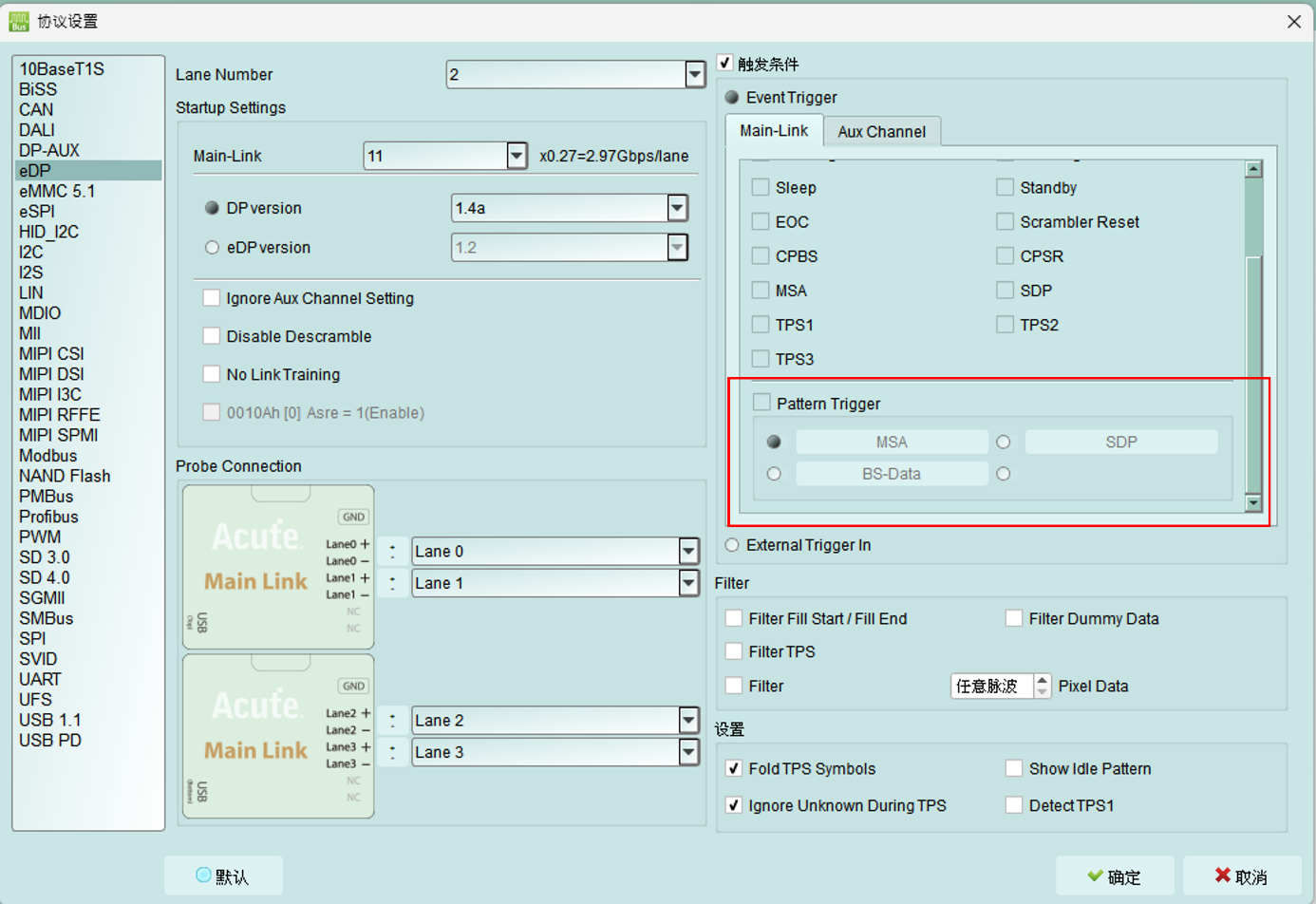

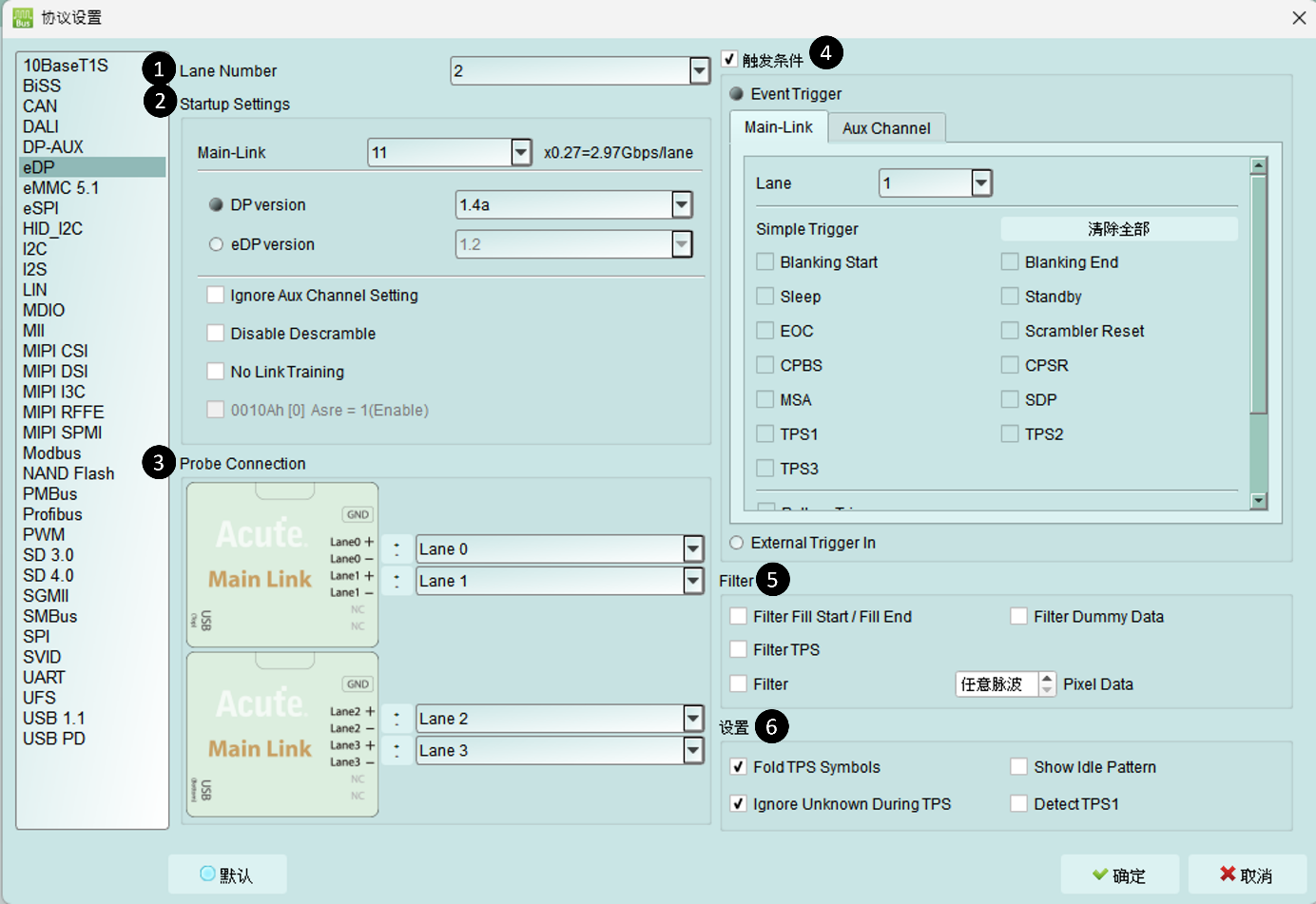

  • 其他设置说明

  • (1). Lane Number: 待测物所使用的Lane数,此项必须设置。
  • (2). Startup Settings: 开始测量前,待测物的各项状态设置,若在抓取到的AUX数据中没有包含此部分的参数设置,则必须手动设置。
  • Main-Link Rate: 需设置待测物的速度。
  • DP version/eDP version: 选择待测物的版本,可参考Aux Channel中的解析。
  • Ignore Aux Channel Setting: 若勾选, 忽略来自AUX Channel中的参数设置
  • Disable Descramble: 若勾选, 则不执行Descramble。
  • No Link Training: 若待测物在唤醒时没有发送TPS,则必须勾选.
  • 0010Ah [0] Asre = 1(Enable): 上方版本选择eDP时可设置, 若勾选, 0010Ah bit 0将设置为1, Enable Alternate Scrambler Seed Reset. ** (3). Probe Connection: **信号通道设置,可交换信号通道编号以及P/N极性

(4). Trigger On: 触发成功后,将会在协议分析仪数据主窗口标记满足触发的数据并从BusFinder协议分析仪后方的Trigger Out接口送出TTL 5V的脉冲信号,可触发同步示波器捕获查看真实模拟波形

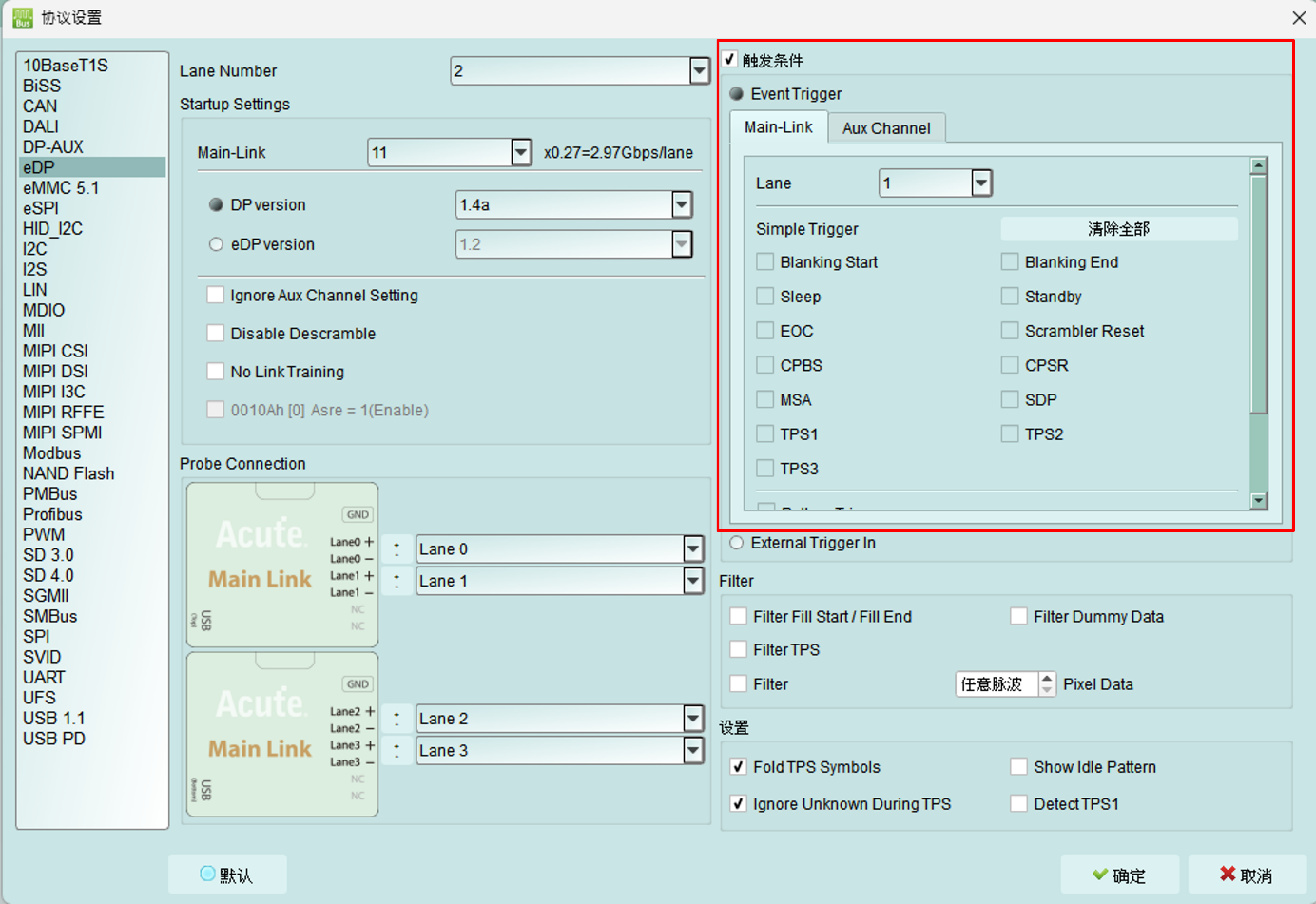

  • 触发设置部分分为MainLink以及Aux Channel
  • MainLink必须设置要触发的Lane数以及要触发的K Code
  • Aux Channel则为Source以及Sink的命令参数
  • 下方部分为Pattern Trigger,可设置MSA/SDP/BS-Data/Aux Channel的Pattern参数 ** (5). Filter:** 勾选后,协议分析仪在采集时会将对应的命令或影像数据过滤,可大幅降低采集的数据量

  • Filter Fill Start / Fill End: 过滤Fill Start以及Fill End

  • Filter Dummy: 过滤Dummy
  • Filter TPS: 过滤TPS 1-4
  • Filter Pixel Data: 可过滤全部影像或部分影像(选择数量x后,每x张影像数据才会抓取一张影像) ,最大上限为128. ** (6). Option: **其他设置

  • Fold TPS Symbols: 是否在主要数据报告窗口区折叠显示多次的TPS,折叠显示后会在后方显示TPS的发送数量

  • Ignore Unknown During TPS: 在Sleep-TPS-Scrambler Reset间忽略Unknown数据(由于在此区间分析仪尚未对齐各Lane数据,因此会有Unknown数据产生)
  • Detect TPS1: 是否侦测TPS1 (TPS1为D Code无法完全对齐)

FAQ

  • 支持eDP第几版的规格,是否有Differential对数或lane数限制呢?
  • A: 支持到eDP 1.4a,最高5.4Gbps,4 Lanes。
  • 测量时是否会影响信号质量?
  • A: 外接仪器测量必然会有部分的负载效应影响,我们这边采用End-tip搭配SMPM Coaxial Cable以及主动探头组的连接方式来降低对待测物的干扰并提升信号质量。
  • 是否有支持信号发送 (Tx) 功能? A: 不支持信号发送功能

  • 主机与探头如何连接?

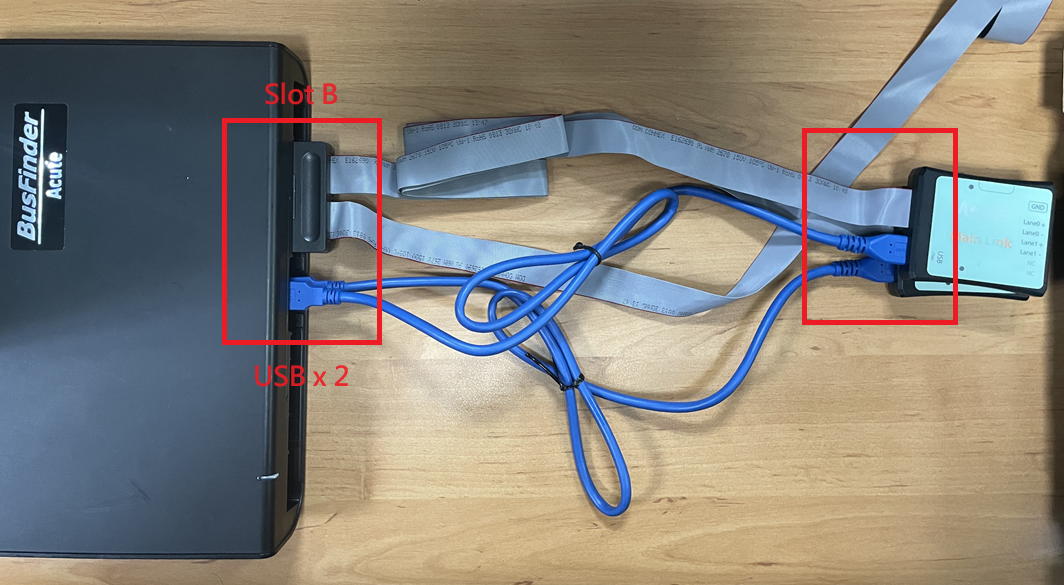

  • A: 主机仅能使用Slot B作为探头连接槽,并注意主机前端的两个USB插槽也需要连接至Way Station上,且上方USB对应Top Way Station,下方USB对应Bottom Way Station,不可接错,否则将无法量测。连接后请注意两个Way Station灯号是否皆有亮起红灯跟绿灯各一。

  • 探头与待测物如何连接?

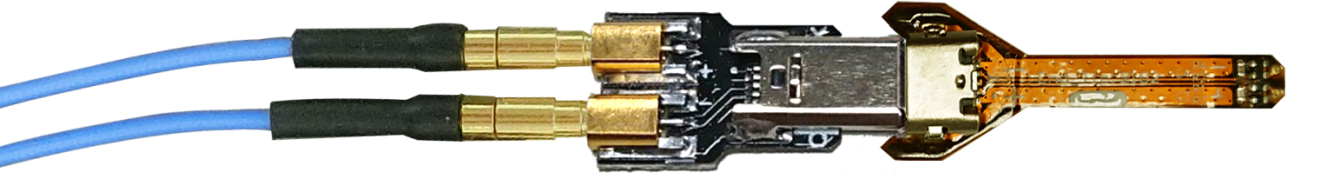

  • A: 焊线: 使用End-tip以焊接跳线的方式连接待测物,此时跳线长度必须少于5mm 以提升信号质量。
  • 若无法将跳线长度缩短在5mm内,建议在待测信号端先焊接100Ω电阻,再从该电阻后跳线接至End-tip上,如此跳线可延长至3cm左右。
  • 步骤一: 先将SMPM-SMPM cable接上End-tip,确认有锁止声。

  • 步骤二: 再进行跳线焊接,这样可避免焊接好之后插上SMPM Cable时影响跳线。

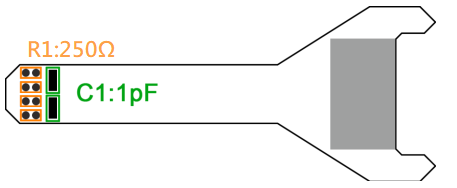

  • ※End-tip的电阻R1=250Ω,电容C1=1pF,若焊线时不慎损毁元件,可自行更换。

(请勿过度弯曲,避免软板内部断路)

  • 待测物如何接地?
  • A: 由于设备与待测系统仍需共地,因此可先将Mainlink Way Station上的GND Port连接至待测物的GND即可,两个Mainlink Way Station都要接。

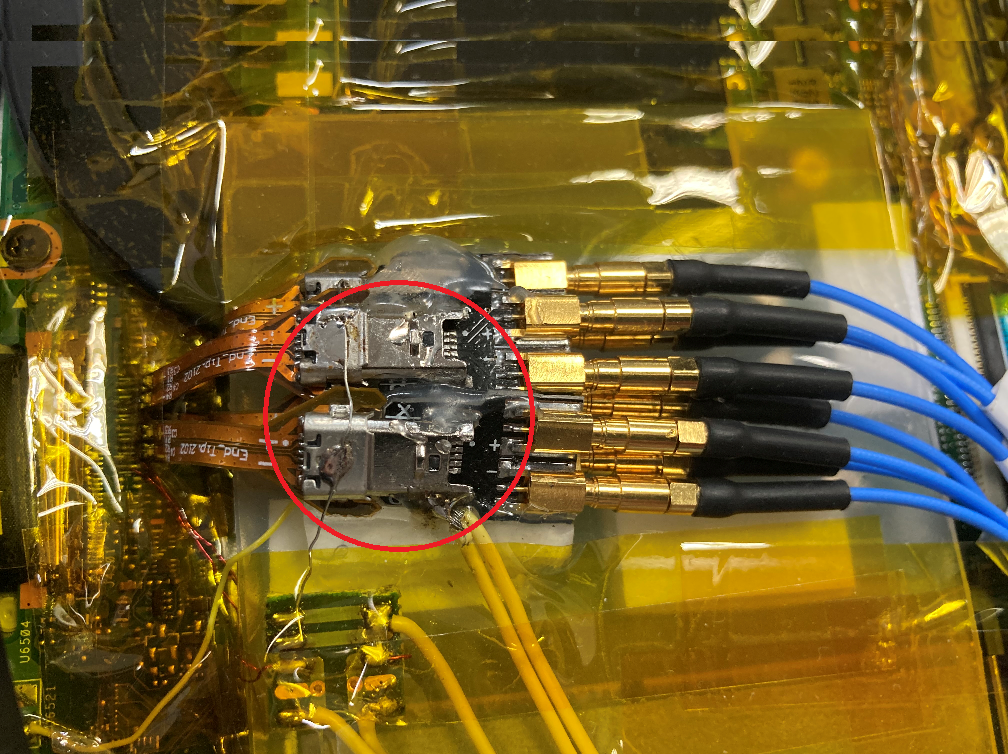

  • 如果信号质量太差或干扰太大,分析之后发生较多的错误时,则可改为每个End-tip都焊接接地线的效果最好,如下图红色圈中图示,

  • 待测物Main-Link无法接收到数据

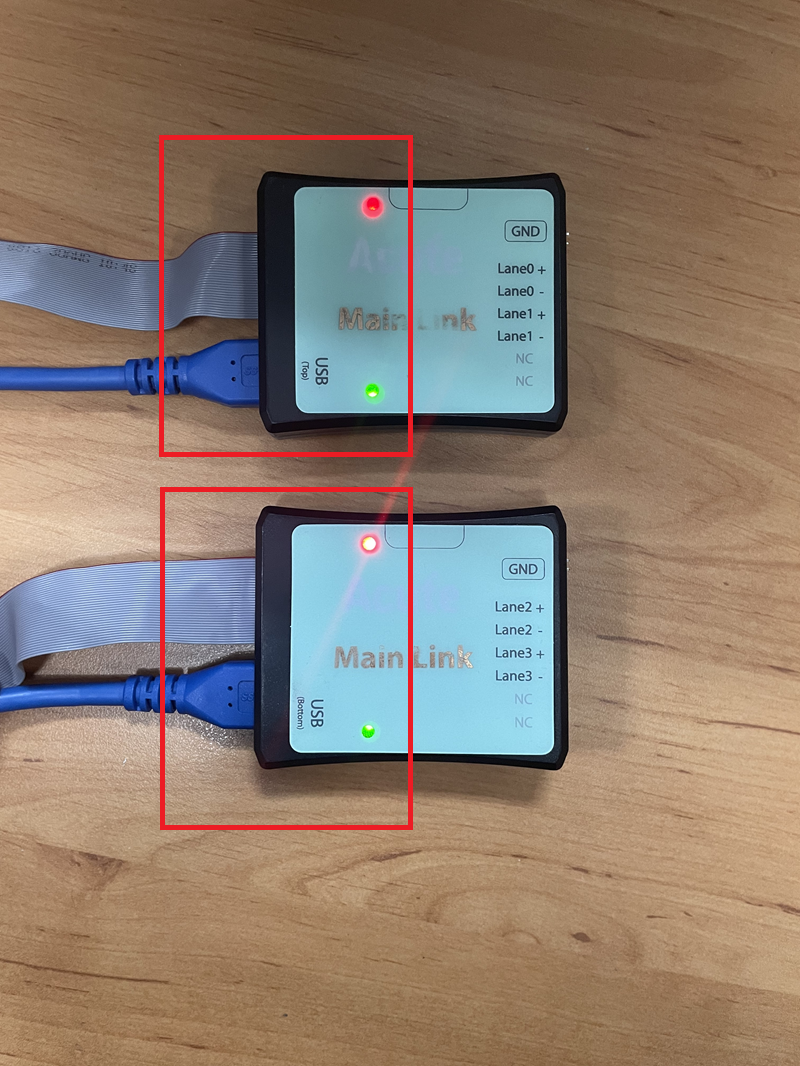

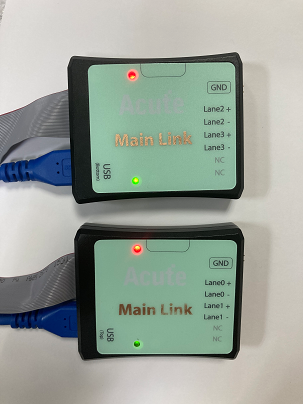

  • A: 请确认探头正确连接,并注意两个WayStation上的红色、绿色号是否同时亮起。
  • 同时亮起才是正常状态。

  • 此外,请确认FAQ4, FAQ5的步骤是否正确,并参考附录三,使用波形检视功能,确定接线正确后,再开始测量。
  • 可指定特定的数据类型 或Aux命令作为触发点的功能吗?
  • A: 可以指定特定的数据类型或 Aux命令进行触发。

  • 是否可以自行设置一个起始点(例如Aux CMD),指定抓取一段时间内的数据?

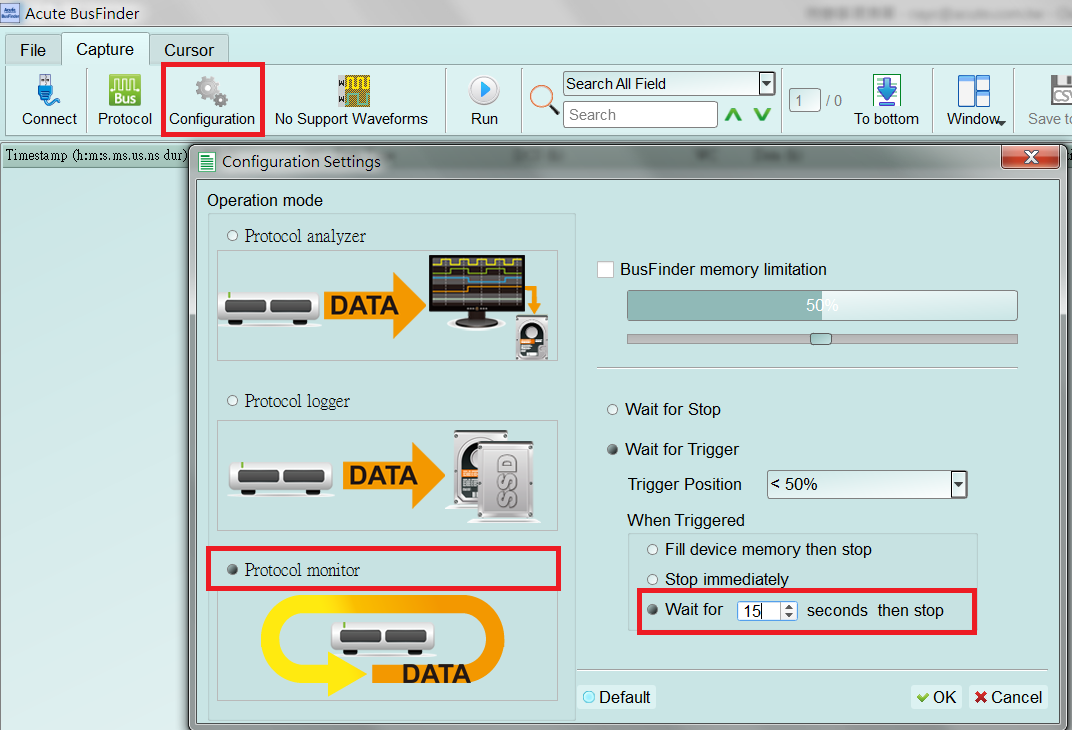

A: 可以,先在协议分析仪触发设置里将需要的起始条件设置好,然后到工作模式选单内调整为数据监控仪模式,最后设置采集时间的长度。

  • 探头与待测物已确定按照上述方式连接及设置,但无法采集到需要的信号数据?
  • A: eDP 抓信号,必须从开机抓起,若从中间开始抓,有些数据信息会缺失。
  • 若因为图像信号数据过多,导致协议分析仪抓取时长不够,从而抓不到待测物开机后的画面,可调整 Filter 设置,降低采集 pixel data 的量,减少相同图像的显示量,毕竟一个画面一秒更新 60 次,Filter设置可以选择其中1次画面来检视。

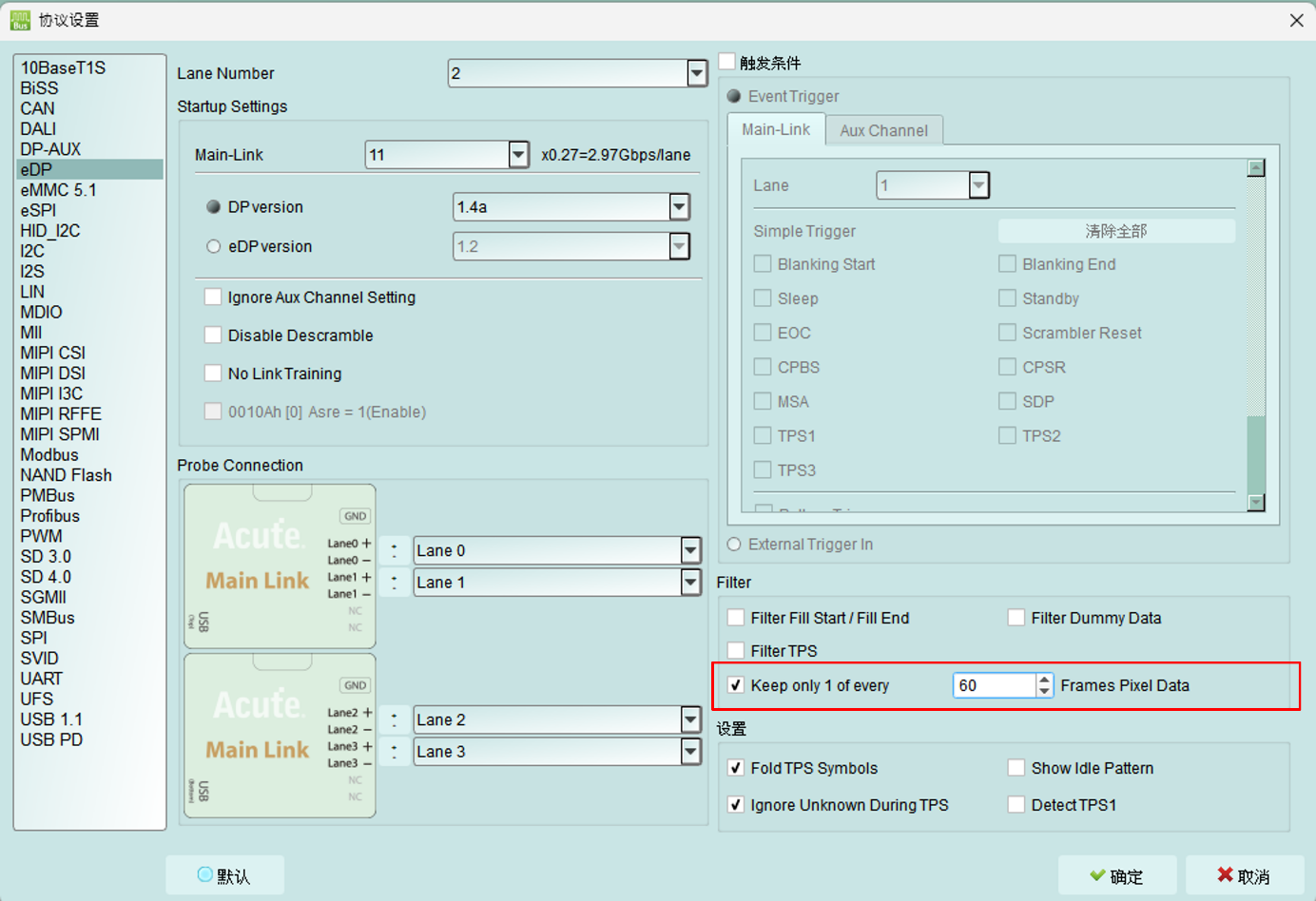

  • 设置的方式如下面红框处

  • Aux Channel测量数据异常或无法测到?
  • A:可使用逻辑分析仪功能观测Aux Channel的信号是否正常接收。

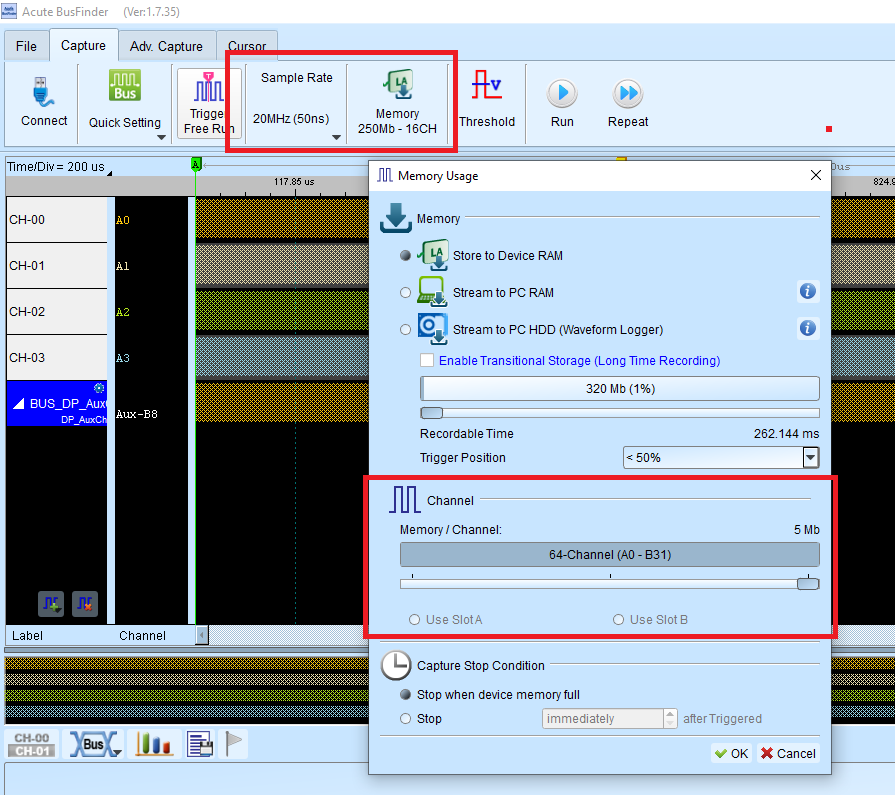

  • 以下为开启逻辑分析仪模式测量AUX Channel方法:

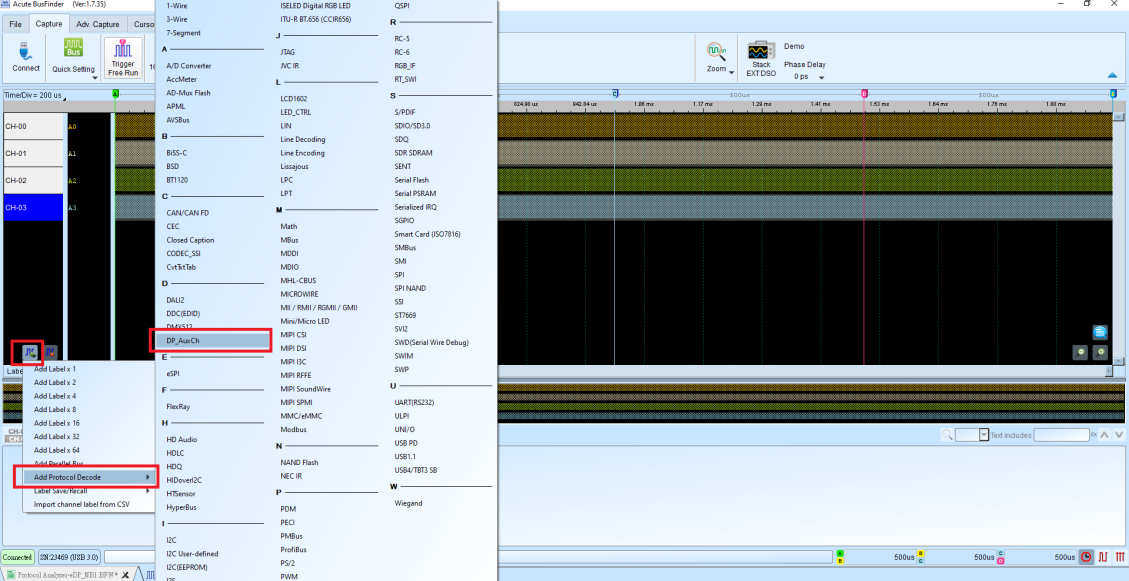

  • 在软件中选择逻辑分析仪,进入逻辑分析仪界面后点击左下方新增协议分析通道并选择DP_AUX

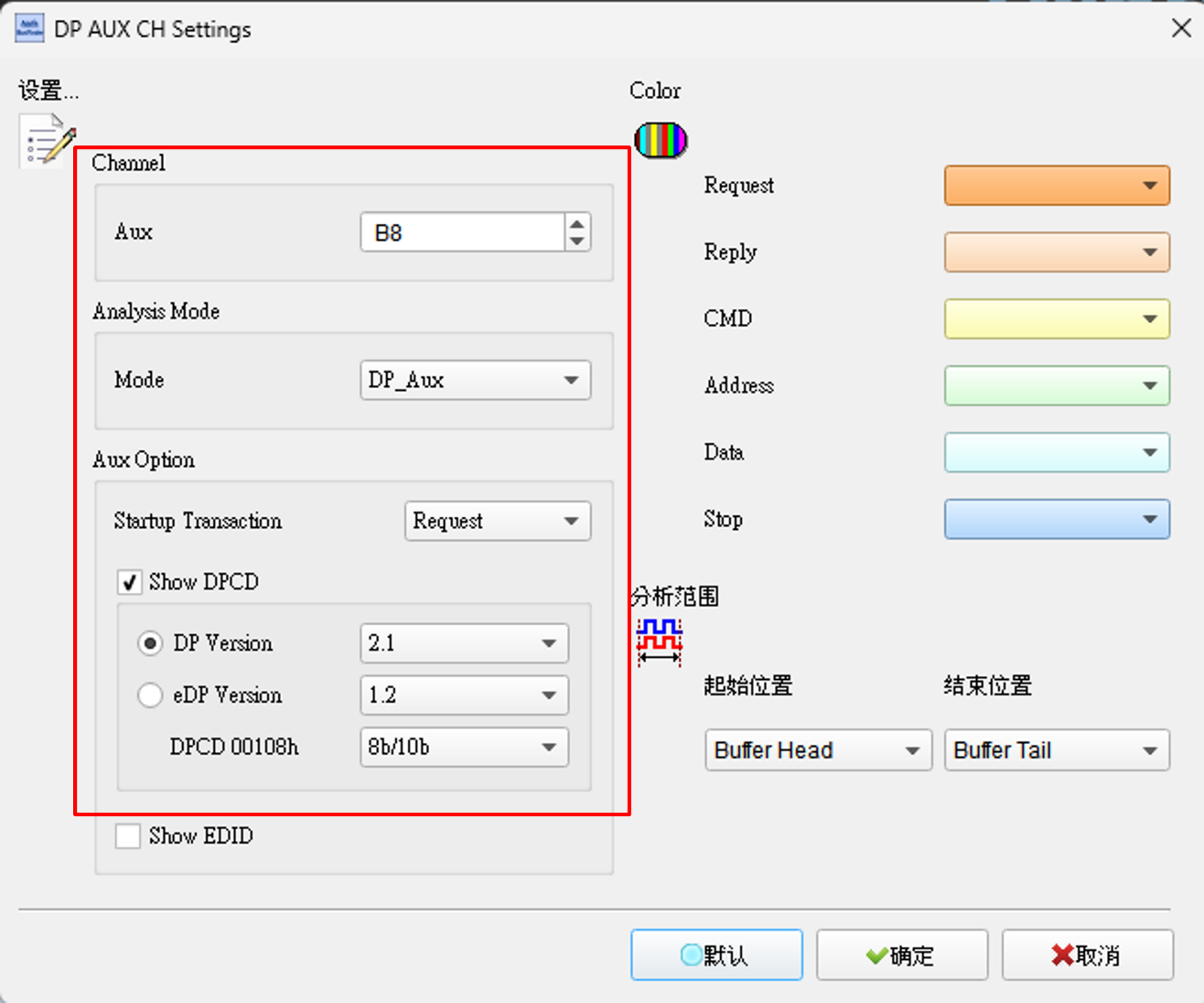

  • 将通道设置为B8并开启Show DPCD

  • 将Sample Rate采样率改为20MHz并将通道项目设置为A0-B31后即可开始抓取DP_AUX

附录一: 影像还原功能

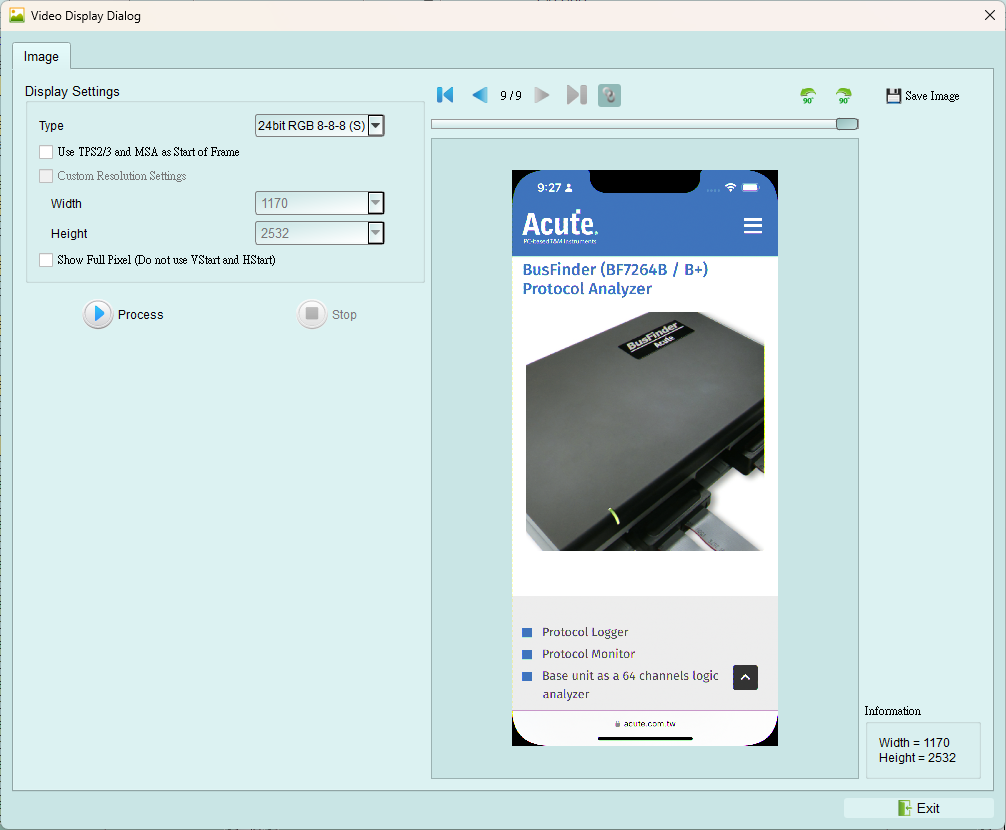

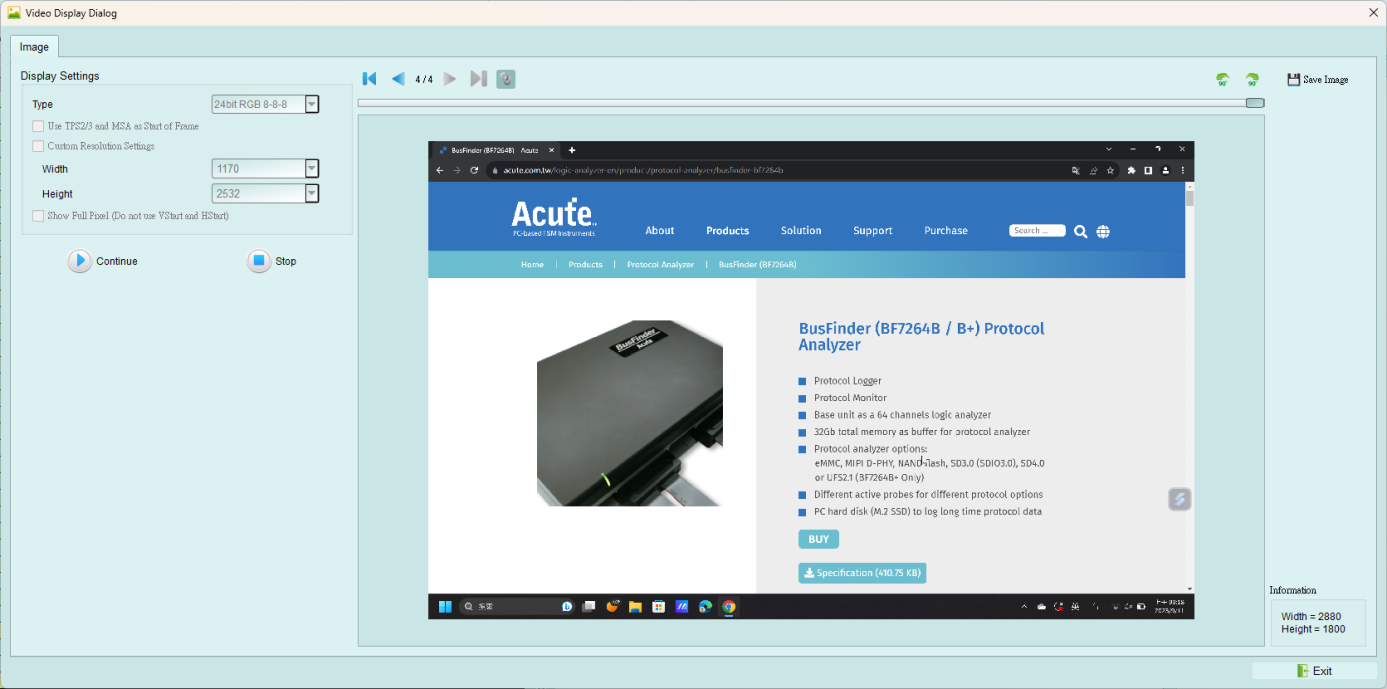

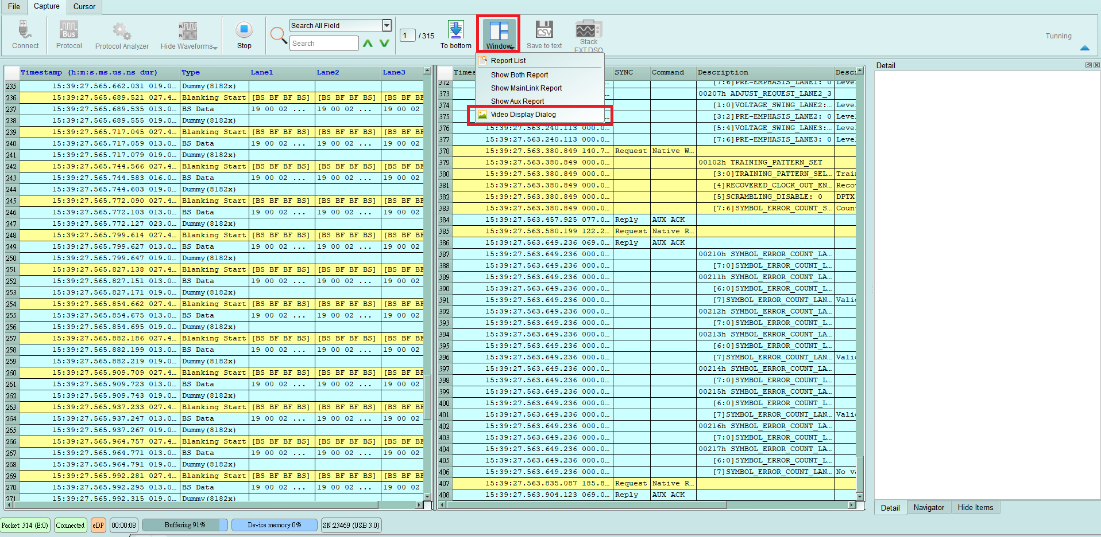

点选窗口->Video Display Dialog影像显示窗口, 可开启影像还原功能,

请设置待测物送出的eDP格式, 分辨率, 或是根据MSA封包的数值自动切换设置,设置好后按下Process即可开始还原影像,并提供与主窗口报告区之数据作连动的功能, 方便查找影像数据位置。Save Image可将还原的影像以 .jpg / .bmp / .bin 方式输出。

设置选项:

Type: 需设置待测物使用的格式,

Use TPS2/3 and MSA as Start of Frame: 一般情况下, 会使用MSA作为还原图像的开头, 若待测物在特殊状态下, 部分影像没有发送MSA时, 请勾选此项目才能正确还原, 另外, 若勾选此项目, 则Custom Resolution Settings会强制开启, 必须设置待测物的分辨率

Custom Resolution Settings: 若勾选, 将使用自定义的分辨率

Show Full Pixel (Do not use VStart and HStart): 若勾选, 将不套用MSA的VStart以及HStart数值, 只使用raw data以及MSA的分辨率还原图像

  • Resolution - 1170 * 2532

Resolution - 2880 * 1800

附录二: 接线实例图示

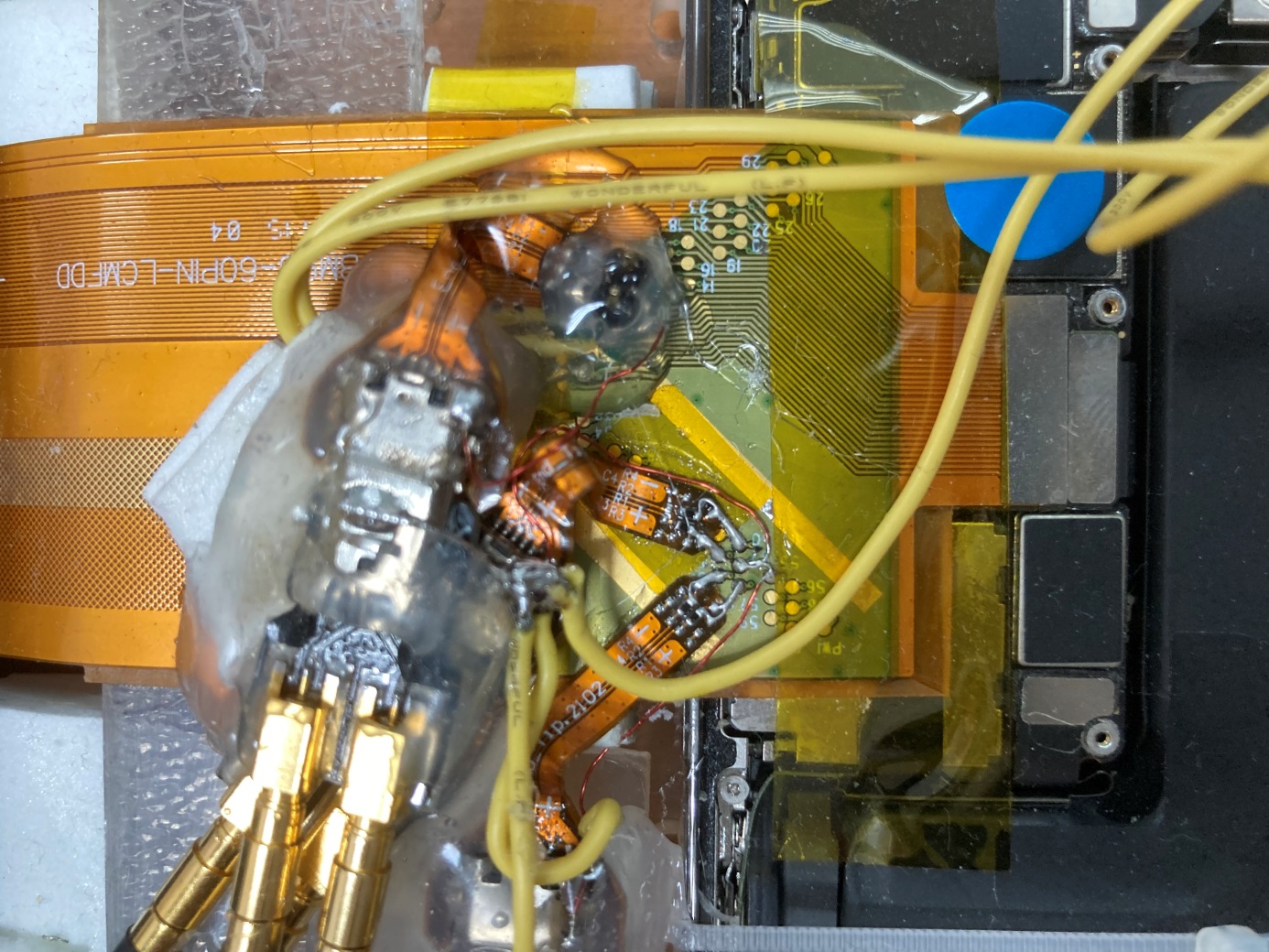

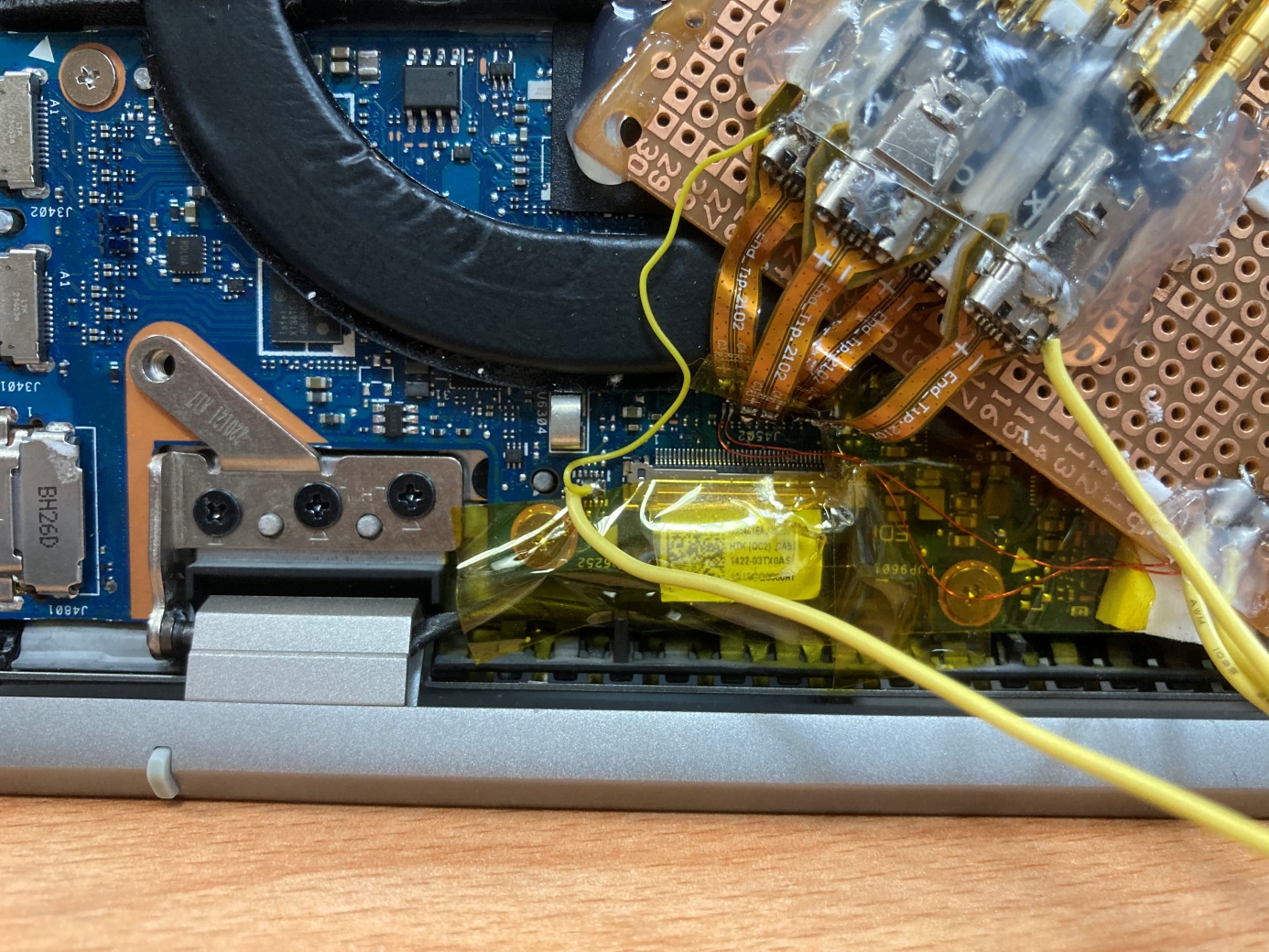

使用End-tip以焊接跳线的方式连接待测物,此时跳线长度必须少于5mm。每一个End-tip皆在SMPM的连接器上加焊上Gnd接地线以提升信号质量。

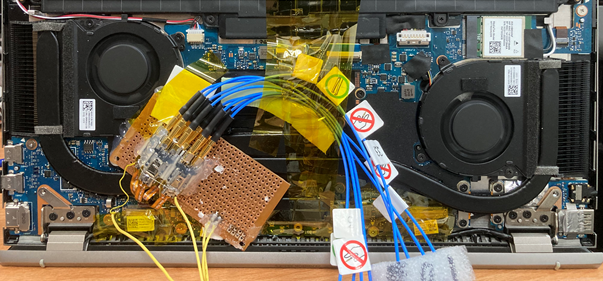

Notebook 笔记本电脑接线实例图示

附录三: eDP波形检视功能(用于检查焊接跳线以及接线是否良好):

  • 使用方式:

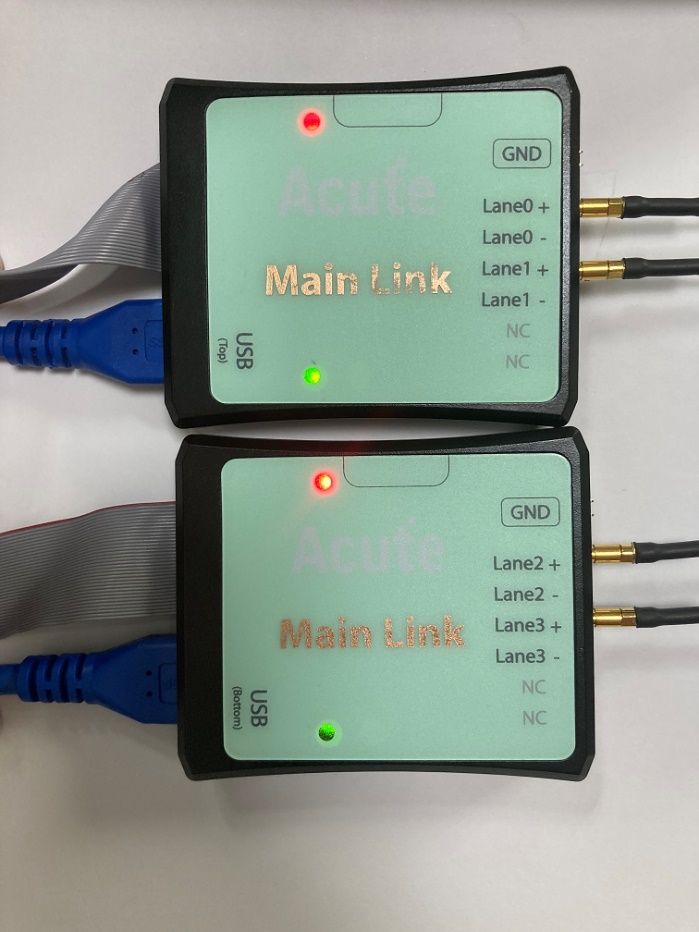

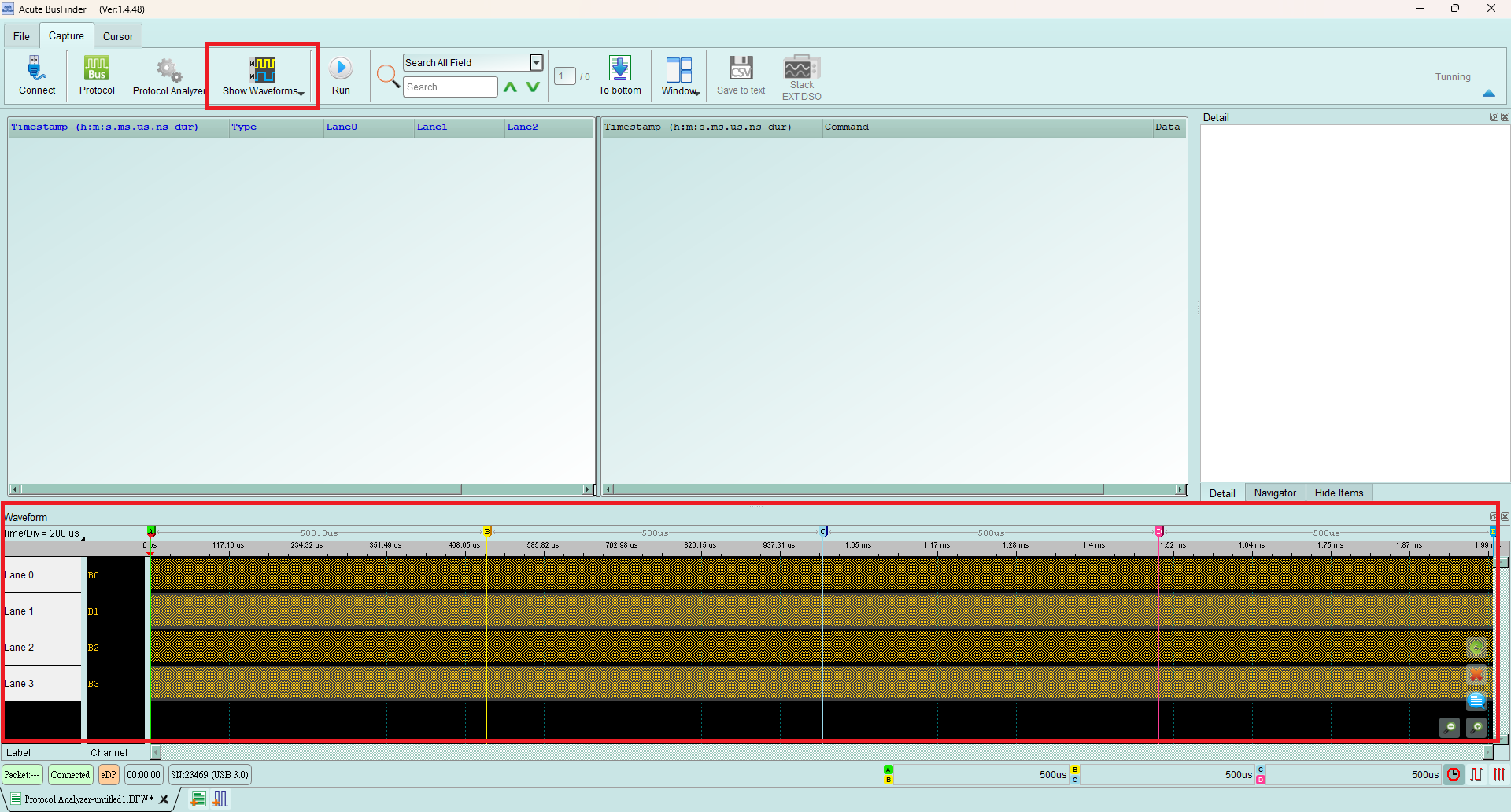

  • 接上要量测Lane信号的Positive端, 开启eDP的协议分析仪模式后, 开启波形显示选项。

(此功能可调整参数仅有通道编号, 其他参数无法进行调整)

  • 采集后检视是否有正确波形(请见2. 波形显示范例)
  • 请将Positive端移除, 再接上Lane的Negative端重复采集的动作
  • 波形显示范例
  • 无信号输入到协议分析仪内部时,波形会显示规律重复的方波

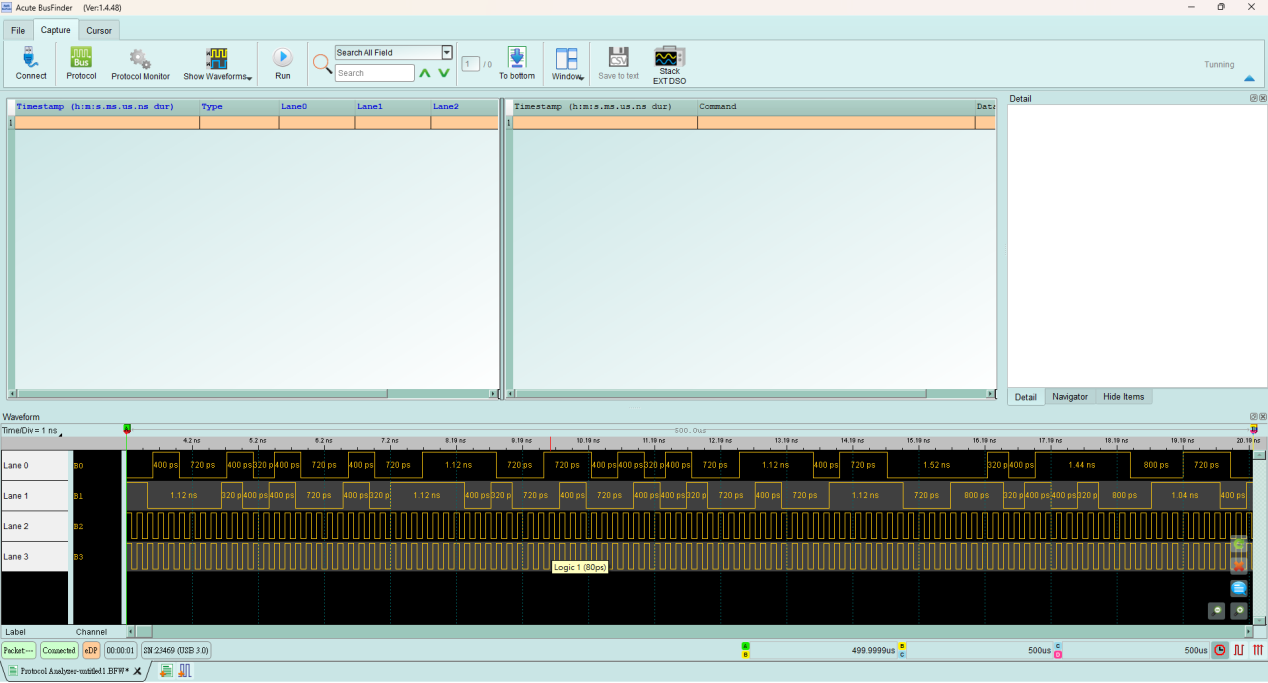

  • **若有信号正常输入到协议分析仪内部,波形会显示不规律的方波,就是常见的0,1数据流。如下方图示(Lane0, Lane1是有信号进入; Lane2, Lane3无信号进入) **
