SGMII

概況

支援型號:

BF6264B BF7264B BF7264B+ BF7264 Pro
● ● ●

BF7264B/B+/Pro產品正面有兩個USB孔

除主機可繼續使用原BF6264B功能外，增加SGMII分析儀功能。

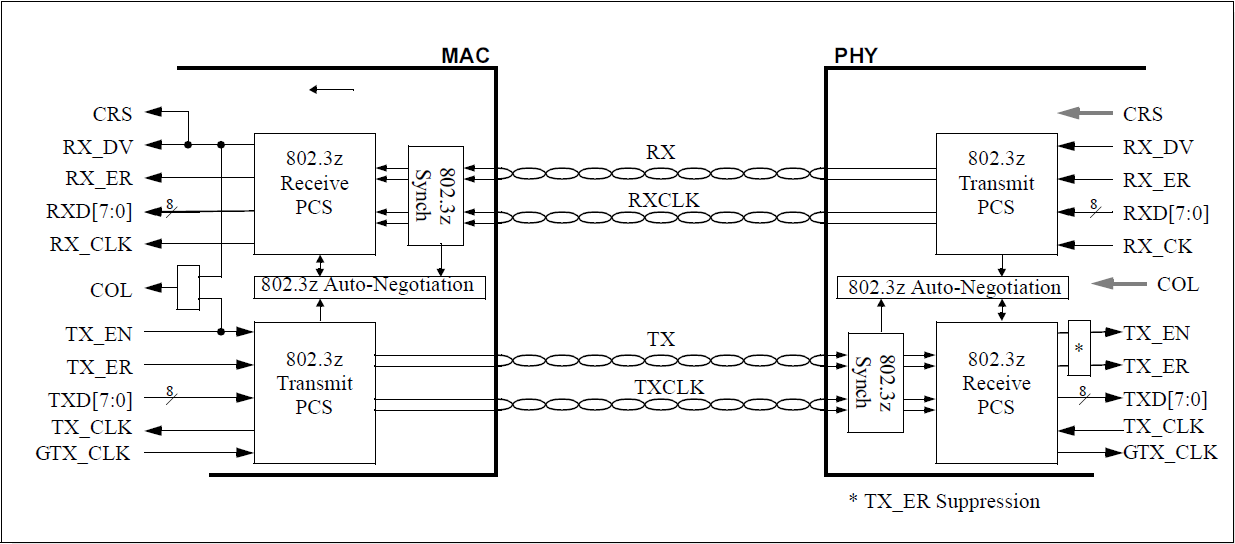

SGMII方案，規格內容如下:

  • BF7264B/B+/Pro，32Gb RAM，搭配SGMII探棒組

  • 支援1000/100/10Mbps SGMII: 訊號傳輸速度為1.25 Gbaud，Clock速度為625 MHz (DDR interface).

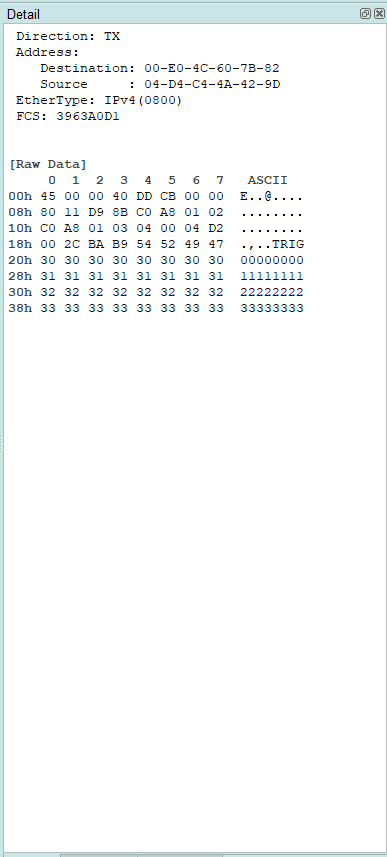

  • 可同時顯示PCS (PHY)及GMII(MAC)協定封包資料，解碼資料以表格方式呈現，包含指令解析、統計

  • 使用32Gb RAM搭配硬碟串流來儲存PCS, GMII通訊資料

提供Data Filter與Idle Filter功能，可將不必要的資料濾除以節省記憶體

  • 提供Search資料功能
  • 提供 CRC Packet 計算及錯誤顯示
  • PCS, GMII命令統計功能，包含封包總數、各類別指令數量以及錯誤數量統計

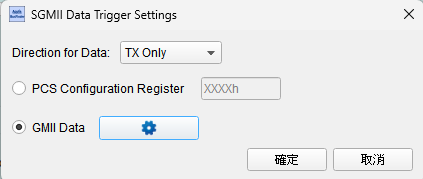

  • SGMII 命令觸發功能

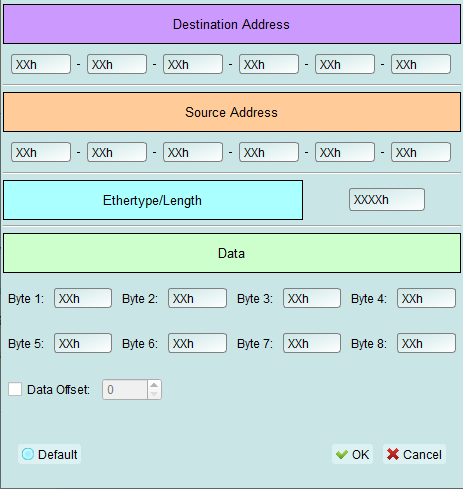

    • 觸發參數包含命令與參數資料可依據不同種類封包填入數值,
    • 涵蓋所有GMII & PCS Packet,
    • 可觸發CRC Error, Frame Error, Propagation Error, Start of Packet, End of Packet, Carrier Extend, Configuration
    • 可透過Trigger-Out接孔同步觸發外部的示波器

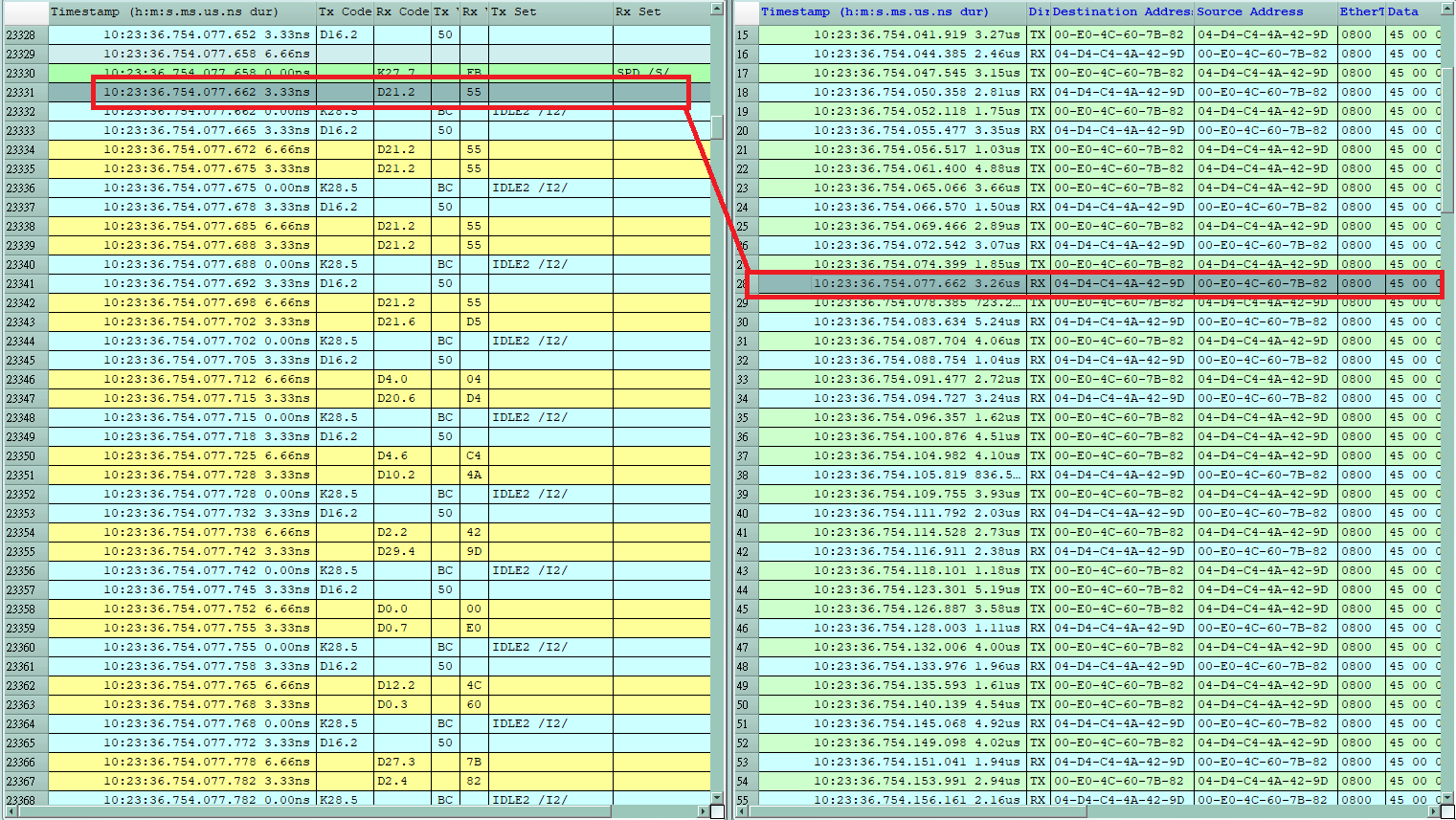

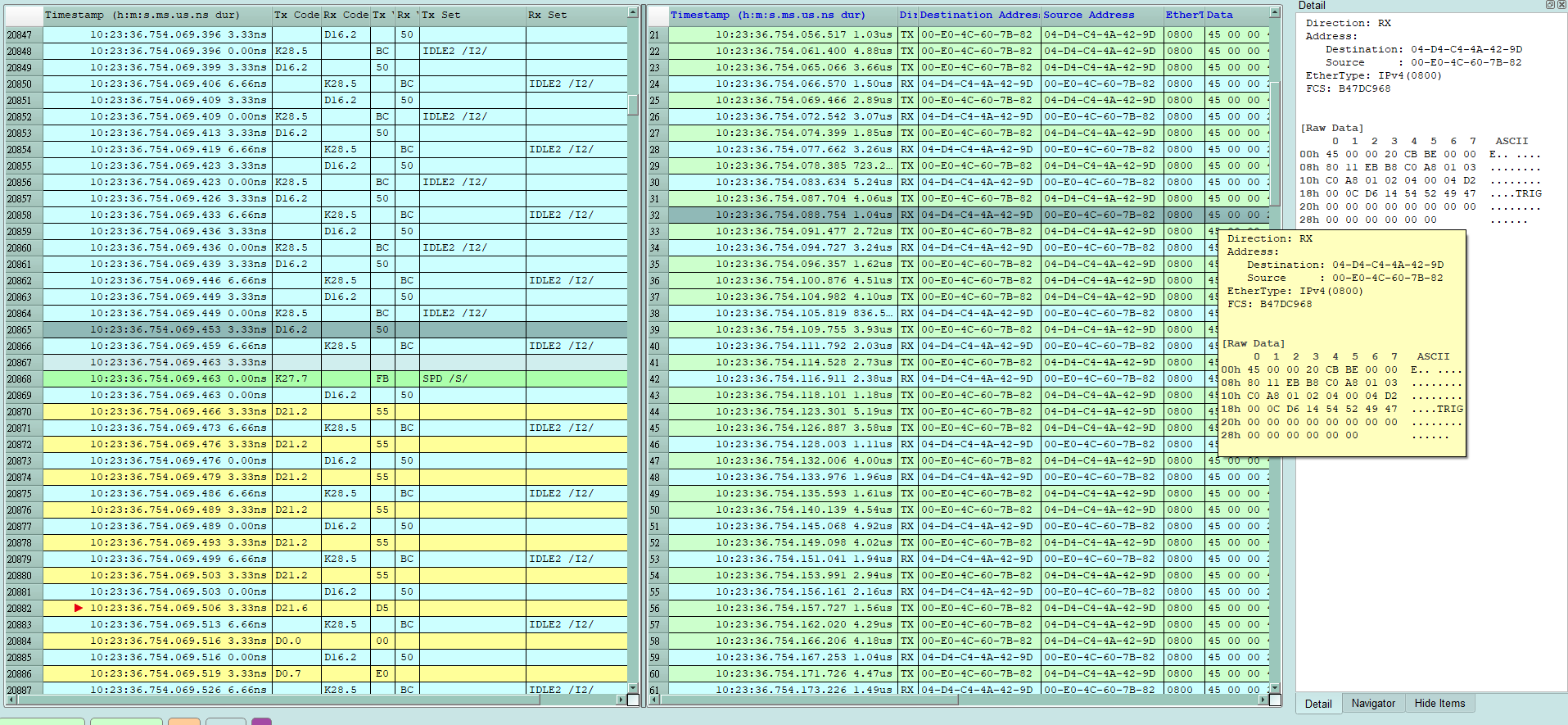

  • 報告區進階使用方法 ** a. 雙報告關聯: **PCS與GMII報告互相關聯，雙擊可追蹤另一報告區對應資料。

  • ex: 點擊PCS區報告，可關聯至GMII對應報告。

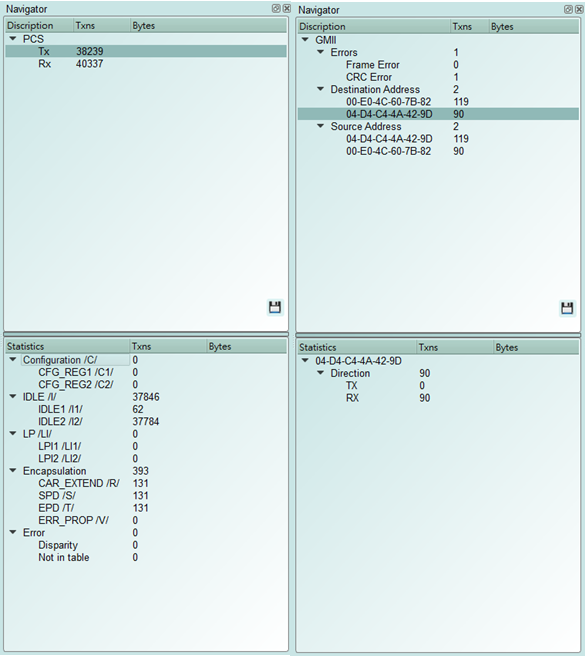

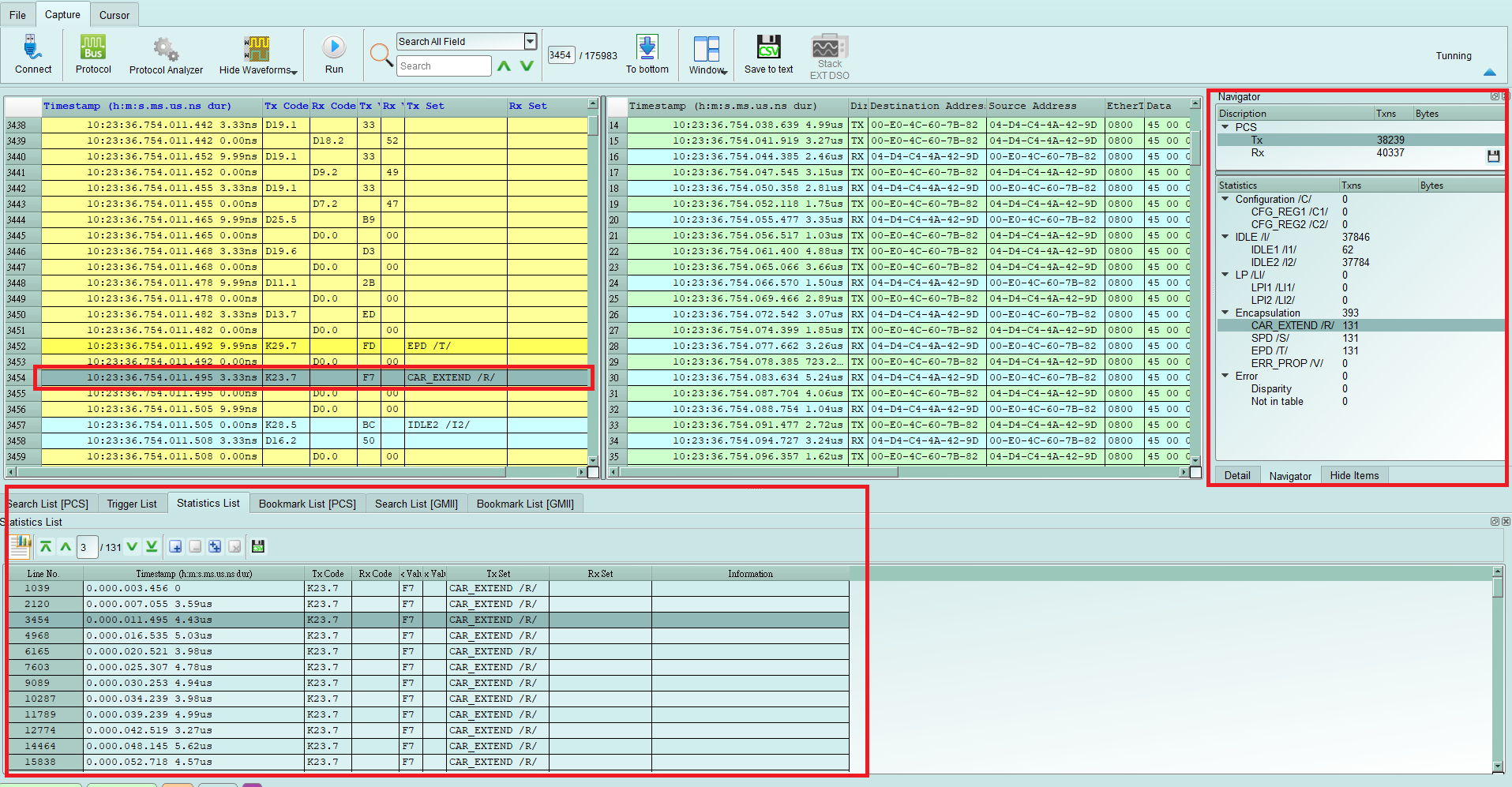

** b. 統計列表:** 以統計功能快速分類並可追蹤資料位置

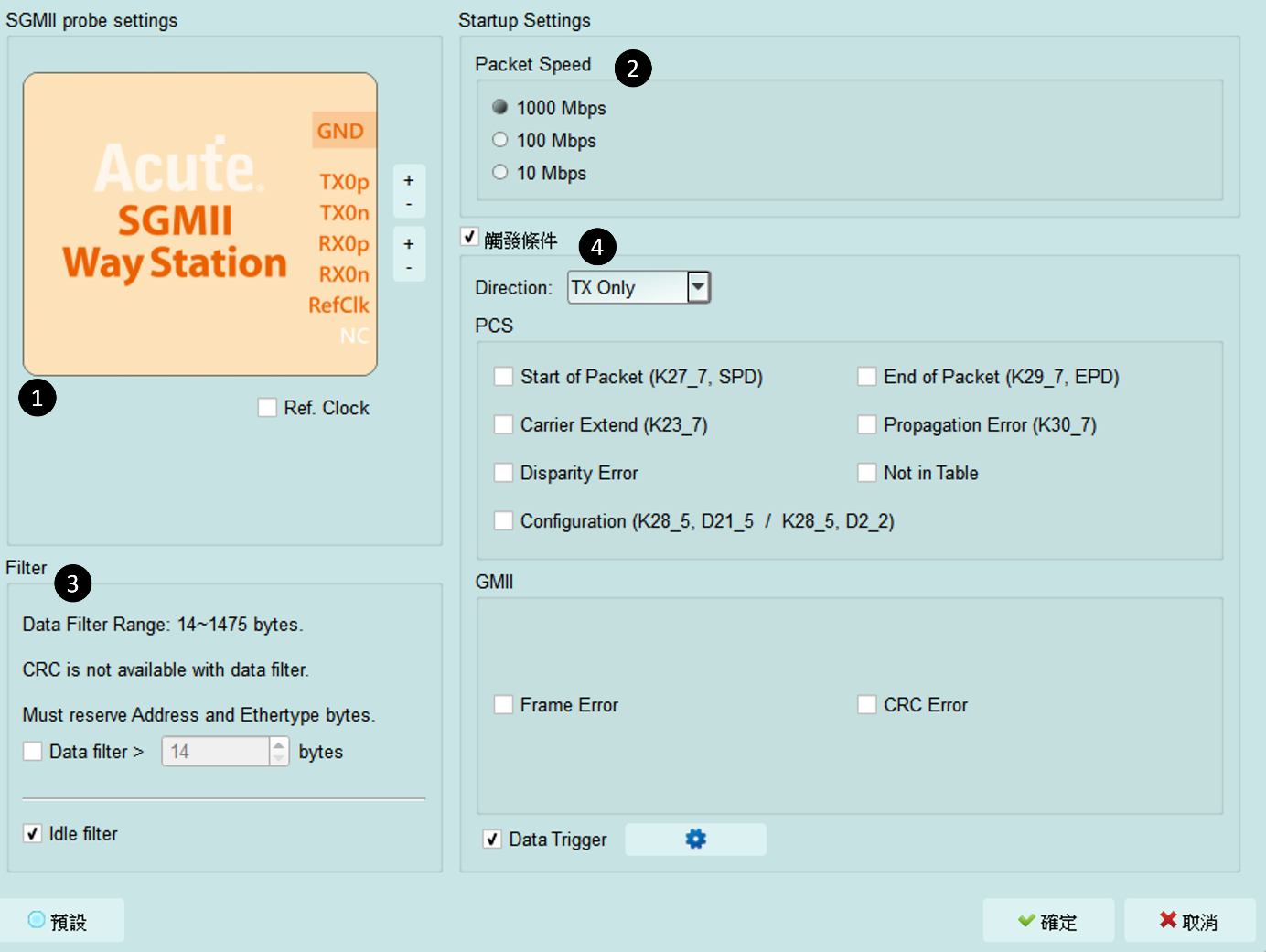

  • SGMII settings

  • SGMII way station settings: 可交換同一Lane之p, n，選擇是否需要Ref CLK

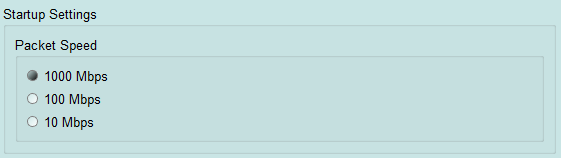

  • Startup Settings: 設定起始的封包速度模式。

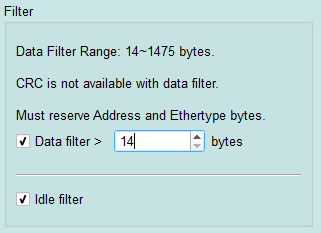

  • Filter: 開啟後將會濾除大於設定值之封包後方資料或是Idle封包

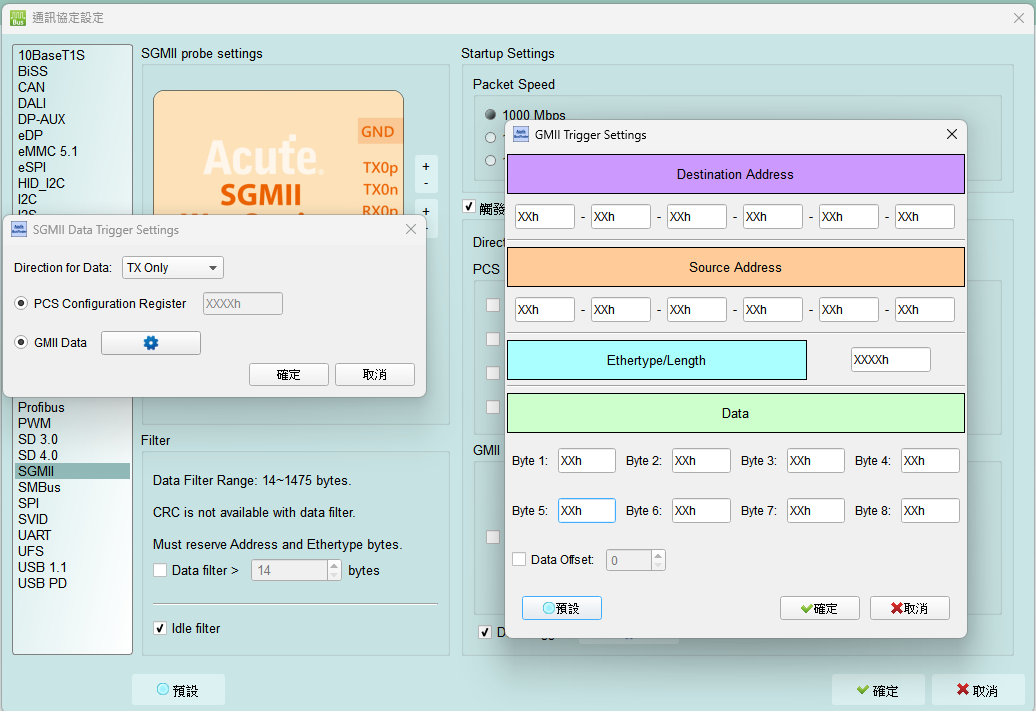

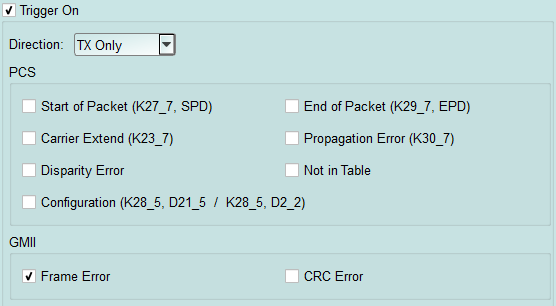

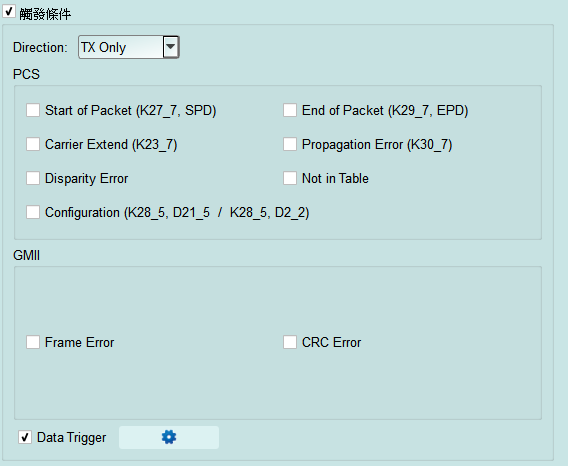

  • Trigger On: 可設定GMII/PCS packets，以及CRC Error, Frame Error, Propagation Error, Start of Packet, End of Packet, Carrier Extend, Configuration, Disparity Error, Configuration, Not in Table觸發選項

FAQ

  • 支援SGMII速度的規格，是否有Differential對數或port數限制呢?
  • A: 支援到SGMII 1Gbps、100Mbps、10Mbps，Ports: TXp、TXn、RXp、RXn、Ref.Clk。
  • 量測時是否會影響訊號品質?
  • A: 外接的儀器量測必然會有部分的負載效應影響，我們採用SMPM Coaxial Cable的連接方式來降低對待測物干擾並提升訊號品質。

  • 是否有支援訊號發送功能? A: 不支援訊號發送功能

  • 量測時須注意的事項 a. 起始設定用法: 因為SGMII有支援不同的封包速度，若沒有正確設定初始速度，會造成Data資料量變為10倍或是100倍，使得分析結果異常。另外，若在擷取的過程中有Speed Config封包出現，則會以Config封包做為新的封包速度。

b. Reference clock 設定方式:

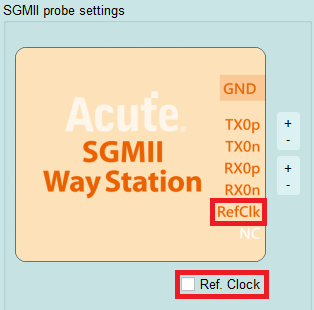

由於SGMII採用8b10b編碼模式，測量時可不用連接Reference clock就可正常分析，另外，若有需要外部Ref Clk，Settings有提供Ref Clk選項，可由下方SGMII Way Station標示接入Ref Clk port，並選擇Ref. Clock。

  • 有指定某個PCS, GMII packet 做為trigger點的功能嗎?

A: 可以指定特定的PCS, GMII packet或是Error進行觸發。

  • 是否可以自行設定一個PCS, GMII起始點，指定抓取多少時間內的Data?

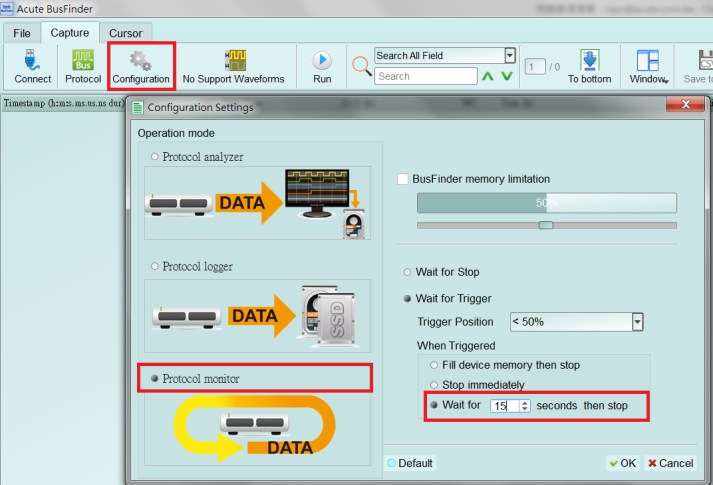

  • A: 可以將起始條件設定在觸發項目後，到工作模式選單內調整為資料監控儀模式，
  • 並指定擷取時間長度。

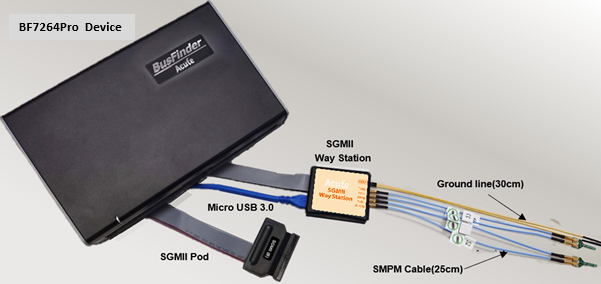

主機與探棒連接方式

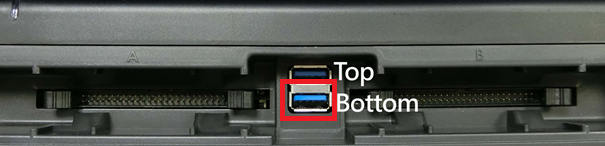

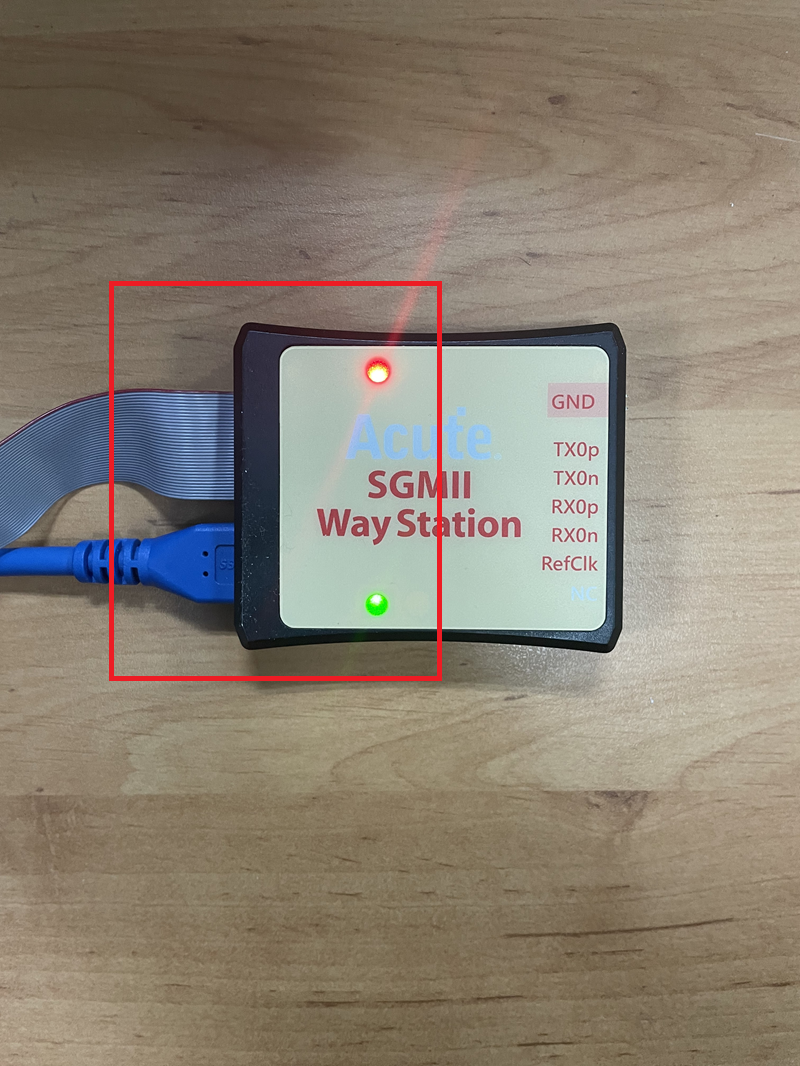

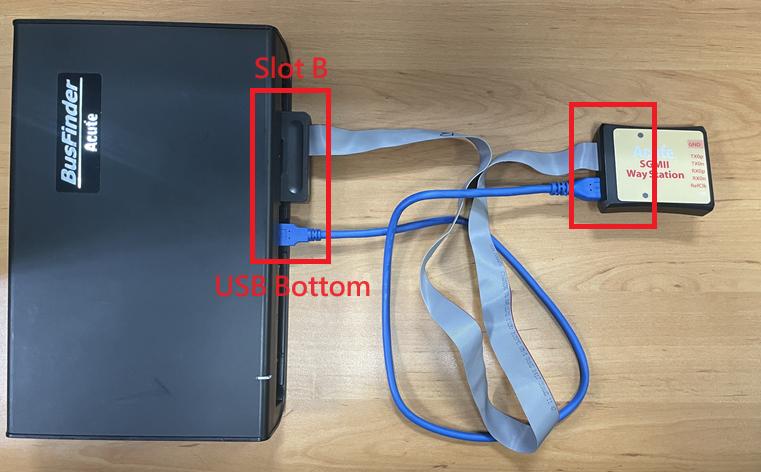

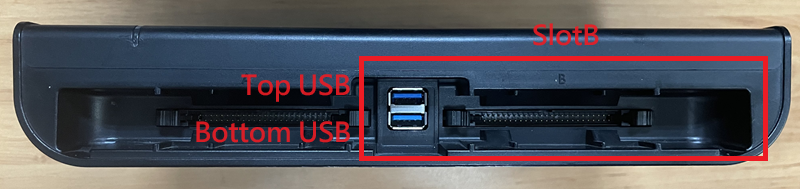

  • 主機僅能使用Slot B作為探棒連接槽，並注意主機前端的下方USB插槽也需要連接至Way Station上，連接後請注意Way Station燈號是否皆有亮起紅燈跟綠燈各一。

探棒與待測物連接方式

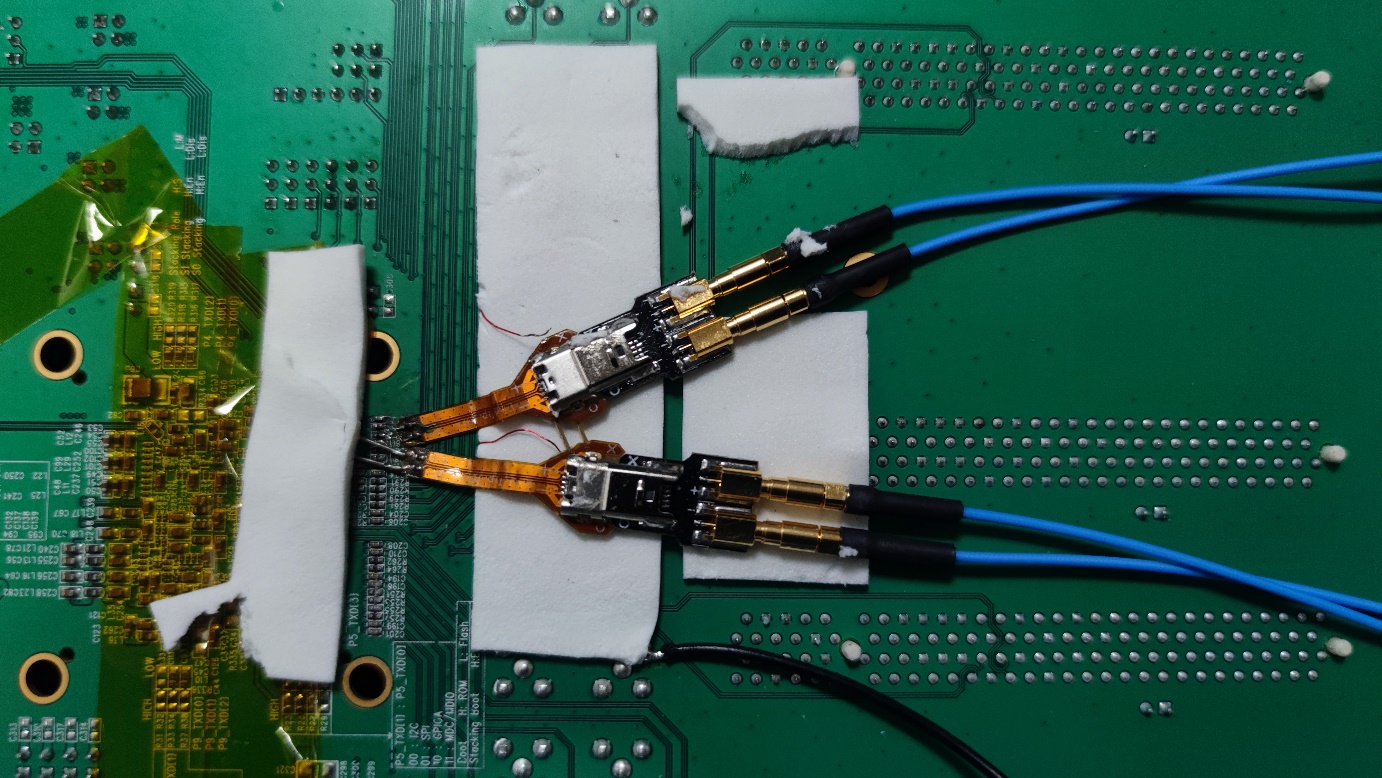

End-Tip方式連接:

零件列表 零件列表 零件列表
End-tip軟板
End-Tip軟板連接器

End-tip軟板上面的電阻為250ohm。

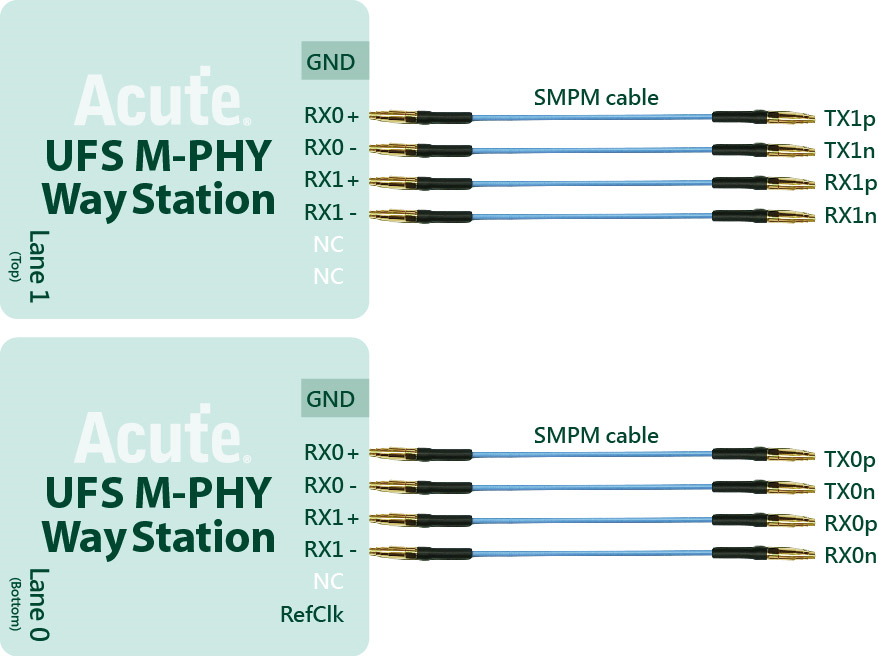

腳位連接

需接在下方的USB 3.0 port

End-tip實際接線:

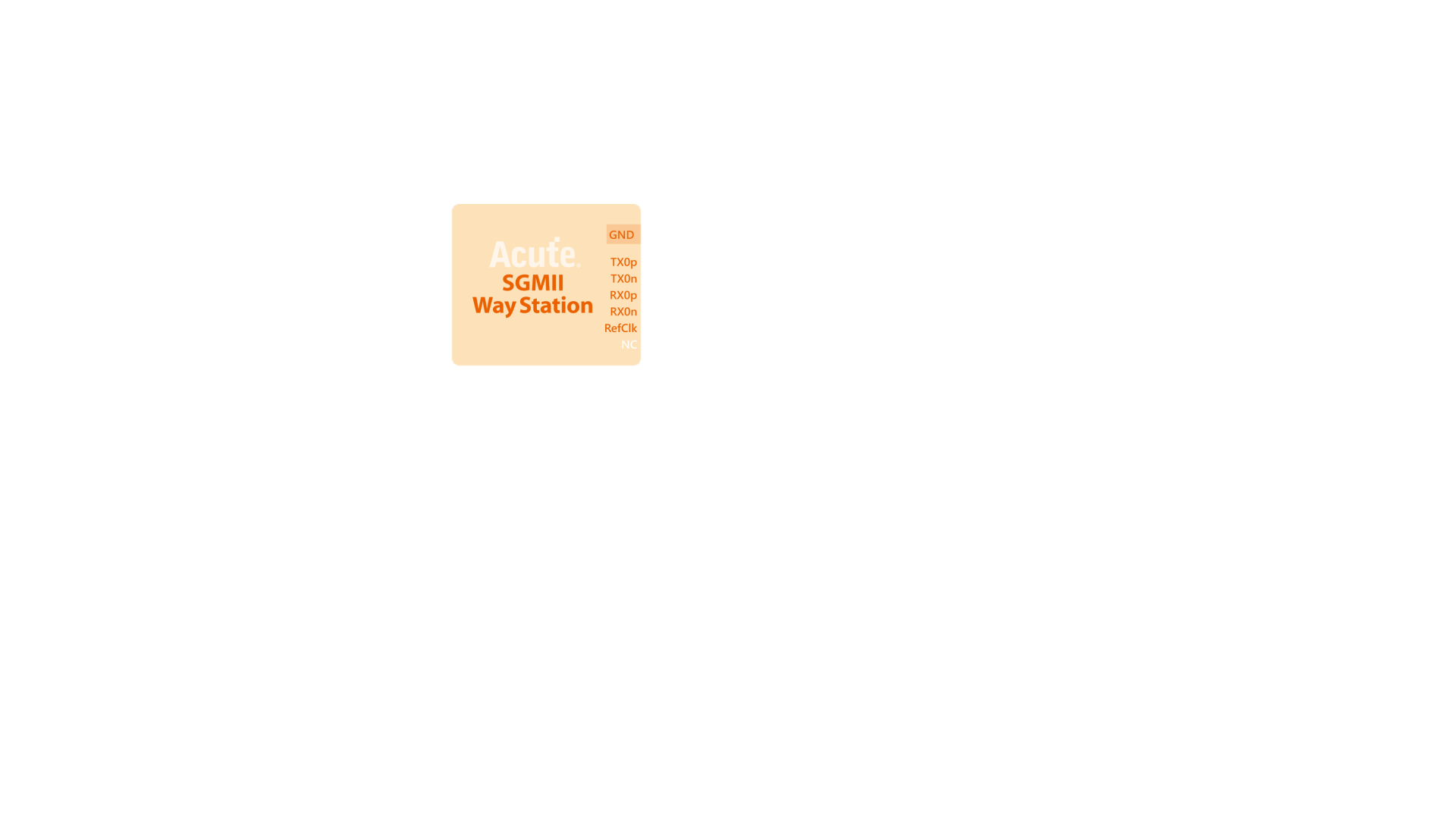

Way Station接線
