SD 3.0 / 4.0
概况
支援型号:
| BF6264B | BF7264B | BF7264B+ | BF7264 Pro |
|---|---|---|---|
| ● | ● | ● | ● |

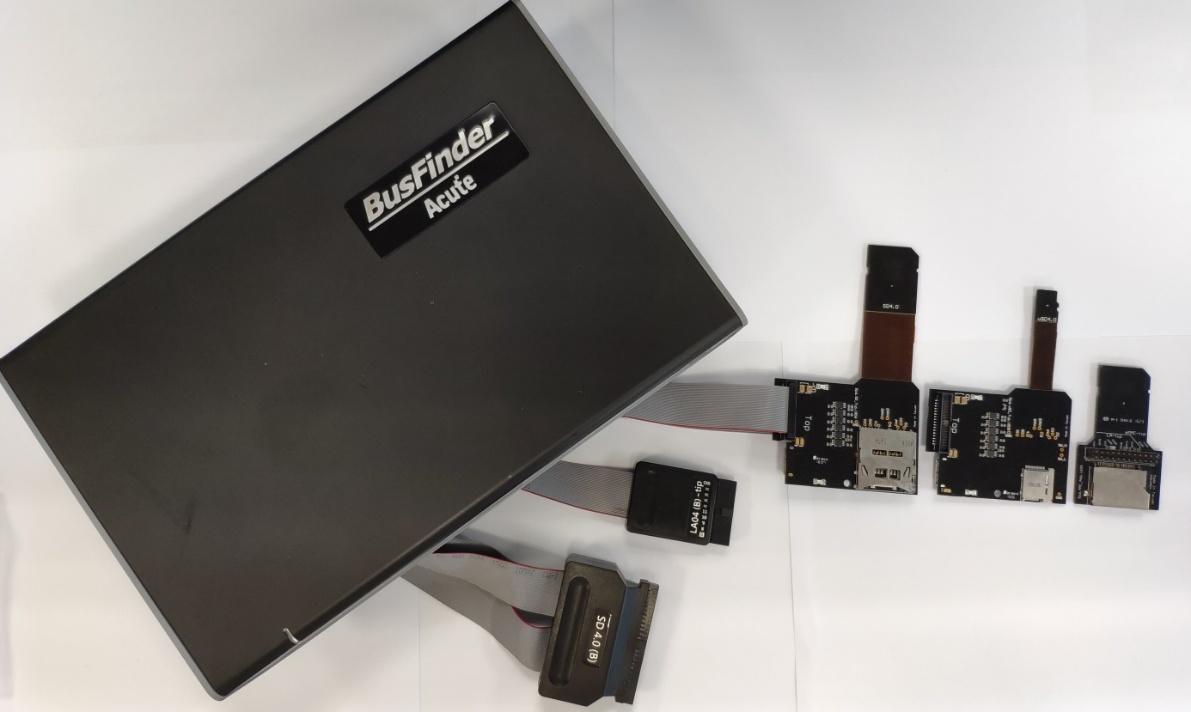

BF7264B/B+/Pro产品正面有两个USB孔
BF7264B/B+/Pro，32Gb RAM

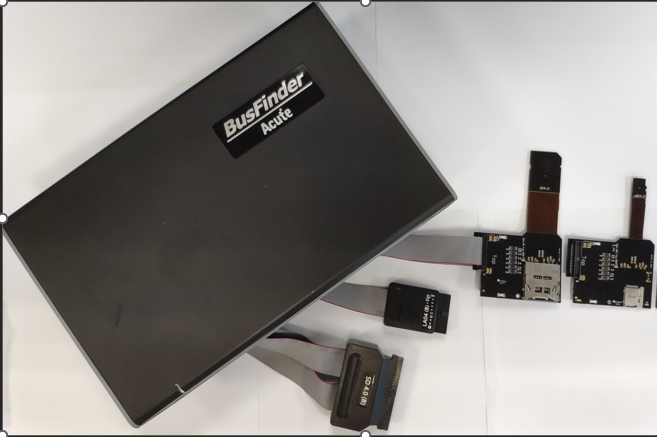

- 搭配SD 3.0探头组，可以量测SD 3.0信号
- 搭配SD 4.0探头组，可以量测SD 4.0信号

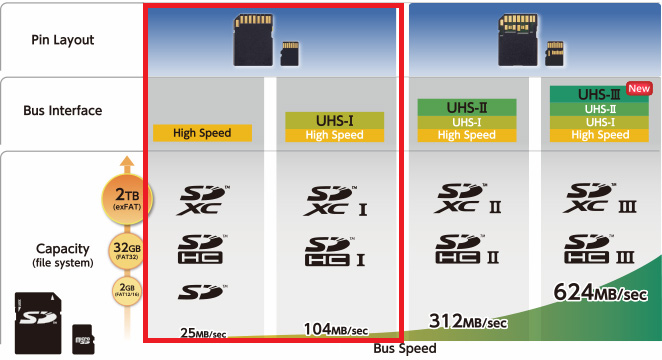

SD3.0方案支持 SD 3.0 SDR104 / SD6.0 Legacy mode SDR104, DDR200/ SDIO 3.0信号量测

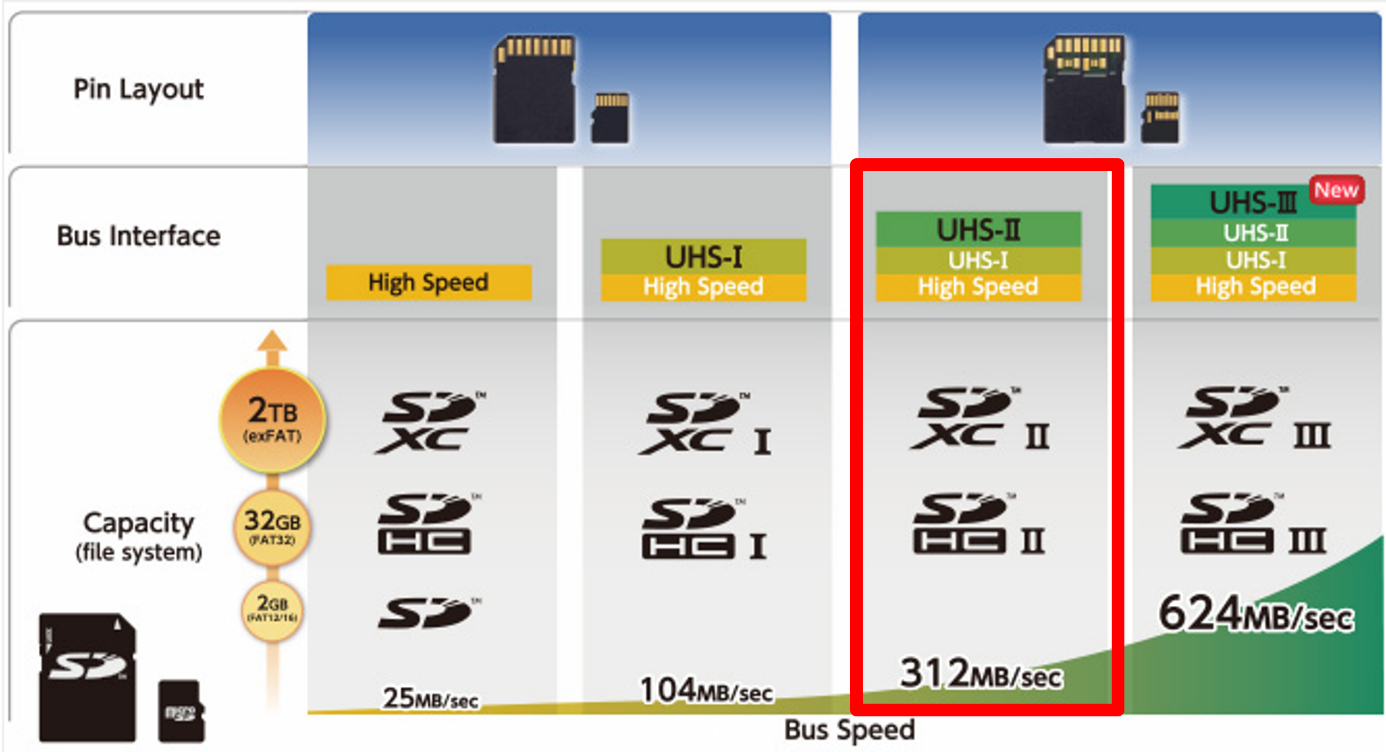

SD4.0方案支持SD4.0信号量测

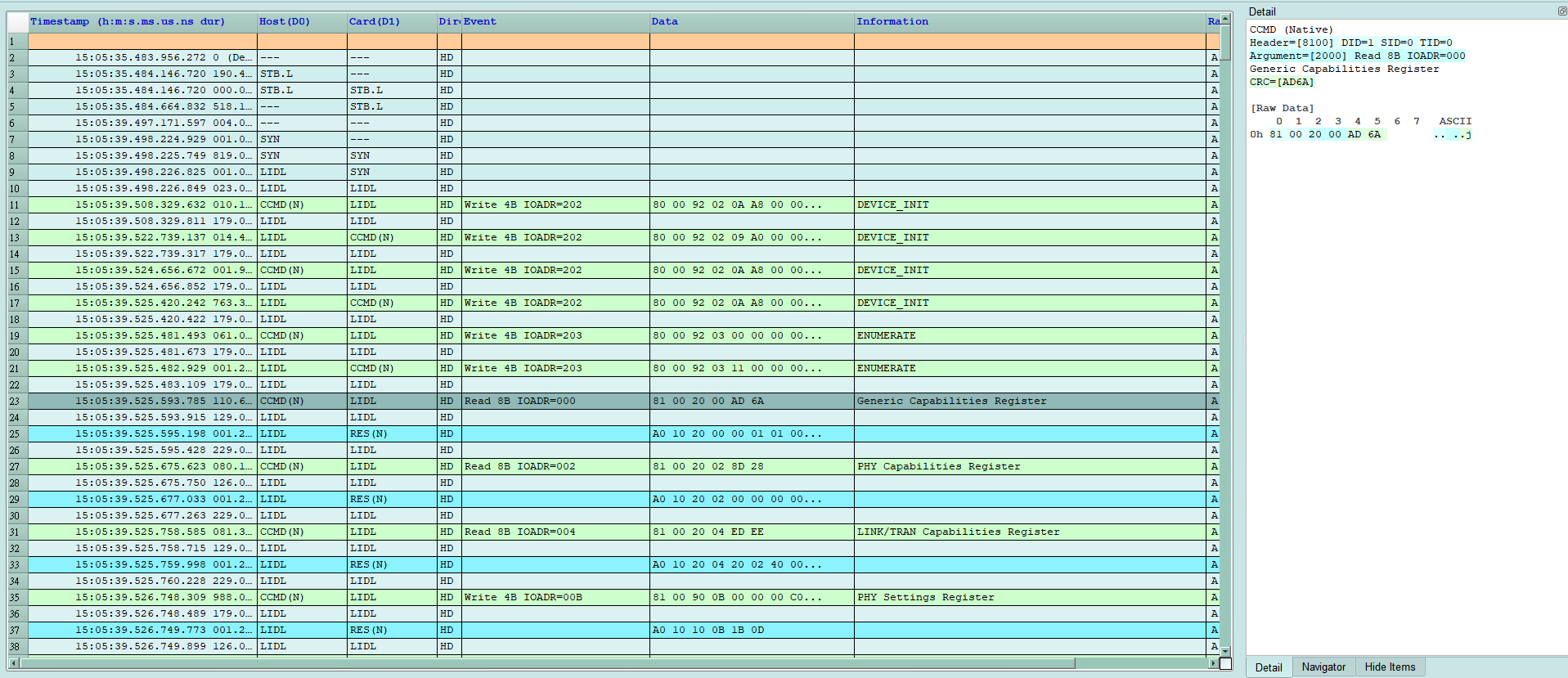

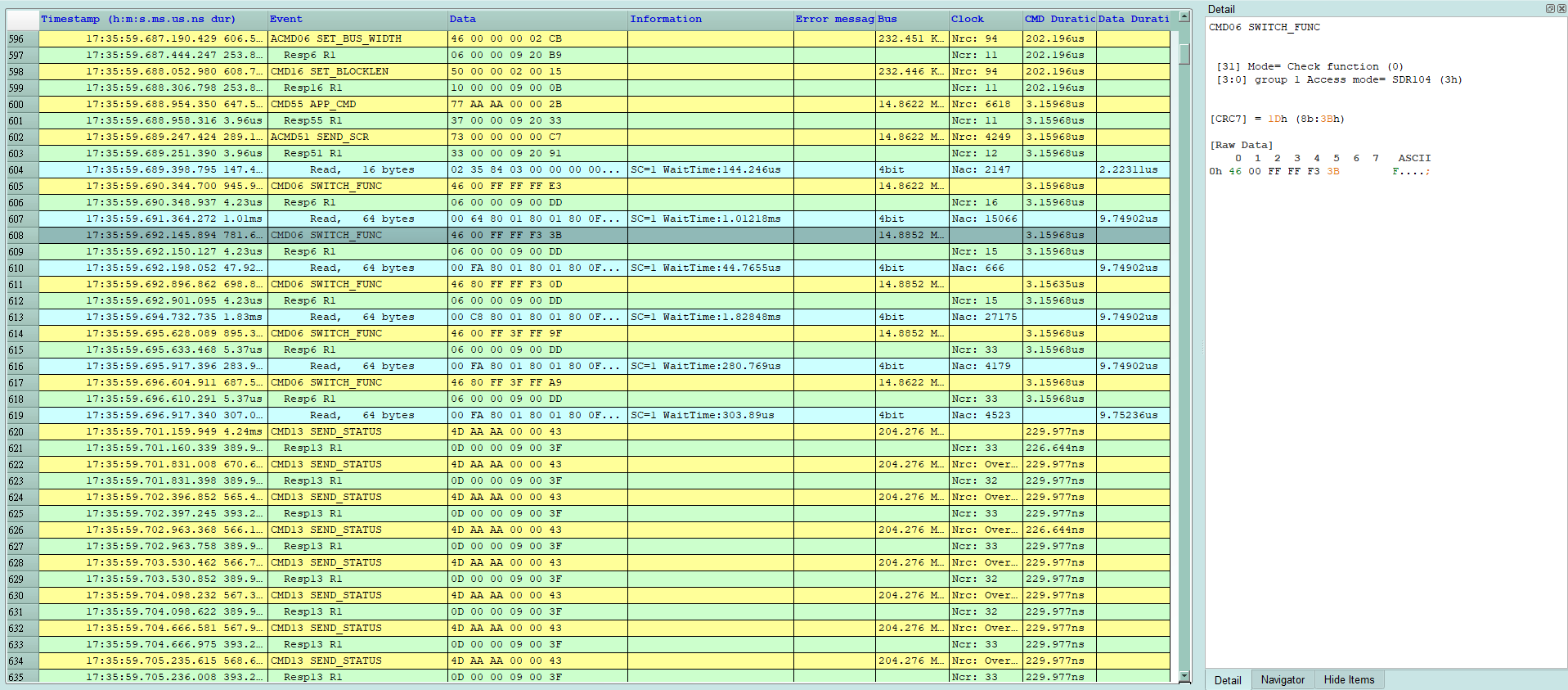

- 可显示SD 3.0 / SD 4.0协议封包数据以表格方式呈现，包含指令解析
- SD 3.0
SD 4.0
- 使用32Gb RAM搭配硬盘串流来储存SD 3.0 / SD 4.0通讯数据，可完整节录待测物从低速初始化到高速传输数据的流程
- 提供Data Filter功能，可将不必要的数据滤除以节省内存
- 提供Search数据功能
- 提供 CRC Packet 计算及错误显示

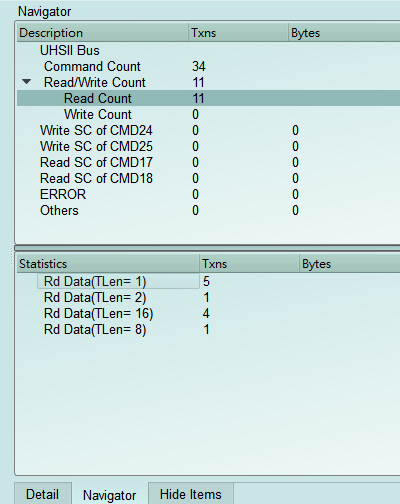

- SD 3.0 / SD 4.0命令统计功能，包含封包总数、各类别指令数量以及错误数量统计
- SD 3.0
** SD 4.0**

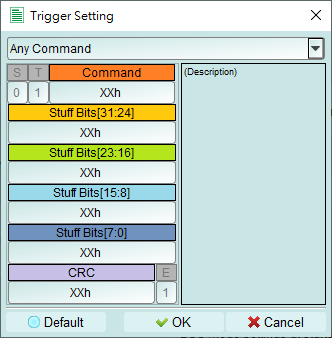

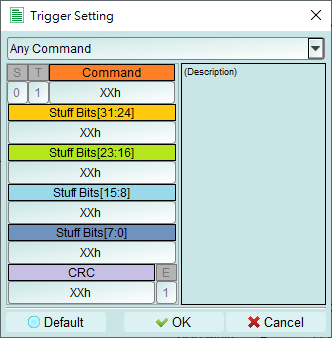

- 命令触发功能

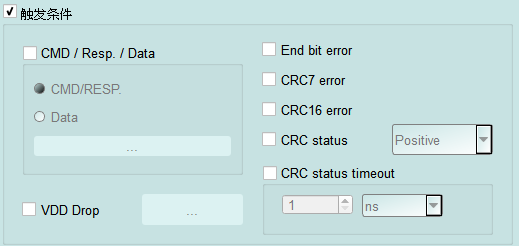

- SD 3.0
- 触发参数包含命令与参数资料可依据不同种类封包填入数值,
- 涵盖所有Command或16 byte Data,
- 可触发CRC7, CRC16, End Bit Error,
- 可触发3种timeout, CRC Status pattern,
- 可触发VCC drop, VCCQ2 drop
- 可透过Trigger-Out接孔同步触发外部的示波器

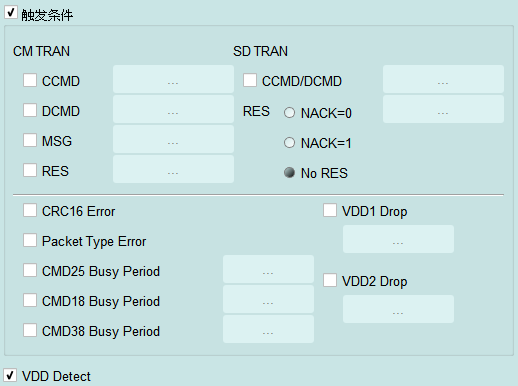

- SD 4.0
- 触发参数包含命令与参数数据可依据不同种类封包填入数值
- 涵盖所有Command, Message, Response
- 可触发CRC16, Packet Type Error
- 可触发VDD1 Drop, VDD2 Drop
- 可通过Trigger-Out接孔同步触发外部的示波器

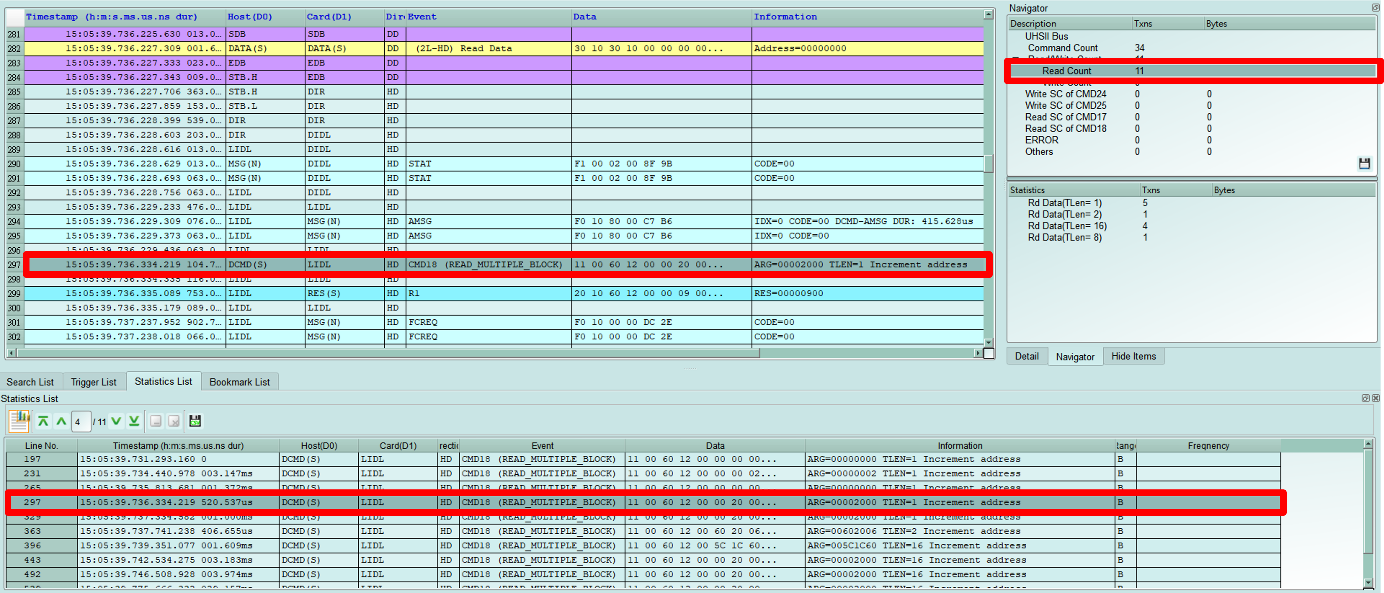

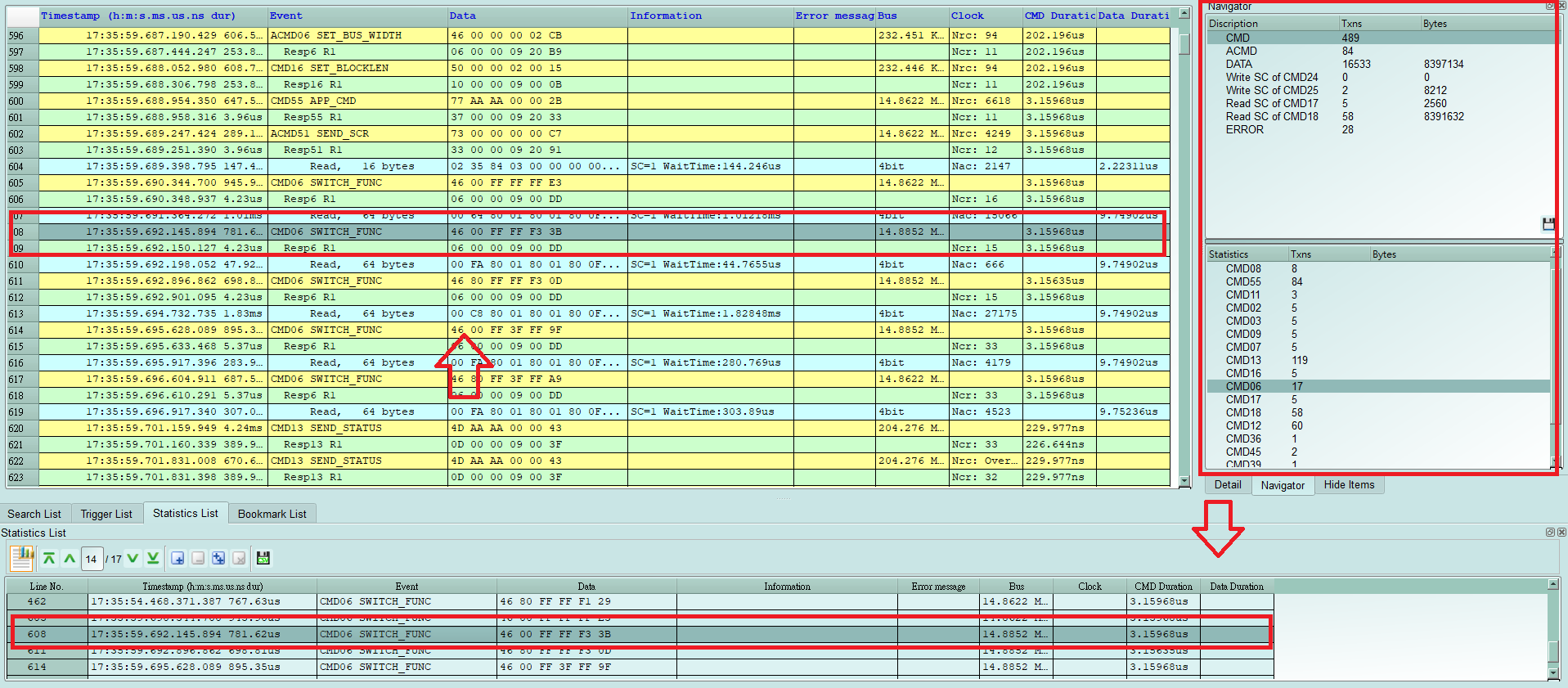

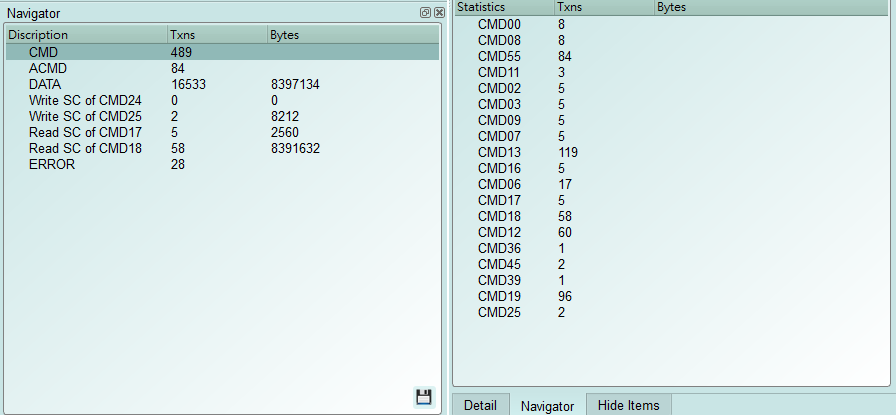

- 报告区进阶使用方法 ** 统计列表:** 以统计功能快速分类并可追踪数据位置
SD 3.0
SD 4.0

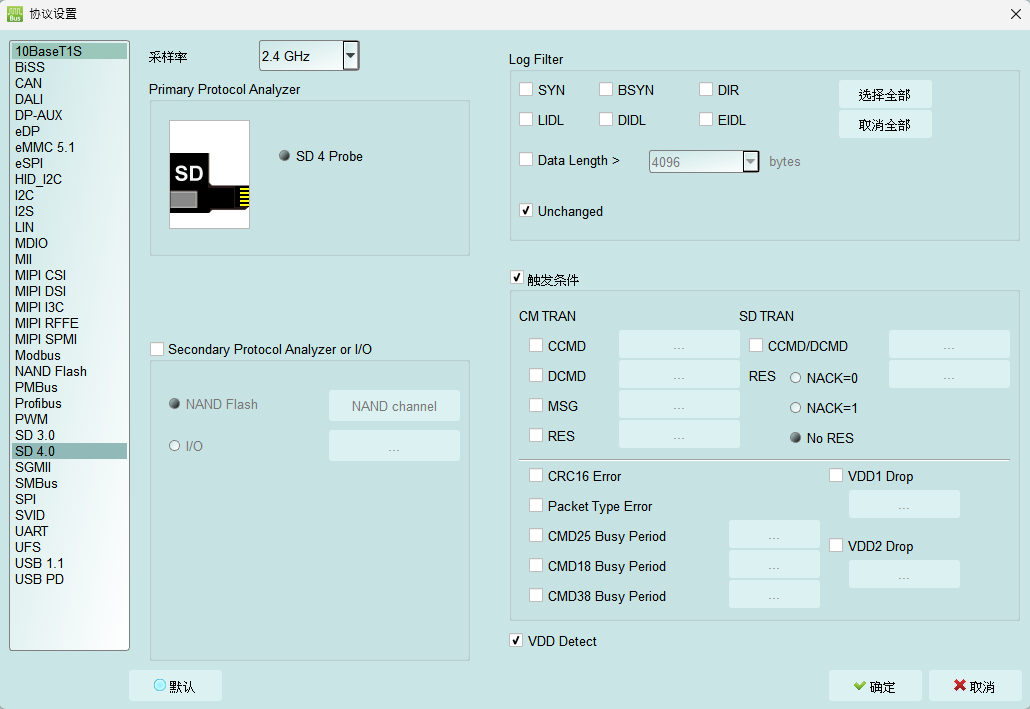

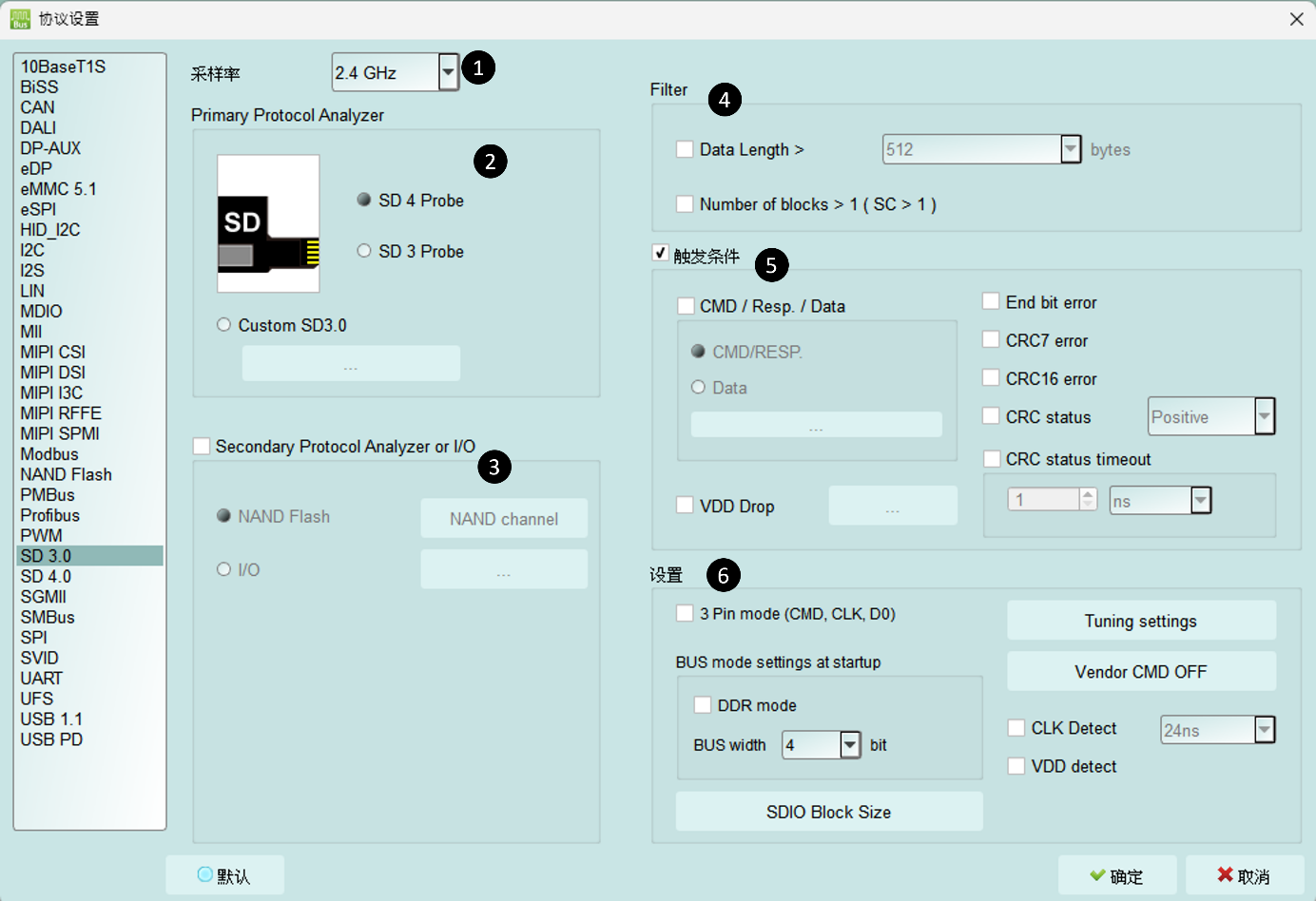

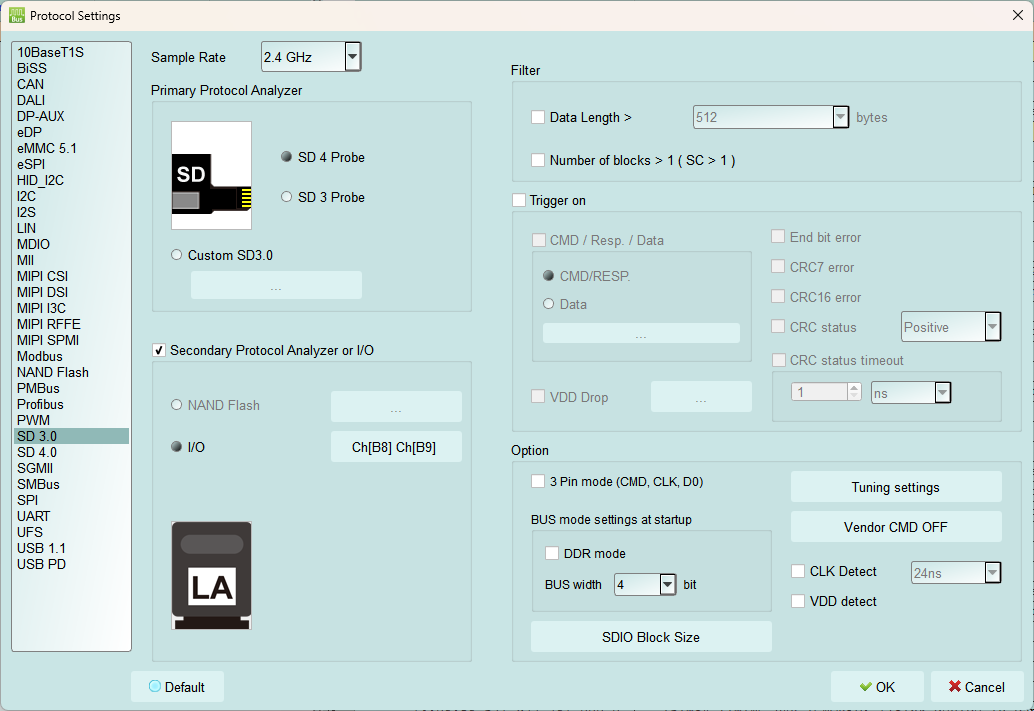

- Settings
- SD 3.0
- Sample Rate: 选择使用的采样率, 若要开启Secondary Protocol Analyzer – NAND Flash选项, 采样率须设置为1GHz以下,
- Primary Protocol Analyzer: 可选择使用探头类型, 也可自定义通道/触发准位,
- Secondary Protocol Analyzer or I/O: 可额外开启一组指定之逻辑分析, 以剩下可用脚位同时进行分析,
- Filter: 每一笔Data Frame可指定收录之大小, 大于设置值的数据则不会被记录下来
- Trigger on: 可设置CMD, DATA, ERROR, Voltage, Timeout, CRC Status触发条件
- **Option: **
- 3 Pin mode: 接上CLK, CMD, D0后, 可进行命令流程以及状态的协议分析, 主要用于接线困难或是非数据错误的待测物使用,
- Startup: 需设置于撷取当下, 待测物所运行之模式,
- Tuning setting: 提供相位调整功能
- Vendor CMD: 可自行更改命令组名称, 是否带有数据,
- CLK Detect: 可侦测CLK是否有动作,

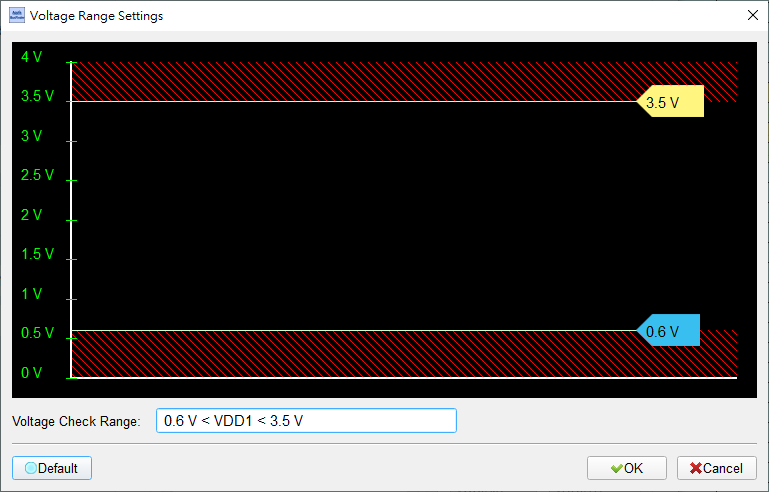

- 两组电压侦测功能 SD 4.0
FAQ
- 支持SD第几版的规格?
- A: 支援到SD3.0 SDR104, SD6.0 Legacy mode SDR104 / DDR200, SD4.0。
- 量测时是否会影响讯号质量?
- A: 外接的仪器量测必然会有部分的负载效应影响，我们采用主动探头的连接方式来降低对待测物干扰并提升讯号质量。
-
是否有支持讯号发送 (Tx) 功能? A: 不支持讯号发送功能
-
量测时须注意的事项 a. 接线问题判断与排除方法:
请确实按手册探头与待测物连接方式进行连接。
- 有指定某个SD 3.0 / SD 4.0 做为trigger点的功能吗?
A: 可以指定特定的SD 3.0 / SD 4.0 packet或是Error进行触发。

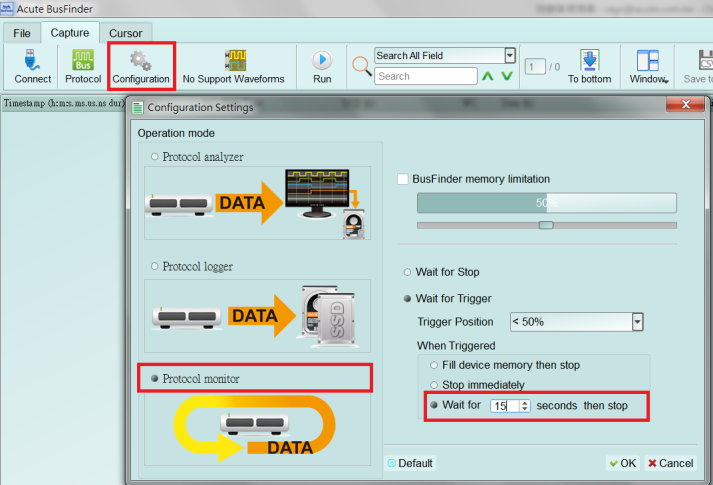

- 是否可以自行设置一个SD 3.0 / SD 4.0起始点，指定抓取多少时间内的Data?
- A: 可以将起始条件设置在触发项目后，到工作模式选单内调整为数据监控仪模式，
- 并指定撷取时间长度。

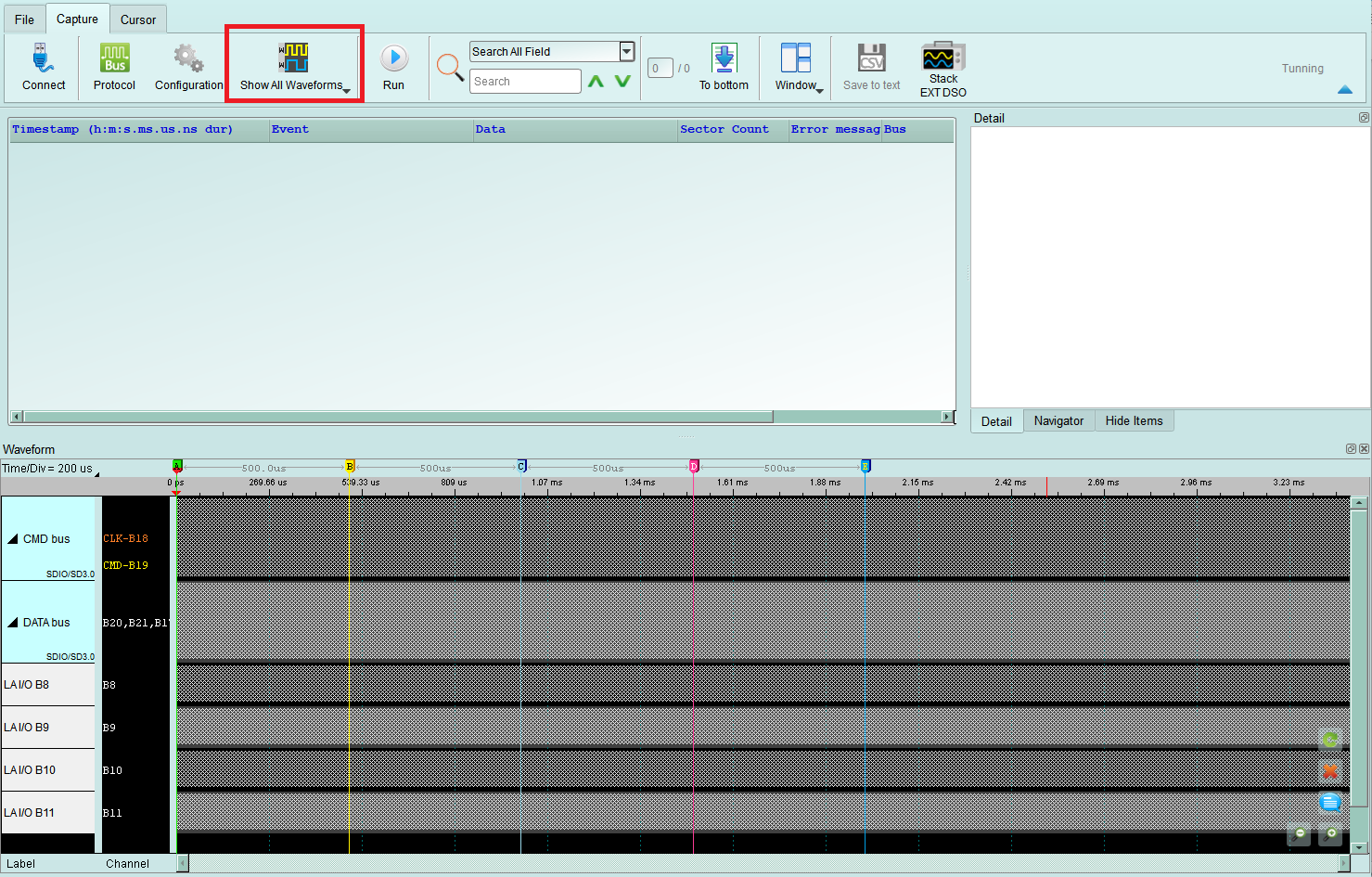

- Secondary Protocol Analyzer or I/O
- 在使用SD3.0协议分析仪的同时, 可额外开启NAND Flash逻辑分析仪功能或是额外的I/O脚位进行分析。
- 使用此功能必须在协议分析仪主画面将显示波形开启才能使用。
- 由于NAND Flash的分析需要使用更多的通道, 因此需要一条LA探棒接于Slot A, 且仅能使用1GHz的采样率才能开启。

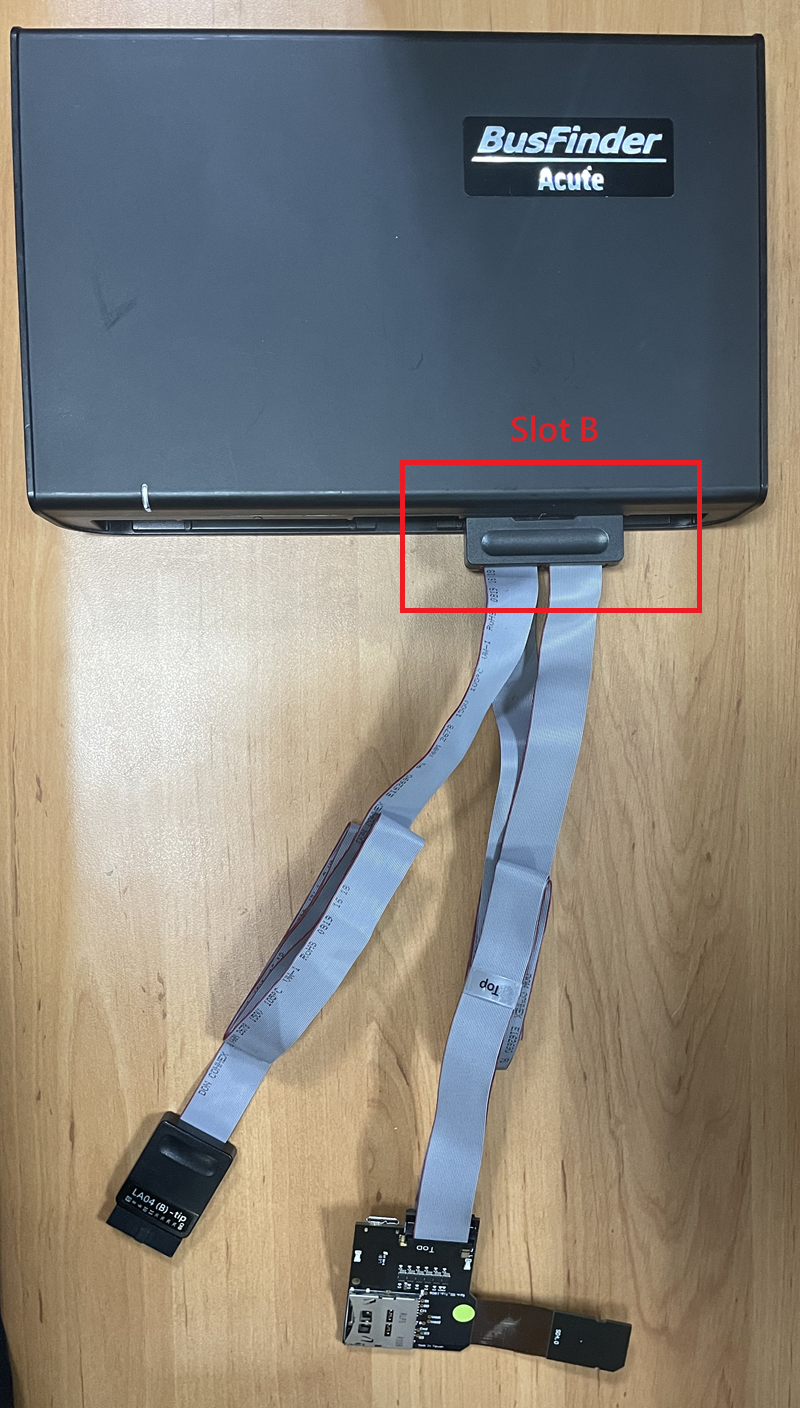

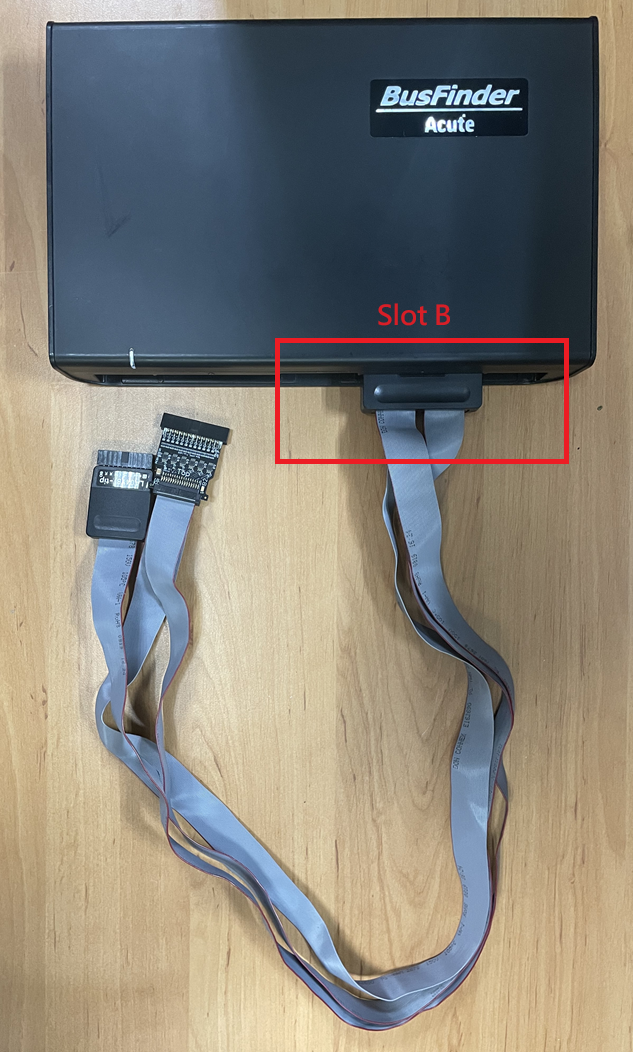

主机与探头连接方式
主机仅能使用Slot B作为探头连接槽。

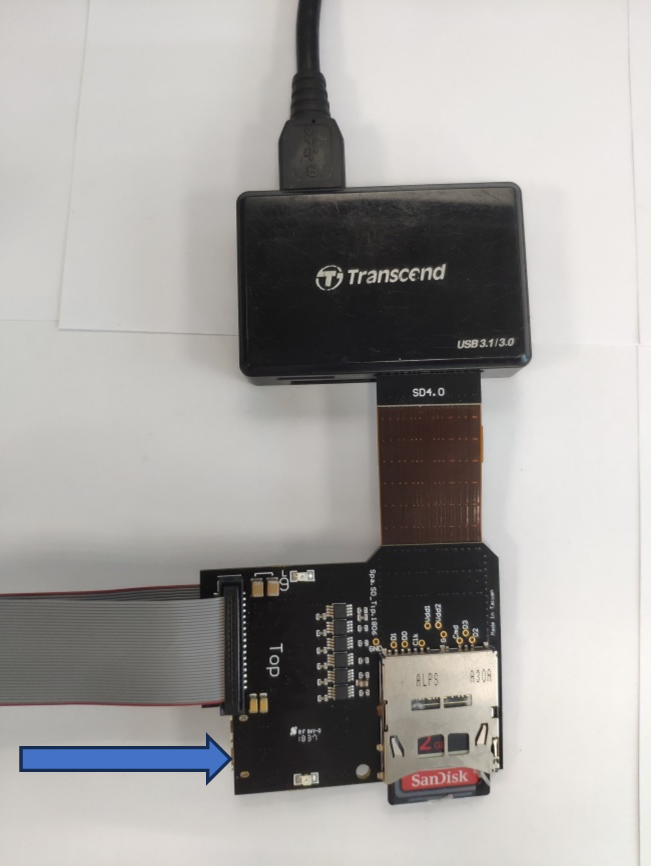

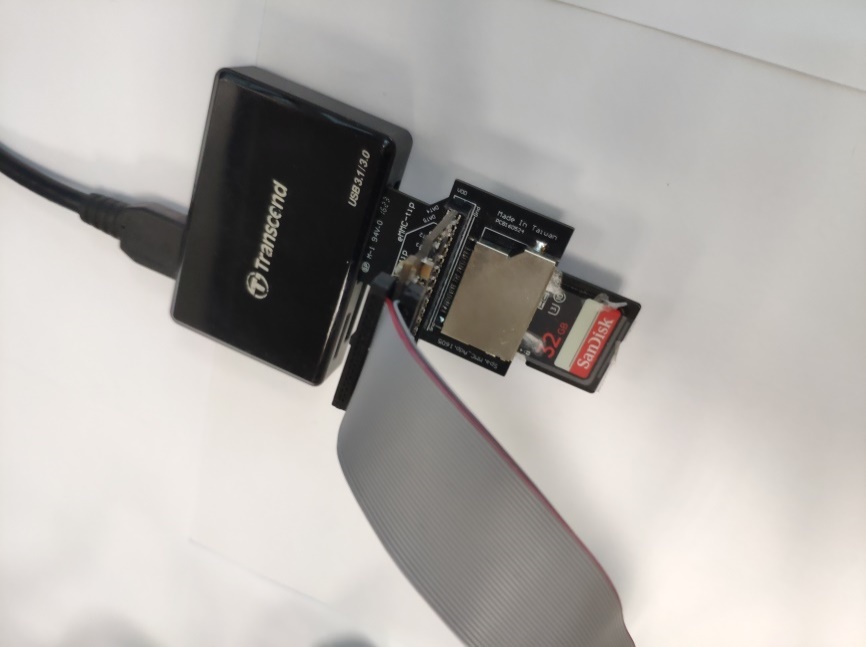

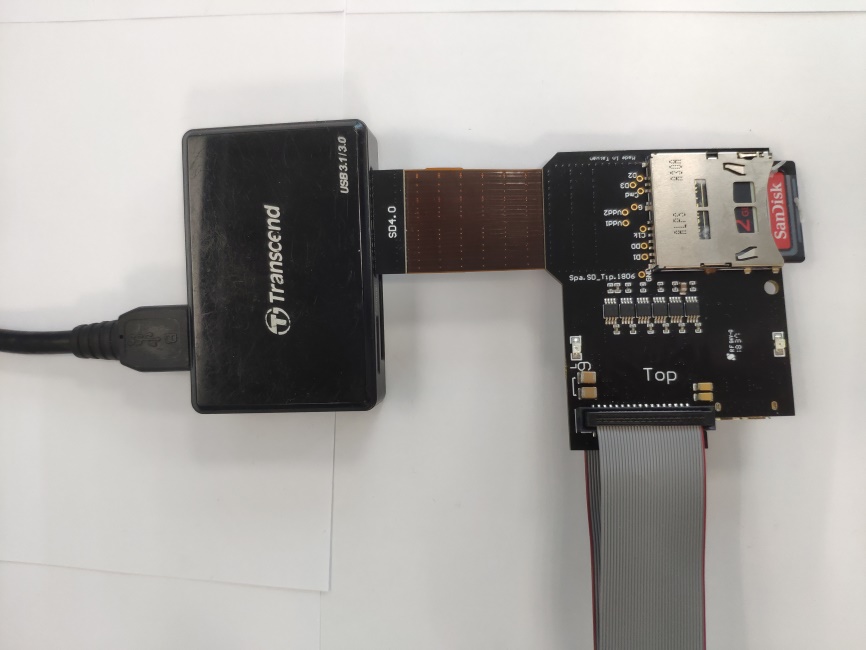

探头与待测物连接方式
SD 3.0
SD 4.0
SD 4.0 比 SD 3.0 多了一条高速信号线，使用时须将信号线接上

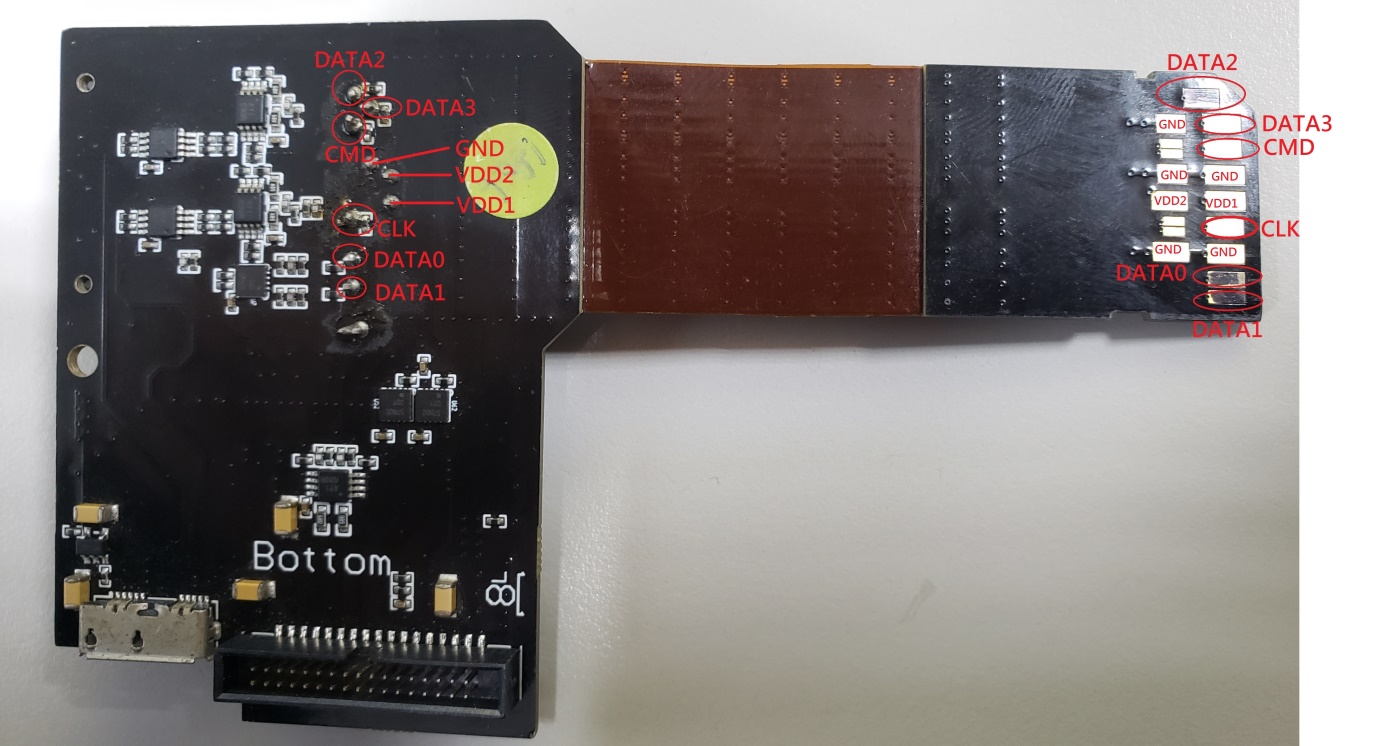

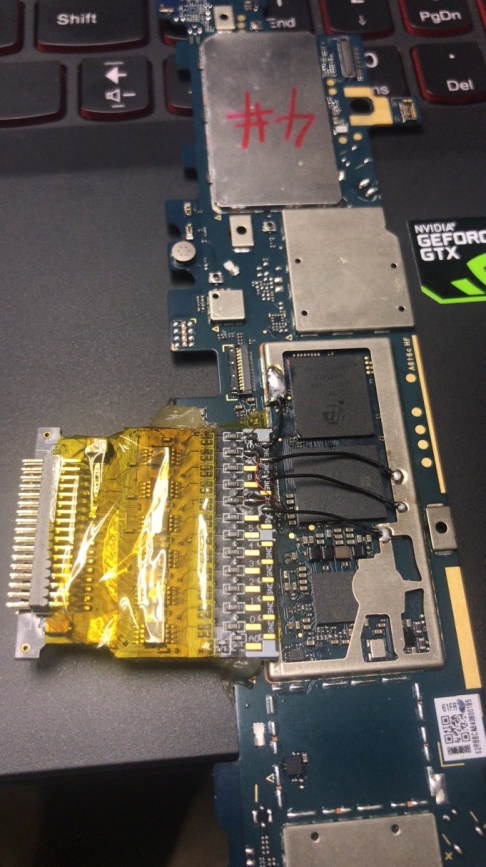

SD4.0转板测试点:
使用时机:
a. 需同时使用示波器查看波形时
b. 可检查转板之软板电路是否正常时, 可以电表测量前端金手指与测点是否导通
