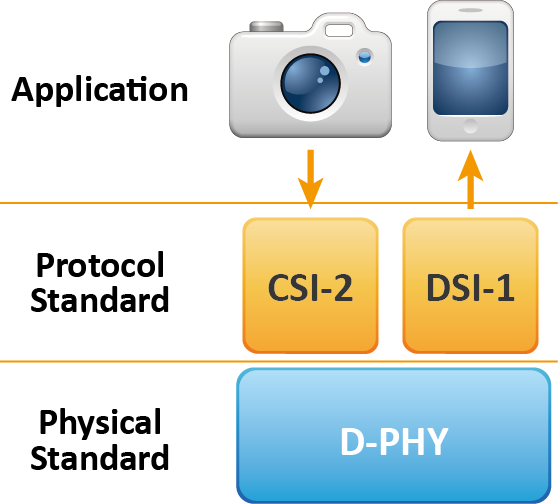

MIPI D-PHY

概况:

支援型号:

BF6264B	BF7264B	BF7264B+	BF7264 Pro
	●	●	●

BF7264B/B+/Pro产品正面有两个USB孔

除主机可继续使用原BF6264B功能外，增加MIPI D-PHY分析仪功能。

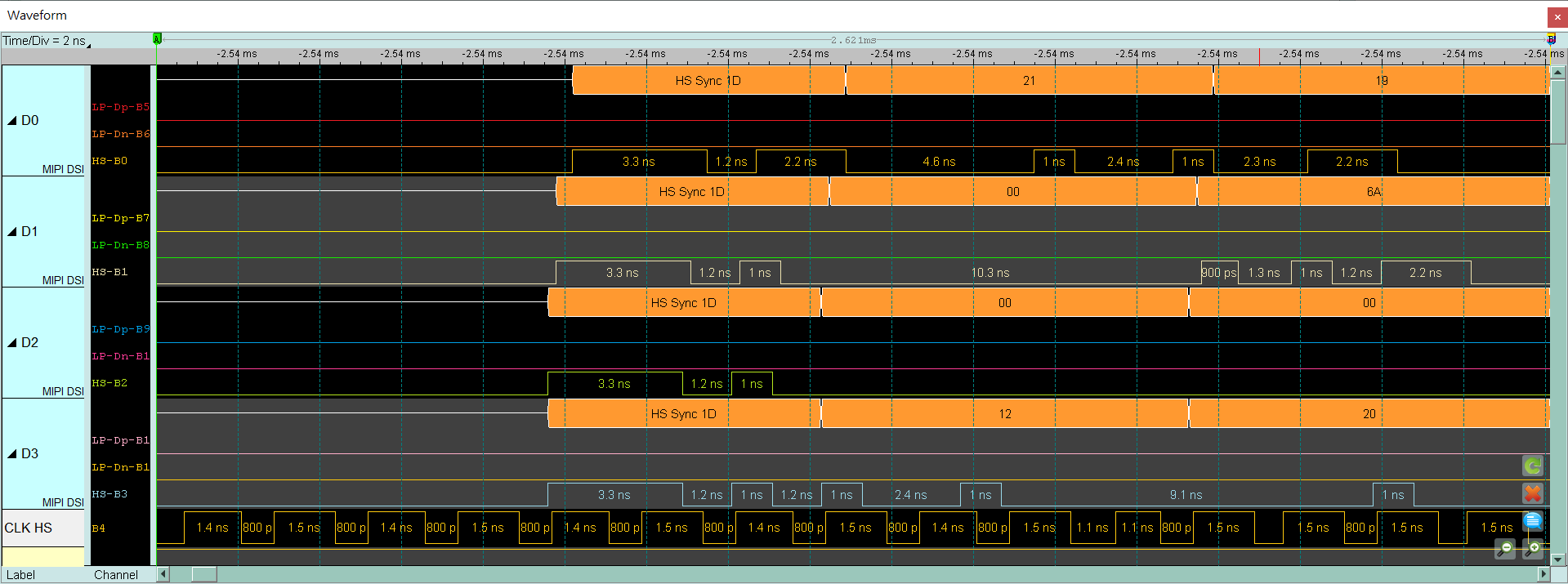

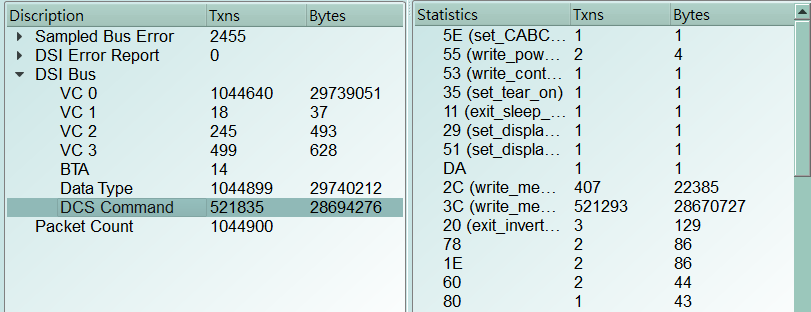

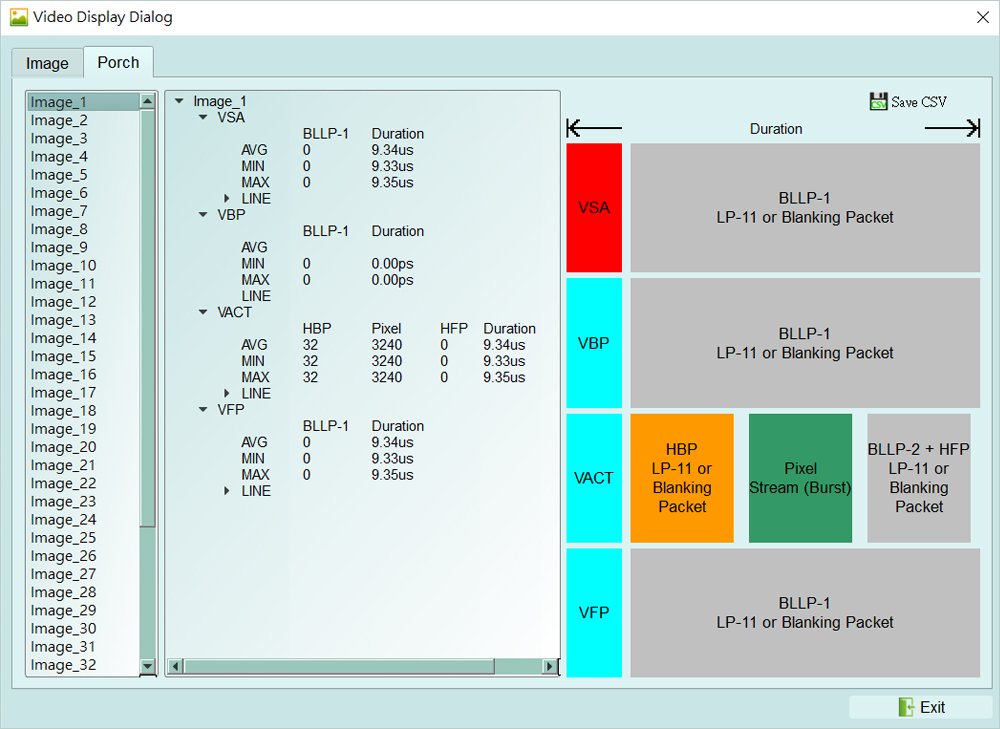

MIPI D-PHY方案，规格内容如下:

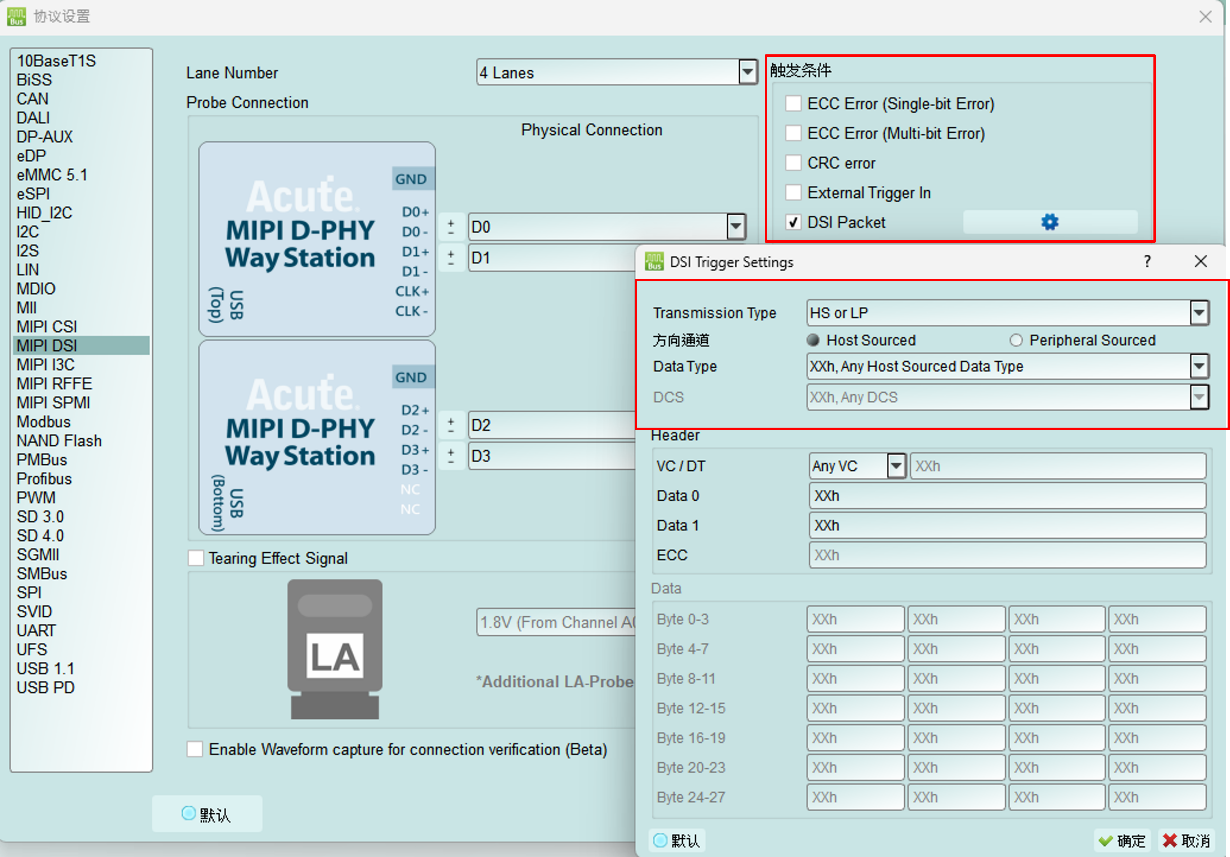

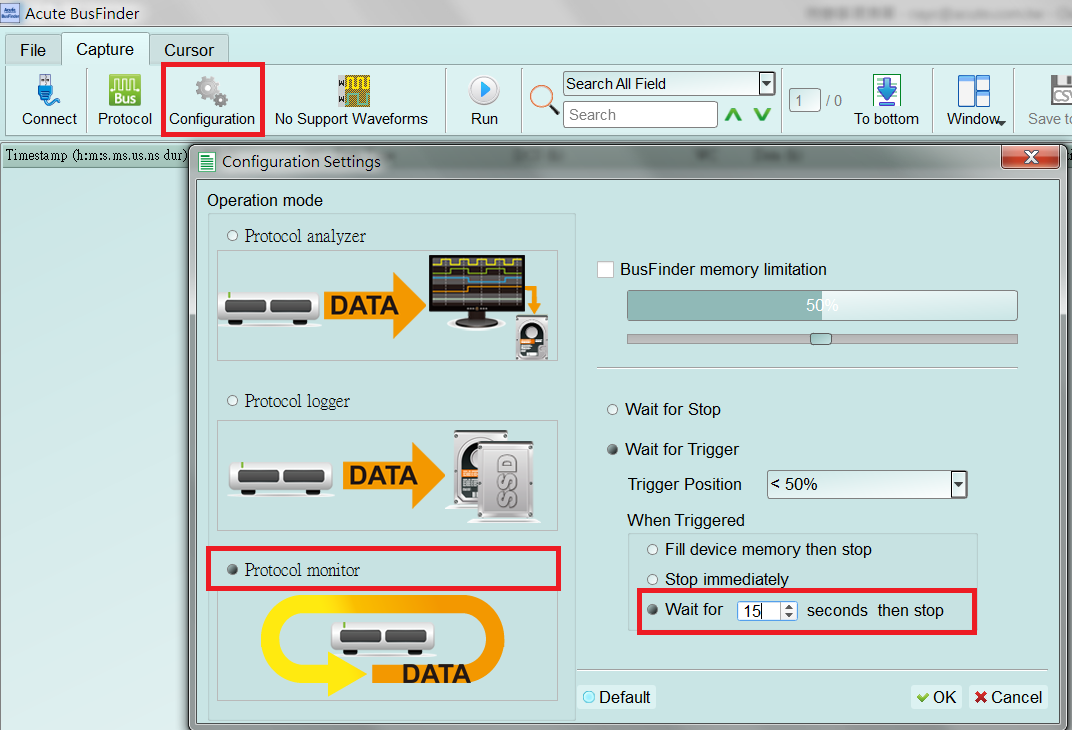

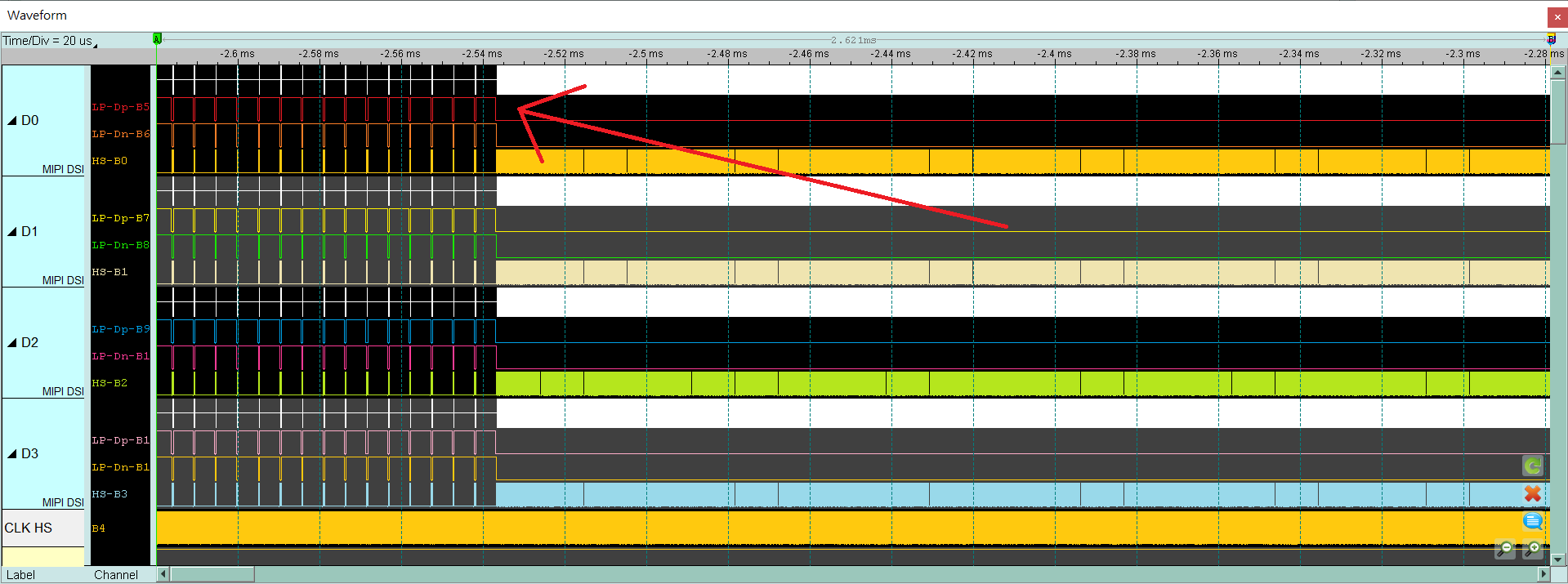

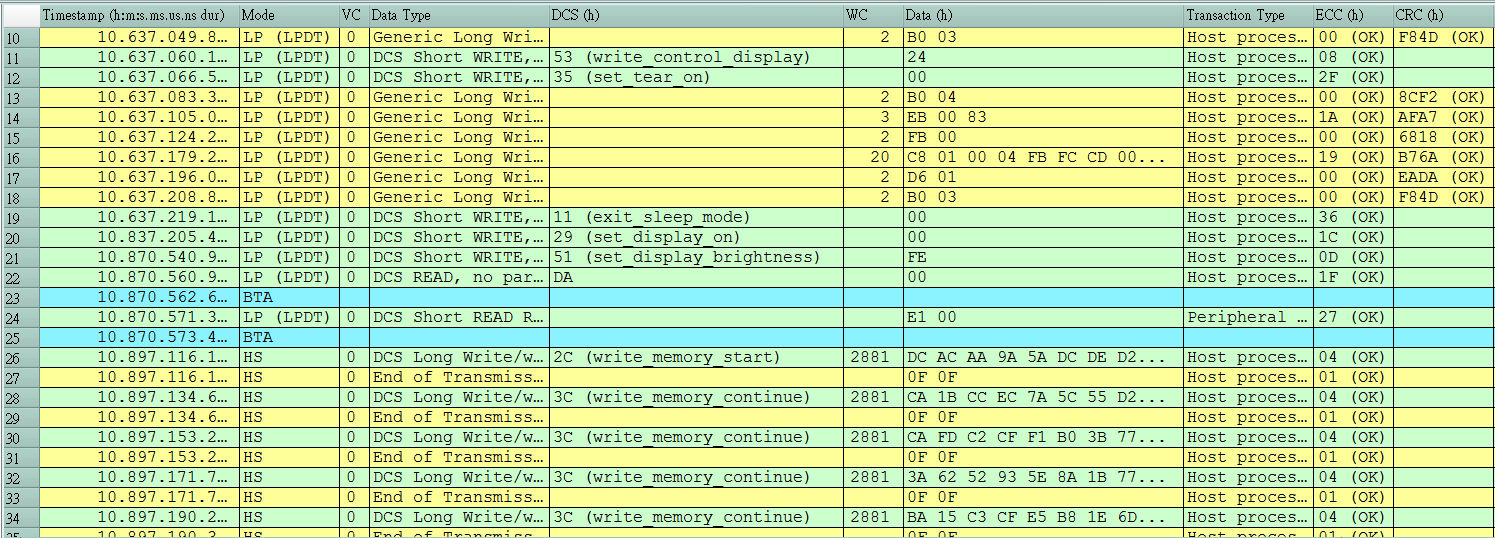

D-PHY命令触发功能
- 触发参数包含命令与参数资料可输入 32 bytes 的资料做为触发条件.
可涵盖所有 Short Packet，以及大部分非影像资料的 Long Packet
Short Packet长度4bytes Header Long Packet长度4bytes Header + 28byte Data
- 可触发 CRC/ECC Error
- 可透过Trigger-Out接孔同步触发外部的示波器

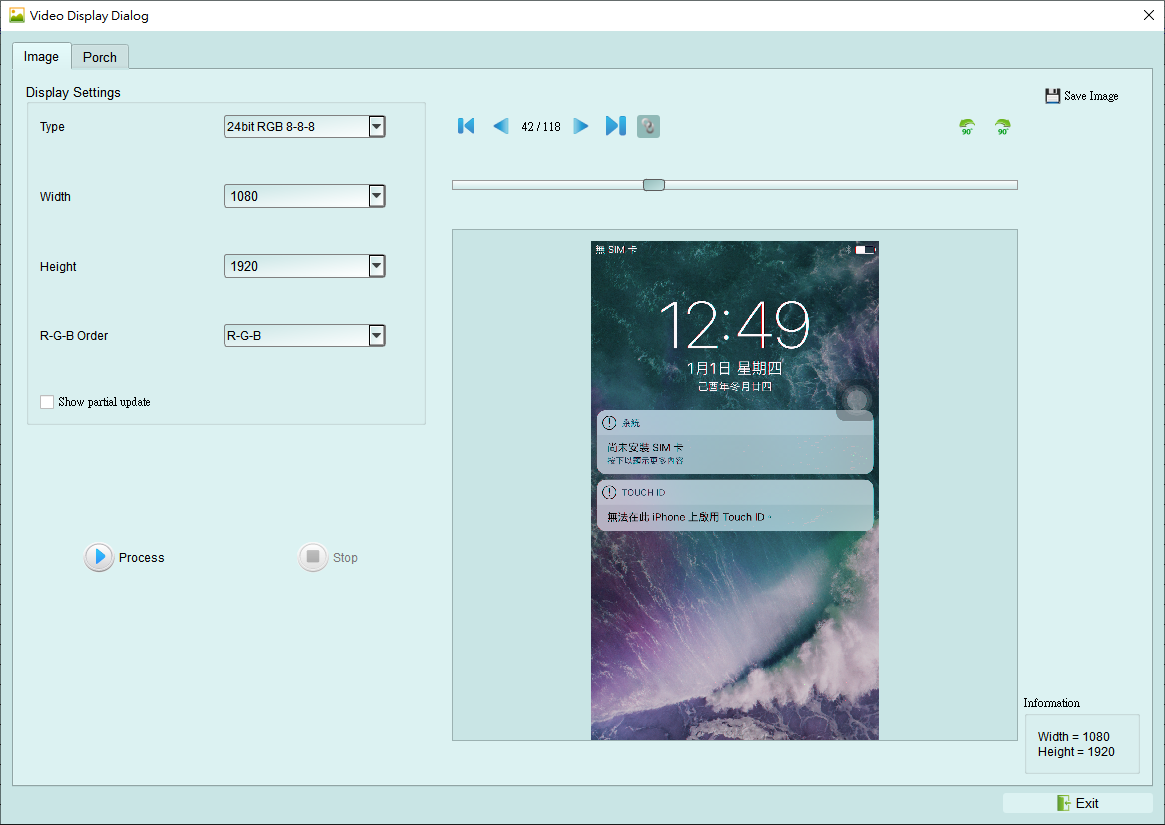

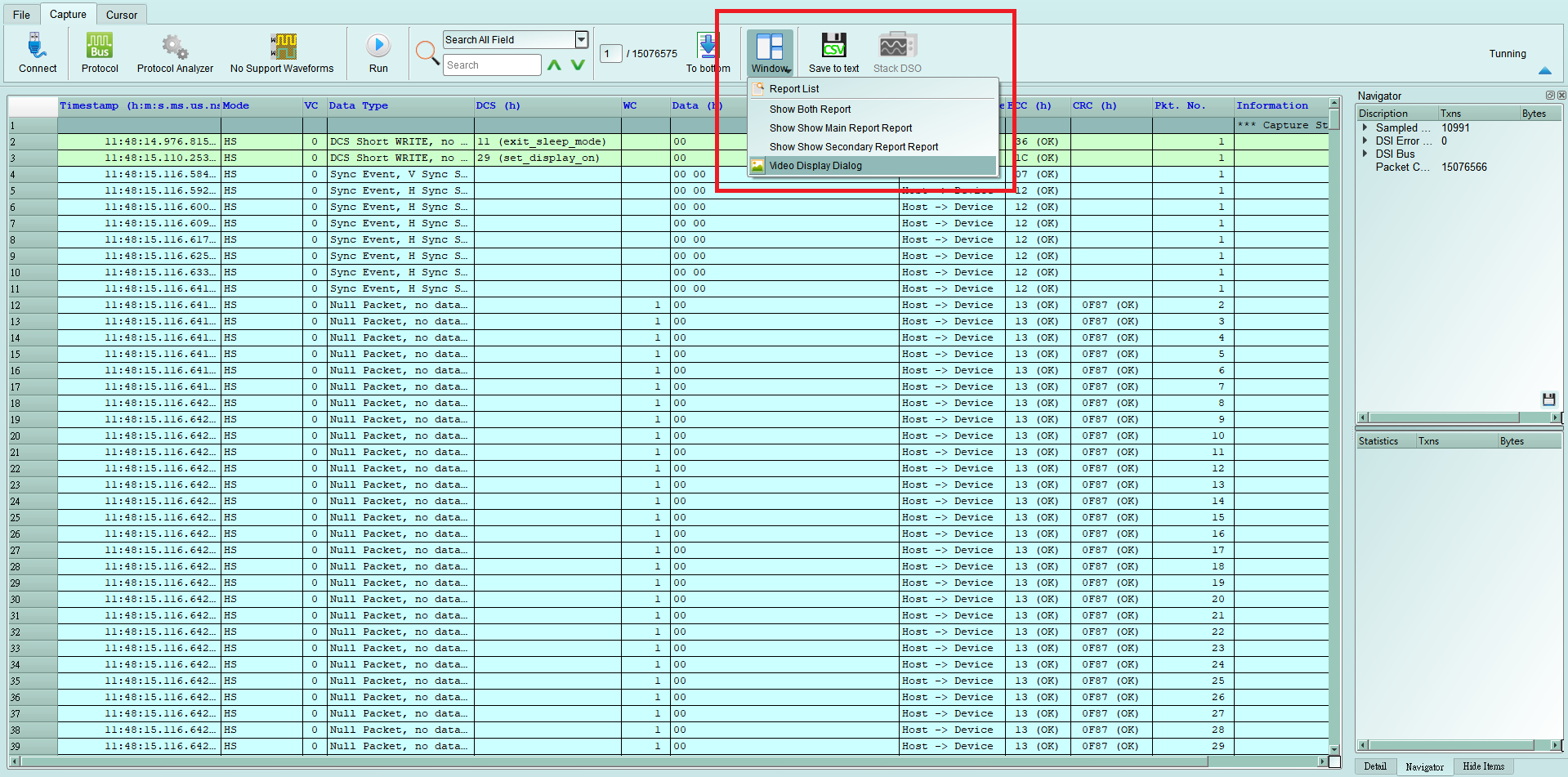

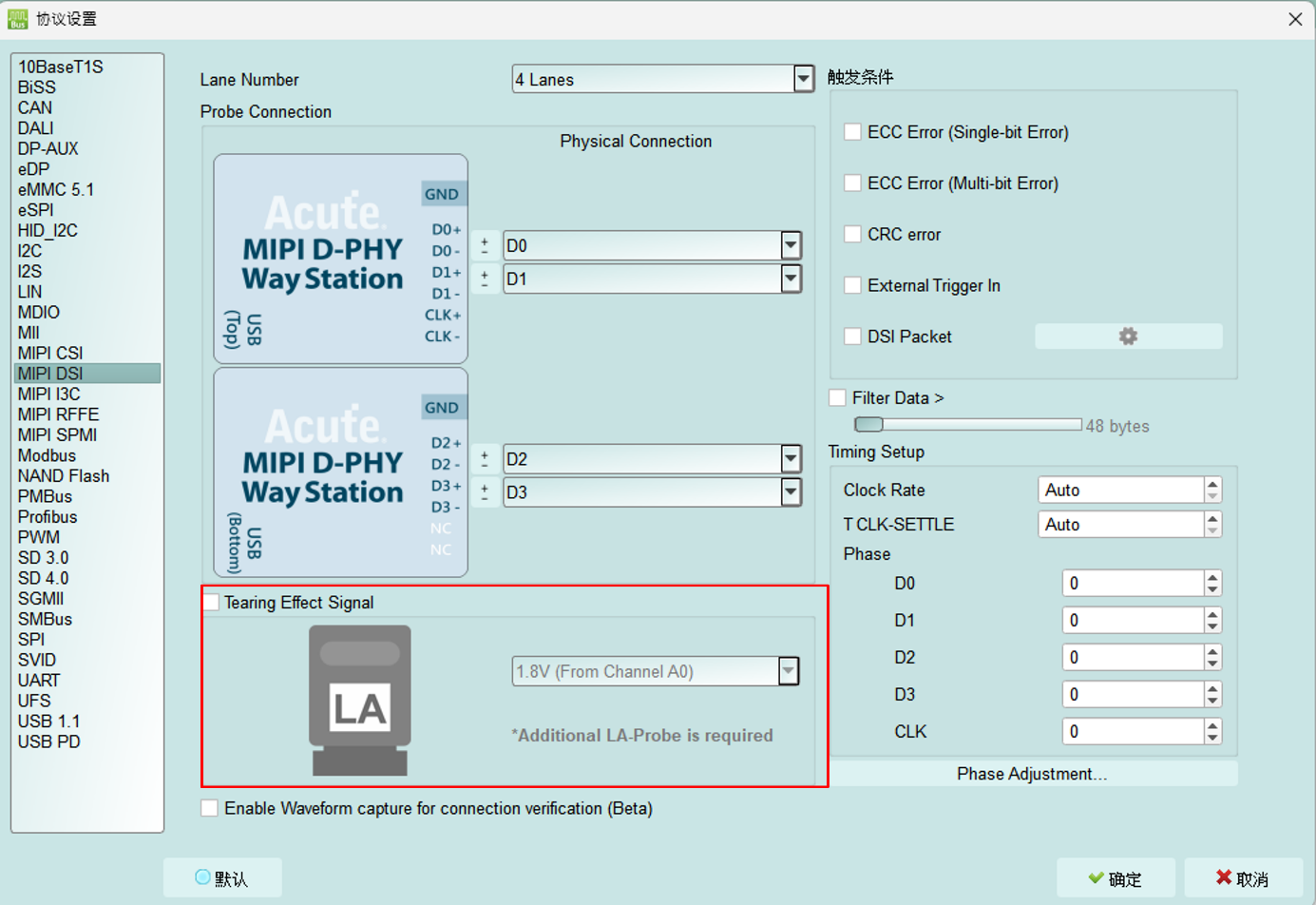

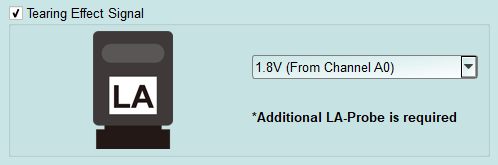

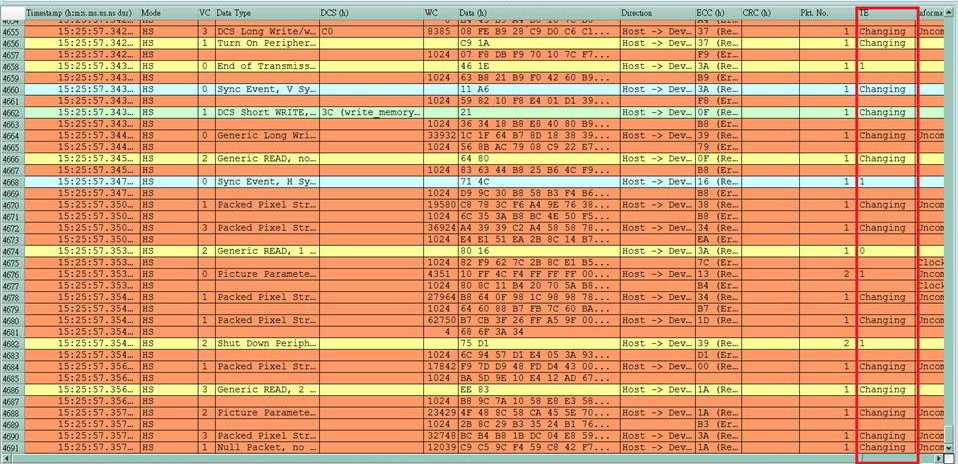

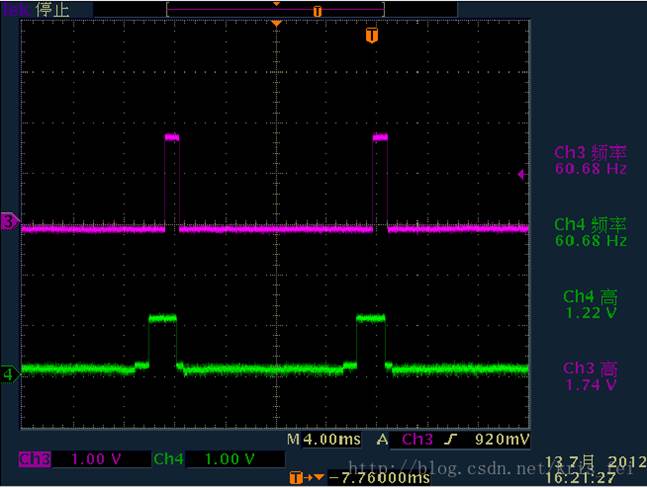

- TE通道侦测 (Tearing Effect)

支持MIPI DSI第几版的规格，是否有Differential对数或port数限制呢?
A: 支持到D-PHY V1.2，最高2.0Gbps per lane，1 + 4 Lanes。
是否有支持C-PHY解码呢?
A: 不支持C-PHY解码，亦无开发计划。
是否支持DSI-2?
A: 不支持，本产品无法量测DSI-2规格的内部C-PHY信号，同时也不支持DSI-2
的VDC-M影像压缩格式。

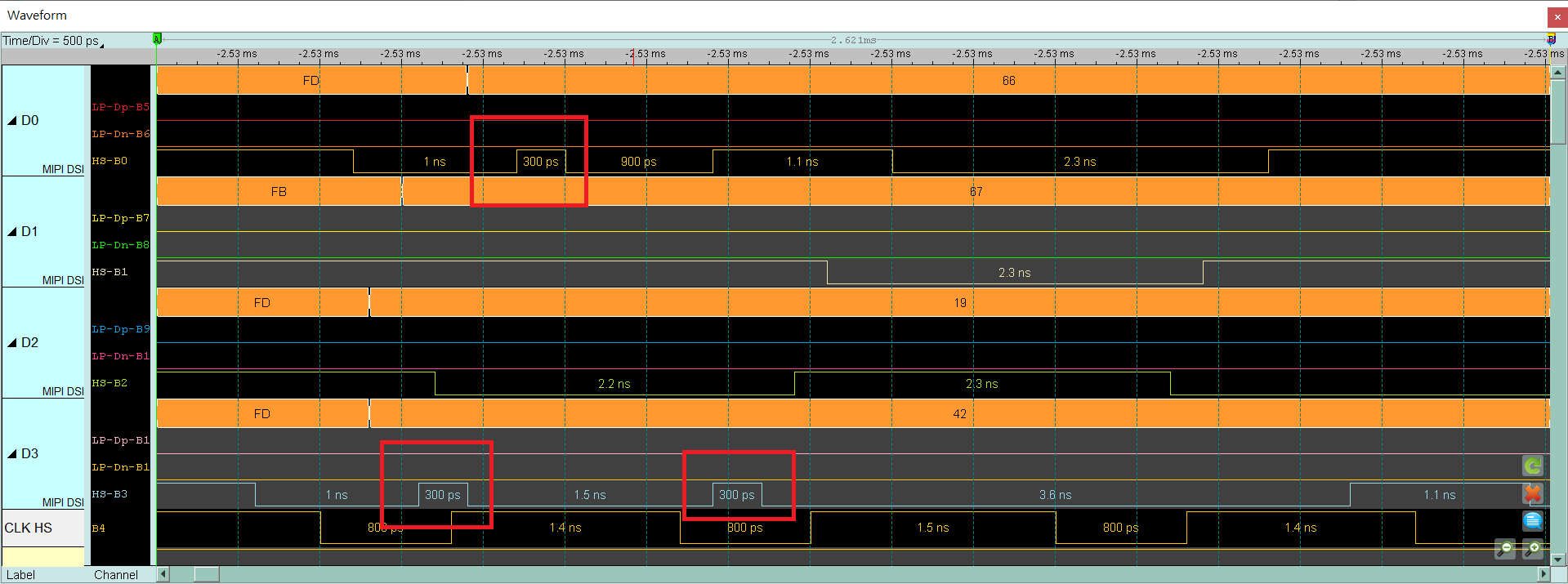

量测时是否会影响信号品质?
A: 外接的仪器量测必然会有部分的负载效应影响，我们这边采用End-Tip搭配SMPM Coaxial Cable的连接方式来降低对待测物干扰并提升信号品质。
是否有支持信号发送 (Tx) 功能? A: 不支持信号发送功能

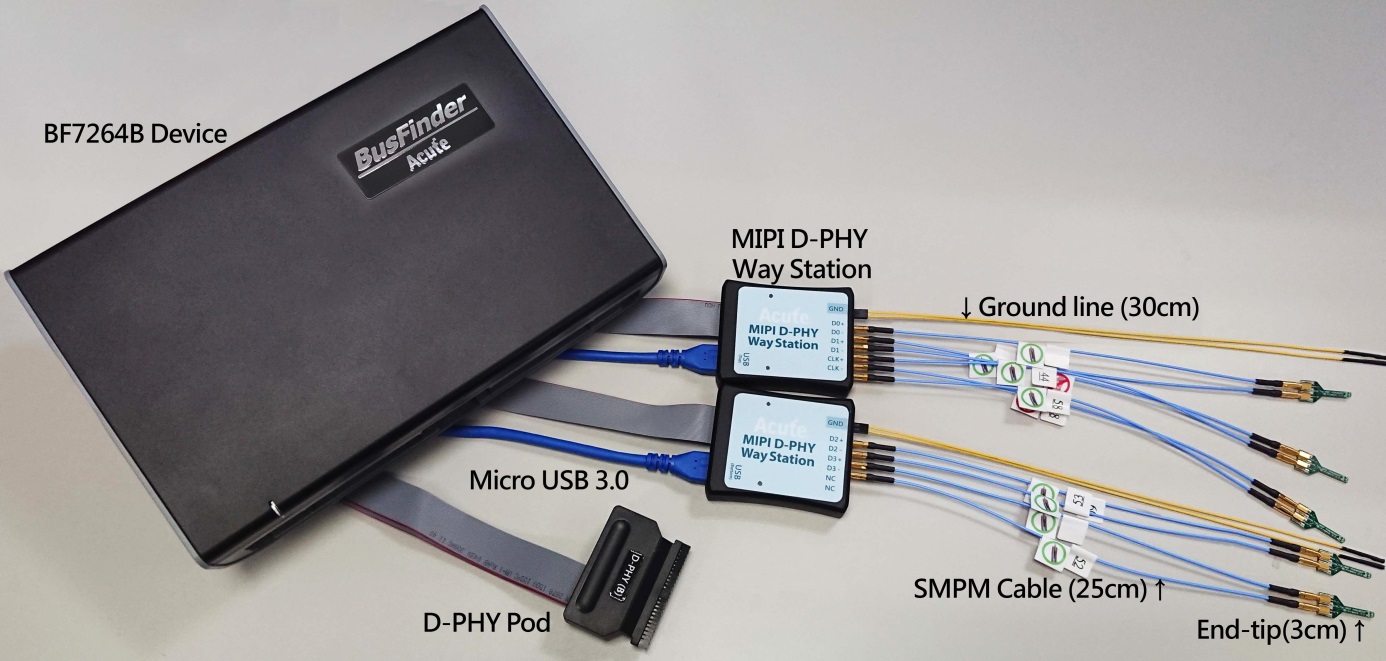

主机与探头如何连接?

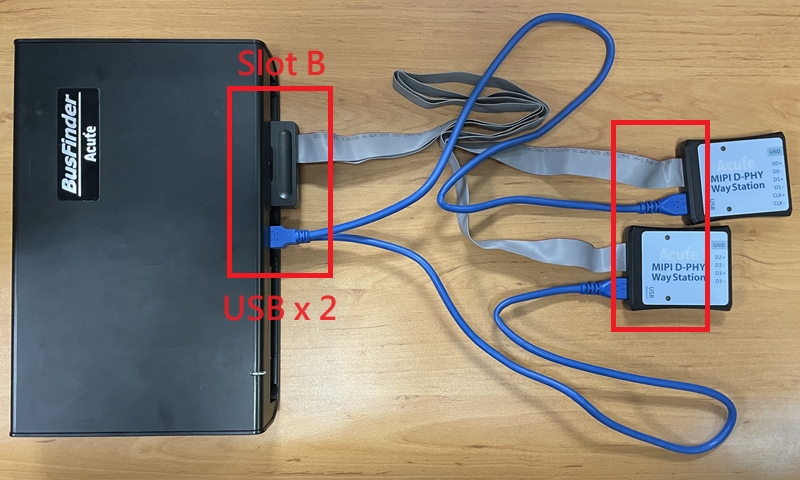

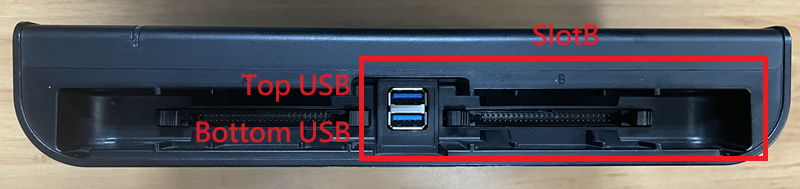

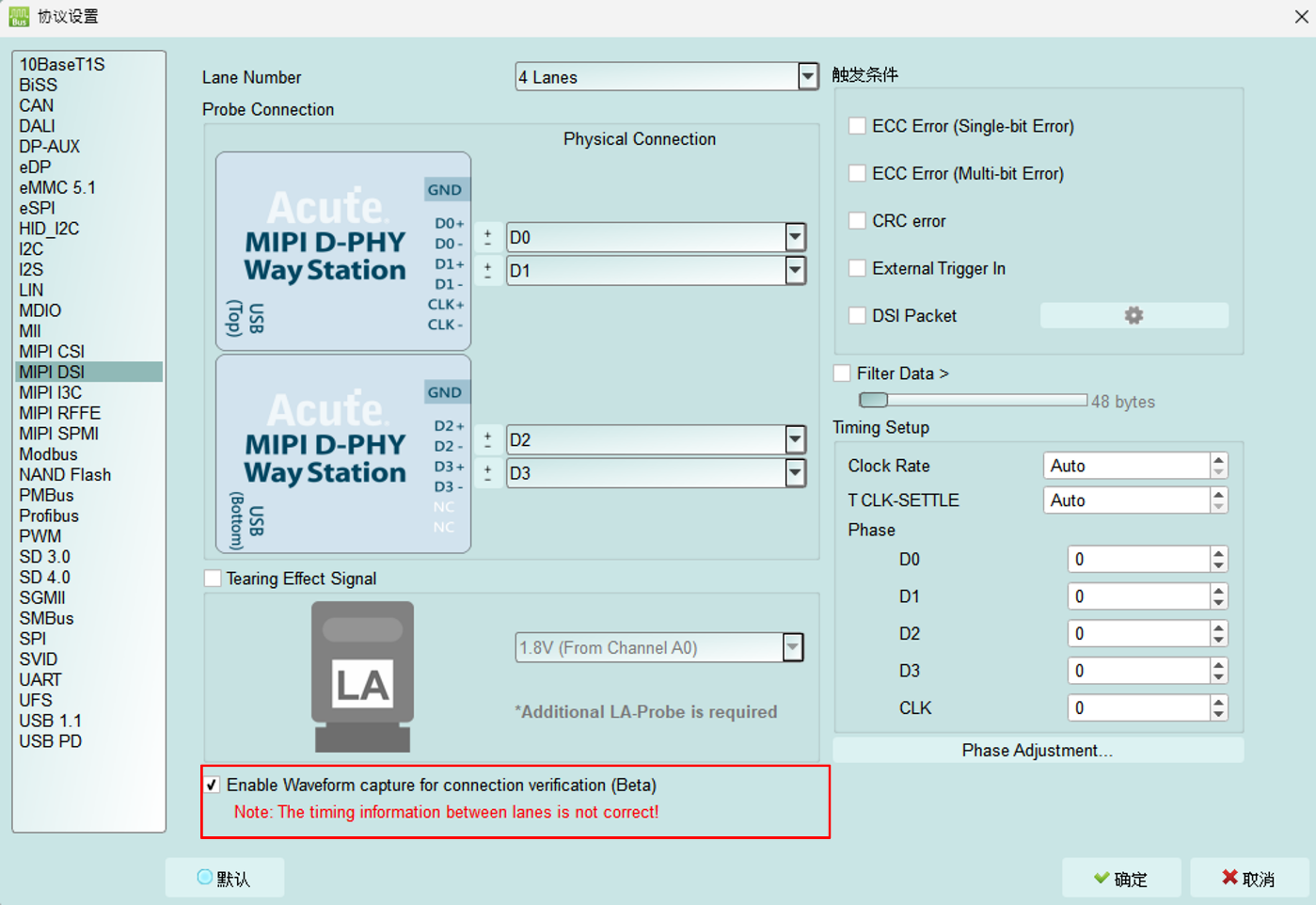

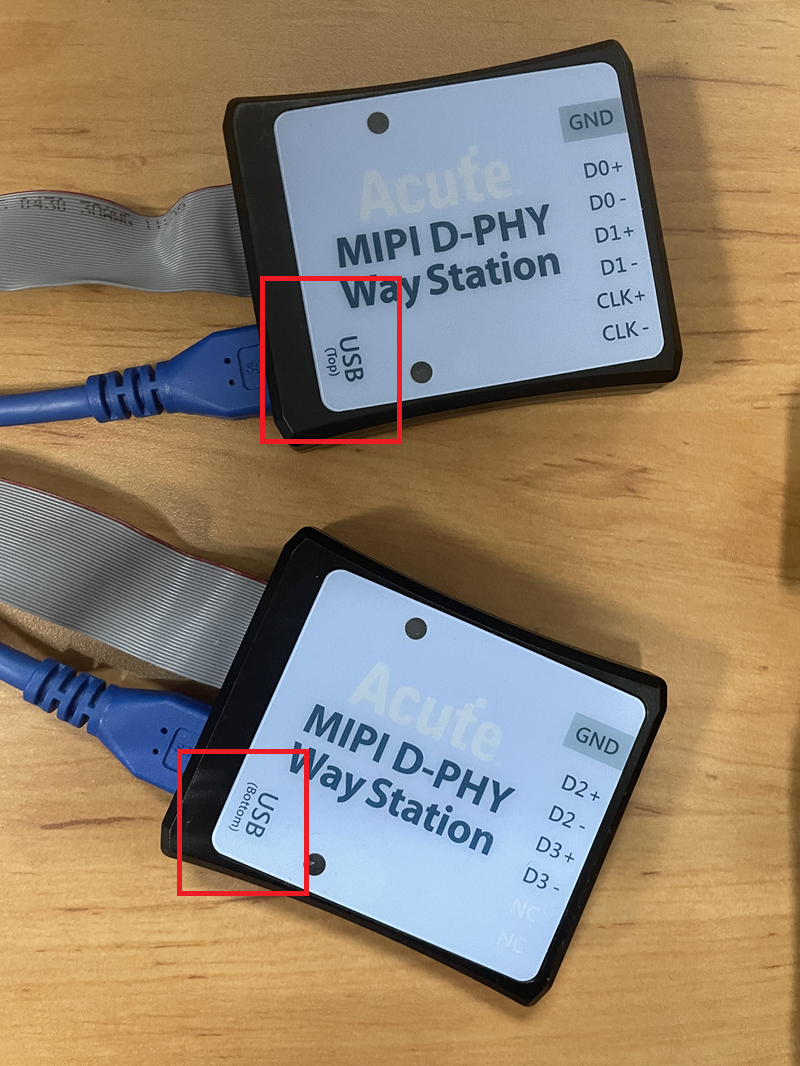

A: 主机仅能使用Slot B作为探头连接槽，并注意主机前端的两个USB插槽也需要连接至Way Station上，且上方USB对应Top Way Station，下方USB对应Bottom Way Station，不可接错，否则将无法量测。连接后请开启软件，选择协议分析仪D-PHY DSI/CSI，并请注意两个Way Station灯号是否皆有亮起红灯跟绿灯各一。

(请勿过度弯曲，避免软板内部断路)

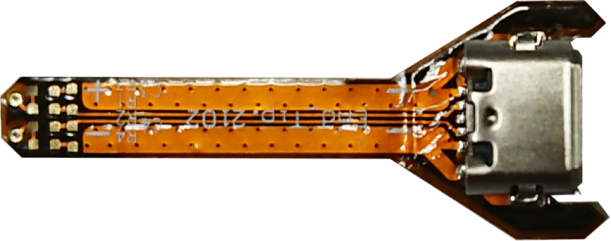

使用End-tip以跳线的方式连接待测物，此时跳线长度必须少于5mm 以

提升信号品质。
若无法将跳线长度缩短在5mm内，建议在待测信号端先焊接100Ω电阻，再从该电阻后跳线接至End-tip上，如此跳线可拉长至3cm左右。步骤一: 先将SMPM-SMPM cable接上End-tip，确认有定位声。

步骤二: 再进行跳线焊接，这样可避免焊接好之后插上SMPM Cable时影响跳线。

※ End-tip的R1/R2电阻是1kΩ/0402，若焊线时不慎损毁，可自行替换。

将R1, R2焊上表中相对应之电阻, C1焊上对应之电容, 并依照硬板之步骤完成与待测物之连接

CLK	FPC End Tip
< 800Mbps
>= 800Mbps 标配

user-tip: 客户自行依待测物形态设计专属的End-tip，只需用1kΩ连接待测信

号再以50Ω特性阻抗的PCB trace接往SMPM plug即可，之后便可用user-tip取代End-tip，将SMPM-SMPM cable接到user-tip便可。使用Breakout方式连结: 自行设计EV board使用SMPM Connector连接Acute

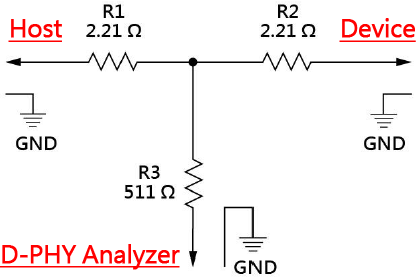

MIPI D-PHY Analyzer将PCB板上的D-PHY Host与Device连接断开后改为上方的结构，左侧接回到D-PHY Host，右侧则接到MIPI D-PHY Device。设计时PCB上面的R1/2/3尽量接在一起，并使用50Ω特性阻抗之走线，完成后便可于下方使用SMPM Connector连接Acute MIPI D-PHY Analyzer进行量测。

在地线接好之后，包含整个Way Station、Probe 都接好。

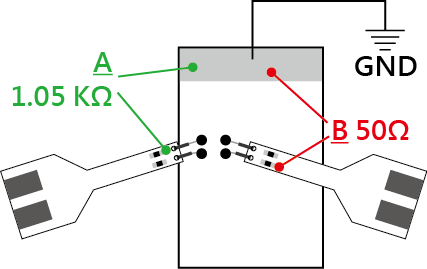

量测点A: End-Tip电阻前端对地，绿色线==>电表不响。
量测点B: End-Tip电阻后端对地，红色线==>电表会响，是否表示有焊接问题，造成短路发生?
量测点B电表会响为正常现象，是因为电阻后端对地只有50Ω，阻抗低，一般电表测短路功能一定会响。测量时，只要前端1.05 KΩ处对地不会响，这样就没有短路问题发生。
待测物如何接地?
由于设备与待测系统仍需共地，因此可先将Way Station上的GND Port连接至待测物的GND即可，两个Way Station都要接。
除非信号品质太差或干扰太大，分析之后发生较多的错误时，则可改为每个End-tip都接地的效果最好。 有指令某个Command 或 Data type 做为 trigger 点的功能吗?
