通道标签

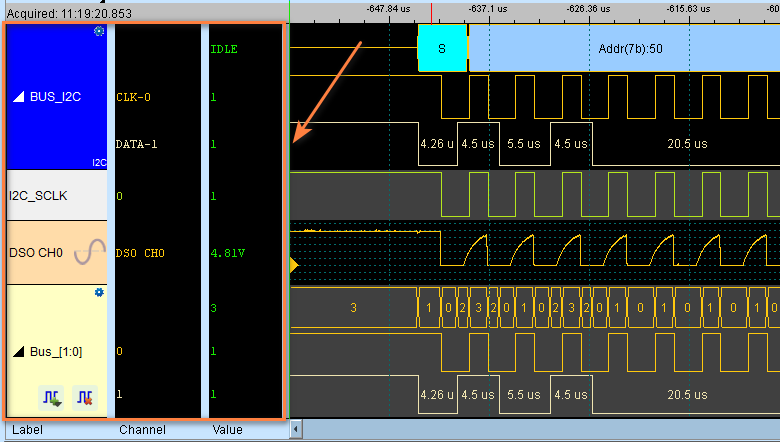

现在我们聚焦于界面左侧的通道标签区域。您可以在此管理所有通道、总线与协议解码器。

通道标签区域显示哪些内容？

• 通道名称与编号
• 总线分组
• 协议解码设置
• 信号活动指示器（若已启用）
• 触发条件（若已启用）

标签类型

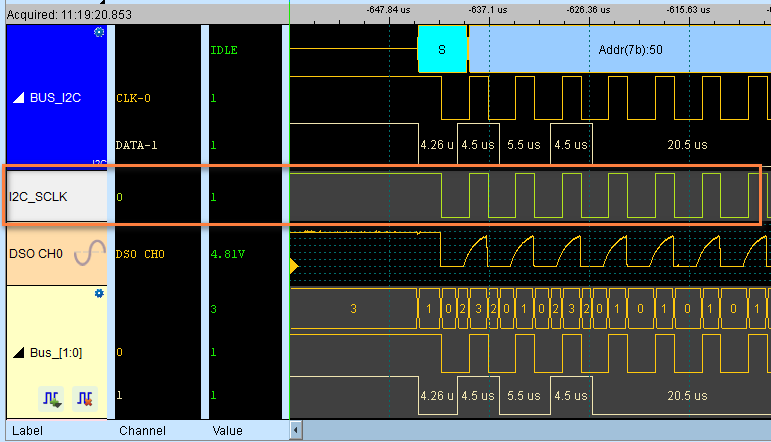

Digital Channel

Analog Channel

Note

仅适用于 Mixed-Signal Oscilloscope 系列。

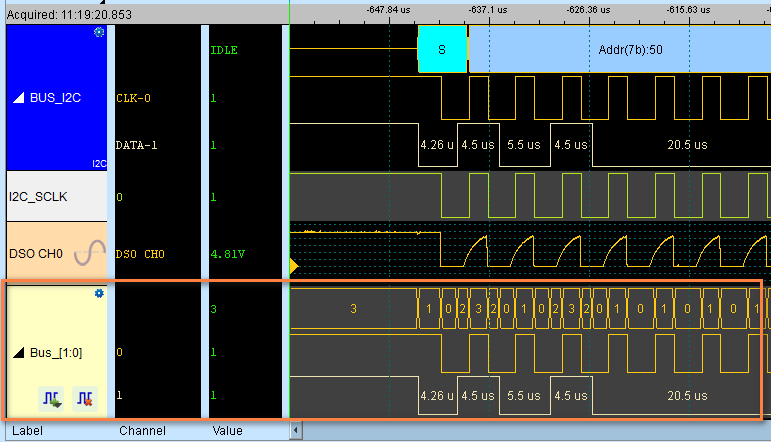

Parallel Bus

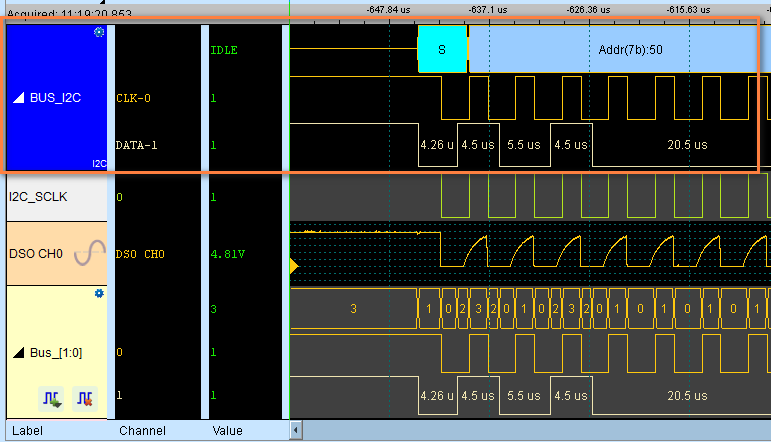

Protocol Decoder

对于协议解码器，标签右上角有一个 图标。单击该图标即可打开协议解码器设置对话框。

操作

添加通道

单击 图标后，会弹出下拉列表，显示可添加的选项。

删除通道

先选中要删除的标签，再单击 按钮以删除所选标签。

合并通道

将一个标签拖动至另一个标签上，即可形成并行总线。

自定义

在通道标签上单击鼠标左键，即可打开通道设置对话框。

这让您可以：

• 从 Signal 下拉列表选择来源，以调整此通道标签的来源（不会变更实际录制的数据）
• 编辑文本字段以重命名通道
• 编辑 Display Format
• 编辑 Colors
• 选择是否使用 inverted display

Tip

请使用具描述性的名称，例如 "SDA"、"Clock"、"CS"，而非 "CH0"、"CH1"，以便更容易理解。

对于协议解码器，您可以勾选 Suspend Decode 复选框，以防止解码器在波形区刷新后分析数据。
