快速开始

逐步导览，协助您使用逻辑分析仪完成首次波形采集、分析与导出。

开始之前

请确认您已具备：

  • 逻辑分析仪硬件已插入 PC 的 USB 端口
  • 可供测试的信号源（例如 I2C 传感器、SPI 设备、振荡器等）
  • 已将信号线连接于逻辑分析仪硬件与信号源之间

  • 已安装最新版逻辑分析仪软件

    • 若尚未安装，请参阅软件安装指南（该章节中文版尚未提供）。

本指南稍后将 I2C 为例说明。

步骤 1：启动逻辑分析仪模式会话

1.1 连接设备

  1. 通过 USB 将逻辑分析仪连接至电脑
  2. 等待设备驱动程序加载
  3. 启动 TravelLogic 软件

1.2 确认连接

检查窗口底部的状态栏（status bar）：

  • 绿色指示灯： 设备已连接且就绪
  • 红色指示灯： 未检测到设备 — 请检查 USB 连接

型号信息应显示于状态栏（例如「LA4136B Connected」）。

步骤 2：采集设置

2.1 使用快速设置（Quick Settings）（建议初学者）

快速设置（Quick Settings）提供常见协议的预设配置，可节省手动设置的时间。它会立即配置所需通道与相关设置。设置特定总线解码时，采样率与阈值会依默认条件自动设置。

若您要采集常见协议（例如 I2C）：

  1. 点击工具栏中的 快速设置（Quick Settings） 按钮

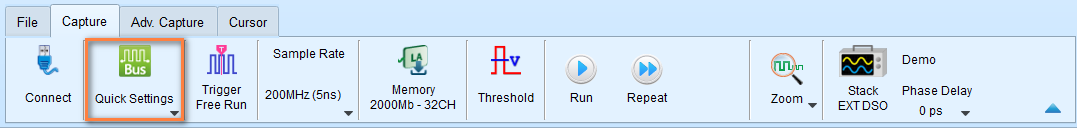

    快速设置（Quick Settings）按钮

  2. 从下拉列表选择要采集的协议。此处选择 I2C，将会弹出窗口以设置 I2C 参数。

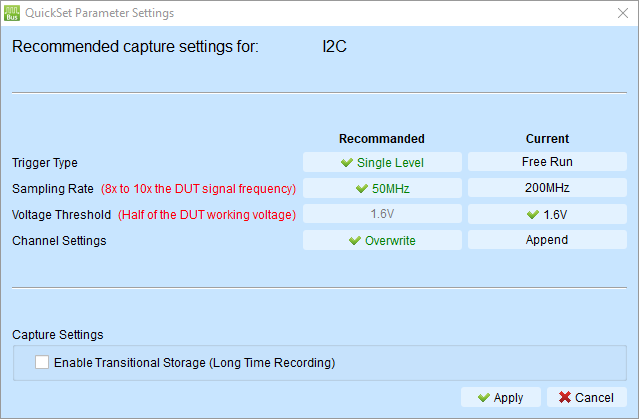

    I2C 快速设置（Quick Settings）

    软件会调整采集设置以适用于 I2C。您可以看到：

    • 采样率（Sample rate） 从 200 MHz 设为 50 MHz（通常选择信号频率的 10 倍）
    • 阈值（Threshold） 设为 1.6V（供应电压的一半，多数情况为 3.3V）
    • 触发类型（Trigger type） 设为单级电平触发（Single Level Trigger）（在信号变化时协助采集数据）
    • 通道设置（Channel Settings） 显示覆盖（Overwrite），表示软件会以 I2C 的新设置覆盖现有通道配置。

    通常 I2C 无需变更参数。点击应用（Apply）即可完成设置。

    Note

    您可随时点击当前（Current）栏中列出的参数，以选取当前的设置。

  3. （可选）您可启用 过渡存储（Transitional Storage） 以采集更长时间的数据。目前请保持未勾选。

  4. 点击应用（Apply）

完成采集设置后，请跳至 步骤 3：采集数据（Capture Data）。

2.2 手动通道配置（高级）

如上所述，快速设置（Quick Settings）适合初学者。若您要手动配置通道，可依下列步骤操作。

针对自定义配置或快速设置（Quick Settings）中未列出的协议：

  1. 在通道标签区域点击 "+"（添加标签（Add Label））按钮
  2. 选择要监视的通道
  3. 点击各通道标签重新命名（例如「Clock」、「Data」、「Enable」）
  4. 将探棒尖端连接至信号源

通道分配提示：

  • 使用与电路相符的描述性名称
  • 熟悉操作前先使用较少通道（4–8 个）
  • 将相关信号分组排列

步骤 3：采集数据

3.1 开始采集数据

  1. 点击工具栏中的开始（Start）按钮（或按 Enter）
  2. 状态变更为「Waiting for trigger」

3.2 触发采集

自动触发：

  • 在电路上产生活动（例如发送 I2C 事务）
  • 满足触发条件时采集会自动停止

手动触发：

  • 点击停止（Stop）按钮，将触发点设于当前时刻

3.3 查看采集数据

采集完成后：

  • 波形显示于波形区
  • 触发点已标记（通常位于显示区中央）
  • 状态栏显示「Stopped」

首次使用提示：

  • 使用鼠标滚轮放大/缩小
  • 按住并拖动以左右平移
  • 寻找预期的信号形态

步骤 4：解码协议（可选）

若您采集了总线协议，可解码以查看事务。

4.1 添加协议解码

若您使用了快速设置（Quick Settings）： 协议解码已配置完成 — 跳至 8.2。

手动解码：

  1. 在通道标签区域点击 "+" → 添加协议解码（Add Protocol Decode）
  2. 选择协议类型（I2C、SPI、UART 等）
  3. 将通道分配至协议信号
  4. 设置协议参数（波特率、地址格式等）
  5. 点击 OK

4.2 查看解码结果

波形区：

  • 协议注释显示于波形上方
  • 显示地址、数据、ACK/NAK 等

报告区：

  • 波形下方显示详细事务表格
  • 每行代表一笔事务
  • 栏位显示地址、数据、控制信号

4.3 解读结果

I2C：

  • 寻找 START 条件
  • 检查从属地址（7 位或 10 位）
  • 验证数据字节
  • 确认 ACK/NAK 响应

SPI：

  • 检查片选（CS）断言
  • 验证 MOSI 数据（主机 → 从属）
  • 验证 MISO 数据（从属 → 主机）
  • 计数时钟周期

UART：

  • 检查起始/停止位
  • 验证波特率检测
  • 寻找帧错误
  • 若已启用奇偶校验，请一并检查

请参阅：总线解码，了解所有支持的协议。

步骤 5：保存与导出

保留您的工作并分享结果。

5.1 保存波形文件

  1. 点击文件（File） → 保存（Save）（或另存为（Save As））
  2. 选择位置与文件名
  3. 保存为 .TLW 格式（保留所有设置）
  4. 点击保存（Save）

优点： 之后可重新打开文件，所有解码与游标设置均完整保留。

5.2 导出解码报告

  1. 在报告区（Report Area）中，点击保存（Save）按钮
  2. 选择 CSV 或 TXT 格式
  3. 选择位置与文件名
  4. 点击保存（Save）

使用场景：

  • 导入 Excel 进行分析
  • 纳入测试报告
  • 与团队成员分享

5.3 导出至其他工具

波形查看器（GTKWave 等）：

  1. 点击文件（File） → 另存为（Save As）
  2. 选择 Value Change Dump (*.vcd) 格式
  3. 保存文件

MATLAB 分析：

  1. 点击文件（File） → 另存为（Save As）
  2. 选择 MATLAB array file (*.m) 格式
  3. 保存文件

详见：导出数据（Export Data） 了解所有导出选项。

步骤 6：进阶分析（可选）

游标可让您精确测量事件之间的时间。

6.1 添加游标

  1. 按住 Shift 键
  2. 在波形上点击以放置第一个游标（Cursor 1）
  3. 再次点击以放置第二个游标（Cursor 2）

结果： 时间差（ΔT）显示于屏幕底部。

6.2 移动游标

  1. 按住并拖动游标线以重新定位
  2. 或使用方向键微调（需先选取游标）

6.3 常见测量

测量时钟周期：

  • 将 Cursor 1 置于上升沿
  • 将 Cursor 2 置于下一个上升沿
  • ΔT = 时钟周期
  • 频率 = 1 ÷ ΔT

测量脉冲宽度：

  • 将 Cursor 1 置于上升沿
  • 将 Cursor 2 置于下降沿
  • ΔT = 高电平脉冲宽度

测量建立时间（setup time）：

  • 将 Cursor 1 置于数据变化处
  • 将 Cursor 2 置于时钟沿
  • ΔT = 建立时间

详见：游标测量（Cursor Measurements） 了解进阶游标操作。

步骤 6.4：使用统计与测量

对信号产生自动化测量。

6.4.1 打开波形统计

  1. 在报告区工具栏（Report Area toolbar）中，选择波形数据统计（Waveform Data Statistics）
  2. 选择要测量的通道
  3. 从下拉列表选择测量类型

6.4.2 常见测量

频率测量：

  • 选择通道（例如 Clock 信号）
  • 选择频率（Frequency）测量
  • 结果显示于报告区

周期测量：

  • 选择通道
  • 选择周期（Period）测量
  • 显示连续边沿之间的时间

脉冲宽度：

  • 选择通道
  • 选择正脉冲宽度（Positive pulse width）或负脉冲宽度（Negative pulse width）
  • 显示高/低电平持续时间

6.4.3 通道间延迟

测量两个信号之间的时序关系：

  1. 选择第一个通道
  2. 选择延迟测量类型（例如「Channel rising to channel falling delay」）
  3. 提示时选择第二个通道
  4. 延迟时间显示于报告中

详见：报告区 — 波形统计（Report Area - Waveform Statistics） 了解所有测量类型。

后续步骤

提升技能

高级功能

练习场景

场景 1：验证 I2C 通信

  • 设置 I2C 解码
  • 采集传感器读取事务
  • 验证地址与数据字节
  • 测量时钟频率与占空比

场景 2：调试 SPI 时序

  • 设置 SPI 解码
  • 在建立时间与保持时间处放置游标
  • 验证时序符合数据手册规格
  • 导出时序测量结果

场景 3：分析 UART 问题

  • 以已知波特率设置 UART 解码
  • 采集通信
  • 检查帧错误
  • 测量实际与预期波特率

疑难排解提示

问题：采集无法触发

  • 检查触发通道是否已连接
  • 确认信号有活动（产生转换）
  • 尝试手动触发以完成采集
  • 将触发 Pass Count 设为 0

问题：波形看起来有噪声

问题：解码显示错误

  • 确认通道分配正确
  • 确认采样率足够高（≥10× 信号频率）
  • 确认协议设置（波特率、时钟极性等）
  • 确认阈值电压符合逻辑家族

问题：无法看到足够的波形
