电源序列验证

Note

此功能不支持 TravelBus 系列产品。

概览

在前面的章节中，我们介绍了波形统计与游标，供您对采集的数据进行测量分析。这两项工具可应用于调试中的各种场景。

这在现代电子系统中非常重要。一些使用案例如：

主板上的电源开/关序列验证
重复的测量序列
设计验证

在本章节中，我们将说明如何进一步为这些测量加入限制条件，以确保时序符合要求，并确保逐步对元件供电与断电的电源序列正确，避免造成损坏。

逐步操作流程

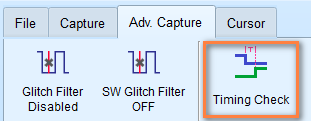

在工具栏的高级采集（Adv. Capture）选项卡中找到时序检查（Timing Check）按钮，点击以打开时序检查对话框。
选择要使用的配置文件（.csv）。
选择要进入的模式：时序检查（Timing Check）或 H/W Strap。
设置完成后，点击开始（Start）按钮开始采集。
完成后，软件会分析结果并显示每项测量的 Pass/Fail 状态。

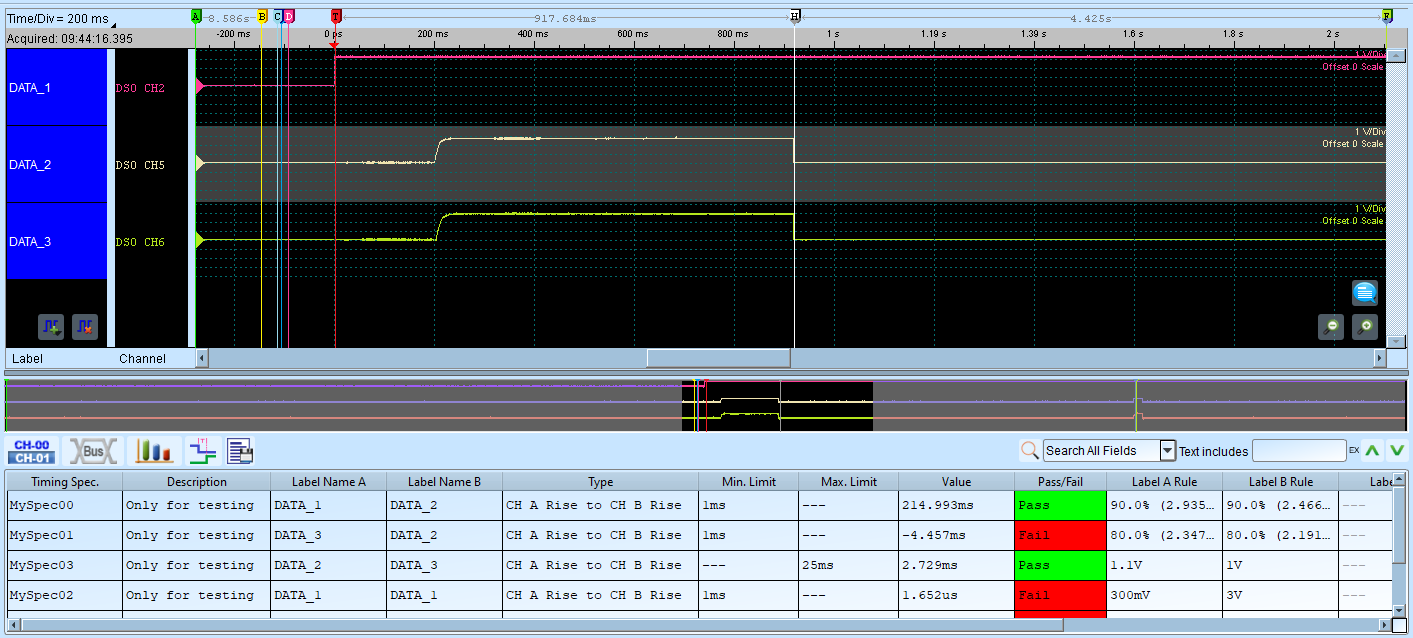

下方为时序检查报告的示例画面：

配置文件格式

以下说明如何构建配置文件。配置文件为 CSV 格式，由多个区段组成，各区段定义所需的采集设置。

配置文件格式要求

每个区段开头为字段名称
以逗号分隔数值
每个区段结尾以分号（;）结束
双斜线（//）后的注释会被忽略

有效格式示例：

[SampleRate]
200MHz
;

[DigitalSampleRate]
25MHz
;

若需要示例配置文件供参考，请联系我们：service@acute.com.tw。

设置速查表

SampleRate

输入采样率数值，单位：MHz、KHz、Hz。

示例：

[SampleRate]
200MHz
;

Note

可使用的最大采样率范围会受通道数量与触发类型影响。最小采样率不可低于 100 kHz。

若设置了 SampleRate，AnalogSampleRate 与 DigitalSampleRate 将会设为相同数值。

AnalogSampleRate

Note

此设置仅适用于混合信号示波器（Mixed-Signal Oscilloscope）系列。

输入模拟采样率数值，单位：MHz、KHz、Hz。

示例：

[AnalogSampleRate]
100MHz
;

DigitalSampleRate

输入数字采样率数值，单位：MHz、KHz、Hz。

示例：

[DigitalSampleRate]
100MHz
;

ChannelNumber

Note

此设置仅适用于 TravelLogic 系列。

Note

可用通道数量会依采样率以及是否启用/禁用过渡存储模式而有所不同。

指定要使用的通道数量。

采样率	LA 非过渡模式	LA 过渡模式
2 GHz	0:3（4 通道）	0:2（3 通道）
1 GHz	0:7（8 通道）	0:5（6 通道）
500 MHz	0:15（16 通道）	0:11（12 通道）
250 MHz, 200MHz	0:31（32 通道）	0:23（24 通道）

示例：

[ChannelNumber]
24
;

RecordLength

设置录制内存深度。单位：MB、Mb。

最大录制内存深度依不同型号而异。数值不可低于 16 Mb。

示例：

[RecordLength]
100Mb
;

TransitionalMode

启用或禁用过渡存储模式。

设为 1 以启用过渡存储模式，0 以禁用。

示例：

[TransitionalMode]
1 // 过渡存储模式 ON
;

Note

使用混合信号示波器（Mixed-Signal Oscilloscope）系列的模拟通道时，此设置会被忽略。

Threshold

设置逻辑电平检测的电压阈值。单位：mV 或 V。

TravelLogic 系列的电压阈值范围为 ±5V。

混合信号示波器（Mixed-Signal Oscilloscope）系列的电压阈值范围为 ±20V。

示例：

[Threshold]
1.6V // Ch 00-07
1.5V // Ch 08-15
1.2V // Ch 16-23 or secondary for Ch00-07
2.5V // Ch 24-31 or secondary for Ch08-15
;

Note

TravelLogic 系列启用施密特电路功能时，Channel 16-31 将变为次要参考阈值电压。混合信号示波器系列不受影响。

UseSchmittCircuit

TravelLogic 系列设为 1 以启用施密特电路功能，0 以禁用。这会影响电压电平参数的意义，且可用通道数上限将降至 16 通道。

混合信号示波器（Mixed-Signal Oscilloscope）系列使用此参数启用硬件施密特电路迟滞功能，可用通道数不受影响。

示例：

[UseSchmittCircuit]
1 // 输入 1 以启用施密特电路
;

Hysteresis

Note

此参数仅适用于混合信号示波器（Mixed-Signal Oscilloscope）系列。

启用或禁用硬件施密特电路迟滞功能。设为 1 以启用，0 以禁用。

示例：

[Hysteresis]
1 // 输入 1 以启用硬件施密特电路迟滞功能
;

Channel

通道设置及其属性。各字段定义如下：

通道选择：CH0（数字通道 0）、CH(A)0（模拟通道 0）
标签名称：最多 31 个英数字符
模式（选填）：TimingCheck、HwStrap 或 TimingCheck+HwStrap

模式	说明
TimingCheck	通道仅用于时序检查，在 H/W Strap 中隐藏
HwStrap	通道仅用于硬件 Strap，在时序检查中隐藏
TimingCheck+HwStrap	两种模式皆可用

预期最大电压（选填）：模拟通道使用，单位：mV、V
预期最小电压（选填）：模拟通道使用，单位：mV、V

示例（数字通道）：

[Channel]
CH20, MyData0, HwStrap
CH22, MyData1, TimingCheck
CH24, MyData2, TimingCheck+HwStrap
;

示例（模拟通道）：

[Channel]
// (Analog Channel settings. ONLY for Mixed-Signal Oscilloscope series)
CH(A)1, VCC (1.8V) //Analog CH1, Using the default voltage division and offset
CH(A)2, VDD (1.5V) //Analog CH2, Using the default voltage division and offset
CH(A)3, AAA, TimingCheck, 1.5V // Analog CH3, Set up the max voltage division
CH(A)4, BBB,, 1.0V // Analog CH4, Set up the max voltage division
CH(A)5, CCC,, 2.0V, 1.0V // Analog CH5, Set up the max & min voltage division
;

Tip

此区段可接受多行输入。

AnalogChannel

Note

此区段仅适用于混合信号示波器（Mixed-Signal Oscilloscope）系列。

设置模拟通道及其属性。各字段定义如下：

通道选择：CH(A)0（模拟通道 0）。MSO3000 系列请使用 DSO CH1 表示模拟通道 1。
标签名称：最多 31 个英数字符
电压档位：

单位：V、mV
电压偏移：

单位：V、mV
（选填）探头衰减

Note

仅适用于 MSO3000 系列。
（选填）带宽限制：单位：FULL、20MHz、100MHz

Note

仅适用于 MSO3000 系列。
（选填）耦合：单位：DC、AC

Note

仅适用于 MSO3000 系列。

示例：

[AnalogChannel] // MSO3K settings sample
// Analog CH1, display name is MyVolt1, voltage division 1V, voltage offset +1.0 division, x10 probe attenuation, FULL bandwidth, DC coupling
DSO CH1, MyVolt1, 1V, 1.0, 10, FULL, DC

// Analog CH4, display name is MyVolt2, voltage division 500mV, voltage offset -3.0 division, x1 probe attenuation, bandwidth limited to 20MHz, AC coupling
DSO CH4, MyVolt2, 500mV, -3.0, 1, 20MHz, AC
;

[AnalogChannel] // MSO2K settings sample
CH(A)3, MyVolt5, 1V, 1.0 //Analog CH3, display name is MyVolt5, voltage division 1V, voltage offset +1.0 division
;

Trigger

单行输入，定义触发条件。各字段定义如下：

触发通道标签：参照 Channel 中定义的标签
触发类型：
- CHANNEL_LOW
- CHANNEL_HIGH
- CHANNEL_ANY
- CHANNEL_RISING
- CHANNEL_FALLING
- CHANNEL_CHANGING
- ANALOG_CH_RISING（仅适用于混合信号示波器系列）
- ANALOG_CH_FALLING（仅适用于混合信号示波器系列）
模式（选填）：TimingCheck、HwStrap 或 TimingCheck+HwStrap
电压（选填）：模拟通道使用，单位：mV、V

示例：

MyData2 通道标签（对应 Channel 中的设置）在 HwStrap 模式下上升时触发

[Trigger]
MyData1, CHANNEL_RISING, HwStrap
;

MyData2 通道标签（对应 Channel 中的设置）在 TimingCheck 模式下上升时触发

[Trigger]
MyData2, CHANNEL_RISING, TimingCheck
;

模拟通道上升（VCC (1.8V)）

[Trigger] //Analog Trigger (Only for MSO series)
// Triggered when Analog Ch1 rising equal or more than 1.5V
VCC (1.8V), ANALOG_CH_RISING, TimingCheck, 1.5V
;

TriggerPosition

设置内存中的触发点位置。单位：%。

示例：

[TriggerPosition]
20% // 将触发位置设为 20%
;

RangeStart

使用游标参考设置测量起始位置。

可接受值：CursorA 至 CursorZ。

示例：

[RangeStart]
CursorS // 测量从 Cursor S 开始
;

RangeEnd

使用游标参考设置测量结束位置。

可接受值：CursorA 至 CursorZ。

示例：

[RangeEnd]
CursorE // 测量在 Cursor E 结束
;

TimingCheck

多行输入，定义时序测量与规格。各字段定义如下：

规格名称：仅供显示
规格说明：仅供显示
目标 CH A：参照 Channel 中定义的通道标签
目标 CH B：参照 Channel 中定义的通道标签
时序检查类型：
- CHA_RISE_TO_CHB_RISE：第一个 CH A 上升沿至第一个 CH B 上升沿
- CHA_RISE_TO_CHB_FALL：第一个 CH A 上升沿至第一个 CH B 下降沿
- CHA_FALL_TO_CHB_RISE：第一个 CH A 下降沿至第一个 CH B 上升沿
- CHA_FALL_TO_CHB_FALL：第一个 CH A 下降沿至第一个 CH B 下降沿
- CHA_RISE_TO_NEXT_CHB_RISE：第一个 CH A 上升沿之后的下一个 CH B 上升沿
- CHA_RISE_TO_NEXT_CHB_FALL：第一个 CH A 上升沿之后的下一个 CH B 下降沿
- CHA_FALL_TO_NEXT_CHB_RISE：第一个 CH A 下降沿之后的下一个 CH B 上升沿
- CHA_FALL_TO_NEXT_CHB_FALL：第一个 CH A 下降沿之后的下一个 CH B 下降沿
- CHA_RISE_TO_PREV_CHB_RISE：第一个 CH A 上升沿至前一个 CH B 上升沿
- CHA_RISE_TO_PREV_CHB_FALL：第一个 CH A 上升沿至前一个 CH B 下降沿
- CHA_FALL_TO_PREV_CHB_RISE：第一个 CH A 下降沿至前一个 CH B 上升沿
- CHA_FALL_TO_PREV_CHB_FALL：第一个 CH A 下降沿至前一个 CH B 下降沿
- CHA_RISE_TO_FAREST_CHB_RISE
- CHA_RISE_TO_FAREST_CHB_FALL
- CHA_FALL_TO_FAREST_CHB_RISE
- CHA_FALL_TO_FAREST_CHB_FALL
- CHA_HIGH_TIME
- CHA_LOW_TIME
- CHA_HIGH_PULSE_COUNT
- CHA_LOW_PULSE_COUNT
- CHA_RISE_EDGE_COUNT
- CHA_FALL_EDGE_COUNT
- CHA_EDGE_COUNT
以下测量仅适用于混合信号示波器（Mixed-Signal Oscilloscope）系列。
- CHA_SLEW_RATE
- CHA_V_MAX
- CHA_V_MIN
- CHA_V_PP
- CHA_V_HIGH
- CHA_V_LOW
- CHA_V_AMPLITUDE
- CHA_V_MEAN
- CHA_RISE_TIME
- CHA_FALL_TIME
下限：

时间测量单位：ns、us、ms、s

电压测量单位：mV、V

转换速率测量单位：mV/us、mV/ms、V/us、V/ms

X 表示无限制。
上限：

时间测量单位：ns、us、ms、s

电压测量单位：mV、V

转换速率测量单位：mV/us、mV/ms、V/us、V/ms

X 表示无限制。
（选填）CH A 参考电压

模拟通道使用，单位：mV、V

示例：90% 表示参考通道电压的 90%。

示例：1.5V 表示直接设置参考电压。
（选填）CH B 参考电压

模拟通道使用，单位：mV、V

示例：90% 表示参考通道电压的 90%。

示例：1.5V 表示直接设置参考电压。
（选填）CH A 通过次数

忽略条件符合的前 N 次。
（选填）CH B 通过次数

忽略条件符合的前 N 次。

示例：

[TimingCheck]
Spec_00, Desc_00, MyData0, MyData1, CHA_RISE_TO_CHB_RISE, 1ns, 10ms
Spec_01, Desc_01, MyData1, MyData2, CHA_FALL_TO_CHB_RISE, X, 100ms
Spec_02, Desc_02, MyData2, MyData3, CHA_FALL_TO_CHB_FALL, 100us, X
;

模拟通道示例（仅限混合信号示波器系列）

[TimingCheck]
Spec_00, Desc_00, VDD (1.5V), VCC (1.8V), CHA_RISE_TO_CHB_RISE, 10ms, 20ms, 90%, 90%, 0, 0
Spec_01, Desc_01, VDD (1.5V), VCC (1.8V), CHA_RISE_TO_CHB_RISE, 1ms, 5ms, 80%, 80%, 0, 0
Spec_02, Desc_02, CH0 (3.3V), CH0 (3.3V), CHA_SLEW_RATE, 20mV/ms, 50mV/us // Rising
Spec_03, Desc_03, CH0 (3.3V), CH0 (3.3V), CHA_SLEW_RATE, 50mV/ms, 20mV/us // Falling
Spec_04, Desc_04, CH0 (3.3V),, CHA_V_HIGH, 500mV, 600mV // Voltage High
Spec_05, Desc_05, CH0 (3.3V),, CHA_RISE_TIME, 50ms, 100ms // Rise Time
;

HWStrap

单行输入，定义硬件 Strap 条件。各字段定义如下：

目标通道：CH0（数字通道 0），仅供显示。
目标通道标签：参照 Channel 中定义的标签
参考通道标签：参照 Channel 中定义的标签
参考通道类型：

参考通道类型

CHANNEL_RISING

CHANNEL_FALLING

CHANNEL_CHANGING
规格值：输入 0 或 1 作为预期值，结果不符预期时判定为失败。
CH A 参考电压：模拟通道使用

单位可为电压（mV、V）或百分比（%）。

示例：90% 表示参考通道电压的 90%。

示例：1.5V 表示直接设置参考电压。
CH B 参考电压：模拟通道使用

单位可为电压（mV、V）或百分比（%）。

示例：90% 表示参考通道电压的 90%。

示例：1.5V 表示直接设置参考电压。
CH A 通过次数：

忽略条件符合的前 N 次。
CH B 通过次数：输入 0 或 1 作为预期值。

忽略条件符合的前 N 次。

示例：

[HwStrap]
CH0, MyData0, MyData1, CHANNEL_RISING, 1
CH1, MyData1, MyData2, CHANNEL_RISING, 1
CH2, MyData2, MyData3, CHANNEL_FALLING, 0
;

模拟通道示例（仅限混合信号示波器系列）

[HwStrap] //Analog Channel (MSO series ONLY)
CH(A)1, VCC (1.8V), VDD (1.5V), CHANNEL_RISING, 1, 90%, 90%, 0, 0
;

参考通道类型
`CHANNEL_RISING`
`CHANNEL_FALLING`
`CHANNEL_CHANGING`
