环境选项

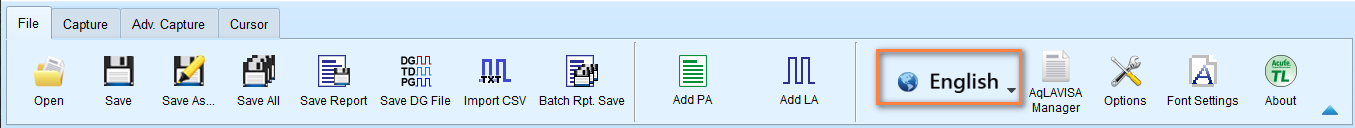

语言

可用语言

English
Traditional Chinese (繁體中文)
Simplified Chinese (简体中文)

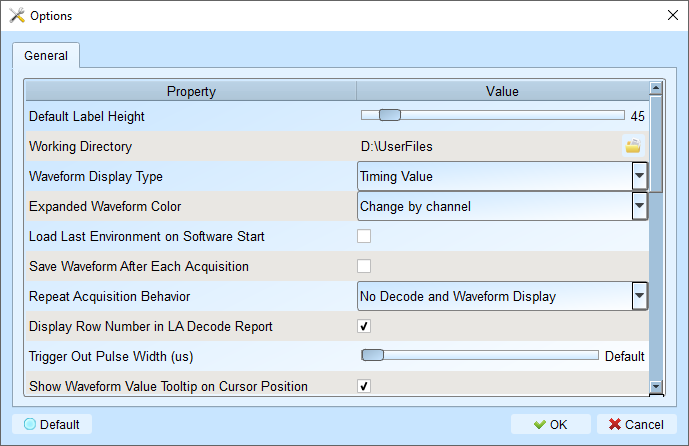

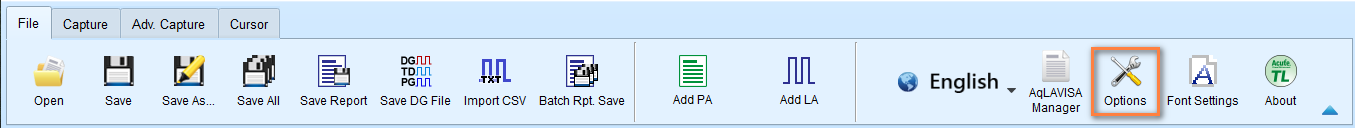

选项

标示粗体的值为默认值。

Default Label Height：45 — 修改波形区的默认通道高度。
Working Directory：运行期间临时文件与波形的存放位置。
- Windows 用户默认为 C:\Users\\Documents\Acute\
Waveform Display Type：Time value — 选择波形边缘之间显示的内容：
- Time value：显示高／低状态的持续时间
- Logic value：在波形上显示 0/1
- None：简洁波形视图
- Time value (Without Unit)：显示高／低状态持续时间，不显示单位
Expanded Waveform Color：Channel by channel — 为各通道启用不同颜色。
- Same as origin：所有通道使用统一颜色。
- Channel by channel：为各通道启用不同颜色。
Load Last Environment On Software Start：Disabled — 启动应用程序时还原先前的设置（不含波形）。
Save Waveform After Each Acquisition：Disabled — 每次采集后自动保存至工作目录。适用于重复采集。
Repeat Acquisition Behavior：No Decode and Waveform Display — 配置重复采集期间的波形解码显示行为。
- No Decode and Waveform Display：较快采集，稍后再分析
- Apply Decode and Waveform Display (1s Gap)：每 1 秒更新波形解码显示
- Apply Decode and Waveform Display (2s Gap)：每 2 秒更新波形解码显示
- Apply Decode and Waveform Display (5s Gap)：每 5 秒更新波形解码显示
取舍：更新越快可提供实时反馈，但复杂解码可能影响性能。
Display Row Number In LA Decode Report：Enabled — 在报告区左侧显示行号。
Trigger Out Pulse Width (μs)：Default — 从触发点至采集结束的默认长度。
Show Waveform Value Tooltip On Cursor Position：Enabled — 游标悬停时显示通道编号与总线解码名称。
Auto-reconnect Device：Enabled — 设备离线后重新插入时自动重新连接。
Show Channel Information In Waveform Display：Enabled — 在波形区显示通道编号。
Show Value Information In Waveform Display：Disabled — 在波形区显示当前逻辑电平。
Show Trigger Information In Waveform Display：Disabled — 在通道标签上显示触发设置值。
Show Channel Activity In Waveform Display：Disabled — 摘要各通道的边缘过渡。
Use Multicore Processing：Enabled — 启用多核 CPU 以加速数据处理。
Display Waveform Time Scale Dash Line：Enabled — 加入垂直线以对齐波形区与报告区。
Use Multicore Processing：Enabled — 启用多核 CPU 以加速数据处理。
Display Report Timestamp Information：Show Timing with Date Time Info — 选择报告显示的时间戳格式。
- Show Timing Info：以 HH:MM:SS.SSS 格式显示时间信息
- Show Timing Info With Date Time Info：以 YYYY-MM-DD HH:MM:SS.SSS 格式显示时间信息
- Show Sample Count：以 1234567890 格式显示时间信息
Show Cursor Position In Decode/Transition Report：Enabled — 在报告时间字段显示游标位置。
Show Cursor Separate Time On Cursor Bar：Enabled — 在游标栏上显示游标之间的时间间隔。
Cursor Font Size In Report Area：6 — 调整报告中游标位置的字体大小（4 - 15）。
Report Data Display Byte Number：8 — 设置每个报告字段显示的字节数（选项：8、16、24、32）。
Display Waveform Time Scale Dash Line：Enabled — 加入垂直线以对齐波形区与报告区。
Enable Label Combine By Mouse Dragging：Enabled — 将一个通道标签拖曳至另一个以合并通道。
Max. Logic Analyzer Cursor Measurement Tab Count：3 — 设置游标测量组数量（3-10）。
Detail Report Byte Numbers：4096 — 限制每份详细报告显示的字节数（选项：1024、2048、4096、8192、16384、32768、65536）。
Stop Waveform Acquisition When Cursor Reaches End Of Capture：Disabled — 游标到达采集结尾时停止波形采集。
