快速開始

逐步導覽，協助您使用邏輯分析儀完成首次波形擷取、分析與匯出。

開始之前

請確認您已具備：

  • 邏輯分析儀硬體已插入 PC 的 USB 連接埠
  • 可供測試的訊號來源（例如 I2C 感測器、SPI 裝置、振盪器等）
  • 已將訊號線連接於邏輯分析儀硬體與訊號來源之間

  • 已安裝最新版邏輯分析儀軟體

    • 若尚未安裝，請參閱軟體安裝指南（該章節中文版尚未提供）。

本指南稍後將以 I2C 為例說明。

步驟 1：啟動邏輯分析儀模式工作階段

1.1 連接裝置

  1. 透過 USB 將邏輯分析儀連接至電腦
  2. 等待裝置驅動程式載入
  3. 啟動 TravelLogic 軟體

1.2 確認連線

檢查視窗底部的狀態列（status bar）：

  • 綠色指示燈： 裝置已連線且就緒
  • 紅色指示燈： 未偵測到裝置 — 請檢查 USB 連線

型號資訊應顯示於狀態列（例如「LA4136B Connected」）。

步驟 2：擷取設定

2.1 使用快速設定（Quick Settings）（建議初學者）

快速設定（Quick Settings）提供常見協定的預設配置，可節省手動設定的時間。它會立即配置所需通道與相關設定。設定特定匯流排解碼時，取樣率與臨界值會依預設條件自動設定。

若您要擷取常見協定（例如 I2C）：

  1. 點選工具列中的 快速設定（Quick Settings） 按鈕

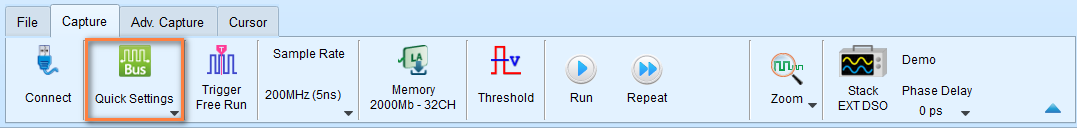

    快速設定（Quick Settings）按鈕

  2. 從下拉清單選擇要擷取的協定。此處選擇 I2C，將會彈出視窗以設定 I2C 參數。

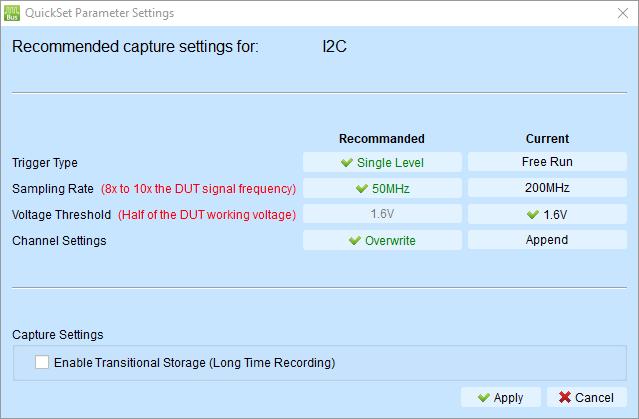

    I2C 快速設定（Quick Settings）

    軟體會調整擷取設定以適用於 I2C。您可以看到：

    • 取樣率（Sample rate） 從 200 MHz 設為 50 MHz（通常選擇訊號頻率的 10 倍）
    • 臨界值（Threshold） 設為 1.6V（供應電壓的一半，多數情況為 3.3V）
    • 觸發類型（Trigger type） 設為單階位準觸發（Single Level Trigger）（在訊號變化時協助擷取資料）
    • 通道設定（Channel Settings） 顯示覆寫（Overwrite），表示軟體會以 I2C 的新設定覆寫現有通道配置。

    通常 I2C 無需變更參數。點選套用（Apply）即可完成設定。

    Note

    您可隨時點選目前（Current）欄中列出的參數，以選取目前的設定。

  3. （選用）您可啟用 過渡儲存（Transitional Storage） 以擷取更長時間的資料。目前請保持未勾選。

  4. 點選套用（Apply）

完成擷取設定後，請跳至 步驟 3：擷取資料（Capture Data）。

2.2 手動通道配置（進階）

如上所述，快速設定（Quick Settings）適合初學者。若您要手動配置通道，可依下列步驟操作。

針對自訂配置或快速設定（Quick Settings）中未列出的協定：

  1. 在通道標籤區域點選 "+"（新增標籤（Add Label））按鈕
  2. 選擇要監視的通道
  3. 點選各通道標籤重新命名（例如「Clock」、「Data」、「Enable」）
  4. 將探棒尖端連接至訊號來源

通道指派提示：

  • 使用與電路相符的描述性名稱
  • 熟悉操作前先使用較少通道（4–8 個）
  • 將相關訊號分組排列

步驟 3：擷取資料

3.1 開始擷取資料

  1. 點選工具列中的開始（Start）按鈕（或按 Enter）
  2. 狀態變更為「Waiting for trigger」

3.2 觸發擷取

自動觸發：

  • 在電路上產生活動（例如傳送 I2C 交易）
  • 滿足觸發條件時擷取會自動停止

手動觸發：

  • 點選停止（Stop）按鈕，將觸發點設於目前時刻

3.3 檢視擷取資料

擷取完成後：

  • 波形顯示於波形區
  • 觸發點已標記（通常位於顯示區中央）
  • 狀態列顯示「Stopped」

首次使用提示：

  • 使用滑鼠滾輪放大/縮小
  • 按住並拖曳以左右平移
  • 尋找預期的訊號型態

步驟 4：解碼協定（選用）

若您擷取了匯流排協定，可解碼以檢視交易。

4.1 新增協定解碼

若您使用了快速設定（Quick Settings）： 協定解碼已配置完成 — 跳至 8.2。

手動解碼：

  1. 在通道標籤區域點選 "+" → 新增協定解碼（Add Protocol Decode）
  2. 選擇協定類型（I2C、SPI、UART 等）
  3. 將通道指派至協定訊號
  4. 設定協定參數（鮑率、位址格式等）
  5. 點選 OK

4.2 檢視解碼結果

波形區：

  • 協定註解顯示於波形上方
  • 顯示位址、資料、ACK/NAK 等

報告區：

  • 波形下方顯示詳細交易表格
  • 每列代表一筆交易
  • 欄位顯示位址、資料、控制訊號

4.3 解讀結果

I2C：

  • 尋找 START 條件
  • 檢查從屬位址（7 位元或 10 位元）
  • 驗證資料位元組
  • 確認 ACK/NAK 回應

SPI：

  • 檢查晶片選擇（CS）斷言
  • 驗證 MOSI 資料（主機 → 從屬）
  • 驗證 MISO 資料（從屬 → 主機）
  • 計數時脈週期

UART：

  • 檢查起始/停止位元
  • 驗證鮑率偵測
  • 尋找框架錯誤
  • 若已啟用同位檢查，請一併檢查

請參閱：匯流排解碼，了解所有支援的協定。

步驟 5：儲存與匯出

保留您的工作並分享結果。

5.1 儲存波形檔

  1. 點選檔案（File） → 儲存（Save）（或另存新檔（Save As））
  2. 選擇位置與檔名
  3. 儲存為 .TLW 格式（保留所有設定）
  4. 點選儲存（Save）

優點： 之後可重新開啟檔案，所有解碼與游標設定均完整保留。

5.2 匯出解碼報告

  1. 在報告區（Report Area）中，點選儲存（Save）按鈕
  2. 選擇 CSV 或 TXT 格式
  3. 選擇位置與檔名
  4. 點選儲存（Save）

使用情境：

  • 匯入 Excel 進行分析
  • 納入測試報告
  • 與團隊成員分享

5.3 匯出至其他工具

波形檢視器（GTKWave 等）：

  1. 點選檔案（File） → 另存新檔（Save As）
  2. 選擇 Value Change Dump (*.vcd) 格式
  3. 儲存檔案

MATLAB 分析：

  1. 點選檔案（File） → 另存新檔（Save As）
  2. 選擇 MATLAB array file (*.m) 格式
  3. 儲存檔案

詳見：匯出資料（Export Data） 了解所有匯出選項。

步驟 6：進階分析（選用）

游標可讓您精確量測事件之間的時間。

6.1 新增游標

  1. 按住 Shift 鍵
  2. 在波形上點選以放置第一個游標（Cursor 1）
  3. 再次點選以放置第二個游標（Cursor 2）

結果： 時間差（ΔT）顯示於螢幕底部。

6.2 移動游標

  1. 按住並拖曳游標線以重新定位
  2. 或使用方向鍵微調（需先選取游標）

6.3 常見量測

量測時脈週期：

  • 將 Cursor 1 置於上升邊緣
  • 將 Cursor 2 置於下一個上升邊緣
  • ΔT = 時脈週期
  • 頻率 = 1 ÷ ΔT

量測脈衝寬度：

  • 將 Cursor 1 置於上升邊緣
  • 將 Cursor 2 置於下降邊緣
  • ΔT = 高電位脈衝寬度

量測建立時間（setup time）：

  • 將 Cursor 1 置於資料變化處
  • 將 Cursor 2 置於時脈邊緣
  • ΔT = 建立時間

詳見：游標量測（Cursor Measurements） 了解進階游標操作。

步驟 6.4：使用統計與量測

對訊號產生自動化量測。

6.4.1 開啟波形統計

  1. 在報告區工具列（Report Area toolbar）中，選擇波形資料統計（Waveform Data Statistics）
  2. 選擇要量測的通道
  3. 從下拉清單選擇量測類型

6.4.2 常見量測

頻率量測：

  • 選擇通道（例如 Clock 訊號）
  • 選擇頻率（Frequency）量測
  • 結果顯示於報告區

週期量測：

  • 選擇通道
  • 選擇週期（Period）量測
  • 顯示連續邊緣之間的時間

脈衝寬度：

  • 選擇通道
  • 選擇正脈衝寬度（Positive pulse width）或負脈衝寬度（Negative pulse width）
  • 顯示高/低電位持續時間

6.4.3 通道間延遲

量測兩個訊號之間的時序關係：

  1. 選擇第一個通道
  2. 選擇延遲量測類型（例如「Channel rising to channel falling delay」）
  3. 提示時選擇第二個通道
  4. 延遲時間顯示於報告中

詳見：報告區 — 波形統計（Report Area - Waveform Statistics） 了解所有量測類型。

後續步驟

提升技能

進階功能

練習情境

情境 1：驗證 I2C 通訊

  • 設定 I2C 解碼
  • 擷取感測器讀取交易
  • 驗證位址與資料位元組
  • 量測時脈頻率與工作週期

情境 2：除錯 SPI 時序

  • 設定 SPI 解碼
  • 在建立時間與保持時間處放置游標
  • 驗證時序符合資料手冊規格
  • 匯出時序量測結果

情境 3：分析 UART 問題

  • 以已知鮑率設定 UART 解碼
  • 擷取通訊
  • 檢查框架錯誤
  • 量測實際與預期鮑率

疑難排解提示

問題：擷取無法觸發

  • 檢查觸發通道是否已連接
  • 確認訊號有活動（產生轉換）
  • 嘗試手動觸發以完成擷取
  • 將觸發 Pass Count 設為 0

問題：波形看起來有雜訊

問題：解碼顯示錯誤

  • 確認通道指派正確
  • 確認取樣率足夠高（≥10× 訊號頻率）
  • 確認協定設定（鮑率、時脈極性等）
  • 確認臨界值電壓符合邏輯家族

問題：無法看到足夠的波形
