MIPI DSI (MIPI Display Serial Interface)
MIPI DSI 协议分析设置。
更多应用、连接与量测说明请见 Protocol Solution — MIPI D-PHY。
Supported Models
BusFinder
BF7000 全系列都支援 此功能需要额外购买 option 的功能。
Settings

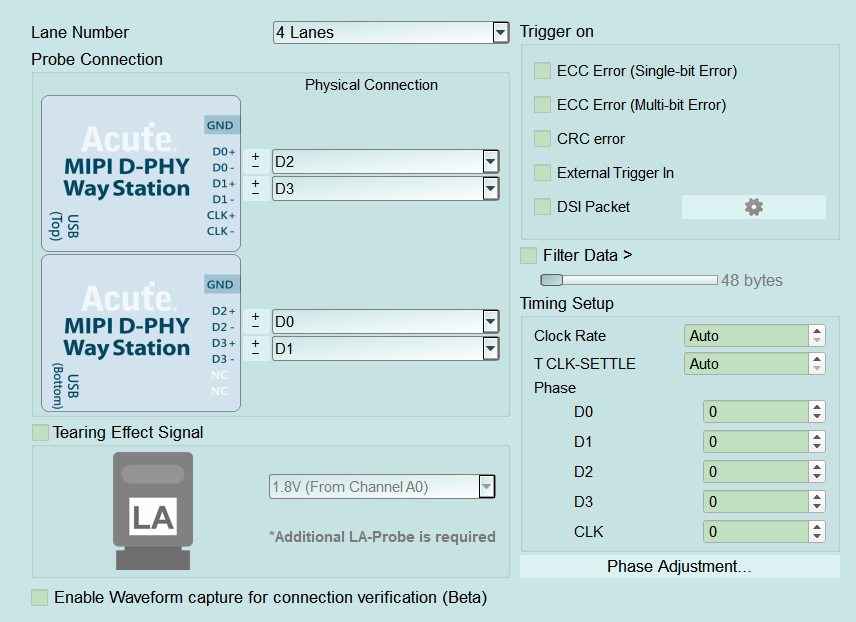

- 设定:
- Lane Number: 设定使用的 Lane 数(例如 4 Lanes)。Default 为 4。
- Probe Connection: Way Station 与 D0–D3/CLK 对应；可选 Tearing Effect(需额外 LA 探棒；Default 为未勾选)与接线验证波形撷取(Beta)。
- Filter Data >: 勾选后滑杆栏位启用(Enable)。Default 为未勾选。
- Timing Setup: Clock Rate/T CLK-SETTLE(可 Auto)、各 Lane/CLK Phase(Default 0)，以及 Phase Adjustment。
-
触发设定:
- Trigger on: ECC、CRC、External Trigger In，以及 DSI Packet(勾选后齿轮栏位启用(Enable)，开启 DSI Trigger Settings)。Default 为各项未勾选。
- Transmission Type: 选择传输类型(例如 HS or LP)。
- Direction: Host Sourced 或 Peripheral Sourced。
- Data Type/DCS: 指定资料类型；DCS 依 Data Type 决定是否栏位启用(Enable)。
- Header: 设定 VC/DT、Data 0、Data 1、ECC(其中 XXh 表示该栏为任意值(Don't care))。
- Data: 依 Byte 设定 payload 资料样式(例如 Byte 0–27)；其中 XXh 表示该字节为任意值(Don't care)。

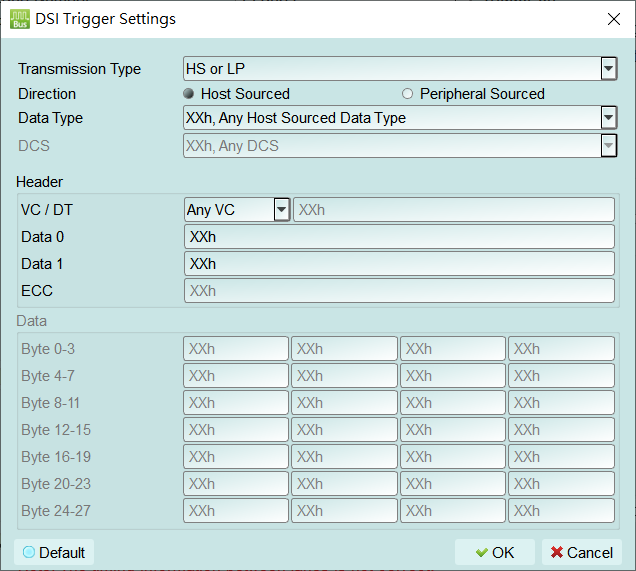

- Default: 还原弹出窗口为预设触发条件。 在 Trigger on → DSI Packet 旁按齿轮开启此窗口，依 DSI 封包栏位触发:
- Trigger on: ECC、CRC、External Trigger In，以及 DSI Packet(勾选后齿轮栏位启用(Enable)，开启 DSI Trigger Settings)。Default 为各项未勾选。
-
Transmission Type/Direction/Data Type/DCS: 选定传输类型、方向与资料类型；DCS 是否可设依 Data Type 而定。
- Header: VC/DT、Data 0、Data 1、ECC；其中 XXh 表示该栏为任意值(Don't care)。
- Data: payload 资料样式(例如 Byte 0–27)；其中 XXh 表示该字节为任意值(Don't care)。
- Default: 还原弹出窗口为预设触发条件。
