MIPI CSI LP (MIPI Camera Serial Interface LP Mode)

MIPI CSI（Mobile Industry Processor Interface Camera Serial Interface）是一种标准化的数据传输协议，专门用于将图像传感器（如相机模块）与处理器（如手机、平板电脑或嵌入式设备）连接。它是由 MIPI 联盟制定的，旨在提供高效、低功耗且高速的数据传输通道。

Dp／Dn、HS 模式通道或 Advanced Decode 选项设错会解码失败。通道前缀差异见 Settings。

Decode Settings

Decode Settings

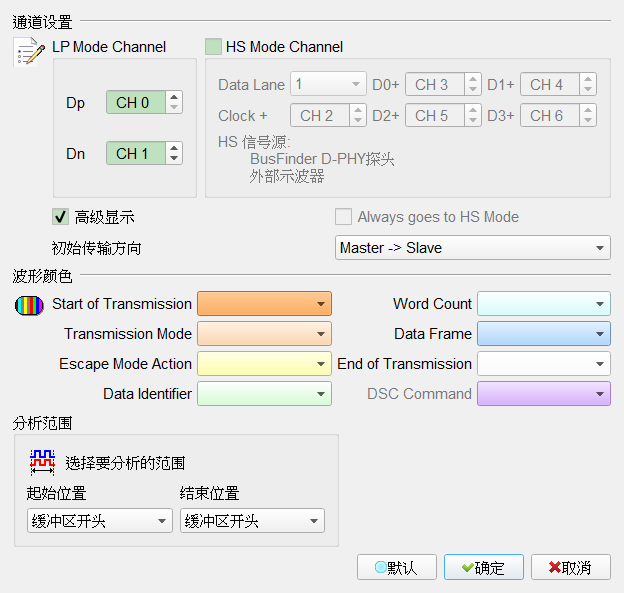

MIPI CSI Decode Settings
  • Dp, Dn: CSI-LP 模式的信号通道。
  • HS Mode Channel: 启用 HS 模式通道设置。勾选时栏位启用（Enable）未勾选。
    • Data Lane: CSI-HS 模式下的 Data Lane 数量（1–4）。Default 为 1。勾选 HS Mode Channel 时栏位启用（Enable）。
    • Clock+, D0+, D1+, D2+, D3+: CSI-HS 模式的信号通道。依 Data Lane 于勾选 HS Mode Channel 时栏位启用（Enable）。
    • Always goes to HS Mode: 忽略 CSI-LP 模式下 Dp 及 Dn 的状态，一律将数据判读为 HS-Mode。勾选时栏位启用（Enable）（需先勾选 HS Mode Channel）。Default 为未勾选。
  • Advanced Decode: 将数据依照 CSI 格式解码。勾选时栏位启用（Enable）。Default 为勾选。
  • Show DCS Command: 将 DCS Command 数据解码。勾选时栏位启用（Enable）（需先勾选 Advanced Decode）。Default 为未勾选。
  • 初始传输方向: Master → Slave／Slave → Master。Default 为 Master → Slave。
  • Invert Waveform: 反转波形。勾选时栏位启用（Enable）。Default 为未勾选。
