MIPI DSI LP (MIPI Display Serial Interface LP Mode)
MIPI Display Serial Interface（DSI）为 MIPI 联盟所制定用以传输影像信号的通讯协议，其工作模式包含 High Speed Mode 及 Low Power Mode（LPM）。
Dp／Dn、HS 模式通道或 Advanced Decode 选项设错会解码失败。通道前缀差异见 Settings。

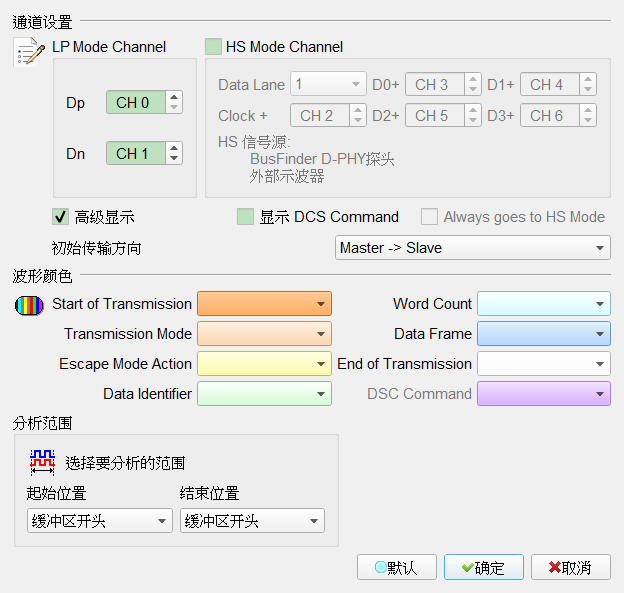

Decode Settings
- Dp, Dn: DSI-LP 模式的信号通道。
- HS Mode Channel: 启用 HS 模式通道设置。勾选时栏位启用（Enable）未勾选。
- Data Lane: DSI-HS 模式下的 Data Lane 数量（1–4）。Default 为 1。勾选 HS Mode Channel 时栏位启用（Enable）。
- Clock+, D0+, D1+, D2+, D3+: DSI-HS 模式的信号通道。依 Data Lane 于勾选 HS Mode Channel 时栏位启用（Enable）。
- Always goes to HS Mode: 忽略 DSI-LP 模式下 Dp 及 Dn 的状态，一律将数据判读为 HS-Mode。勾选时栏位启用（Enable）（需先勾选 HS Mode Channel）。Default 为未勾选。
- Advanced Decode: 将数据依照 DSI 格式解码。勾选时栏位启用（Enable）。Default 为勾选。
- Show DCS Command: 将 DSI 数据中的 DCS Command 数据解码。勾选时栏位启用（Enable）（需先勾选 Advanced Decode）。Default 为未勾选。
- 初始传输方向: Master → Slave／Slave → Master。Default 为 Master → Slave。
- Invert Waveform: 反转波形。勾选时栏位启用（Enable）。Default 为未勾选。
Result

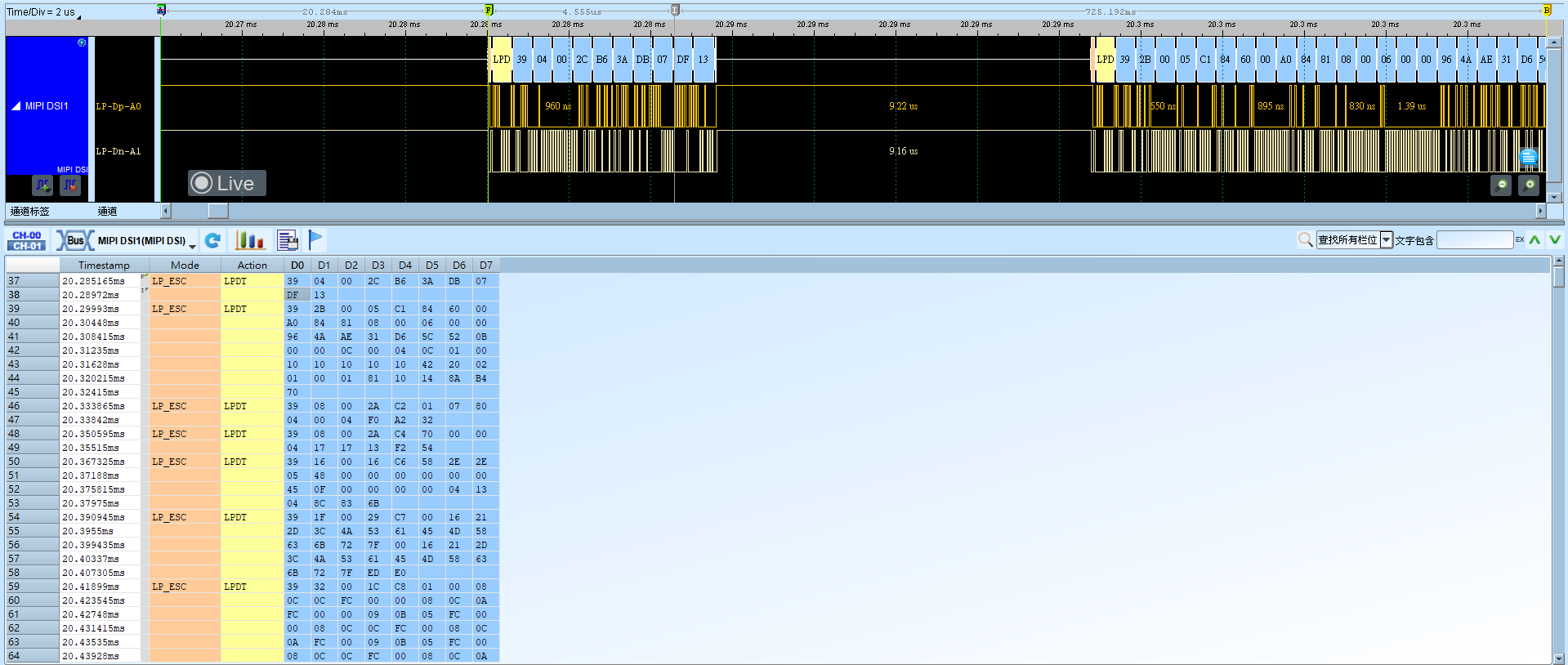

一般解码:

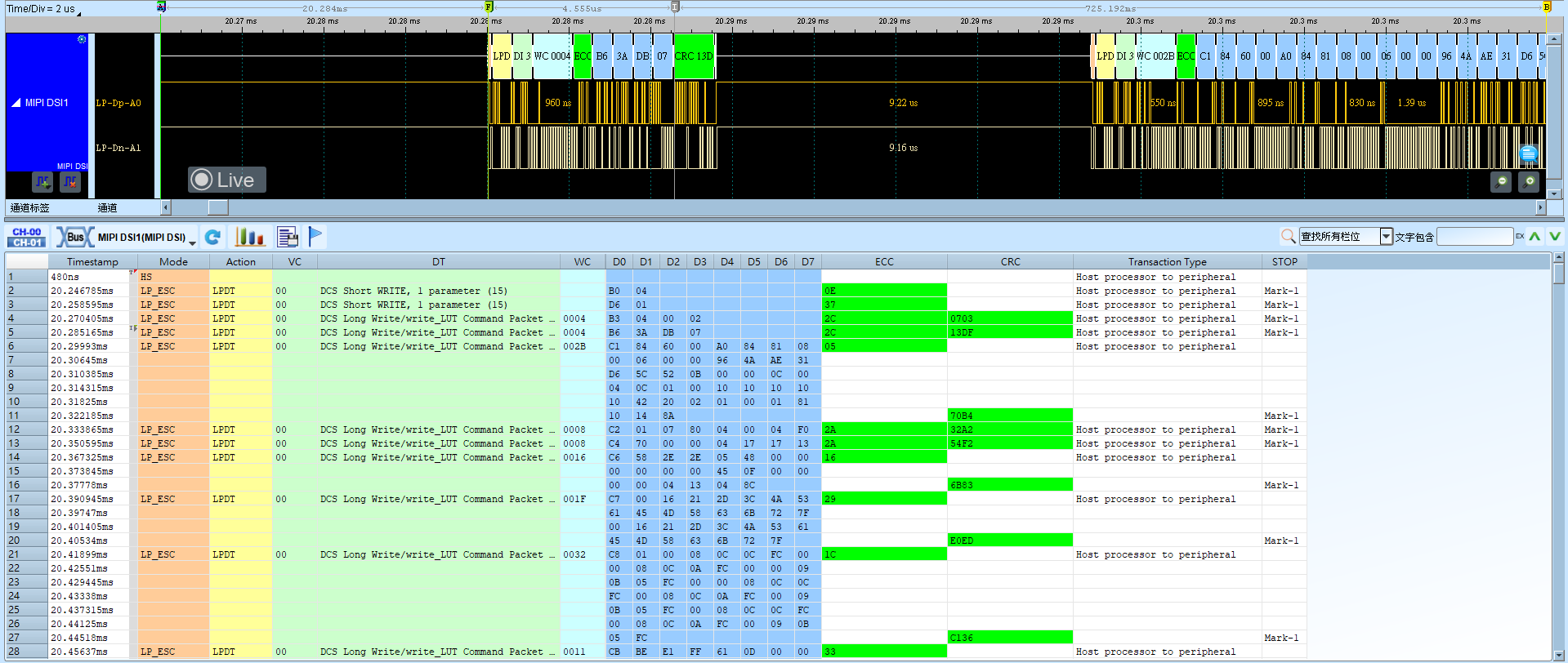

进阶显示:
