SD 4.0 (UHS-II) (Ultra High Speed II)

SD 4.0 (UHS-II) 协议分析设置。

Supported Models

BusFinder

BF6000/BF7000 全系列都支援此功能需要额外购买 option 的功能。

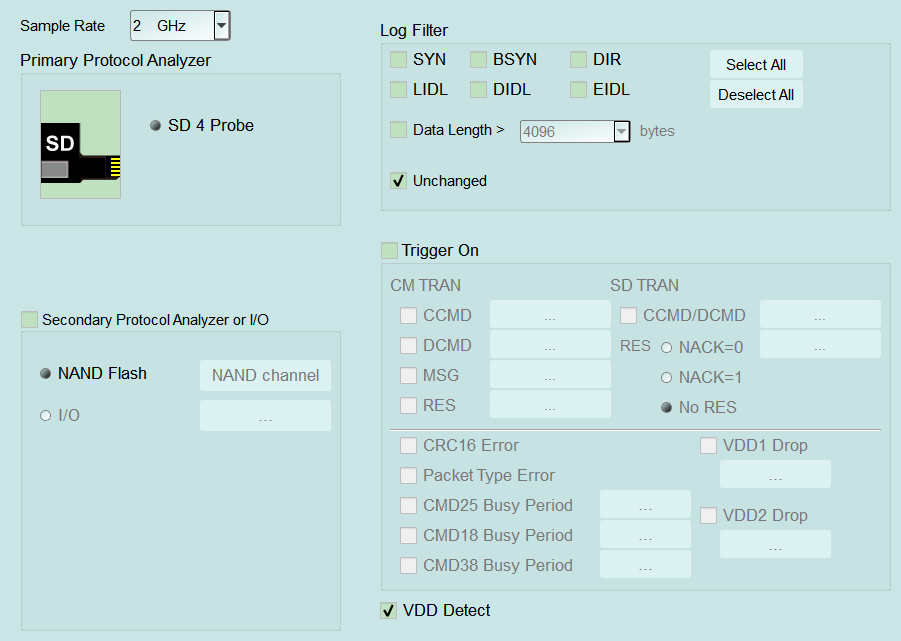

Settings

设定:
- Sample Rate: 选择采样率。Default 为 2 GHz。
- Primary Protocol Analyzer: 使用 SD 4 Probe 进行 SD 4.0 (UHS-II) 分析。
- Secondary Protocol Analyzer or I/O: 以剩余脚位同时开启 NAND Flash 或 I/O 分析。
- Log Filter: 依封包类型过滤(SYN、BSYN、DIR、LIDL、DIDL、EIDL 等)。勾选长度过滤后 Data Length > 栏位启用(Enable)。Default 为各封包类型未勾选、长度过滤未勾选。
- VDD Detect: 勾选后于报告显示 VDD 电压；仅供显示，不具备触发能力(与 Trigger On 的 VDD1/VDD2 Drop 不同)。Default 为勾选。通用说明见 Settings — Voltage Detect。
触发设定:
- Trigger On: 勾选后各子项栏位启用(Enable)；首次勾选子项通常会开启对应设定(见下方弹出窗口说明)。Default 为 Trigger On 与各子项未勾选。
  - CM TRAN: CCMD/DCMD/MSG/RES 等命令传输触发。
    - CCMD: 开启 Trigger On CM-TRAN (CCMD)。Default: Read Only；I/O Address XXXh；Payload 未勾选(栏位停用(Disable)，常见 XXXXXXXXh)。
    - DCMD: 开启 Trigger On CM-TRAN (DCMD)。Default: Read Only；TMode Xh；Data Address 未勾选(栏位停用(Disable)，常见 XXXXXXXXh)。
    - MSG: 开启 Trigger On Message Packet (MSG)。Default: 封包类型 All；Check Direction Any。
    - RES: 开启 Trigger On CM-TRAN (RES)。Default: NACK = 1(此时 I/O Address/Payload 栏位停用(Disable))。
  - SD TRAN: CCMD/DCMD 与 RES(含 NACK/No RES)条件；命令/回应设定开启 Legacy SD Trigger Settings。RES 选 NACK 时 RES 设定按钮可能栏位停用(Disable)。Default 为No RES。
  - Error/Busy/Voltage: CRC16 Error、Packet Type Error、CMD25/18/38 Busy Period、VDD1/VDD2 Drop 等。Busy Period 弹出窗口 Default 约 10 ms。Default 为各项未勾选。
    - VDD1 Drop/VDD2 Drop: 电压下降触发；开启 Voltage Range Settings(说明见 Settings — Voltage Range Settings)。常见范围约 VDD1 2.70~3.60 V、VDD2 1.70~1.95 V。

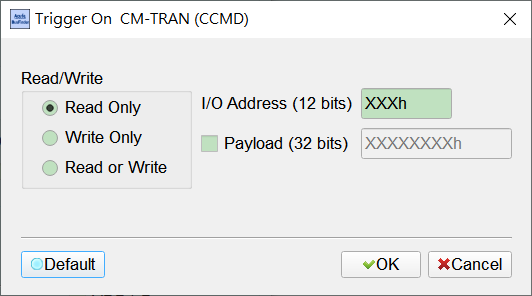

在 Trigger On → CM TRAN → CCMD 开启此窗口: 可选 Read Only/Write Only/Read or Write，并设定 I/O Address(12 bits)；勾选后 Payload(32 bits)栏位启用(Enable)。填入 XXXh/XXXXXXXXh 表示该栏为任意值(Don't care)。

UHS-II Trigger On CM-TRAN CCMD — SD 4.0 (UHS-II): Trigger On CM-TRAN (CCMD)

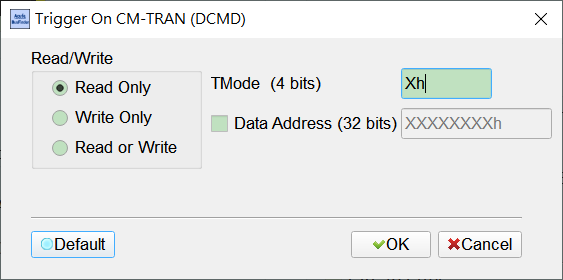

在 Trigger On → CM TRAN → DCMD 开启此窗口: 可选 Read/Write，并设定 TMode(4 bits)；勾选后 Data Address(32 bits)栏位启用(Enable)。填入 Xh/XXXXXXXXh 表示该栏为任意值(Don't care)。

UHS-II Trigger On CM-TRAN DCMD — SD 4.0 (UHS-II): Trigger On CM-TRAN (DCMD)

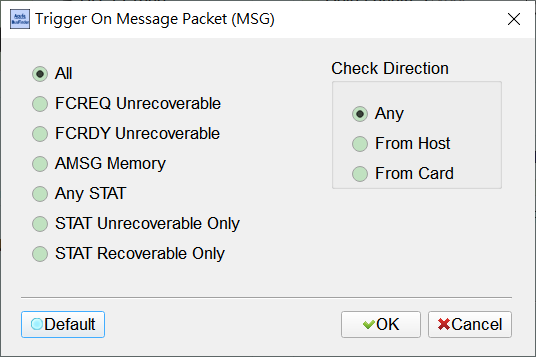

在 Trigger On → CM TRAN → MSG 开启此窗口: 选择 Message Packet 类型(All、FCREQ/FCRDY Unrecoverable、AMSG Memory、STAT 等)，并以 Check Direction(Any/From Host/From Card)过滤方向。

UHS-II Trigger On Message Packet MSG — SD 4.0 (UHS-II): Trigger On Message Packet (MSG)

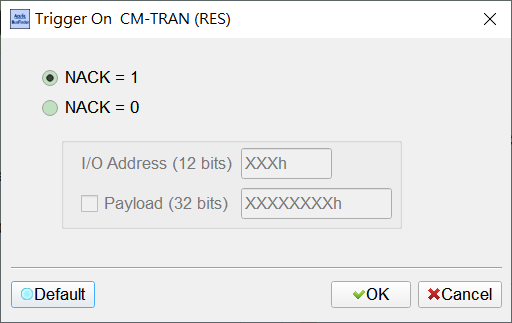

在 Trigger On → CM TRAN → RES 开启此窗口: 选择 NACK = 1 或 NACK = 0；选 NACK = 1 时 I/O Address/Payload 栏位停用(Disable)。

UHS-II Trigger On CM-TRAN RES — SD 4.0 (UHS-II): Trigger On CM-TRAN (RES)

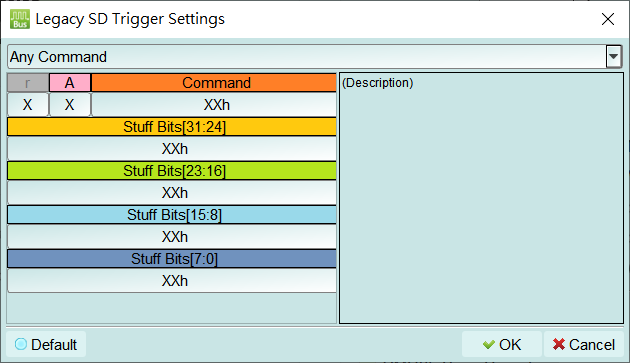

在 Trigger On → SD TRAN 设定命令时开启 Legacy SD Trigger Settings: 可选 Any Command 等，并以 r/A/Command/Stuff Bits 等栏位组合条件；填入 X/XXh 表示该栏为任意值(Don't care)。

UHS-II Legacy SD Trigger Settings Any Command — SD 4.0 (UHS-II): Legacy SD Trigger Settings(Any Command)

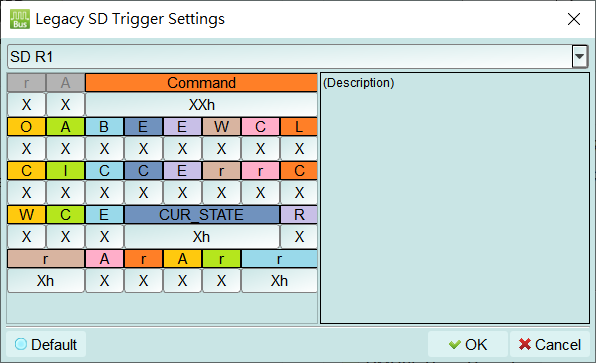

在 Trigger On → SD TRAN 设定回应时亦可开启此窗口(例如 SD R1): 依 R1 各状态位与 CUR_STATE 等栏位组合触发；填入 X/Xh/XXh 表示该栏为任意值(Don't care)。

UHS-II Legacy SD Trigger Settings SD R1 — SD 4.0 (UHS-II): Legacy SD Trigger Settings(SD R1)

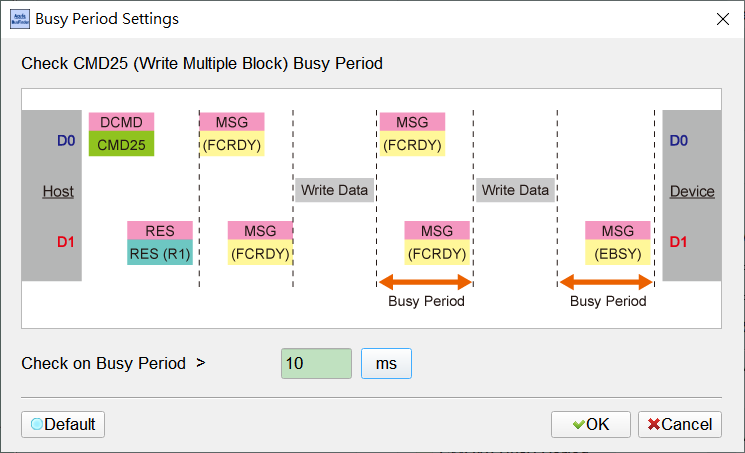

在 Trigger On 选 CMD25 Busy Period 时开启此窗口: 以图示说明 Write Multiple Block 的 Busy Period，并设定 Check on Busy Period >(Default 约 10 ms)。

UHS-II Busy Period Settings CMD25 — SD 4.0 (UHS-II): Busy Period Settings(CMD25)

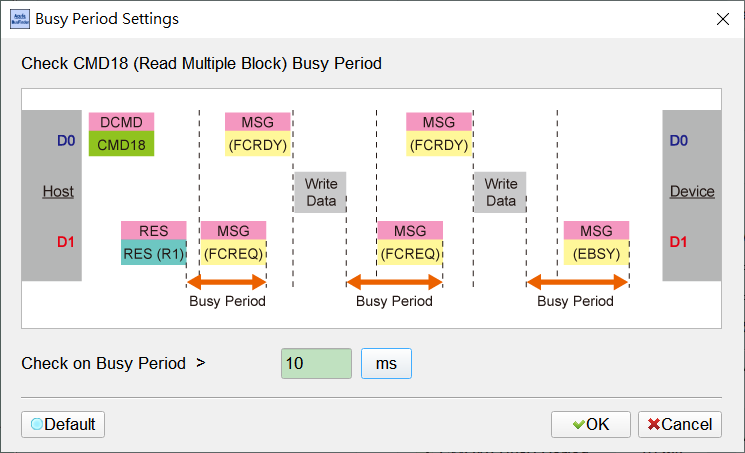

在 Trigger On 选 CMD18 Busy Period 时开启此窗口: 以图示说明 Read Multiple Block 的 Busy Period，并设定 Check on Busy Period >(Default 约 10 ms)。

UHS-II Busy Period Settings CMD18 — SD 4.0 (UHS-II): Busy Period Settings(CMD18)

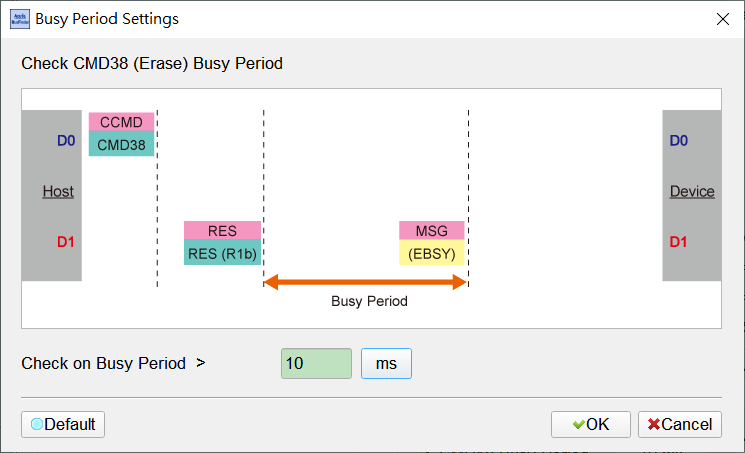

在 Trigger On 选 CMD38 Busy Period 时开启此窗口: 以图示说明 Erase 的 Busy Period，并设定 Check on Busy Period >(Default 约 10 ms)。

UHS-II Busy Period Settings CMD38 — SD 4.0 (UHS-II): Busy Period Settings(CMD38)
