SD 3.0 / 4.0
概況
支援型號:
| BF6264B | BF7264B | BF7264B+ | BF7264 Pro |
|---|---|---|---|
| ● | ● | ● | ● |

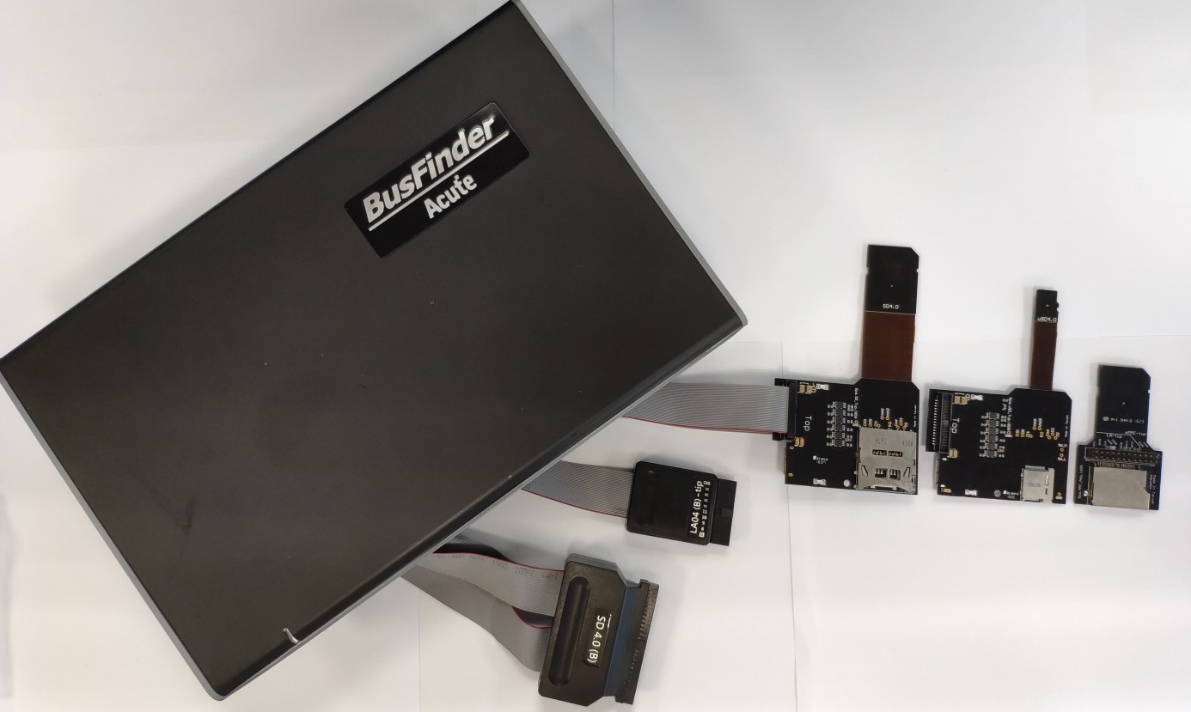

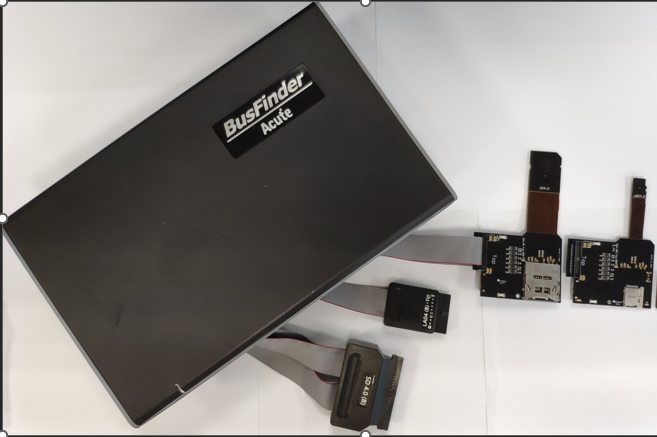

BF7264B/B+/Pro產品正面有兩個USB孔
BF7264B/B+/Pro，32Gb RAM
- 搭配SD 3.0 / SD 4.0探棒組，可以量測SD 3.0訊號
- 搭配SD 4.0探棒組，可以量測SD 4.0訊號

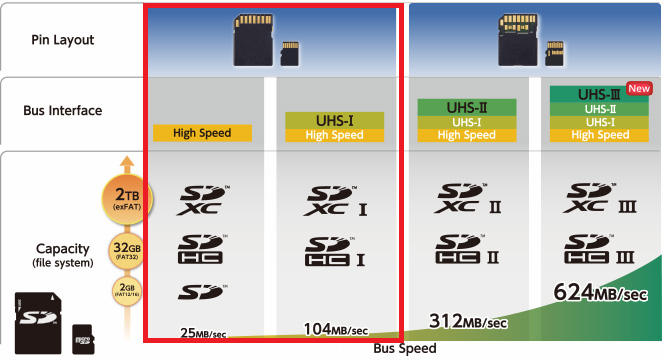

SD3.0方案支援 SD 3.0 SDR104 / SD6.0 Legacy mode SDR104, DDR200/ SDIO 3.0訊號量測

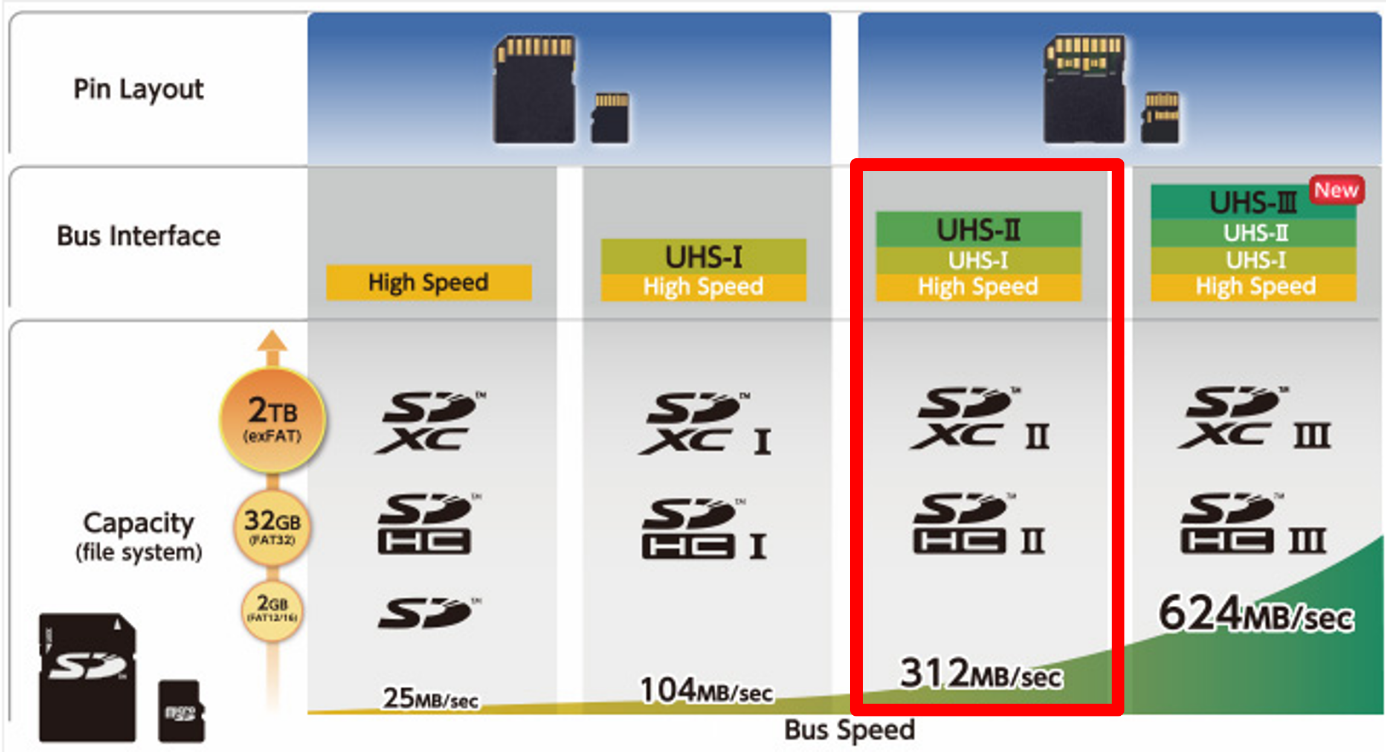

SD4.0方案支援SD4.0訊號量測

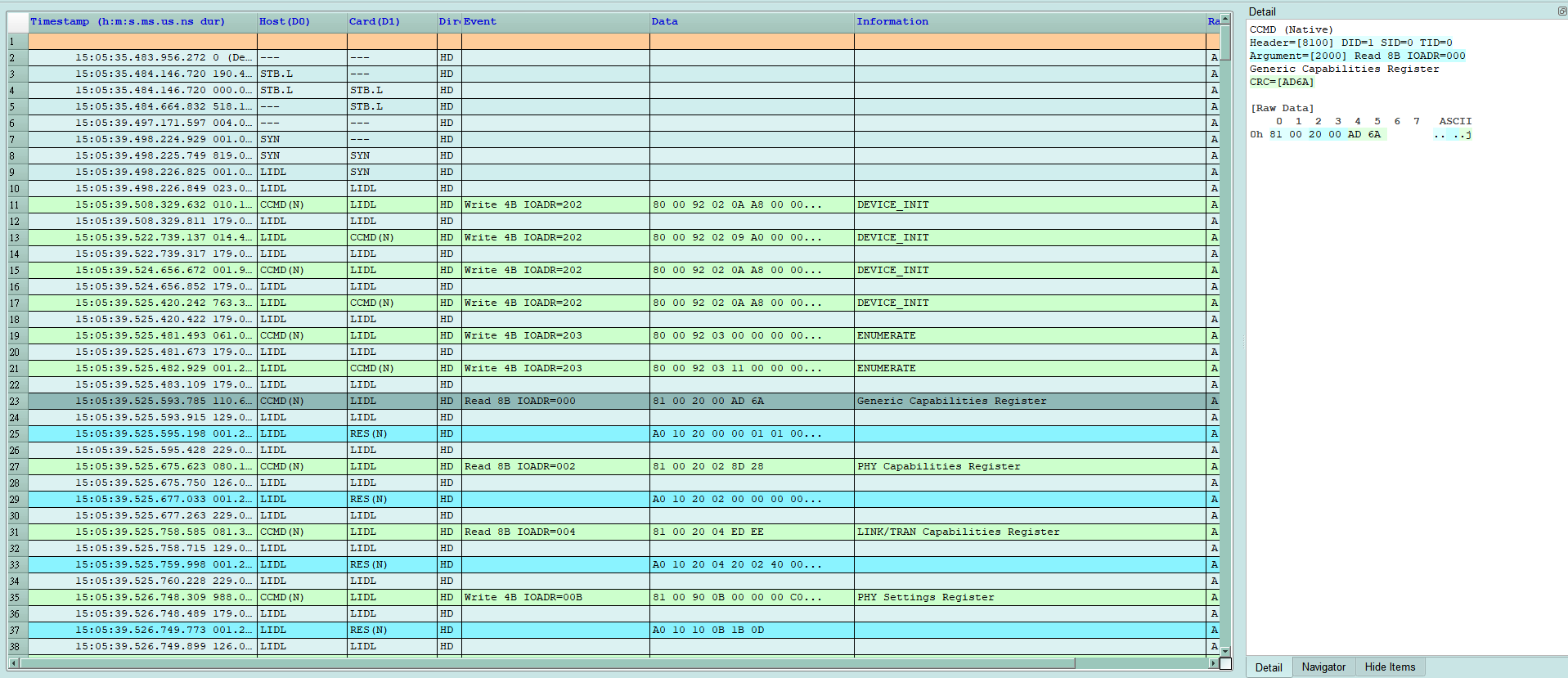

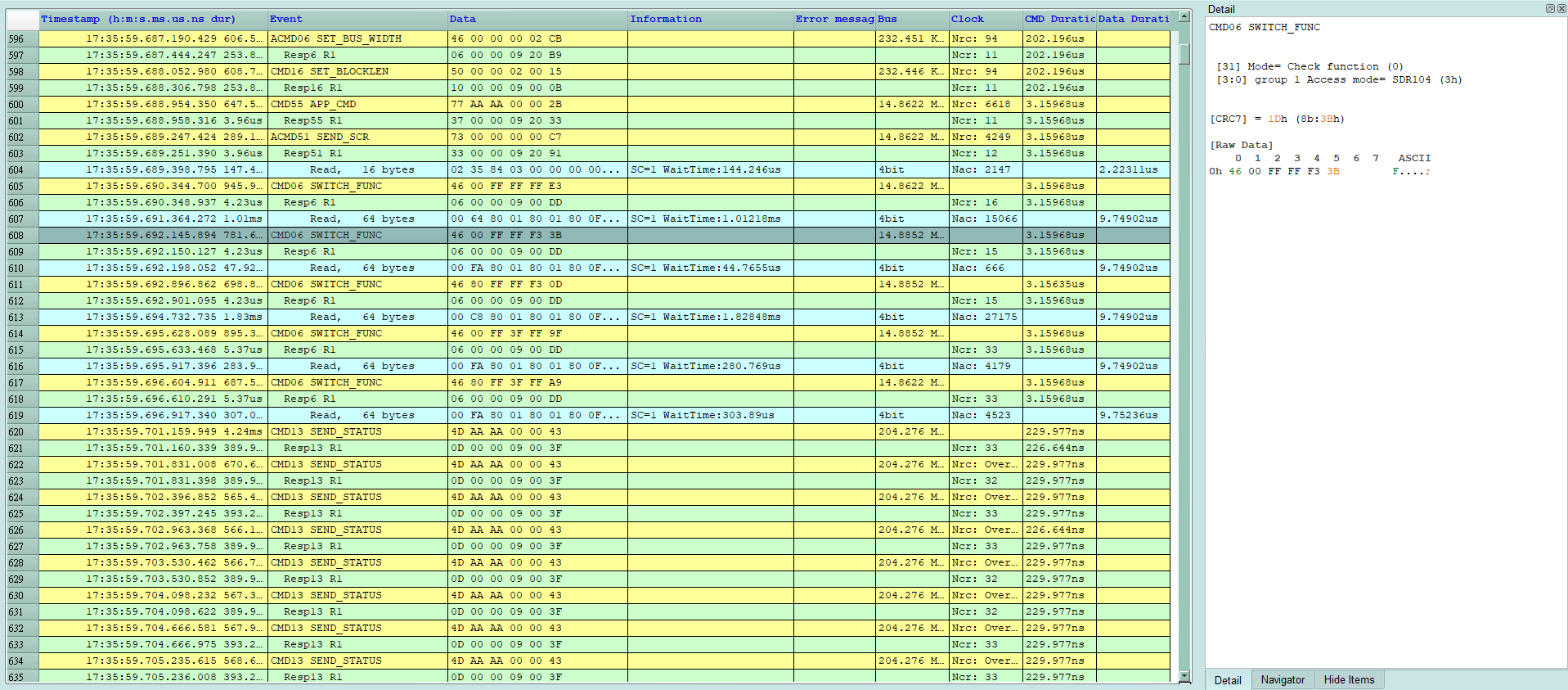

- 可顯示SD 3.0 / SD 4.0協定封包資料以表格方式呈現，包含指令解析
SD 3.0
- SD 4.0
- 使用32Gb RAM搭配硬碟串流來儲存SD 3.0 / SD 4.0通訊資料，可完整節錄待測物從低速初始化到高速傳輸資料的流程
- 提供Data Filter功能，可將不必要的資料濾除以節省記憶體
- 提供Search資料功能
- 提供 CRC Packet 計算及錯誤顯示

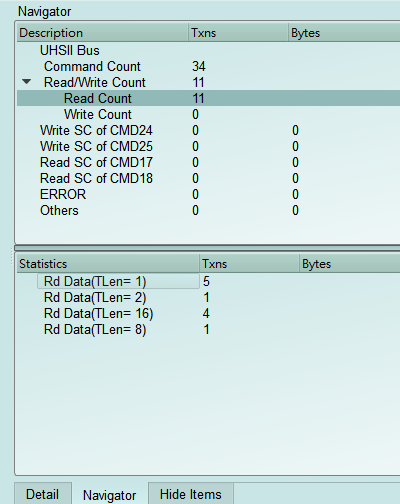

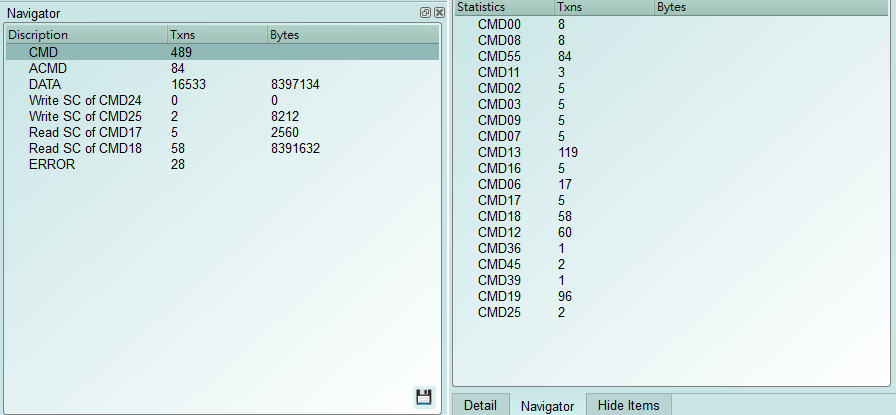

- SD 3.0 / SD 4.0命令統計功能，包含封包總數、各類別指令數量以及錯誤數量統計 SD 3.0
SD 4.0

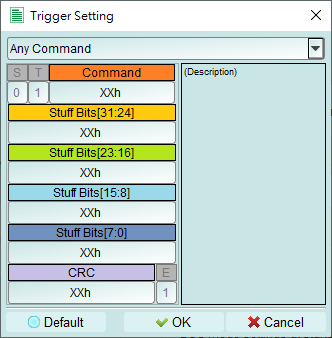

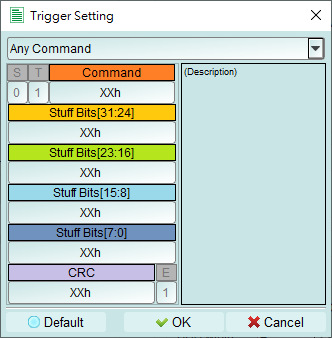

- 命令觸發功能
- SD 3.0
- 觸發參數包含命令與參數資料可依據不同種類封包填入數值,
- 涵蓋所有Command或16 byte Data,
- 可觸發CRC7, CRC16, End Bit Error,
- 可觸發3種timeout, CRC Status pattern,
- 可觸發VCC drop, VCCQ2 drop
- 可透過Trigger-Out接孔同步觸發外部的示波器

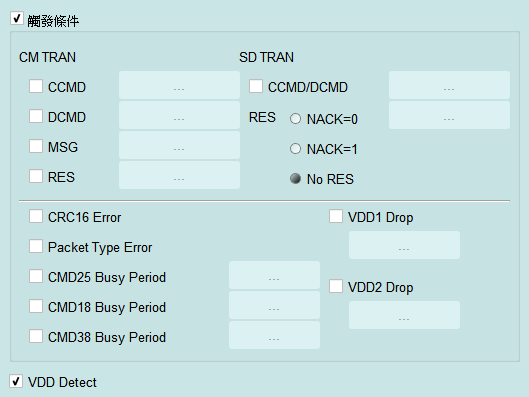

- SD 4.0
- 觸發參數包含命令與參數資料可依據不同種類封包填入數值,
- 涵蓋所有Command, Message, Response
- 可觸發CRC16, Packet Type Error
- 可觸發VDD1 Drop, VDD2 Drop
- 可透過Trigger-Out接孔同步觸發外部的示波器

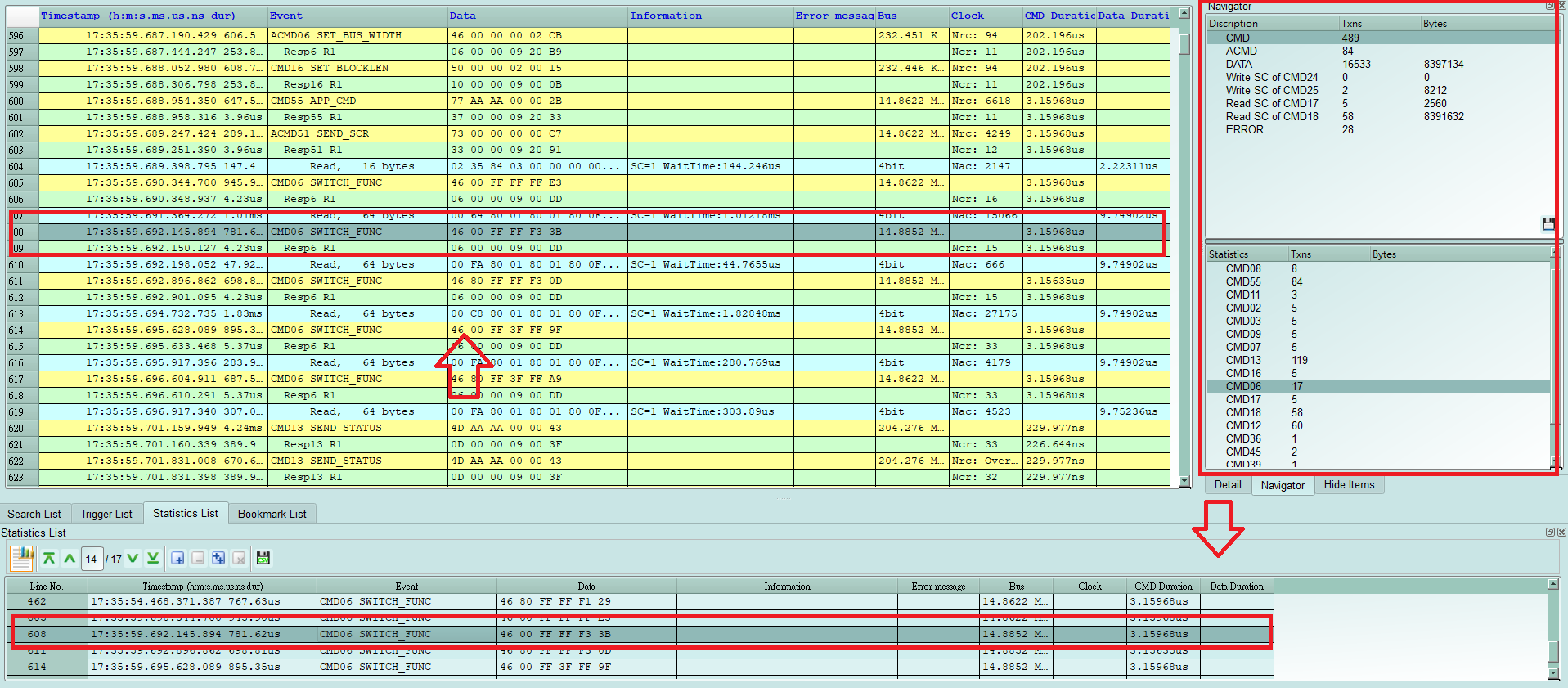

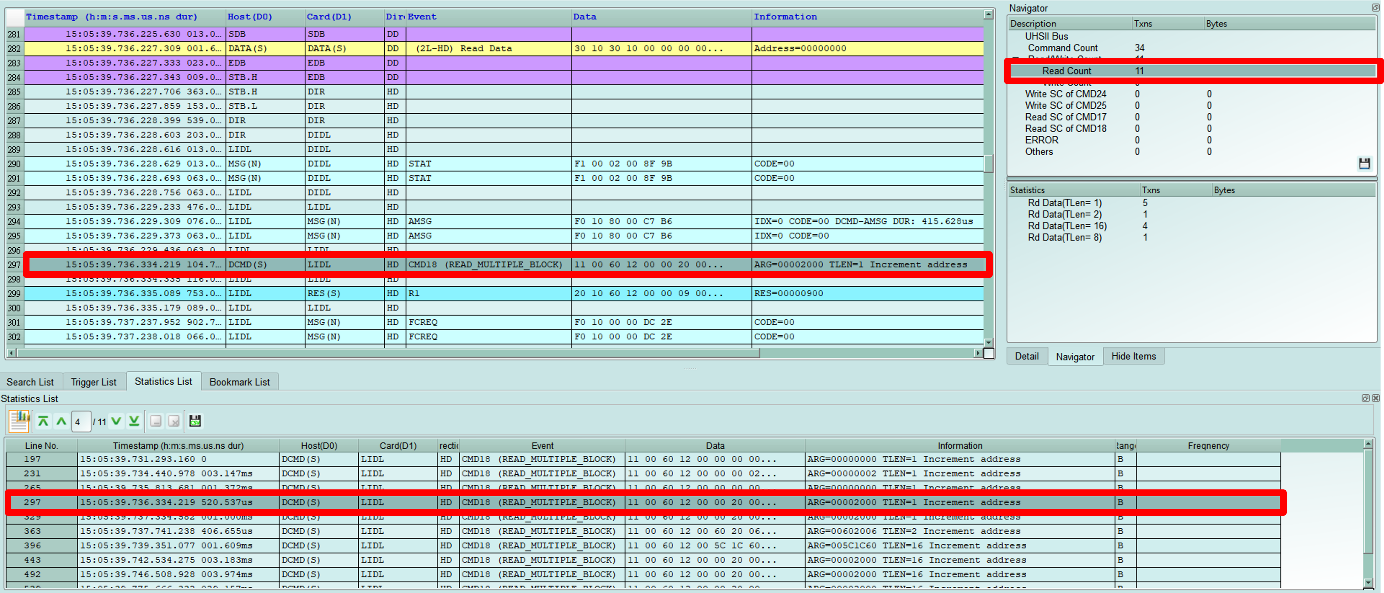

- 報告區進階使用方法 ** 統計列表:** 以統計功能快速分類並可追蹤資料位置
SD 3.0
SD 4.0

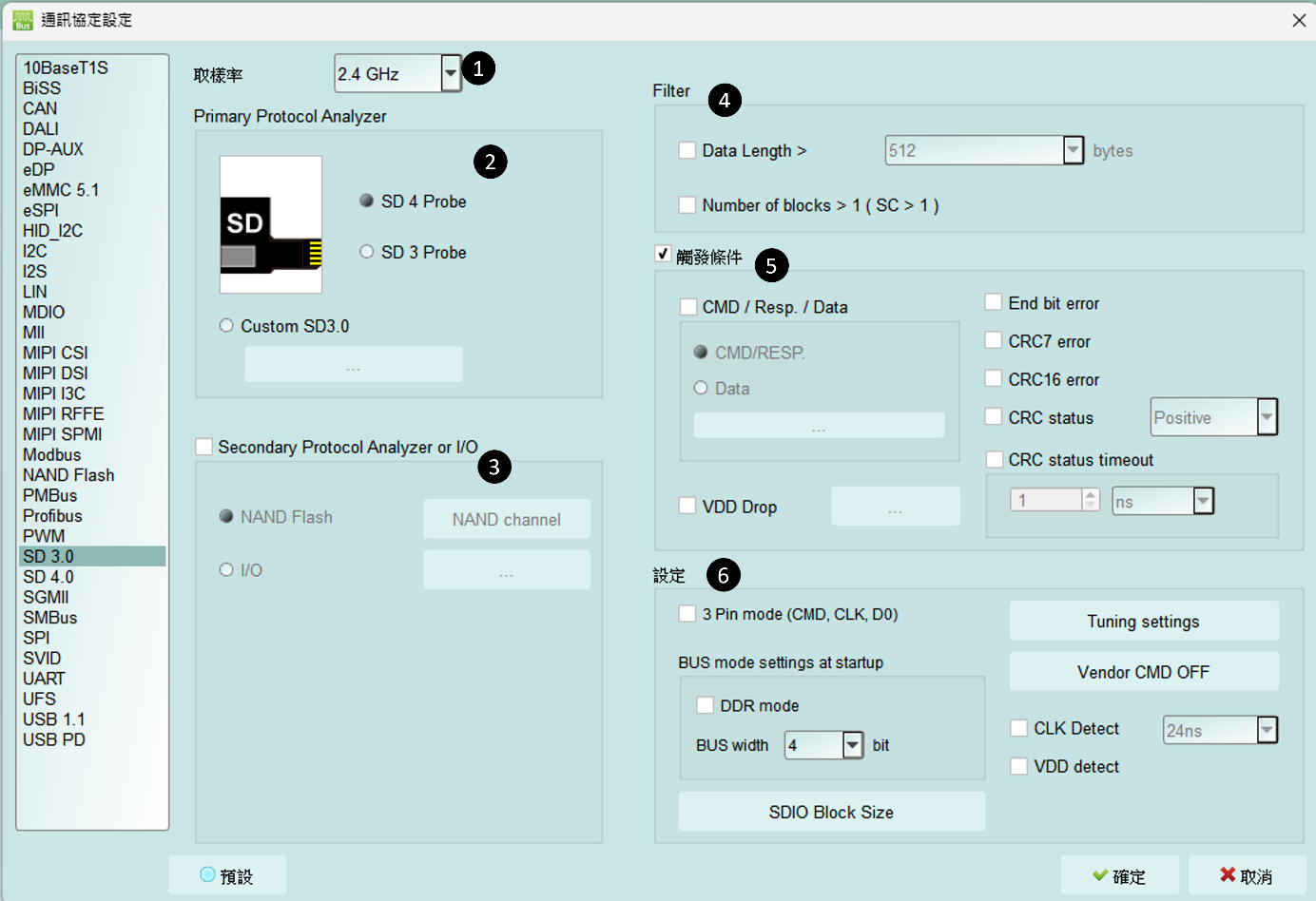

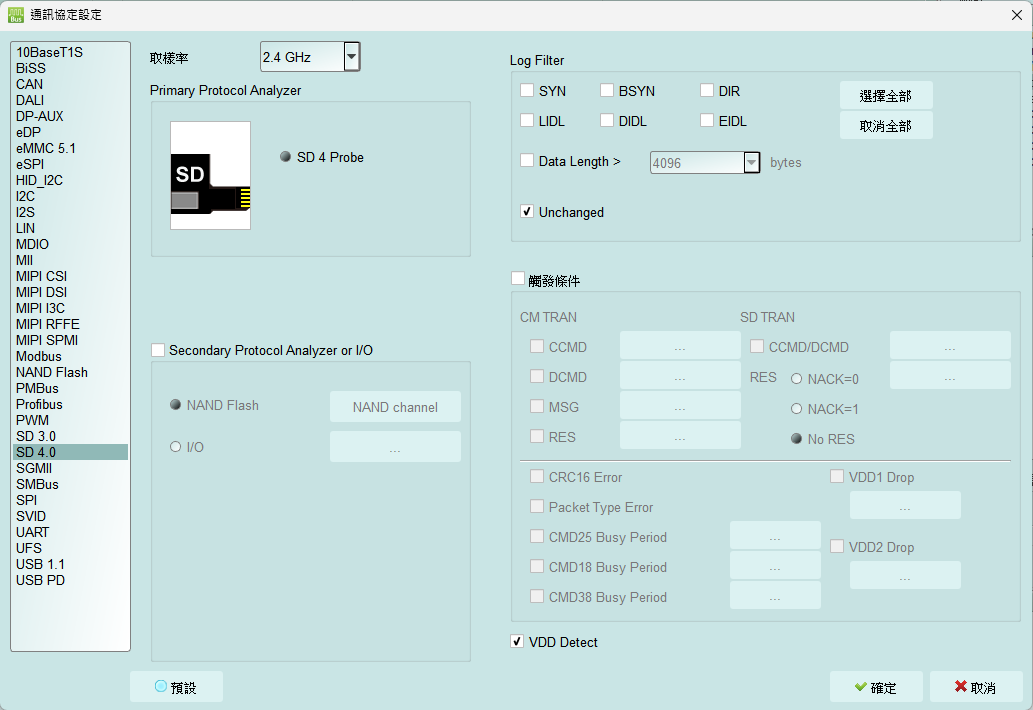

- Settings
- SD 3.0
- Sample Rate: 選擇使用的取樣率, 若要開啟Secondary Protocol Analyzer – NAND Flash選項, 取樣率須設定為1GHz以下,
- Primary Protocol Analyzer: 可選擇使用探棒類型, 也可自定義通道/觸發準位,
- Secondary Protocol Analyzer or I/O: 可額外開啟一組指定之邏輯分析, 以剩下可用腳位同時進行分析,
- Filter: 每一筆Data Frame可指定收錄之大小, 大於設定值的資料則不會被記錄下來

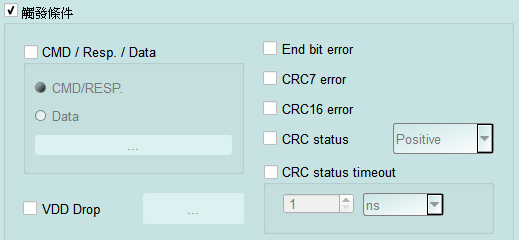

- Trigger on: 可設定CMD, DATA, ERROR, Voltage, Timeout, CRC Status觸發條件
- **Option: **
- 3 Pin mode: 接上CLK, CMD, D0後, 可進行命令流程以及狀態的協定分析, 主要用於接線困難或是非資料錯誤的待測物使用,
- Startup: 需設定於擷取當下, 待測物所運行之模式,
- Tuning setting: 提供相位調整功能
- Vendor CMD: 可自行更改命令組名稱, 是否帶有資料,
- CLK Detect: 可偵測CLK是否有動作,

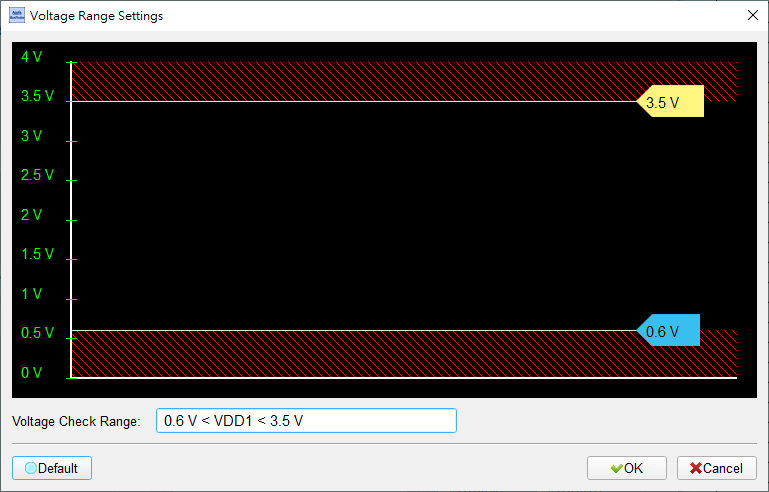

- 兩組電壓偵測功能 SD 4.0
FAQ
- 支援SD第幾版的規格?
- A: 支援到SD3.0 SDR104, SD6.0 Legacy mode SDR104 / DDR200, SD4.0。
- 量測時是否會影響訊號品質?
- A: 外接的儀器量測必然會有部分的負載效應影響，我們採用主動探棒的連接方式來降低對待測物干擾並提升訊號品質。
-
是否有支援訊號發送 (Tx) 功能? A: 不支援訊號發送功能
-
量測時須注意的事項 a. 接線問題判斷與排除方法:
請確實按手冊探棒與待測物連接方式進行連接。
- 有指定某個SD 3.0 / SD 4.0 做為trigger點的功能嗎?
A: 可以指定特定的SD 3.0 / SD 4.0 packet或是Error進行觸發。

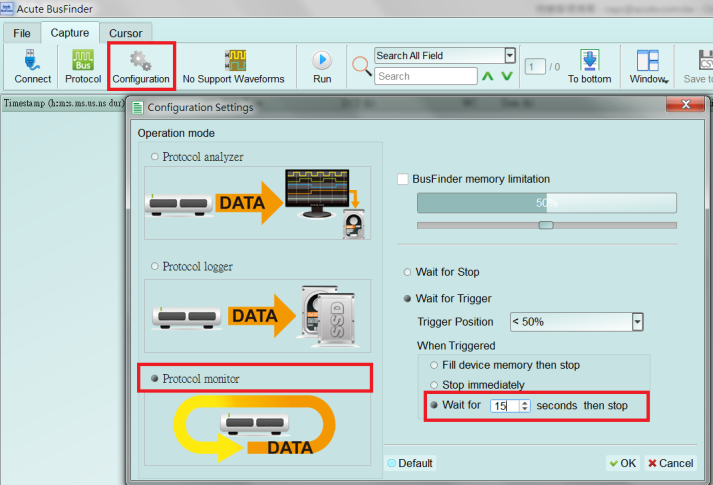

- 是否可以自行設定一個SD 3.0 / SD 4.0起始點，指定抓取多少時間內的Data?
- A: 可以將起始條件設定在觸發項目後，到工作模式選單內調整為資料監控儀模式，
- 並指定擷取時間長度。

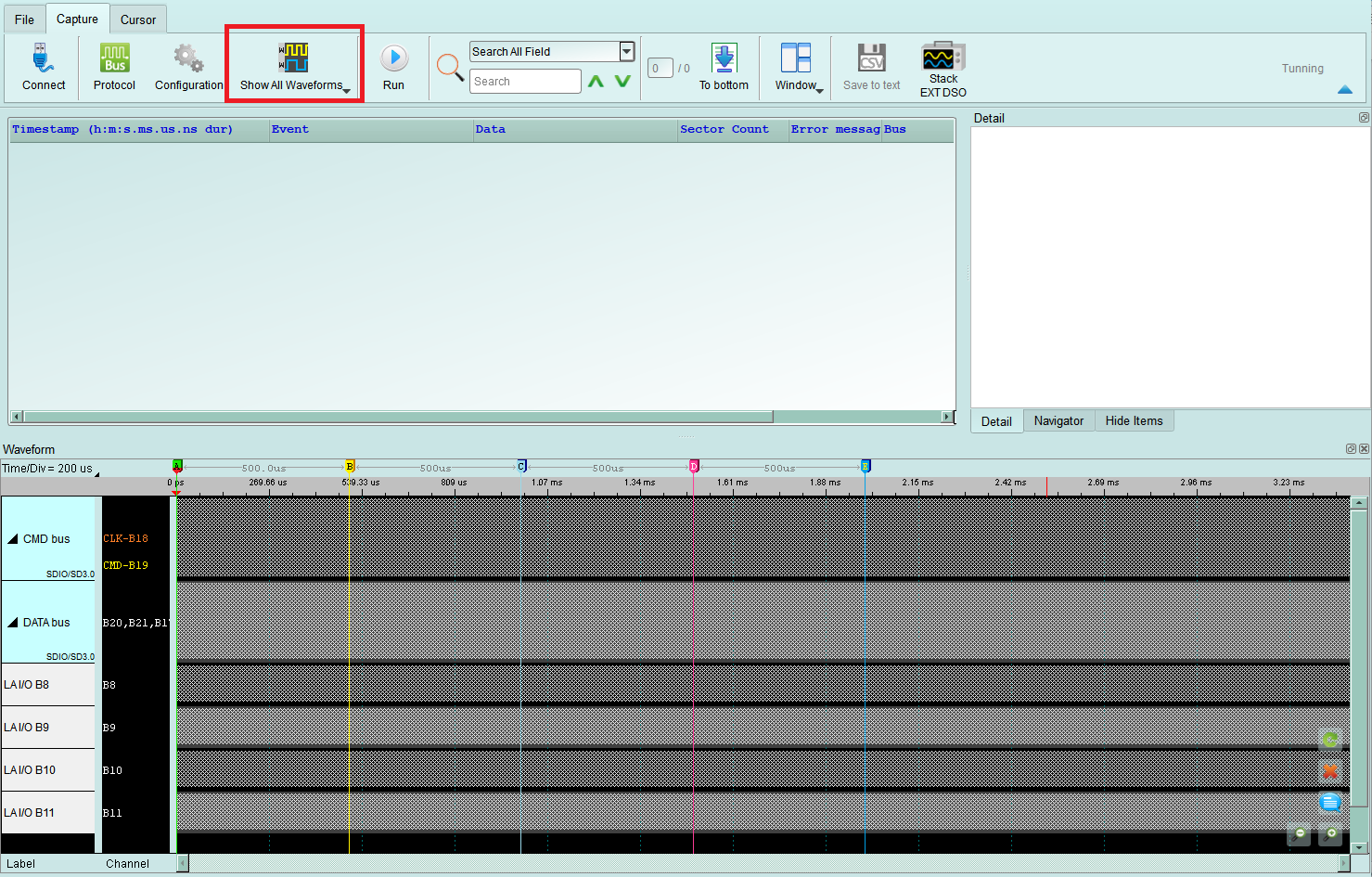

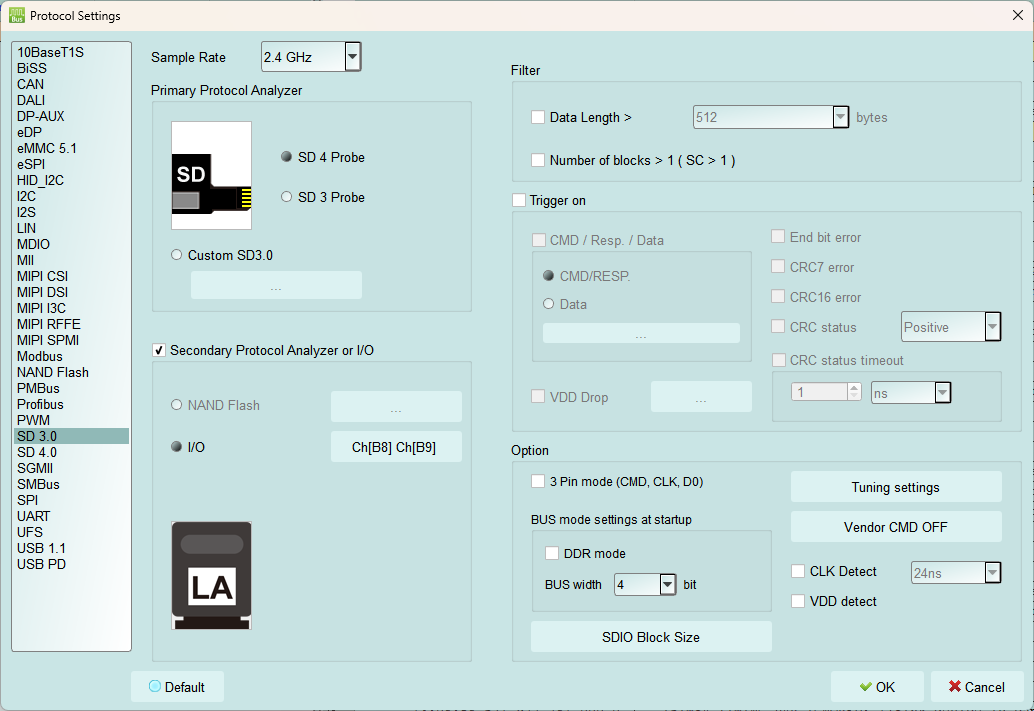

- Secondary Protocol Analyzer or I/O
- 在使用SD3.0協定分析儀的同時, 可額外開啟NAND Flash邏輯分析儀功能或是額外的I/O腳位進行分析。
- 使用此功能必須在協定分析儀主畫面將顯示波形開啟才能使用。
- 由於NAND Flash的分析需要使用更多的通道, 因此需要一條LA探棒接於Slot A, 且僅能使用1GHz的採樣率才能開啟。

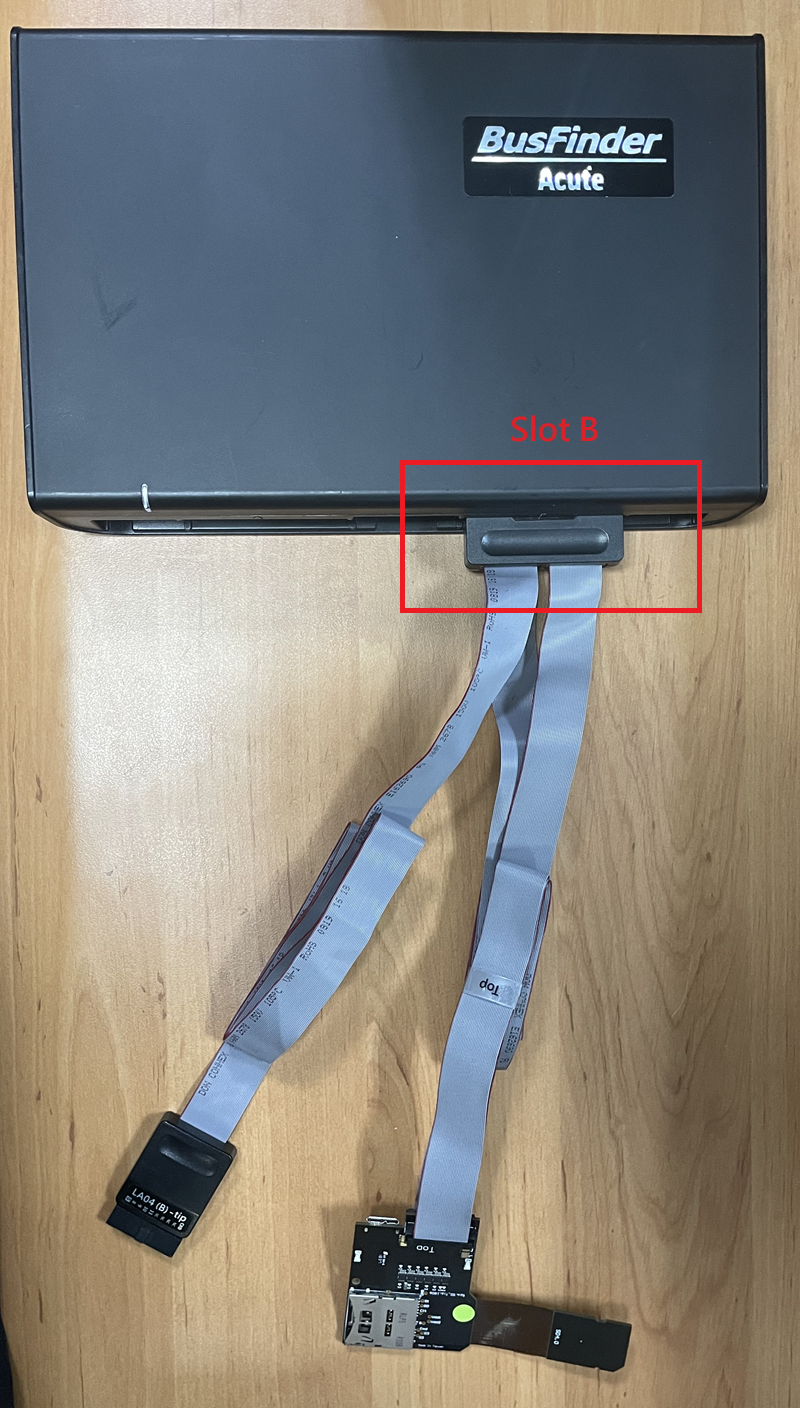

主機與探棒連接方式

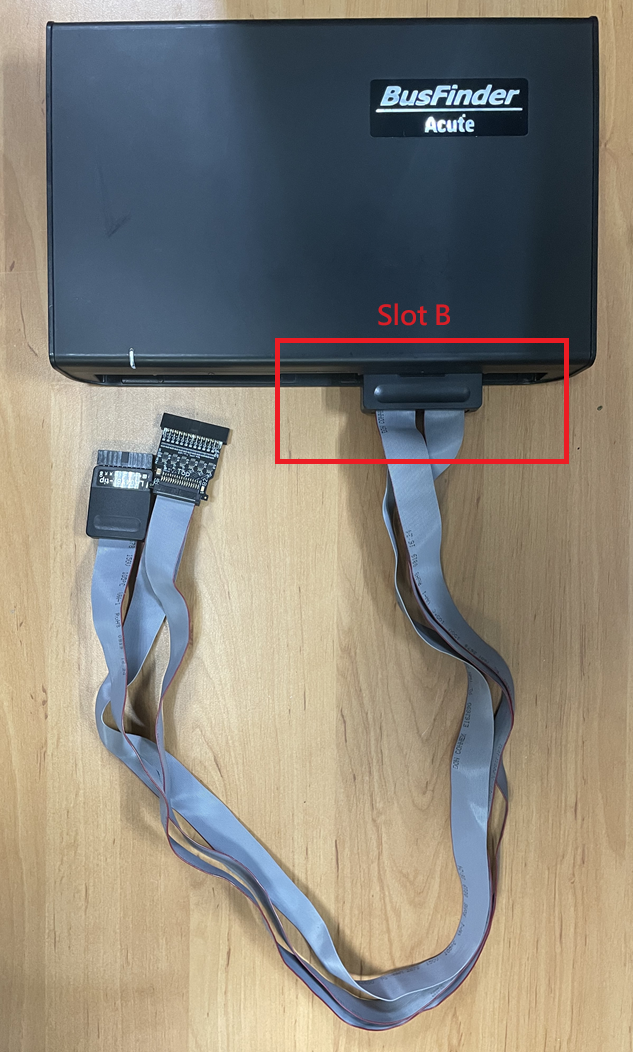

- 主機僅能使用Slot B作為探棒連接槽。
探棒與待測物連接方式

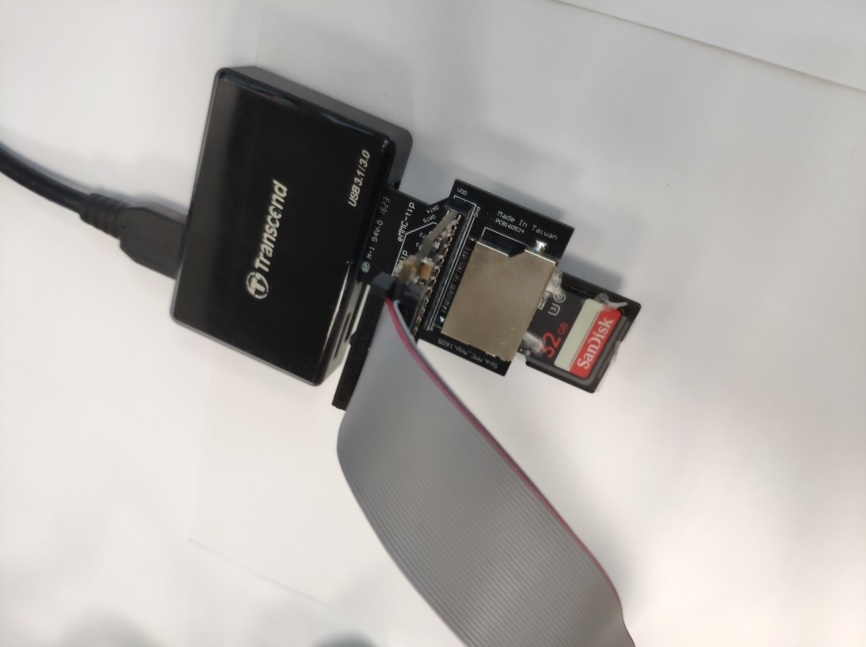

SD 3.0

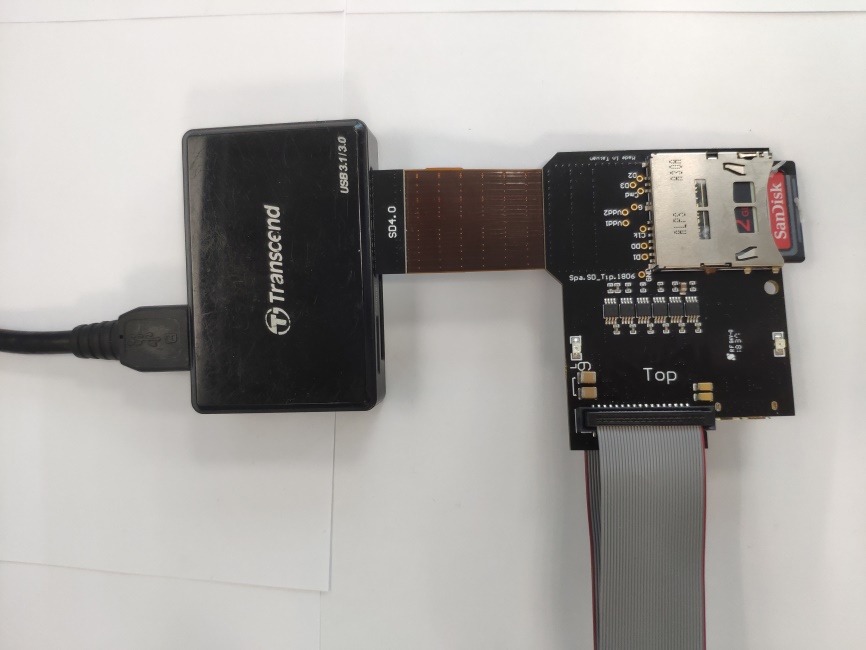

SD 4.0
SD 4.0 比 SD 3.0 多了一條高速訊號線，使用時須將訊號線接上

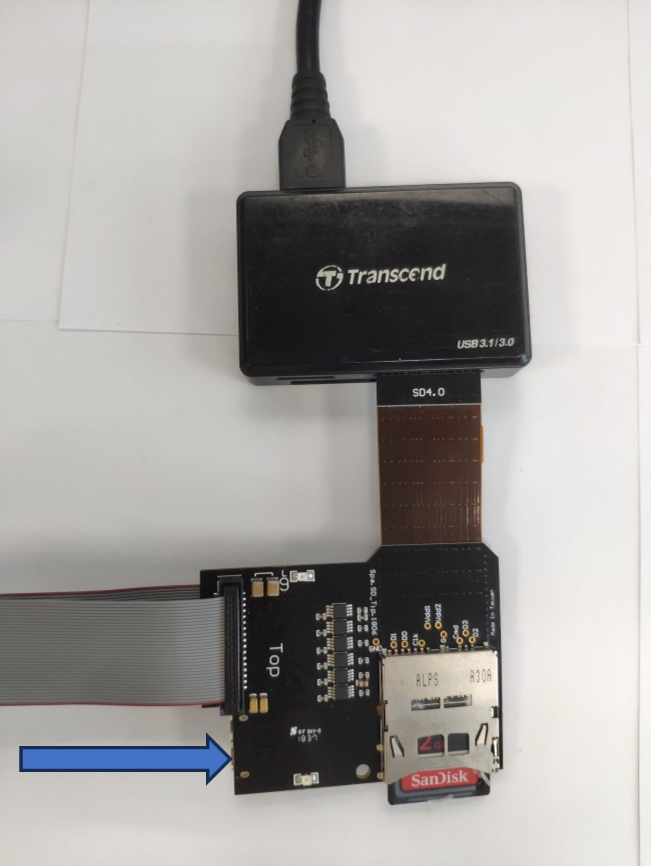

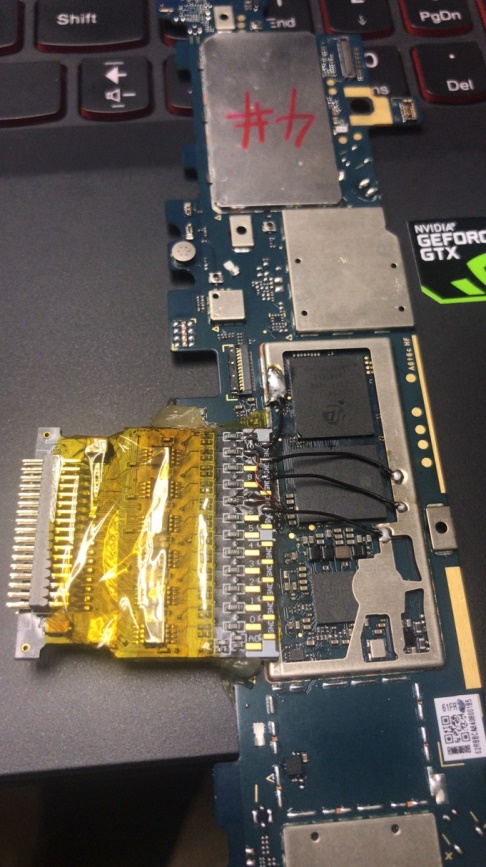

SD4.0轉板測試點:
使用時機:
a. 需同時使用示波器查看波形時
b. 可檢查轉板之軟板電路是否正常時, 可以電表測量前端金手指與測點是否導通
