SD 3.0 (SD 3.0)

SD 3.0 协议分析设置。

更多应用、连接与量测说明请见 Protocol Solution — SD 3.0 / 4.0。

Supported Models

BusFinder

BF6000/BF7000 全系列都支援 此功能需要额外购买 option 的功能。

MSO2000/3000

MSO2008E MSO2116E MSO2116B MSO2216B MSO2216B+ MSO2416B+
● ● ●
MSO2216M+ MSO2116E+ MSO2116B+
●

Settings

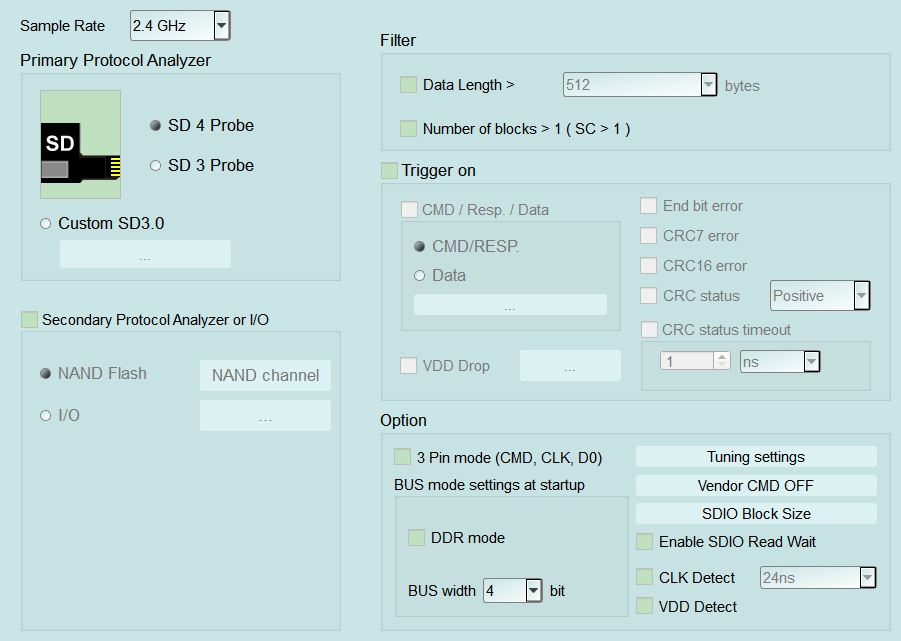

SD 3.0 Settings

SD 3.0 Protocol Analyzer 设置(BusFinder / LA3000/LA4000 系列)
  • 设定:
    • Sample Rate: 选择采样率。若要开启 Secondary Protocol Analyzer(NAND Flash)，采样率须设为 1 GHz 以下。Default 为 2.4 GHz。
    • Primary Protocol Analyzer: 选择 SD 4 Probe/SD 3 Probe，或 Custom SD3.0。
    • Secondary Protocol Analyzer or I/O: 以剩余脚位同时开启 NAND Flash 或 I/O 分析。
    • Filter:
      • Data Length >: 勾选后栏位启用(Enable)。Default 为未勾选。
      • Number of blocks > 1 (SC > 1): 过滤多区块传输。Default 为未勾选。
    • Option:
      • 3 Pin mode (CMD, CLK, D0): 仅接 CLK/CMD/D0 时分析命令流程与状态。Default 为未勾选。
      • BUS mode settings at startup: 撷取当下模式与 BUS width。Default 总线宽度为 4 bit、DDR 未勾选。
      • Tuning settings: 开启 Tuning Settings(见下方弹出窗口说明)；可设定 Tuning mode、Threshold、Accuracy，并调整 Response/Read/Write(D0~D3)相位；参数文件可用 Save/Delete 管理。
      • Vendor CMD: 开启 Vendor CMD settings(说明见 Settings — Vendor CMD settings)。
      • SDIO Block Size/Enable SDIO Read Wait: 开启 SDIO Fn Block Size Setting(见 Settings 链接)设定 Fn0~Fn7 区块大小；并可启用 SDIO Read Wait。Block Size Default 为各 Fn 256 bytes；Read Wait Default 为未勾选。
      • CLK Detect: 侦测 CLK 是否有动作；勾选后时间条件栏位启用(Enable)。Default 为未勾选。
  • 触发设定:
    • Trigger on: CMD/Resp/Data、End bit/CRC7/CRC16/CRC status(含超时)、VDD Drop 等。勾选后子项栏位启用(Enable)；CMD/Data 等可开启对应弹出窗口(见 Settings 链接)。Default 为 Trigger on 与错误项未勾选。

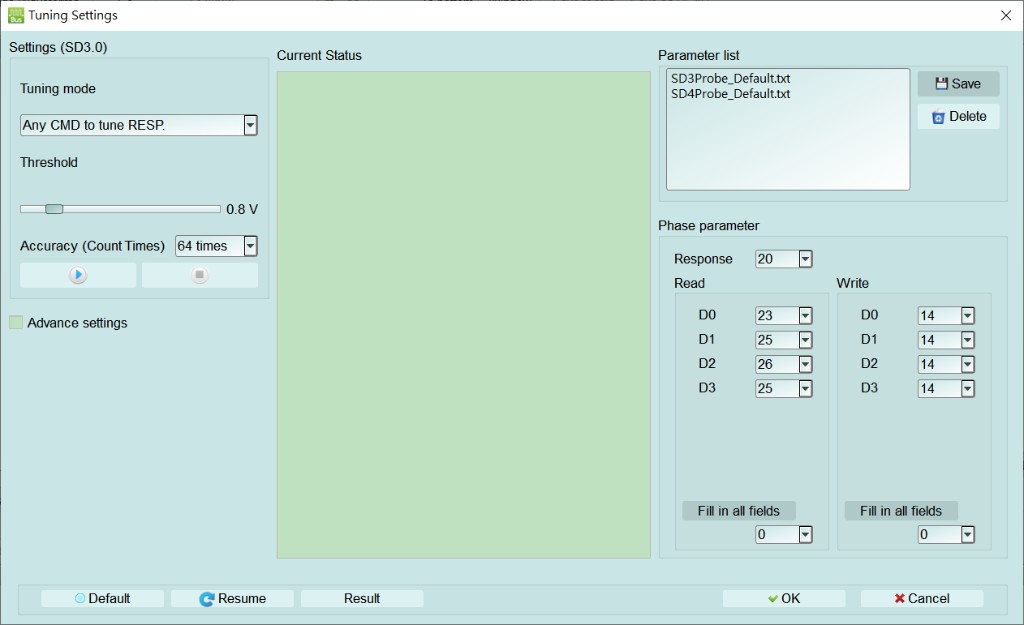

在 Option → Tuning settings 开启此窗口: 可设定 Tuning mode、Threshold、Accuracy，并调整 Response 与 Read/Write(D0~D3)相位；参数文件可用 Save/Delete 管理，并以 Resume/Result 继续校正或查看结果。

SD 3.0 Tuning Settings

SD 3.0: Tuning Settings

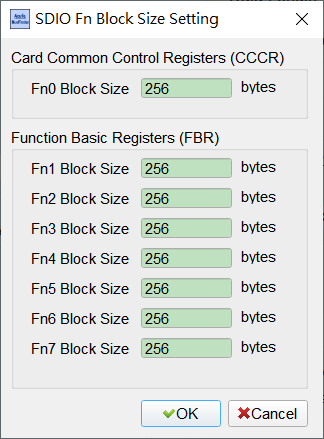

在 Option → SDIO Block Size 开启此窗口: 设定 CCCR Fn0 与 FBR Fn1~Fn7 的 Block Size(Default 各为 256 bytes)。

SD 3.0 SDIO Fn Block Size Setting

SD 3.0: SDIO Fn Block Size Setting
