SD 3.0 (SDIO 2.0) (Secure Digital Input/Output)

SDIO（Secure Digital Input/Output）支持 SD 3.0／SDIO 3.0 存储卡标准。

模式（SD／SPI）、Command／Data 选择或总线宽度设错会解码失败。通道前缀差异见 Settings。

Protocol Trigger 說明：SD/eMMC Data Trigger

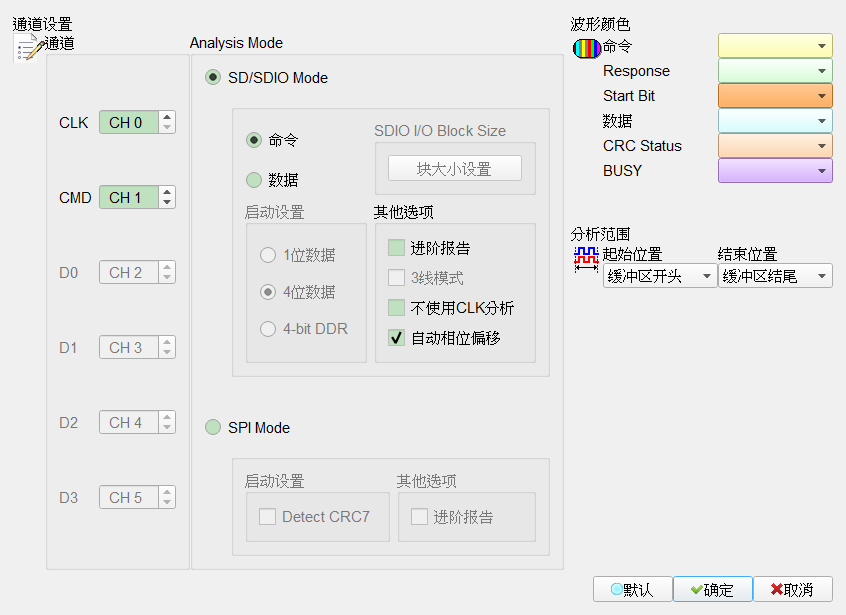

Decode Settings

SD 3.0 (SDIO 2.0) Decode Settings

• 通道设置: 设置 CLK、CMD、D0–D3 通道。
• SD Mode: 以 SD 模式分析。Default 为选取此模式。
  • Command: 分析 Command。Default 为选取此选项。
  • Data: 分析 Data（含 1-Bit／4-Bit／DDR 等选项）。Default 为未勾选（选取 Command）。

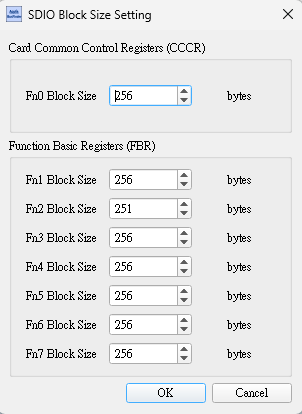

  • SDIO I/O Block Size: 设置 SDIO CCCR／FBR 的 Block Size。Default block length 为 512。
  • 高级报告: 报告区对 Command argument 进一步解码。勾选时栏位启用（Enable）。Default 为未勾选。
  • 3线模式: 使用 CLK、CMD、D0 分析。勾选时栏位启用（Enable）。Default 为未勾选。
  • 不使用CLK分析: 仅使用 CMD line 分析。勾选时栏位启用（Enable）。Default 为未勾选。
  • 自动相位偏移: 自动调整测量相位。勾选时栏位启用（Enable）。Default 为勾选。

SD 3.0 (SDIO 2.0) SPI Mode 选项

• SPI Mode: 以 SPI 模式分析。
  • Detect CRC7: 是否检测 CRC-7。勾选时栏位启用（Enable）。Default 为未勾选。
  • 高级报告: 显示详细内容。勾选时栏位启用（Enable）。Default 为未勾选。

Result

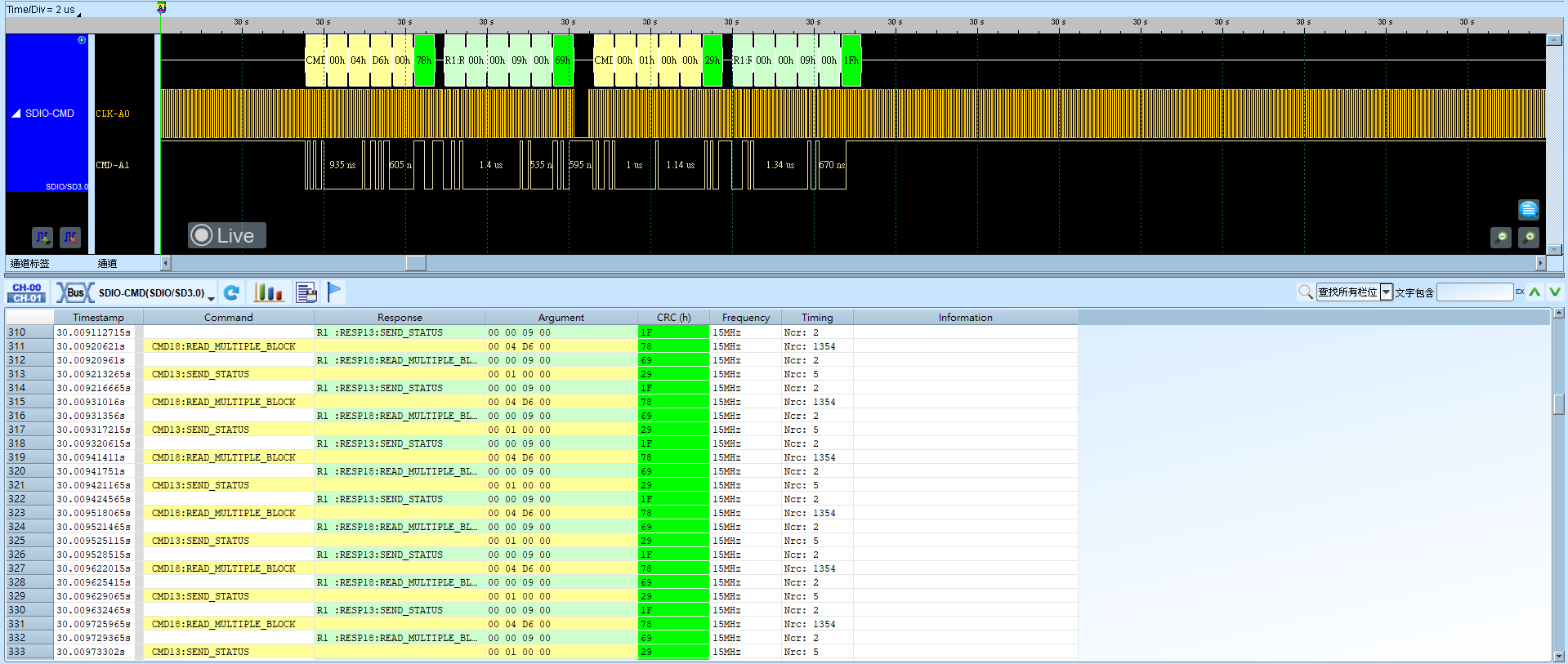

Command：

SD Command 解码

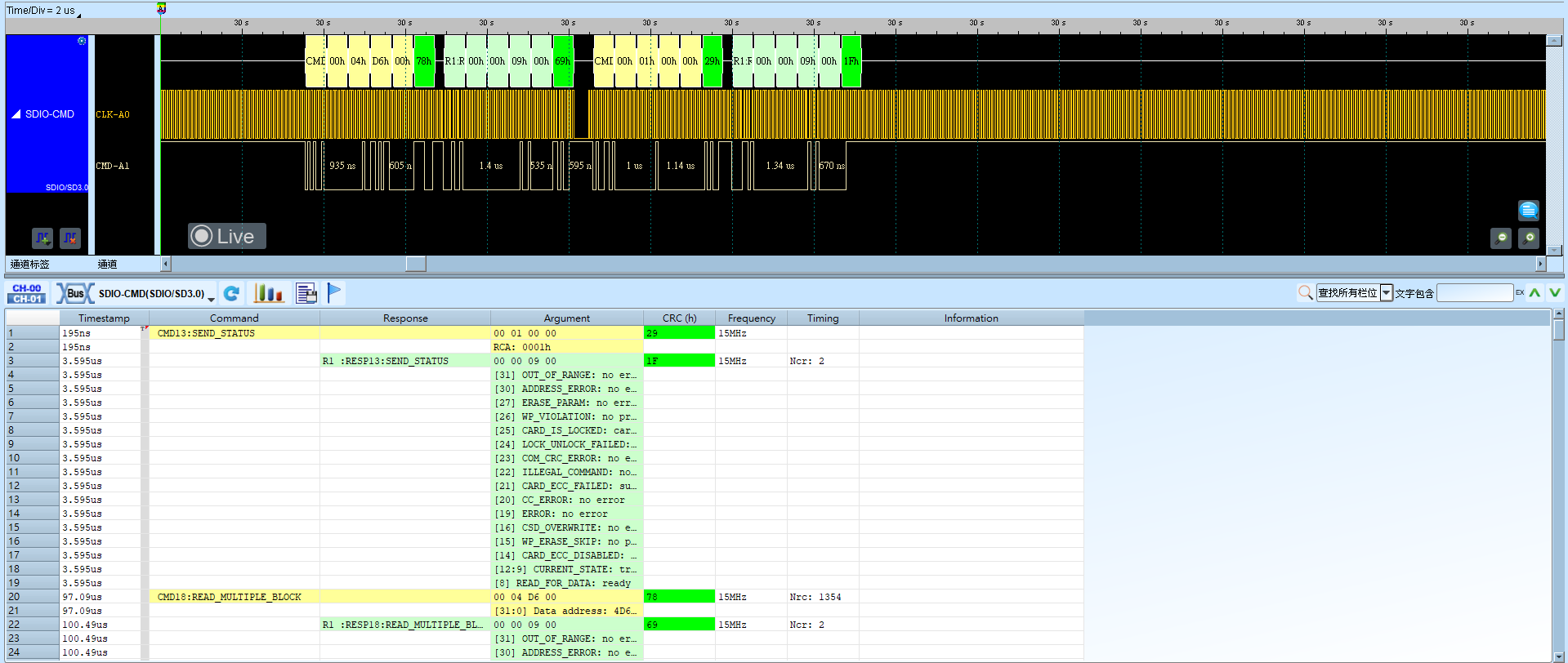

Adv. Report：

高级报告

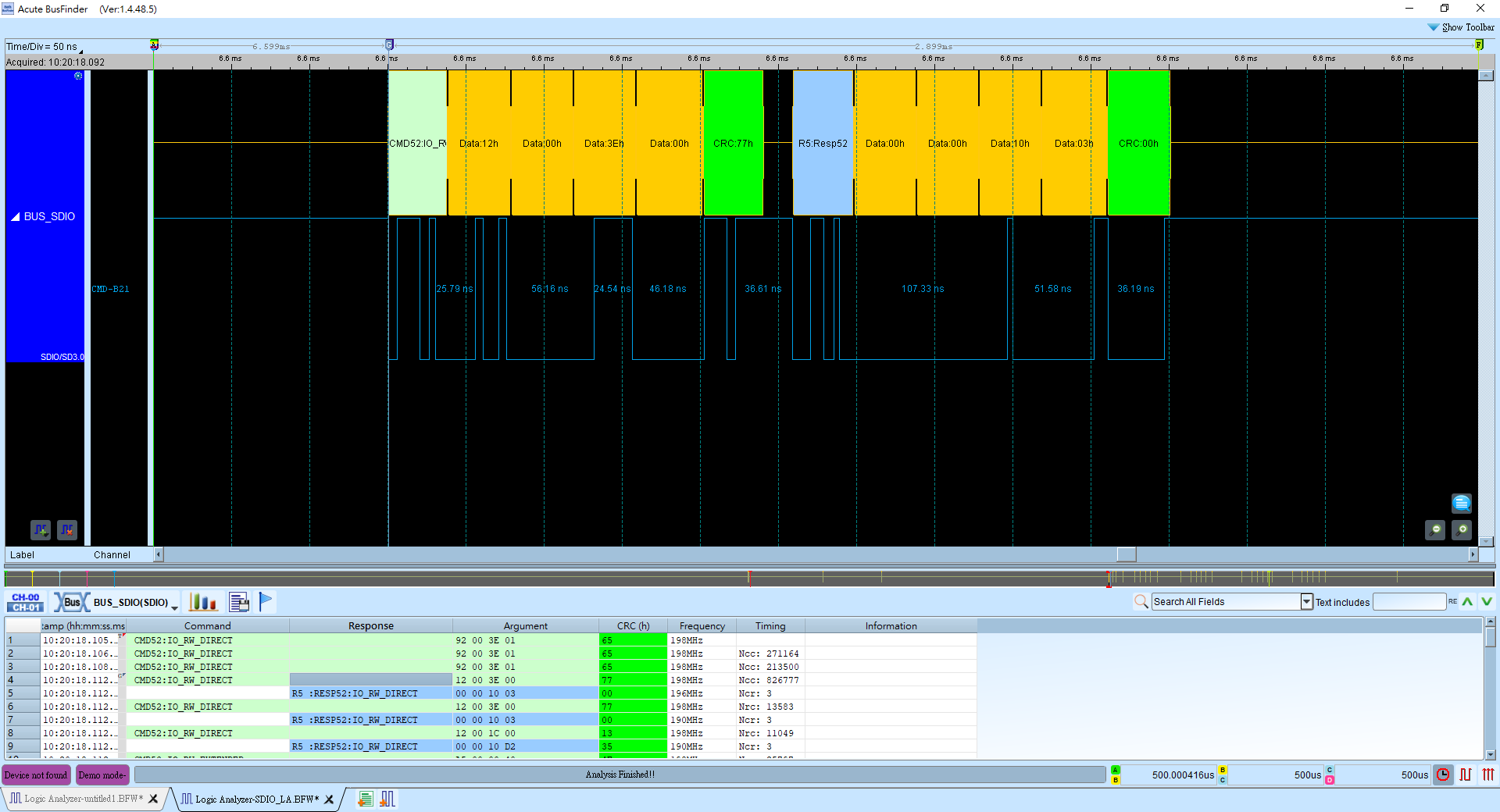

No CLK mode：

No CLK 模式

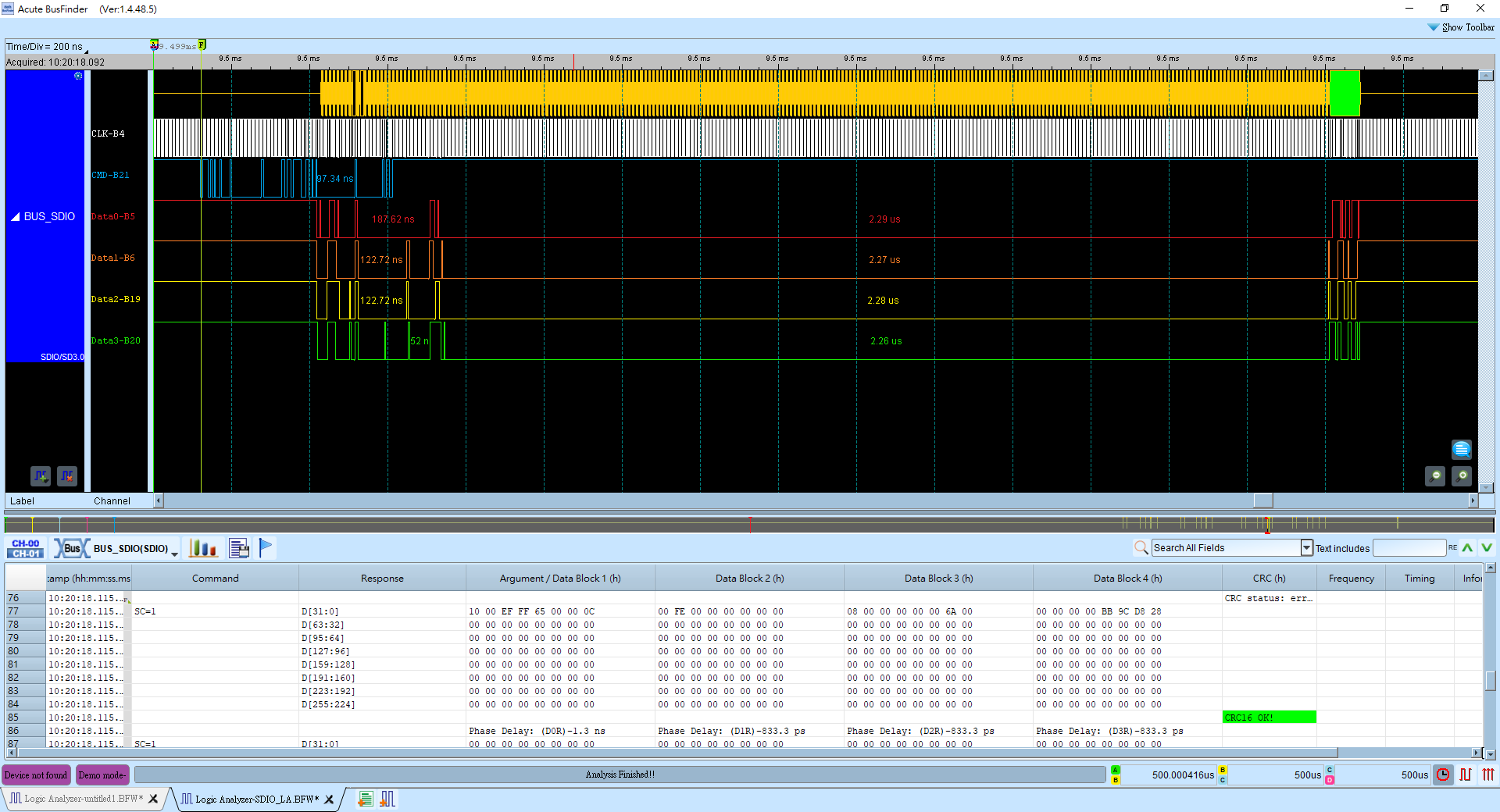

Data：

Data 解码

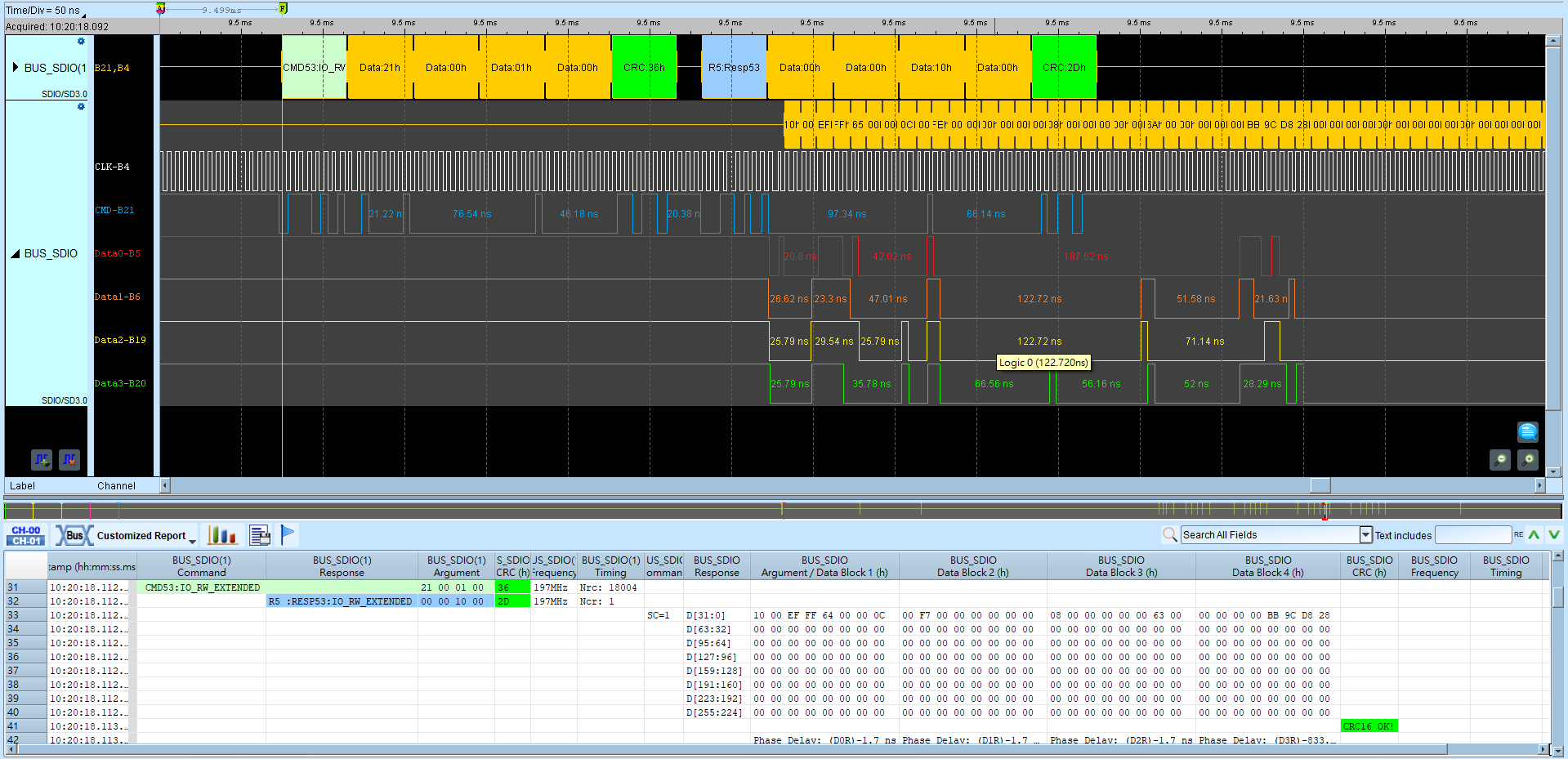

Command + Data mode：

Command + Data 模式

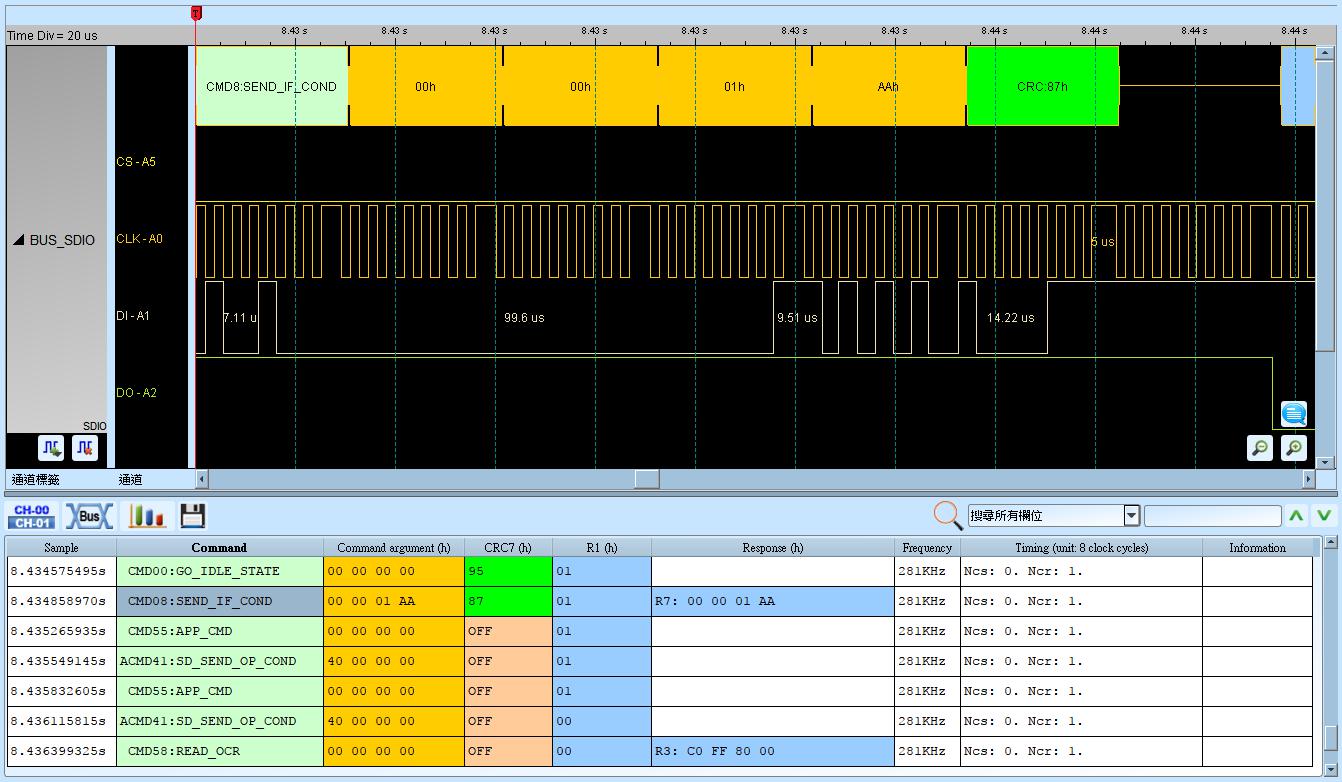

SPI mode：

SPI 模式
