擷取設定
開始擷取資料前，請先完成以下重要設定。
Sample Rate
一般建議取樣率至少為訊號頻率的 5 至 10 倍。若需要，您也可以設定更高的取樣率；這通常能提升擷取資料的時序解析度。不過，取樣率過高也可能增加資料毛刺的機率，進而影響資料解讀。
範例：
- I2C 100 kHz → 使用 1 MHz 或更高
- SPI 1 MHz → 使用 10 MHz 或更高
Tip
快速設定（Quick Settings） 已針對多數協定自動符合此原則。

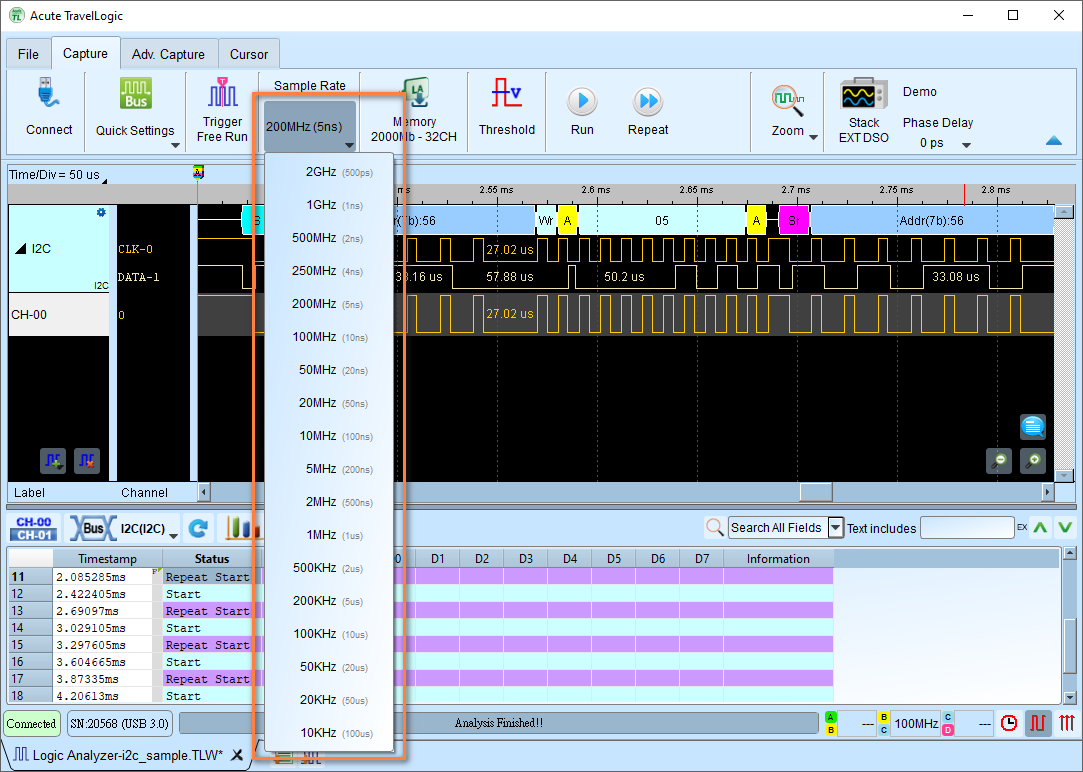

在工具列中點選 Sample Rate（取樣率） 按鈕即可設定取樣率。

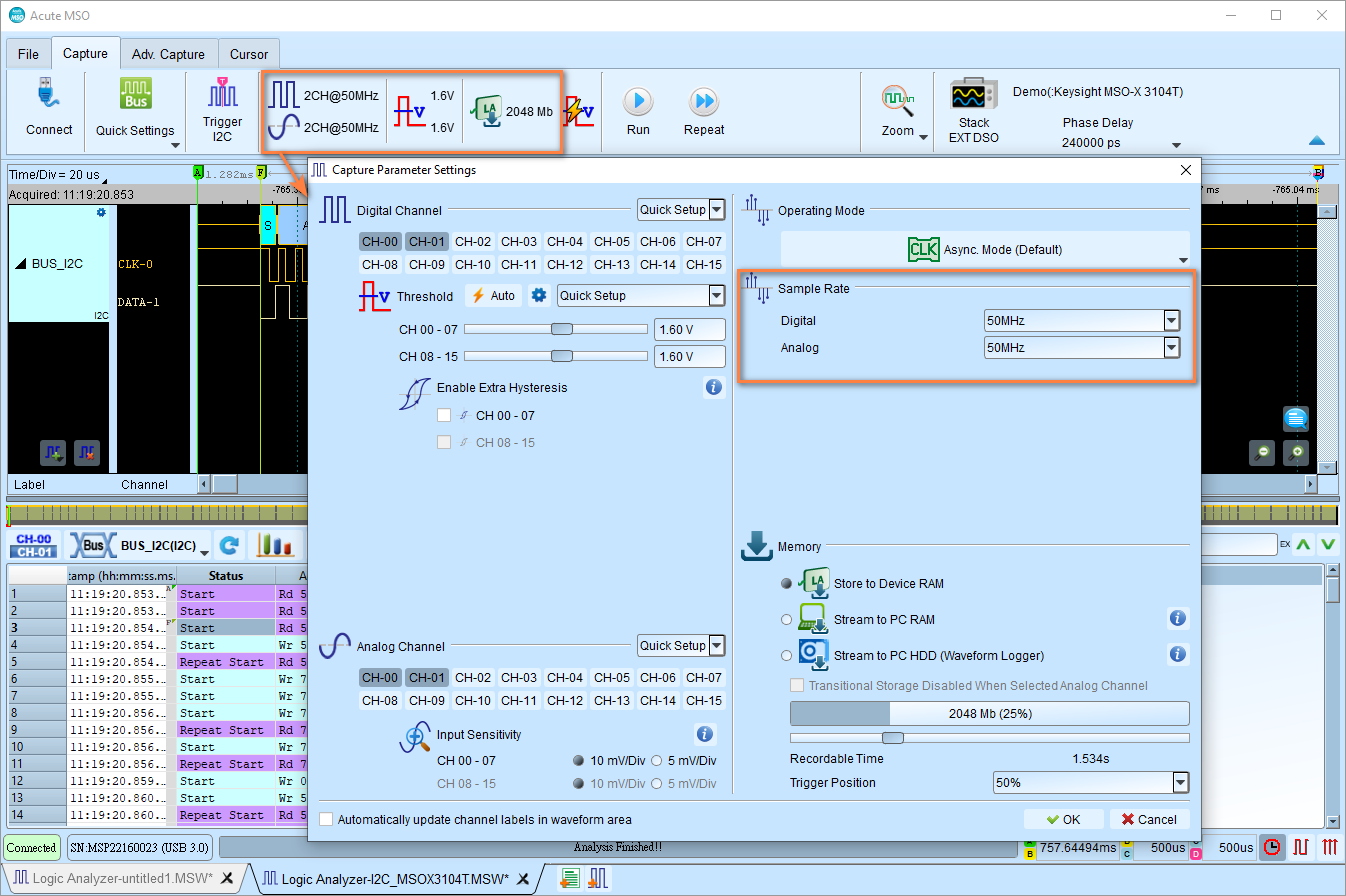

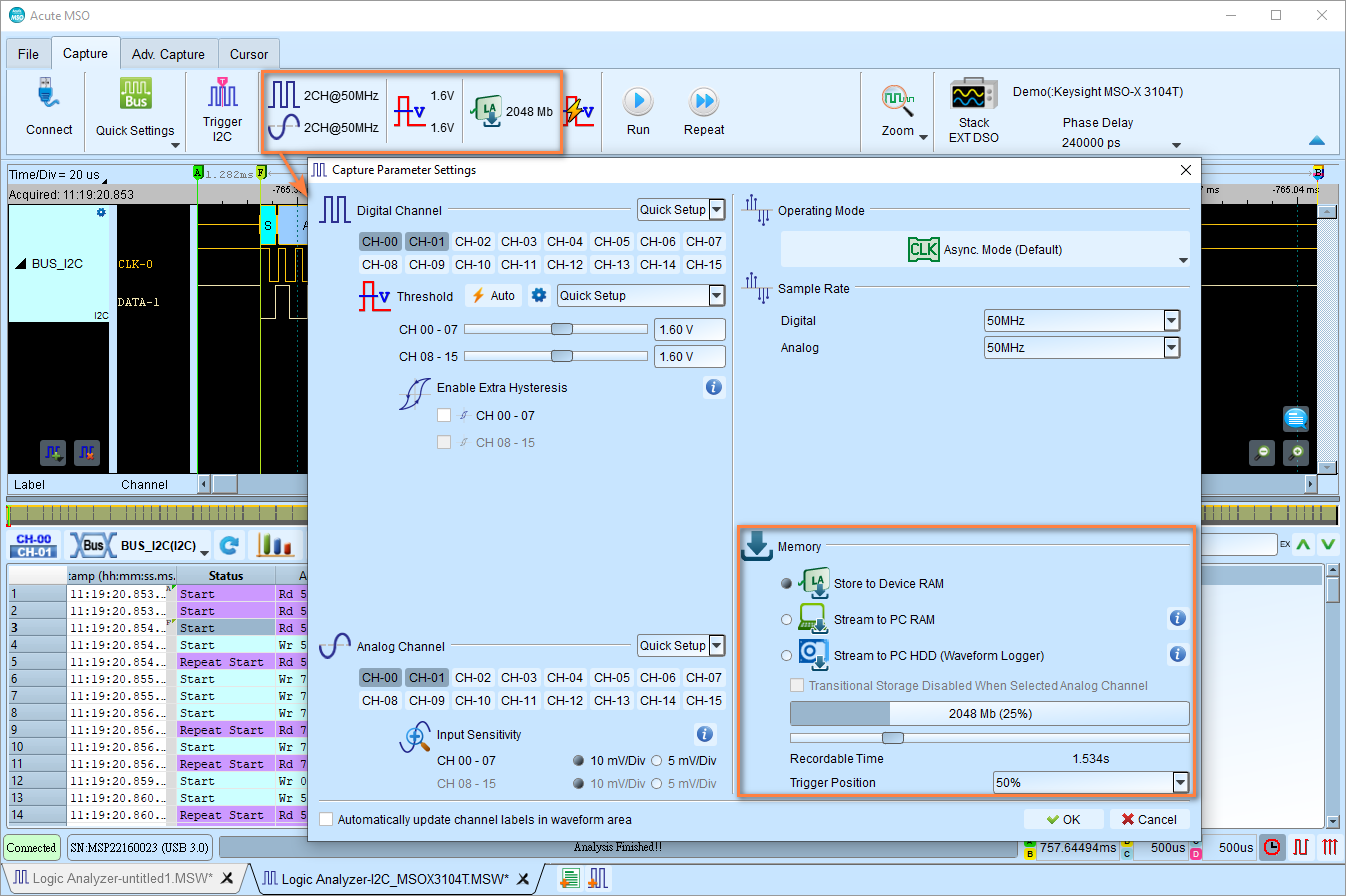

Mixed-Signal Oscilloscope 系列的取樣率設定位置略有不同，如下所示。

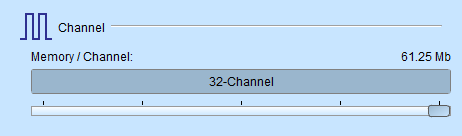

Channel Settings
設定用於擷取資料的通道數量。請注意，此設定必須在開始擷取前完成。若有通道未使用，可將其停用以節省記憶體。

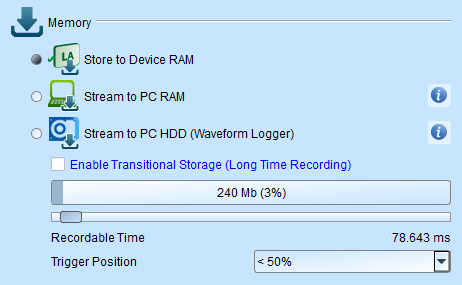

Storage Modes
設定擷取資料的儲存方式。

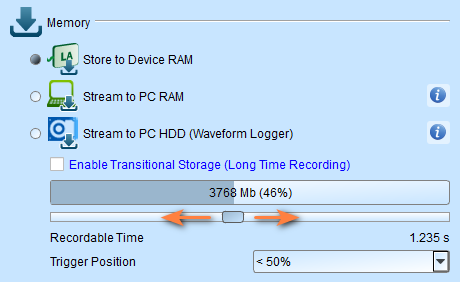

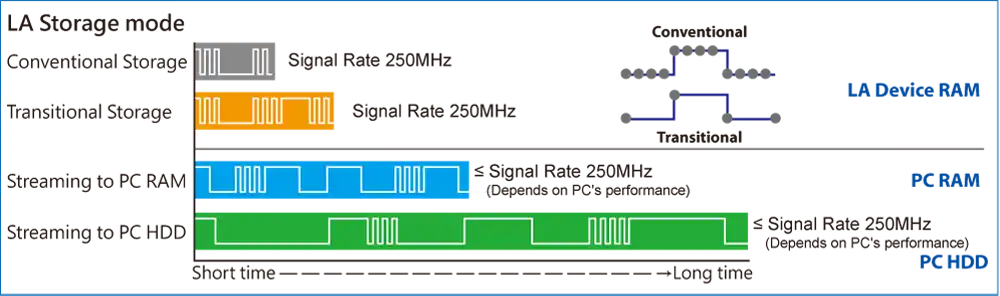

下圖說明三種主要儲存模式的差異。
Store to Device RAM
此模式為預設模式。錄製資料會暫存於裝置 RAM 中。記憶體滿載時，擷取會停止，資料隨即傳輸至 PC。
您可以設定擷取資料的儲存深度。單次擷取會在達到儲存深度上限時停止。上限因機型而異。
此模式也會顯示預估可錄製時間，協助您決定所需的記憶體大小。
Stream to PC RAM
錄製資料先由裝置 RAM 緩衝，再即時串流至 PC RAM。若 PC 有足夠的 RAM，此模式相當實用。
Warning
USB 傳輸吞吐量會造成限制。因此不建議在高取樣率下使用此模式，因為短時間內會產生大量資料。
Stream to PC HDD (Waveform Logger)
此模式會進一步將資料儲存至硬碟，因為硬碟通常有更大的儲存空間。建議用於長時間擷取，但限制與 Stream to PC RAM 模式相同。
Transitional Storage
過渡儲存（Transitional Storage）適用於 Store to Device RAM 與 Stream to PC RAM 模式。此功能僅儲存狀態轉換，而非整段擷取的所有取樣點，讓您得以擷取更長時間的資料。
Tip
當訊號長時間處於閒置狀態，但您仍想長時間擷取資料時，強烈建議使用此模式。
Trigger Position
以百分比設定觸發點在記憶體中的位置。
- 範例： 50% 表示裝置記憶體中最多 50% 用於儲存觸發前資料
- 擷取停止條件： 設定擷取自動停止的時機
Threshold

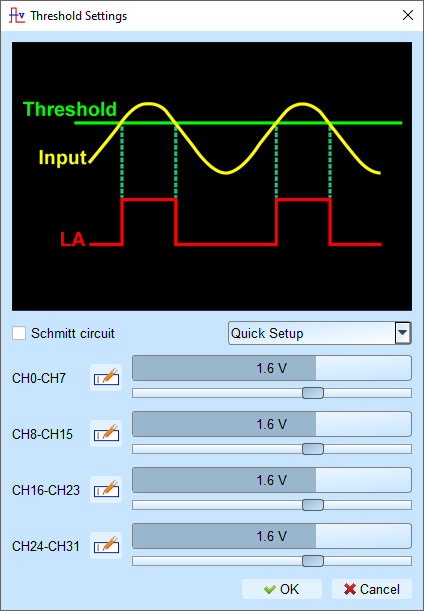

Threshold Voltage Level Configuration
設定決定擷取訊號邏輯位準的電壓臨界值。
Tip
經驗法則： 臨界值 = 供電電壓 ÷ 2。這是取得良好結果的起始設定。
-

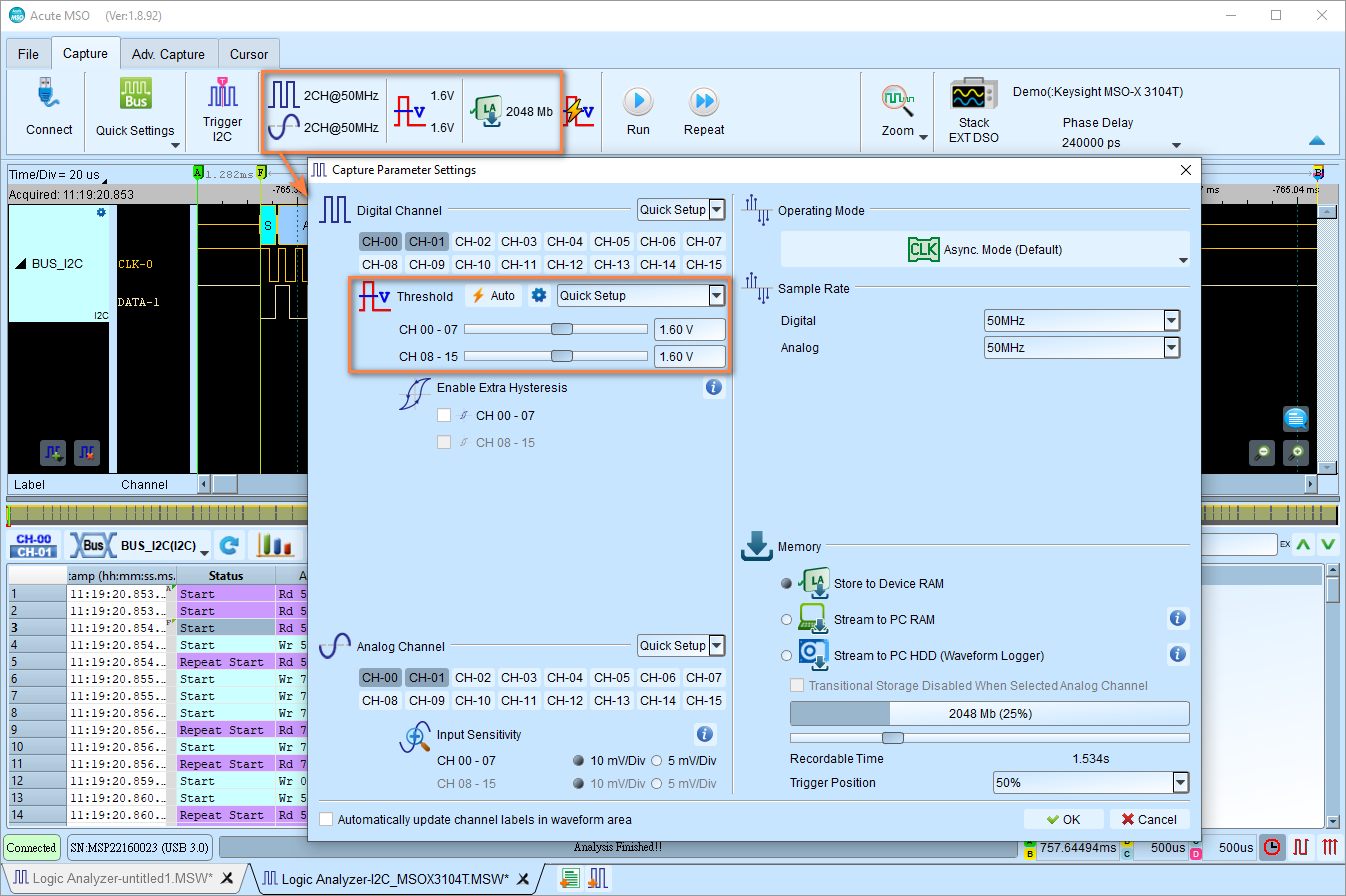

點選工具列中的 Threshold（臨界值） 按鈕
-
從 Quick Setup（快速設定） 下拉選單選擇預設值，或自訂電壓
常見電壓位準：
- Vcc 5 V：將臨界值設為 2.5 V
- Vcc 3.3 V：將臨界值設為 1.6 V
- Vcc 1.8 V：將臨界值設為 0.9 V
-
點選 OK
經驗法則： 臨界值 = 供電電壓 ÷ 2
Threshold Configuration with Schmitt Circuit
為何使用 Schmitt 電路？
使用單一臨界值時，若訊號轉換期間電壓接近臨界值，裝置可能擷取到不明確的 0 或 1 狀態，造成檢視困難。
實際訊號常包含：
- 雜訊
- 緩慢邊緣
- 彈跳訊號（開關）

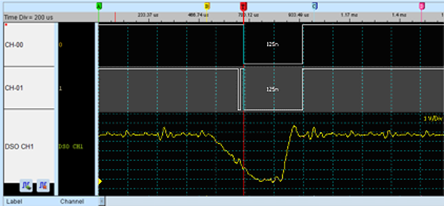

這會使波形分析變得困難，因為訊號可能被擷取為不明確的狀態，如下圖所示。
硬體突波濾波器的限制
硬體突波濾波器（低通濾波器）可濾除雜訊，但也可能濾掉真實訊號或高頻成分，因此不適合解決此問題。

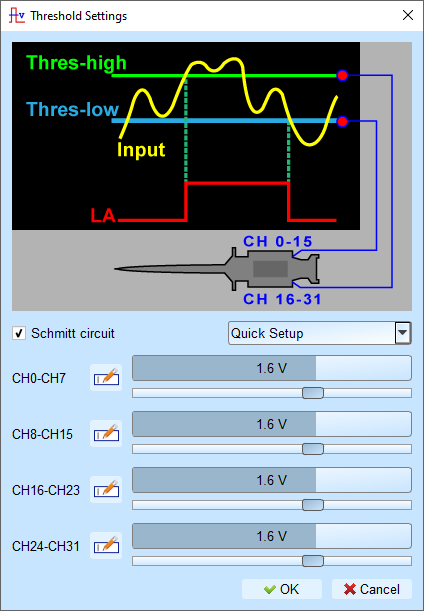

Schmitt 電路解決方案
使用兩組臨界值在電壓訊號上建立遲滯（hysteresis），消除雜訊干擾並解決訊號抖動問題。
設定
使用 Schmitt 電路功能時：
- 兩個通道都必須用於量測
- 每個量測點需要兩條測試線，以形成兩組臨界值
通道配對
TravelLogic 系列可如下配對通道：
- 第一組臨界值：CH0 - CH15
- 第二組臨界值：CH16 - CH31
- 配對：CH0 ↔ CH16、CH1 ↔ CH17、CH2 ↔ CH18，以此類推
如何判定邏輯位準？
- 輸入訊號必須 高於 Upper Threshold（上臨界值） 才會切換為邏輯 1（HIGH）
- 輸入訊號必須 低於 Lower Threshold（下臨界值） 才會切換為邏輯 0（LOW）
- 當輸入介於兩臨界值之間時，輸出維持先前的邏輯狀態。
