電源序列驗證

Note

此功能不支援 TravelBus 系列產品。

概覽

在前面的章節中，我們介紹了波形統計與游標，供您對擷取的資料進行量測分析。這兩項工具可應用於除錯中的各種情境。

這在現代電子系統中非常重要。一些使用案例例如：

主機板上的電源開/關序列驗證
重複的量測序列
設計驗證

在本章節中，我們將說明如何進一步為這些量測加入限制條件，以確保時序符合需求，並確保逐步對元件供電與斷電的電源序列正確，避免造成損壞。

逐步操作流程

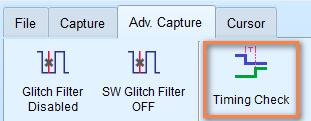

在工具列的進階擷取（Adv. Capture）分頁中找到時序檢查（Timing Check）按鈕，點擊以開啟時序檢查對話框。
選擇要使用的設定檔（.csv）。
選擇要進入的模式：時序檢查（Timing Check）或 H/W Strap。
設定完成後，點擊開始（Start）按鈕開始擷取。
完成後，軟體會分析結果並顯示每項量測的 Pass/Fail 狀態。

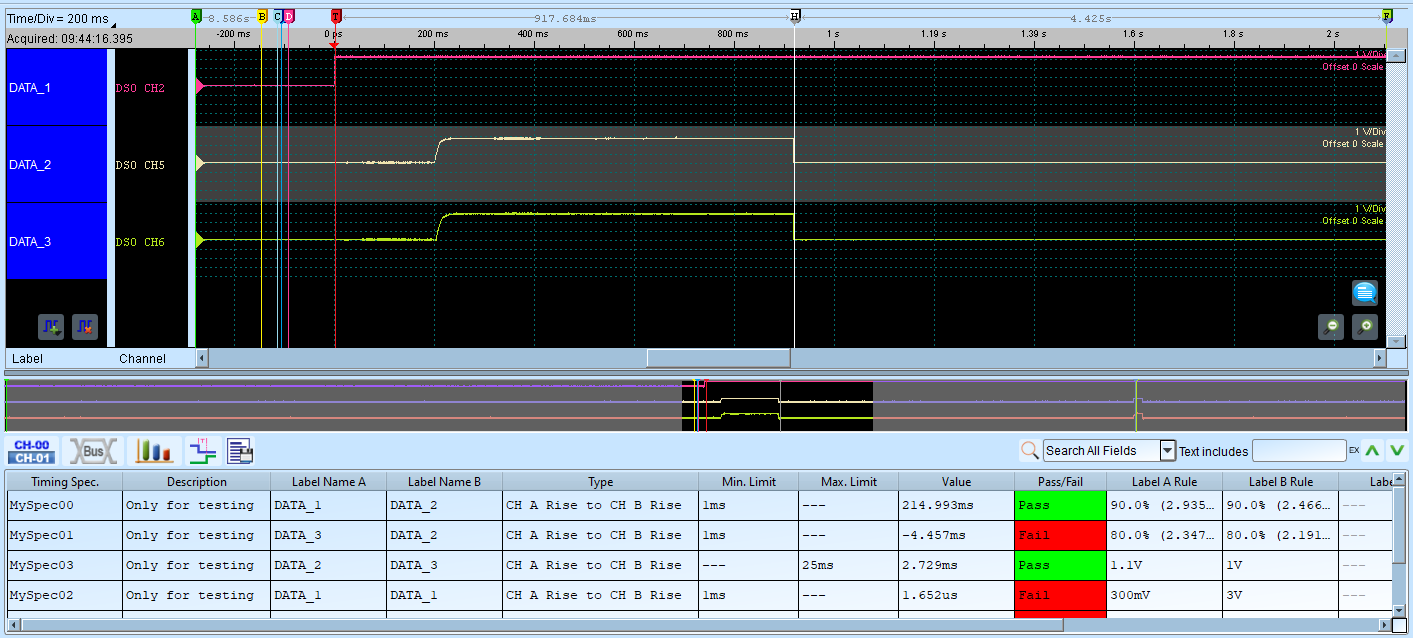

下方為時序檢查報告的範例畫面：

設定檔格式

以下說明如何建構設定檔。設定檔為 CSV 格式，由多個區段組成，各區段定義所需的擷取設定。

設定檔格式要求

每個區段開頭為欄位名稱
以逗號分隔數值
每個區段結尾以分號（;）結束
雙斜線（//）後的註解會被忽略

有效格式範例：

[SampleRate]
200MHz
;

[DigitalSampleRate]
25MHz
;

若需要範例設定檔供參考，請聯絡我們：service@acute.com.tw。

設定速查表

SampleRate

輸入取樣率數值，單位：MHz、KHz、Hz。

範例：

[SampleRate]
200MHz
;

Note

可使用的最大取樣率範圍會受通道數量與觸發類型影響。最小取樣率不可低於 100 kHz。

若設定了 SampleRate，AnalogSampleRate 與 DigitalSampleRate 將會設為相同數值。

AnalogSampleRate

Note

此設定僅適用於混合訊號示波器（Mixed-Signal Oscilloscope）系列。

輸入類比取樣率數值，單位：MHz、KHz、Hz。

範例：

[AnalogSampleRate]
100MHz
;

DigitalSampleRate

輸入數位取樣率數值，單位：MHz、KHz、Hz。

範例：

[DigitalSampleRate]
100MHz
;

ChannelNumber

Note

此設定僅適用於 TravelLogic 系列。

Note

可用通道數量會依取樣率以及是否啟用/停用過渡儲存模式而有所不同。

指定要使用的通道數量。

取樣率	LA 非過渡模式	LA 過渡模式
2 GHz	0:3（4 通道）	0:2（3 通道）
1 GHz	0:7（8 通道）	0:5（6 通道）
500 MHz	0:15（16 通道）	0:11（12 通道）
250 MHz, 200MHz	0:31（32 通道）	0:23（24 通道）

範例：

[ChannelNumber]
24
;

RecordLength

設定錄製記憶體深度。單位：MB、Mb。

最大錄製記憶體深度依不同型號而異。數值不可低於 16 Mb。

範例：

[RecordLength]
100Mb
;

TransitionalMode

啟用或停用過渡儲存模式。

設為 1 以啟用過渡儲存模式，0 以停用。

範例：

[TransitionalMode]
1 // 過渡儲存模式 ON
;

Note

使用混合訊號示波器（Mixed-Signal Oscilloscope）系列的類比通道時，此設定會被忽略。

Threshold

設定邏輯位準偵測的電壓臨界值。單位：mV 或 V。

TravelLogic 系列的電壓臨界值範圍為 ±5V。

混合訊號示波器（Mixed-Signal Oscilloscope）系列的電壓臨界值範圍為 ±20V。

範例：

[Threshold]
1.6V // Ch 00-07
1.5V // Ch 08-15
1.2V // Ch 16-23 or secondary for Ch00-07
2.5V // Ch 24-31 or secondary for Ch08-15
;

Note

TravelLogic 系列啟用施密特電路功能時，Channel 16-31 將變為次要參考臨界電壓。混合訊號示波器系列不受影響。

UseSchmittCircuit

TravelLogic 系列設為 1 以啟用施密特電路功能，0 以停用。這會影響電壓位準參數的意義，且可用通道數上限將降至 16 通道。

混合訊號示波器（Mixed-Signal Oscilloscope）系列使用此參數啟用硬體施密特電路遲滯功能，可用通道數不受影響。

範例：

[UseSchmittCircuit]
1 // 輸入 1 以啟用施密特電路
;

Hysteresis

Note

此參數僅適用於混合訊號示波器（Mixed-Signal Oscilloscope）系列。

啟用或停用硬體施密特電路遲滯功能。設為 1 以啟用，0 以停用。

範例：

[Hysteresis]
1 // 輸入 1 以啟用硬體施密特電路遲滯功能
;

Channel

通道設定及其屬性。各欄位定義如下：

通道選擇：CH0（數位通道 0）、CH(A)0（類比通道 0）
標籤名稱：最多 31 個英數字元
模式（選填）：TimingCheck、HwStrap 或 TimingCheck+HwStrap

模式	說明
TimingCheck	通道僅用於時序檢查，在 H/W Strap 中隱藏
HwStrap	通道僅用於硬體 Strap，在時序檢查中隱藏
TimingCheck+HwStrap	兩種模式皆可用

預期最大電壓（選填）：類比通道使用，單位：mV、V
預期最小電壓（選填）：類比通道使用，單位：mV、V

範例（數位通道）：

[Channel]
CH20, MyData0, HwStrap
CH22, MyData1, TimingCheck
CH24, MyData2, TimingCheck+HwStrap
;

範例（類比通道）：

[Channel]
// (Analog Channel settings. ONLY for Mixed-Signal Oscilloscope series)
CH(A)1, VCC (1.8V) //Analog CH1, Using the default voltage division and offset
CH(A)2, VDD (1.5V) //Analog CH2, Using the default voltage division and offset
CH(A)3, AAA, TimingCheck, 1.5V // Analog CH3, Set up the max voltage division
CH(A)4, BBB,, 1.0V // Analog CH4, Set up the max voltage division
CH(A)5, CCC,, 2.0V, 1.0V // Analog CH5, Set up the max & min voltage division
;

Tip

此區段可接受多行輸入。

AnalogChannel

Note

此區段僅適用於混合訊號示波器（Mixed-Signal Oscilloscope）系列。

設定類比通道及其屬性。各欄位定義如下：

通道選擇：CH(A)0（類比通道 0）。MSO3000 系列請使用 DSO CH1 表示類比通道 1。
標籤名稱：最多 31 個英數字元
電壓檔位：

單位：V、mV
電壓偏移：

單位：V、mV
（選填）探棒衰減

Note

僅適用於 MSO3000 系列。
（選填）頻寬限制：單位：FULL、20MHz、100MHz

Note

僅適用於 MSO3000 系列。
（選填）耦合：單位：DC、AC

Note

僅適用於 MSO3000 系列。

範例：

[AnalogChannel] // MSO3K settings sample
// Analog CH1, display name is MyVolt1, voltage division 1V, voltage offset +1.0 division, x10 probe attenuation, FULL bandwidth, DC coupling
DSO CH1, MyVolt1, 1V, 1.0, 10, FULL, DC

// Analog CH4, display name is MyVolt2, voltage division 500mV, voltage offset -3.0 division, x1 probe attenuation, bandwidth limited to 20MHz, AC coupling
DSO CH4, MyVolt2, 500mV, -3.0, 1, 20MHz, AC
;

[AnalogChannel] // MSO2K settings sample
CH(A)3, MyVolt5, 1V, 1.0 //Analog CH3, display name is MyVolt5, voltage division 1V, voltage offset +1.0 division
;

Trigger

單行輸入，定義觸發條件。各欄位定義如下：

觸發通道標籤：參照 Channel 中定義的標籤
觸發類型：
- CHANNEL_LOW
- CHANNEL_HIGH
- CHANNEL_ANY
- CHANNEL_RISING
- CHANNEL_FALLING
- CHANNEL_CHANGING
- ANALOG_CH_RISING（僅適用於混合訊號示波器系列）
- ANALOG_CH_FALLING（僅適用於混合訊號示波器系列）
模式（選填）：TimingCheck、HwStrap 或 TimingCheck+HwStrap
電壓（選填）：類比通道使用，單位：mV、V

範例：

MyData2 通道標籤（對應 Channel 中的設定）在 HwStrap 模式下上升時觸發

[Trigger]
MyData1, CHANNEL_RISING, HwStrap
;

MyData2 通道標籤（對應 Channel 中的設定）在 TimingCheck 模式下上升時觸發

[Trigger]
MyData2, CHANNEL_RISING, TimingCheck
;

類比通道上升（VCC (1.8V)）

[Trigger] //Analog Trigger (Only for MSO series)
// Triggered when Analog Ch1 rising equal or more than 1.5V
VCC (1.8V), ANALOG_CH_RISING, TimingCheck, 1.5V
;

TriggerPosition

設定記憶體中的觸發點位置。單位：%。

範例：

[TriggerPosition]
20% // 將觸發位置設為 20%
;

RangeStart

使用游標參考設定量測起始位置。

可接受值：CursorA 至 CursorZ。

範例：

[RangeStart]
CursorS // 量測從 Cursor S 開始
;

RangeEnd

使用游標參考設定量測結束位置。

可接受值：CursorA 至 CursorZ。

範例：

[RangeEnd]
CursorE // 量測在 Cursor E 結束
;

TimingCheck

多行輸入，定義時序量測與規格。各欄位定義如下：

規格名稱：僅供顯示
規格說明：僅供顯示
目標 CH A：參照 Channel 中定義的通道標籤
目標 CH B：參照 Channel 中定義的通道標籤
時序檢查類型：
- CHA_RISE_TO_CHB_RISE：第一個 CH A 上升緣至第一個 CH B 上升緣
- CHA_RISE_TO_CHB_FALL：第一個 CH A 上升緣至第一個 CH B 下降緣
- CHA_FALL_TO_CHB_RISE：第一個 CH A 下降緣至第一個 CH B 上升緣
- CHA_FALL_TO_CHB_FALL：第一個 CH A 下降緣至第一個 CH B 下降緣
- CHA_RISE_TO_NEXT_CHB_RISE：第一個 CH A 上升緣之後的下一個 CH B 上升緣
- CHA_RISE_TO_NEXT_CHB_FALL：第一個 CH A 上升緣之後的下一個 CH B 下降緣
- CHA_FALL_TO_NEXT_CHB_RISE：第一個 CH A 下降緣之後的下一個 CH B 上升緣
- CHA_FALL_TO_NEXT_CHB_FALL：第一個 CH A 下降緣之後的下一個 CH B 下降緣
- CHA_RISE_TO_PREV_CHB_RISE：第一個 CH A 上升緣至前一個 CH B 上升緣
- CHA_RISE_TO_PREV_CHB_FALL：第一個 CH A 上升緣至前一個 CH B 下降緣
- CHA_FALL_TO_PREV_CHB_RISE：第一個 CH A 下降緣至前一個 CH B 上升緣
- CHA_FALL_TO_PREV_CHB_FALL：第一個 CH A 下降緣至前一個 CH B 下降緣
- CHA_RISE_TO_FAREST_CHB_RISE
- CHA_RISE_TO_FAREST_CHB_FALL
- CHA_FALL_TO_FAREST_CHB_RISE
- CHA_FALL_TO_FAREST_CHB_FALL
- CHA_HIGH_TIME
- CHA_LOW_TIME
- CHA_HIGH_PULSE_COUNT
- CHA_LOW_PULSE_COUNT
- CHA_RISE_EDGE_COUNT
- CHA_FALL_EDGE_COUNT
- CHA_EDGE_COUNT
以下量測僅適用於混合訊號示波器（Mixed-Signal Oscilloscope）系列。
- CHA_SLEW_RATE
- CHA_V_MAX
- CHA_V_MIN
- CHA_V_PP
- CHA_V_HIGH
- CHA_V_LOW
- CHA_V_AMPLITUDE
- CHA_V_MEAN
- CHA_RISE_TIME
- CHA_FALL_TIME
下限：

時間量測單位：ns、us、ms、s

電壓量測單位：mV、V

轉換速率量測單位：mV/us、mV/ms、V/us、V/ms

X 表示無限制。
上限：

時間量測單位：ns、us、ms、s

電壓量測單位：mV、V

轉換速率量測單位：mV/us、mV/ms、V/us、V/ms

X 表示無限制。
（選填）CH A 參考電壓

類比通道使用，單位：mV、V

範例：90% 表示參考通道電壓的 90%。

範例：1.5V 表示直接設定參考電壓。
（選填）CH B 參考電壓

類比通道使用，單位：mV、V

範例：90% 表示參考通道電壓的 90%。

範例：1.5V 表示直接設定參考電壓。
（選填）CH A 通過次數

忽略條件符合的前 N 次。
（選填）CH B 通過次數

忽略條件符合的前 N 次。

範例：

[TimingCheck]
Spec_00, Desc_00, MyData0, MyData1, CHA_RISE_TO_CHB_RISE, 1ns, 10ms
Spec_01, Desc_01, MyData1, MyData2, CHA_FALL_TO_CHB_RISE, X, 100ms
Spec_02, Desc_02, MyData2, MyData3, CHA_FALL_TO_CHB_FALL, 100us, X
;

類比通道範例（僅限混合訊號示波器系列）

[TimingCheck]
Spec_00, Desc_00, VDD (1.5V), VCC (1.8V), CHA_RISE_TO_CHB_RISE, 10ms, 20ms, 90%, 90%, 0, 0
Spec_01, Desc_01, VDD (1.5V), VCC (1.8V), CHA_RISE_TO_CHB_RISE, 1ms, 5ms, 80%, 80%, 0, 0
Spec_02, Desc_02, CH0 (3.3V), CH0 (3.3V), CHA_SLEW_RATE, 20mV/ms, 50mV/us // Rising
Spec_03, Desc_03, CH0 (3.3V), CH0 (3.3V), CHA_SLEW_RATE, 50mV/ms, 20mV/us // Falling
Spec_04, Desc_04, CH0 (3.3V),, CHA_V_HIGH, 500mV, 600mV // Voltage High
Spec_05, Desc_05, CH0 (3.3V),, CHA_RISE_TIME, 50ms, 100ms // Rise Time
;

HWStrap

單行輸入，定義硬體 Strap 條件。各欄位定義如下：

目標通道：CH0（數位通道 0），僅供顯示。
目標通道標籤：參照 Channel 中定義的標籤
參考通道標籤：參照 Channel 中定義的標籤
參考通道類型：

參考通道類型

CHANNEL_RISING

CHANNEL_FALLING

CHANNEL_CHANGING
規格值：輸入 0 或 1 作為預期值，結果不符預期時判定為失敗。
CH A 參考電壓：類比通道使用

單位可為電壓（mV、V）或百分比（%）。

範例：90% 表示參考通道電壓的 90%。

範例：1.5V 表示直接設定參考電壓。
CH B 參考電壓：類比通道使用

單位可為電壓（mV、V）或百分比（%）。

範例：90% 表示參考通道電壓的 90%。

範例：1.5V 表示直接設定參考電壓。
CH A 通過次數：

忽略條件符合的前 N 次。
CH B 通過次數：輸入 0 或 1 作為預期值。

忽略條件符合的前 N 次。

範例：

[HwStrap]
CH0, MyData0, MyData1, CHANNEL_RISING, 1
CH1, MyData1, MyData2, CHANNEL_RISING, 1
CH2, MyData2, MyData3, CHANNEL_FALLING, 0
;

類比通道範例（僅限混合訊號示波器系列）

[HwStrap] //Analog Channel (MSO series ONLY)
CH(A)1, VCC (1.8V), VDD (1.5V), CHANNEL_RISING, 1, 90%, 90%, 0, 0
;

參考通道類型
`CHANNEL_RISING`
`CHANNEL_FALLING`
`CHANNEL_CHANGING`
