瀏覽報告
概覽
報告區是檢視擷取資料分析結果的地方。 您大多會使用報告區來檢視協定解碼結果。
此處可檢視數種報告：
- Protocol decoder result（依不同協定而異）
- Transition report（0、1 邏輯位準與時間戳記）
- Waveform statistics（週期、頻率、邊緣計數等）
Report Toolbar
：切換至 Transition 報告
：切換至 Protocol decoder 報告
：切換至 Waveform statistics 報告
：將報告資料匯出為 TXT/CSV 格式
：重新整理分析結果，用於協定解碼器與波形統計報告
：跳至特定列號

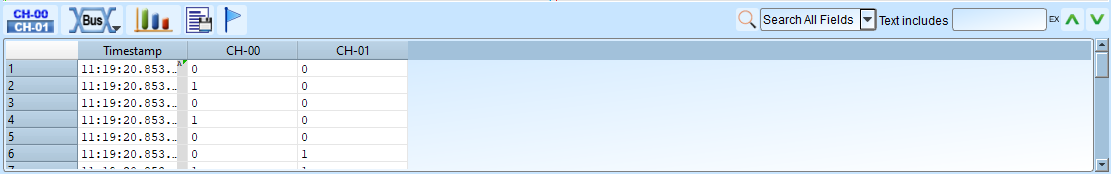

Transition report
顯示各通道的邏輯位準轉換紀錄。
範例：
| Timestamp (hh:mm:ss.ms.us.ns) | CH-00 | CH-01 | CH-02 | CH-03 |
|---|---|---|---|---|
| 12:00:00.000.000.000 | 0 | 1 | 1 | 0 |
| 12:00:01.000.000.752 | 1 | 1 | 0 | 1 |
| 12:00:02.000.001.999 | 1 | 0 | 0 | 0 |

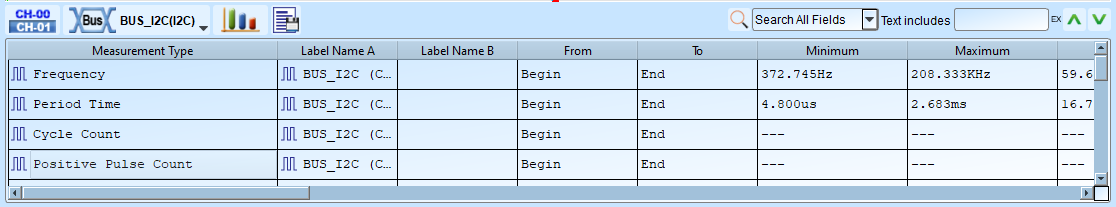

Waveform statistics
對訊號特性執行自動化量測。這是後處理分析功能，亦即無需在擷取前預先設定。取得資料後，您只需按一下想要量測的項目，軟體即會自動計算並重新整理量測值。
Available measurement items
| Measurement item | Description |
|---|---|
| Period | 連續上升（或下降）邊緣之間的時間 |
| Frequency | 每秒週期數 |
| Edge count | 轉換總次數 |
| Cycle count | 完整週期總數 |
| Positive cycle count | 高脈衝數 |
| Negative cycle count | 低脈衝數 |
| Positive pulse count | 正脈衝計數 |
| Negative pulse count | 負脈衝計數 |
| Positive pulse width | 高脈衝持續時間 |
| Negative pulse width | 低脈衝持續時間 |
| Channel-to-channel rising delay | 從通道 A 上升至通道 B 上升的時間 |
| Channel-to-channel falling delay | 從通道 A 下降至通道 B 下降的時間 |
| Channel rising to channel falling delay | 從通道 A 上升至通道 B 下降的時間 |
| Channel falling to channel rising delay | 從通道 A 下降至通道 B 上升的時間 |
| Phase delay | 兩訊號之間的相位關係 |
Configuration
- Select channel：選擇要量測的通道
- Select measurement type：從可用統計項目中選取（見上表）
- Set range (optional)：使用游標限制量測範圍，預設範圍為整個波形區

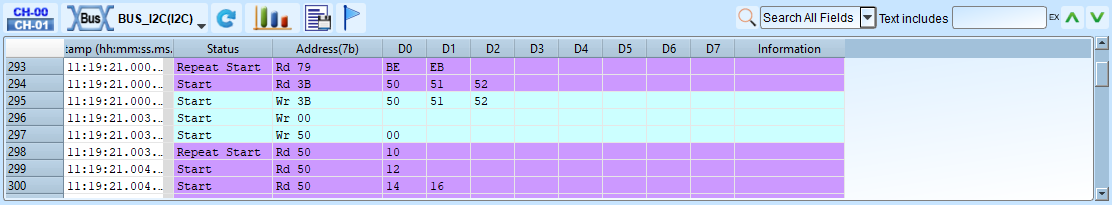

Protocol decoder report
我們的分析儀提供豐富的協定資訊（完整參考文件即將推出）。
Customized Report
有時您可能只想聚焦報告的特定部分，或同時比較多個解碼器報告。自訂報告正是為此而設。
Configuration

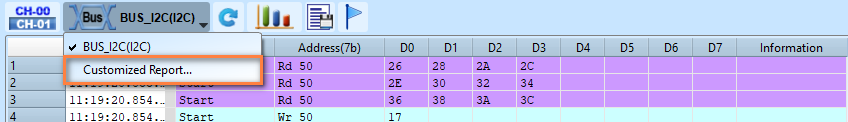

在報告視窗工具列的下拉清單中選取 Customized Report 項目。

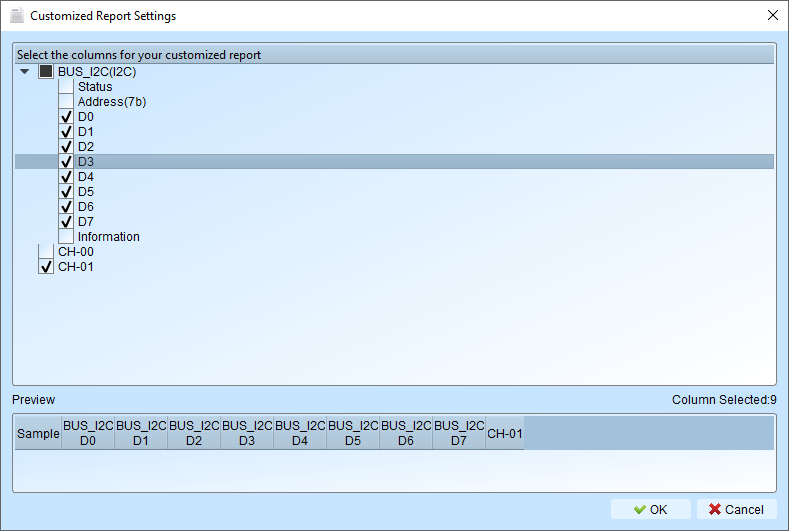

選取要包含的欄位。以下範例中，我們可能只選擇 I2C 解碼器的資料位元。
使用情境
在多數情境中，我們會解碼不同協定並觀察它們如何相互關聯。例如，在電源控制系統中，I2C 與 USB PD 共存且可能互相影響。此時自訂報告就很有用。
