觸發設定
以下章節將介紹觸發設定。您可以依擷取需求選擇最適合的類型。 由於觸發類型眾多，我們將其分為不同章節以便查閱。
Trigger Conditions
這些是觸發設定中各處可見的通用條件。 觸發條件包括：
- 0 - LOW 位準
- 1 - HIGH 位準
- X - 不關心（Don't care，允許任意值）
- ↑ - 上升邊緣
- ↓ - 下降邊緣
- Either - 任意邊緣（上升或下降邊緣）
Trigger Types

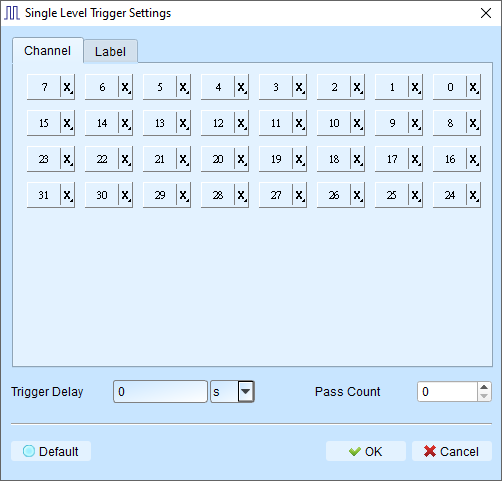

Single Level Trigger
單次擷取會持續錄製資料，直到在單一通道上偵測到數位觸發為止。
設定
所有通道均可設定上述 觸發條件。您可以依擷取需求選擇最適合的條件。 最常見的用法是在時脈訊號的上升邊緣觸發。

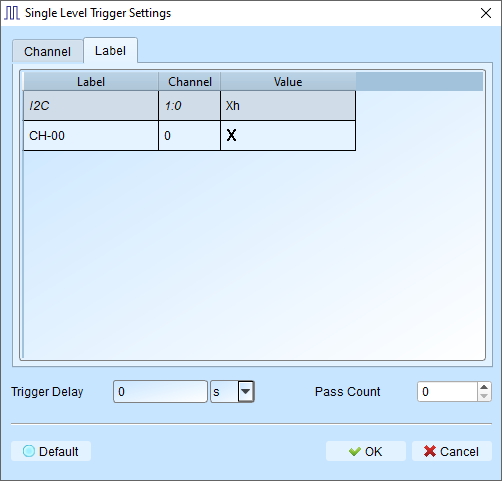

我們也支援從特定通道標籤（例如 I2C）的特定二進位型樣觸發。
- Trigger Delay（觸發延遲）：觸發前必須滿足的時間間隔。預設為 0（立即觸發）。
- Pass Count（通過計數）：觸發前要忽略的符合觸發事件次數。預設為 0（第一次符合即觸發）。
Multi-level Trigger

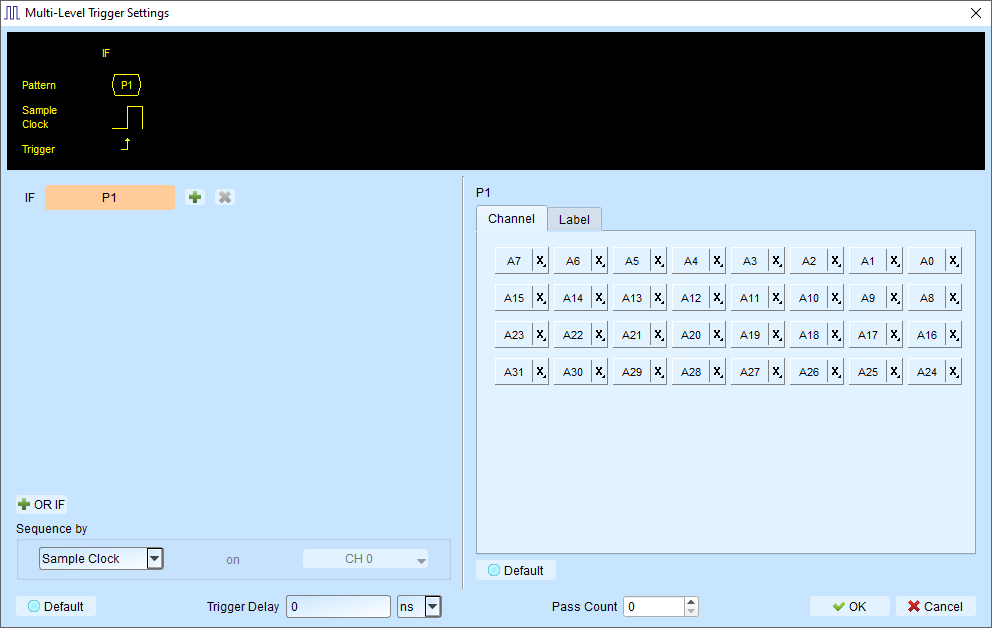

多階觸發由多個單階觸發條件組成。 您可以使用多個階段（最多 16 個狀態）建立複雜的觸發條件。
Warning
取樣頻率 ≥ 2 GHz 時不支援 Multi-level Trigger（多階觸發）。
設定
每個狀態的設定方式與單階觸發相同（如圖右側所示）。
狀態之間可以下列方式連接：
Next IF
連續觸發條件（訊號必須在相鄰取樣時脈上符合條件）
- 相鄰兩個取樣時脈所擷取的訊號都必須符合條件
- 通常用於同步或狀態模式量測
- 訊號處於連續、可預測的狀態
Then IF
非連續觸發條件（訊號之間可間隔任意數量的取樣點）
- 兩個條件都符合時即觸發，中間的訊號狀態不影響結果
- 適用於非同步或時序模式
- 適合邊緣轉換必須符合條件、但中間狀態無關緊要的情境
此外，您也可以加入 OR（OR IF）陳述式，建立並行條件。
OR IF
建立並行觸發條件。任一符合的條件都會觸發。

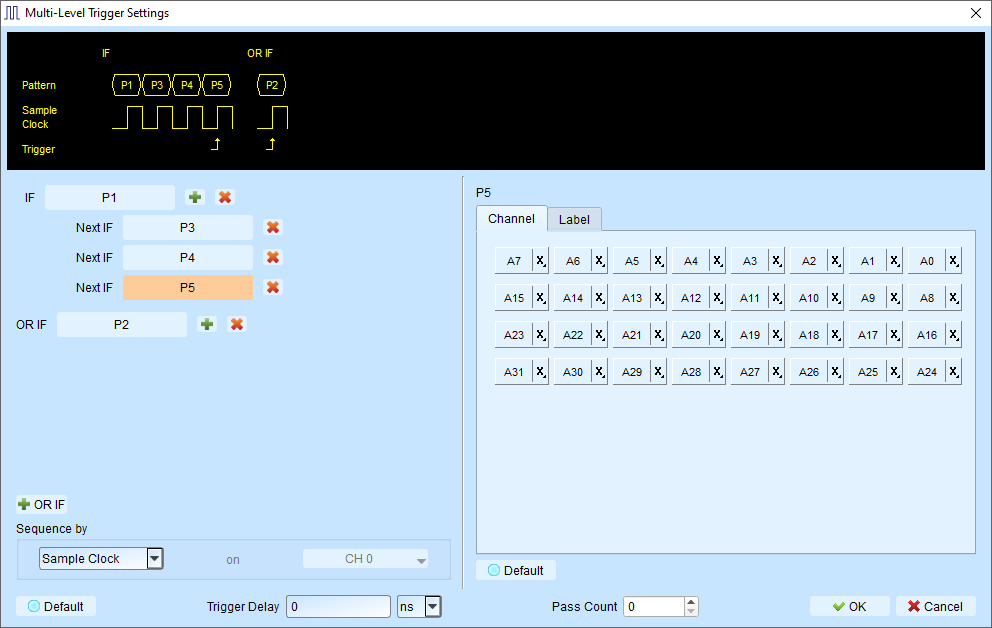

下圖為範例。以 P1 或 P2 開頭的兩種型樣，任一符合都會在擷取中觸發。
Sequence by
預設情況下，觸發條件依內部取樣時脈進行取樣。 此功能可讓您依自訂方式設定取樣方法。
範例
若訊號資料僅在時脈上升時有效，您可以：
- 將 Sequence by 設為 Custom Rising
- 選取 Clock 腳位作為有效條件
- 使用多階觸發為其他資料線設定條件
Note
Sequence by 功能僅在取樣頻率 ≤ 250 MHz 時支援。

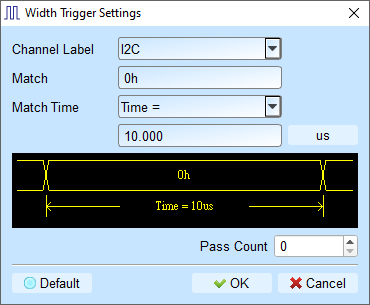

Width Trigger
當通道符合觸發條件且脈衝寬度符合指定長度時觸發。

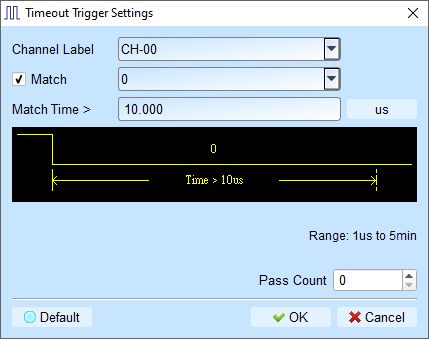

Timeout Trigger
當訊號持續時間超過設定的時間值時觸發，無需等待完整脈衝。
External Trigger
使用裝置的 Trig-In 輸入脈衝訊號作為觸發條件。
Manual Trigger (Force Trigger)
擷取過程中，點選 Stop（停止） 按鈕，可手動在已擷取資料中設定觸發點。
Protocol Trigger
我們支援不同的協定觸發框架，讓分析儀更強大且易於定位錯誤（完整參考文件即將推出）。
-->
