瀏覽波形資料
瀏覽資料時有一些實用技巧。以下是最常用的方法。
縮放 / 平移
左右平移
在波形區按住滑鼠左鍵並拖曳至左或右。
放大與縮小
滑鼠滾輪向上或按 數字鍵盤 + 可放大。 滑鼠滾輪向下或按 數字鍵盤 - 可縮小。
快速計算
按住滑鼠右鍵並拖曳以選取區間。您可以取得：
- 所選區間內的訊號轉換次數
- 時間長度（持續時間）
- 平均頻率

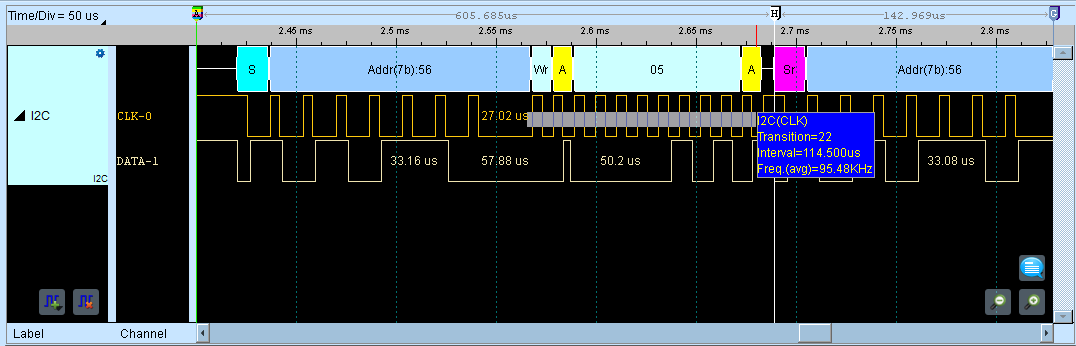

例如，如下圖所示，我們可以立即估算 I2C Clock 頻率約為 95 kHz。

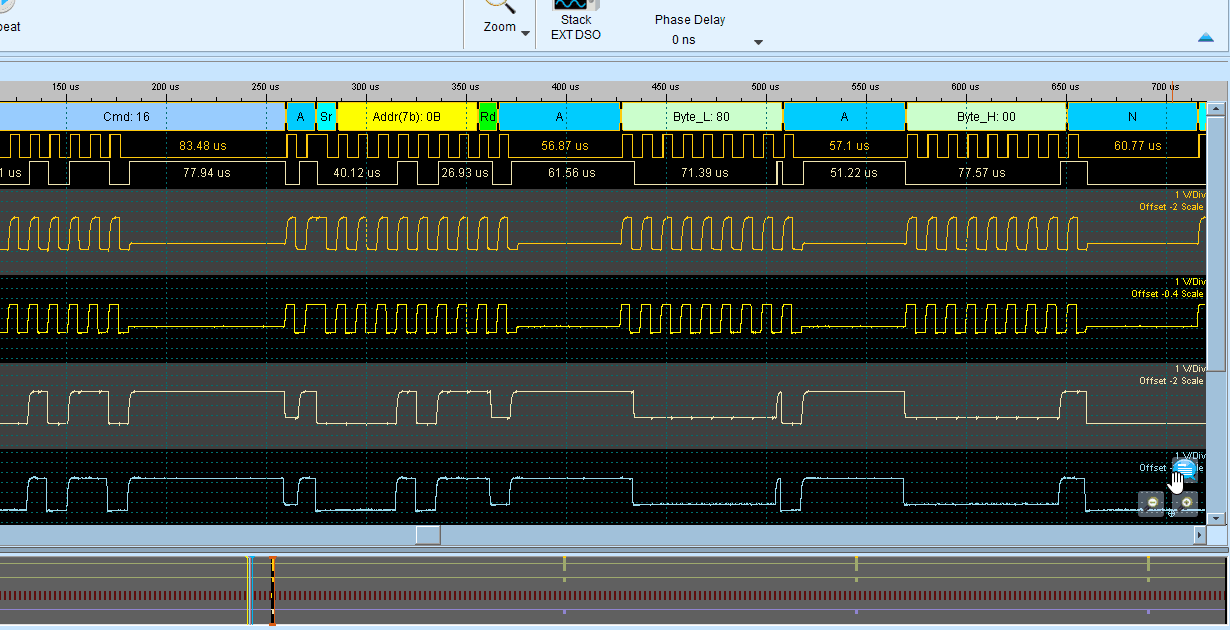

快速註解與標記
直接在波形區新增註解與視覺標記，以記錄重要的訊號或條件。
這讓您可以在特定時間位置快速新增文字標籤、圖形標記與註解，更方便在波形區的任何位置記錄您的發現。
垂直調整

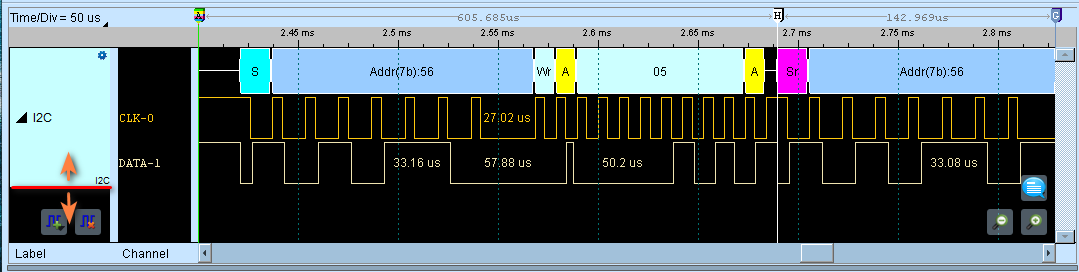

您可以拖曳標籤邊界來調整通道標籤。

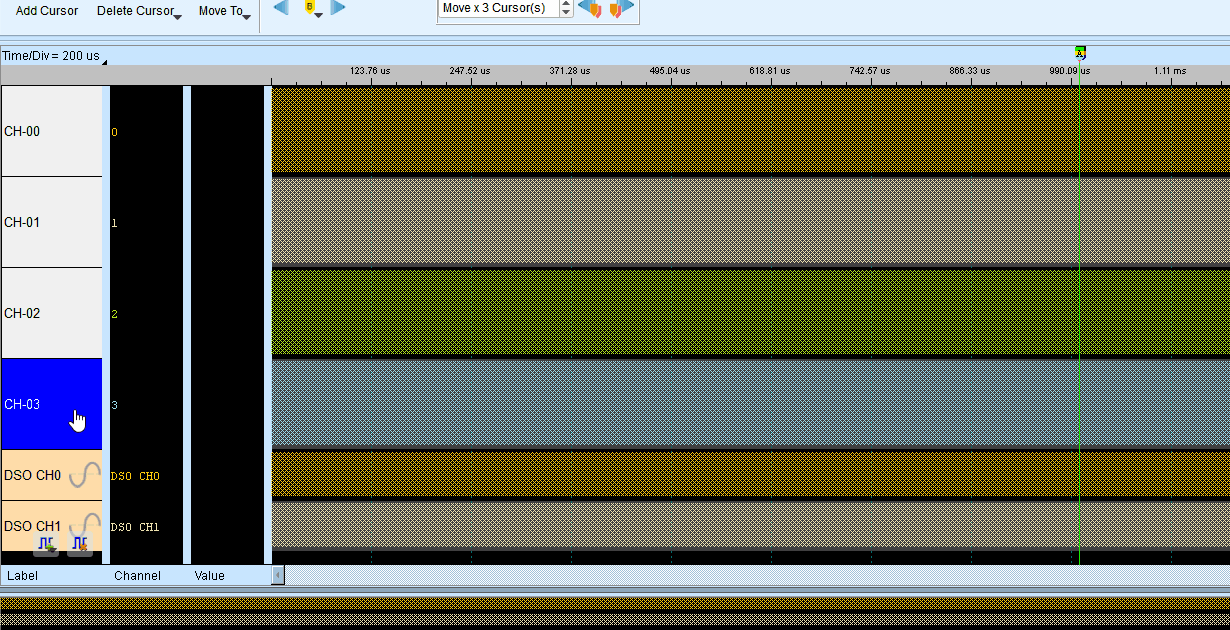

也可以調整通道標籤的順序。
若要進一步了解如何管理通道標籤，另請參閱 通道標籤 章節。
顯示最佳化

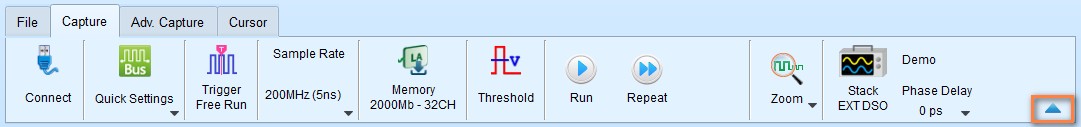

按一下向上箭頭圖示可隱藏工具列。

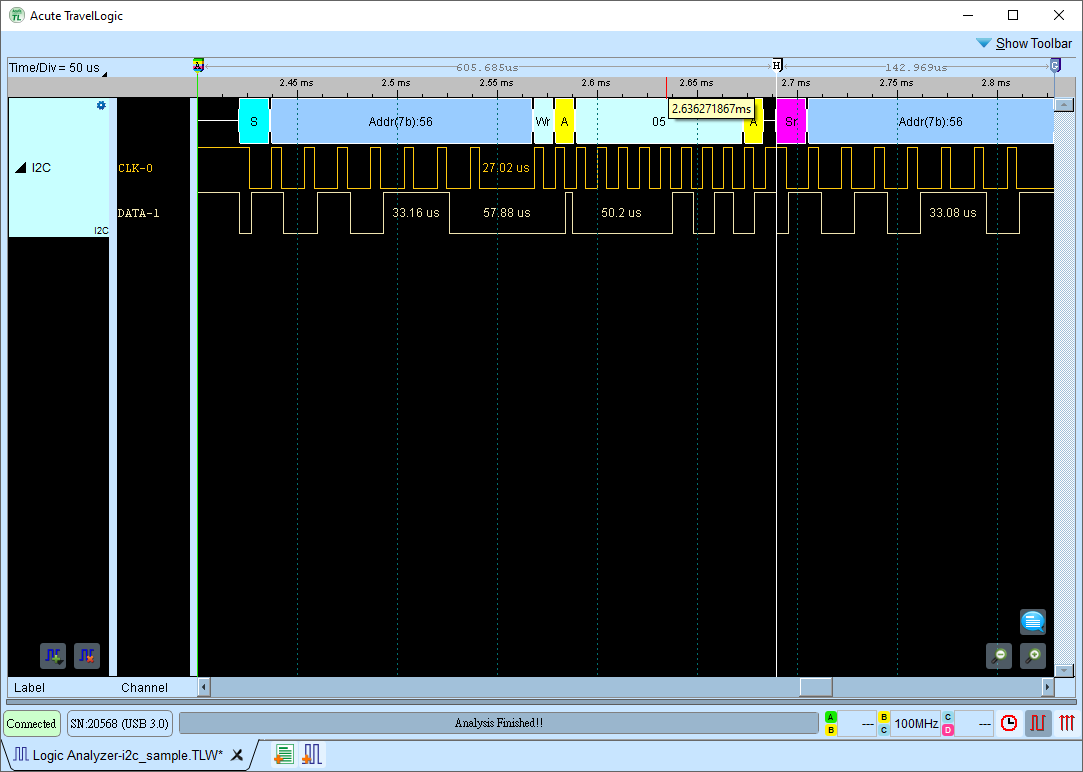

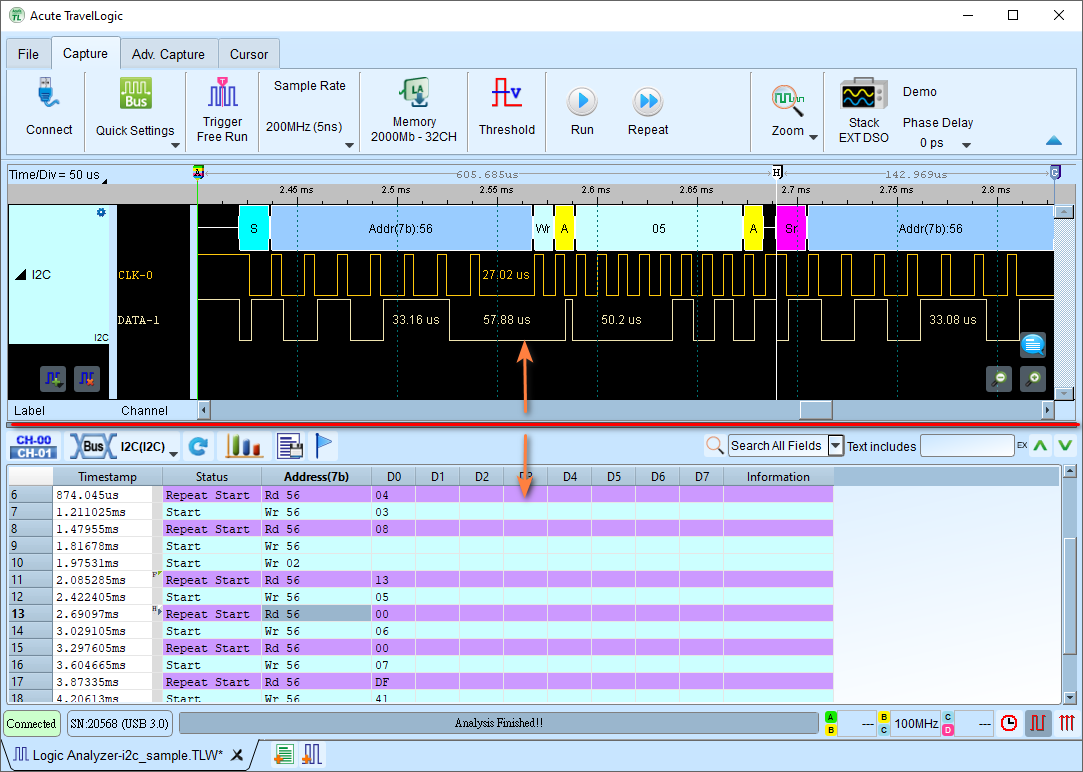

若要最大化波形區，可將波形區與報告區之間的分隔線拖曳至底部。
透過游標快速導覽
您可以使用游標快速跳至波形區的特定位置。

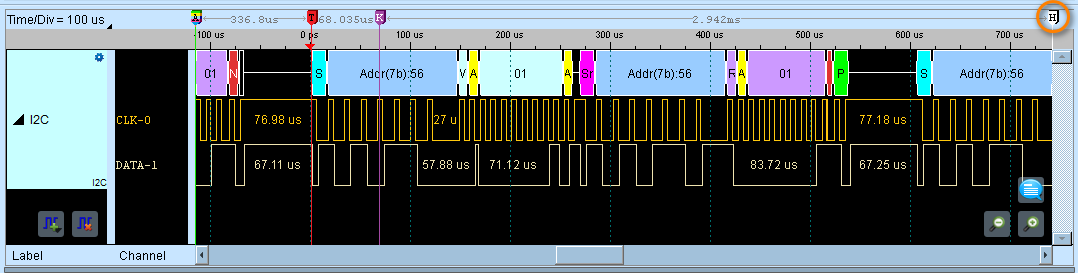

請看以下範例。假設 Cursor H 位於目前的檢視範圍之外，我們想要快速跳至該位置。

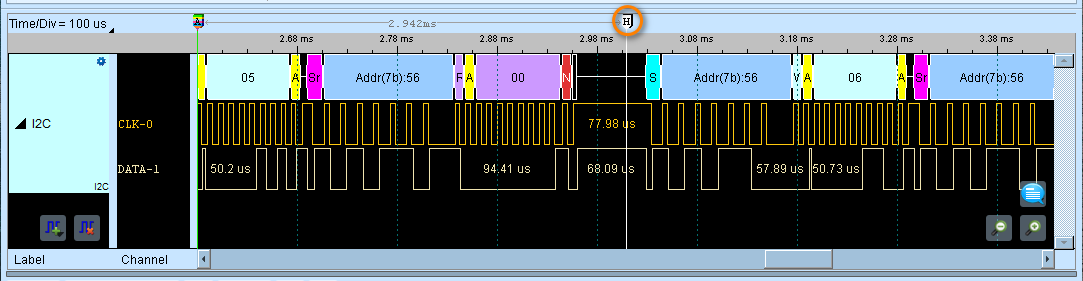

按下 H 鍵即可跳至 Cursor H，游標 H 現在會出現在波形區中央。
它們就像書籤一樣。下次您可以在任何想要快速參考的位置放置游標，這有助於快速且有效率地瀏覽波形區。按 Shift + A-Z 鍵即可新增游標。
另請參閱 游標操作 以了解更多詳情。
