eMMC

概況

支援型號:

BF6264B BF7264B BF7264B+ BF7264 Pro
● ● ● ●

BF7264B/B+/Pro產品正面有兩個USB孔

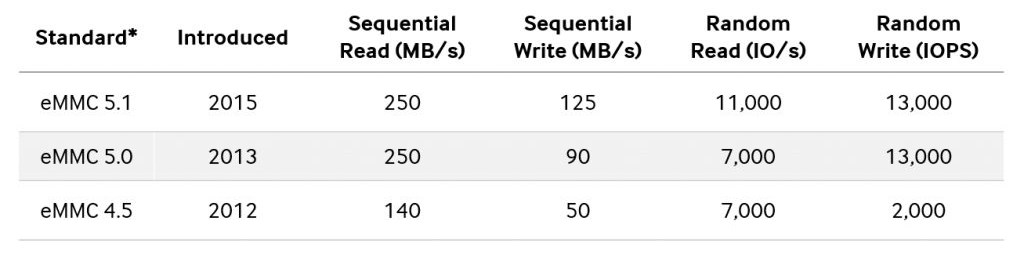

eMMC 5.1方案，規格內容如下:

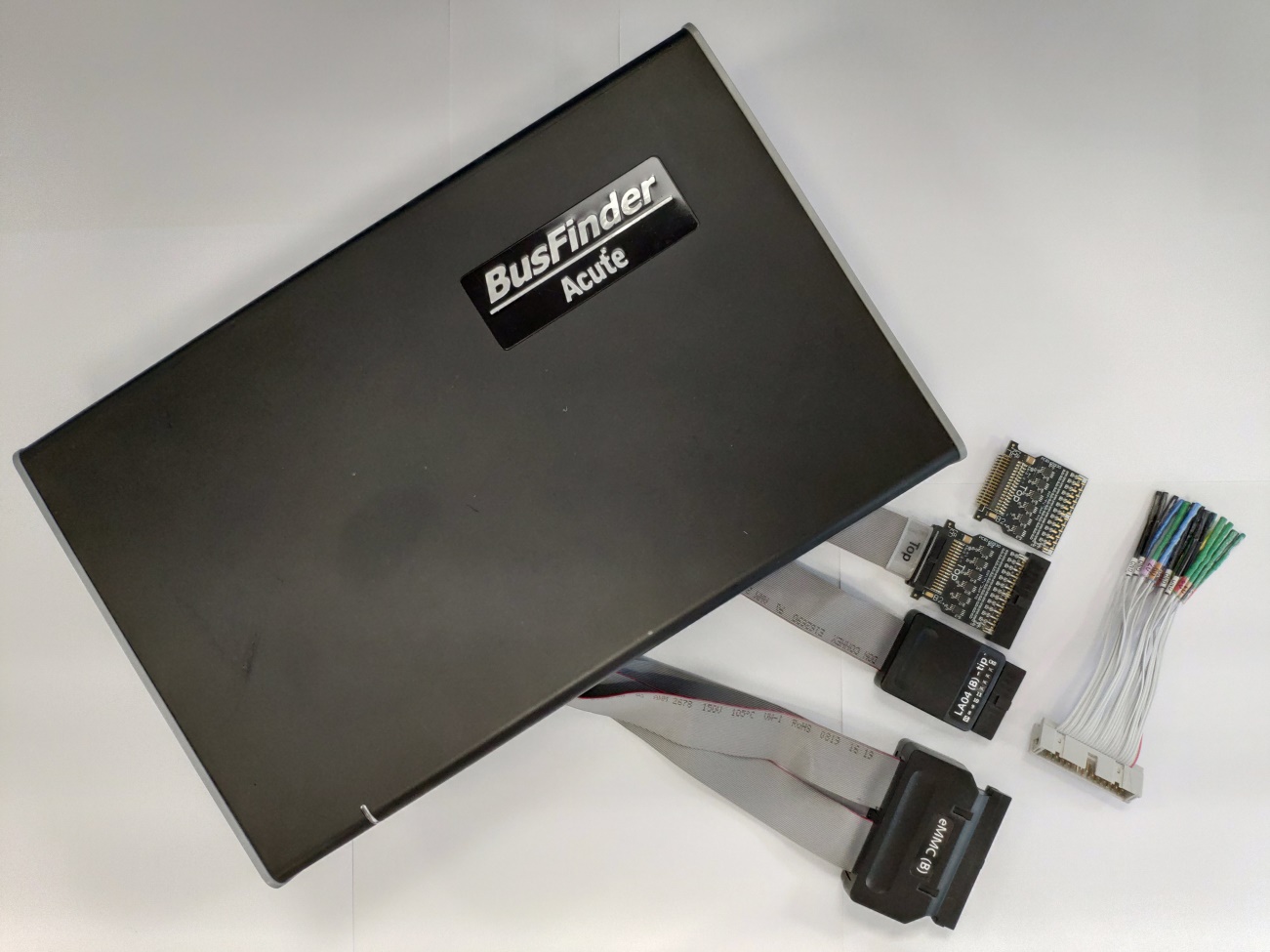

  • BF7264B/B+/Pro，32Gb RAM，搭配eMMC 5.1探棒組

  • 支援 eMMC 5.1 Up to eMMC 5.1 HS400

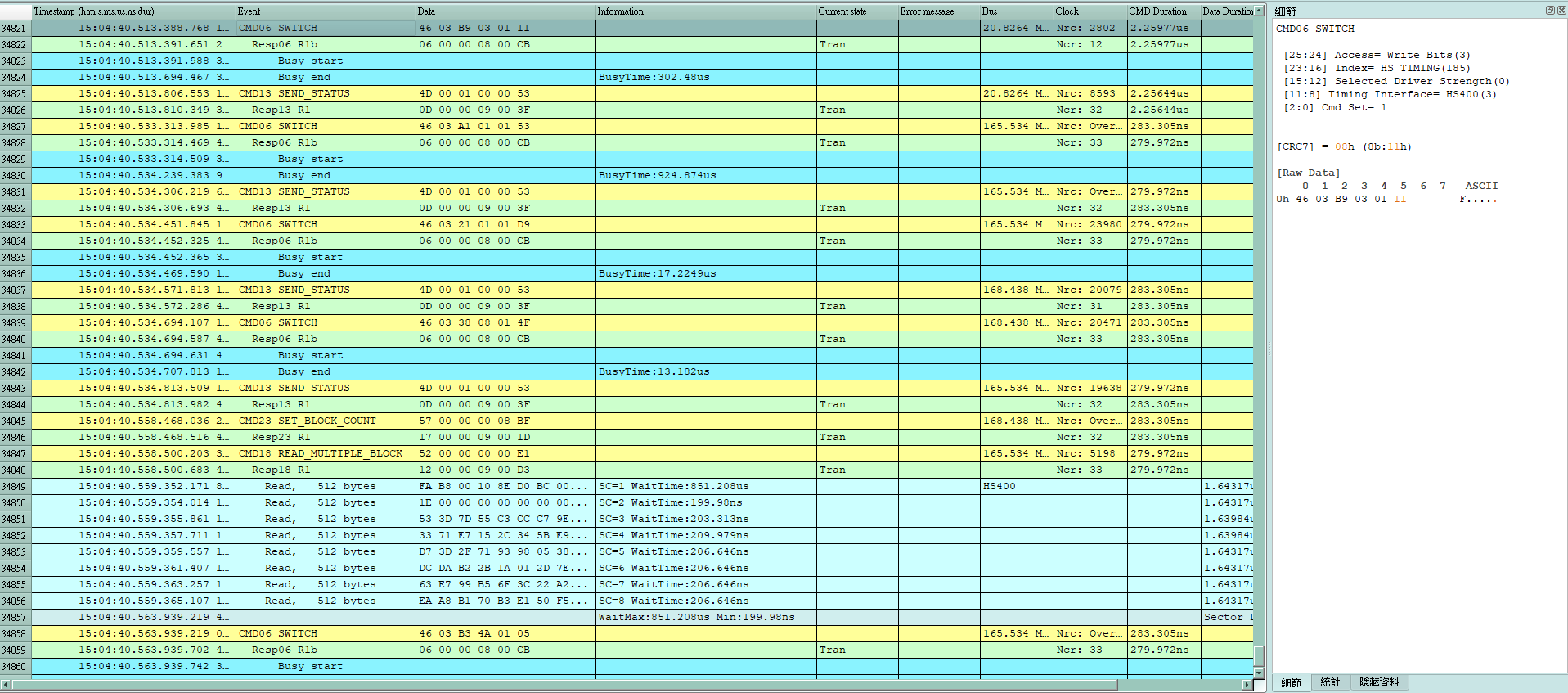

可顯示eMMC協定封包資料以表格方式呈現，包含指令解析

  • 使用32Gb RAM搭配硬碟串流來儲存eMMC通訊資料，可完整節錄待測物從低速初始化到高速傳輸資料的流程
  • 提供Data Filter功能，可將不必要的資料濾除以節省記憶體
  • 提供Search資料功能
  • 提供 CRC Packet 計算及錯誤顯示

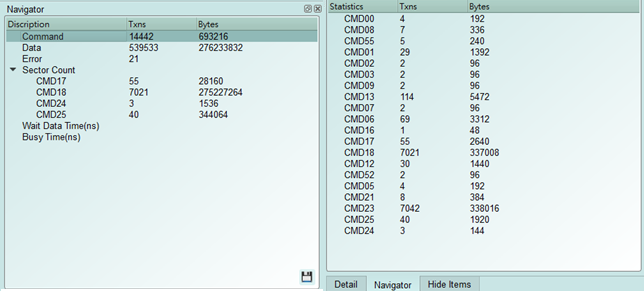

  • eMMC命令統計功能，包含封包總數、各類別指令數量以及錯誤數量統計

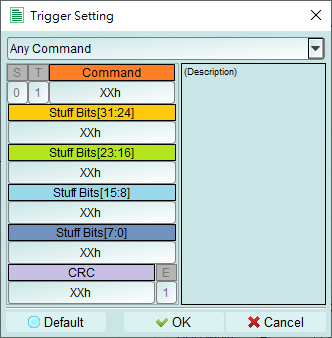

  • eMMC 命令觸發功能
    • 觸發參數包含命令與參數資料可依據不同種類封包填入數值,
    • 涵蓋所有Command或16 byte Data,

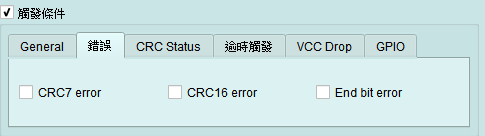

    • 可觸發CRC7, CRC16, End Bit Error,

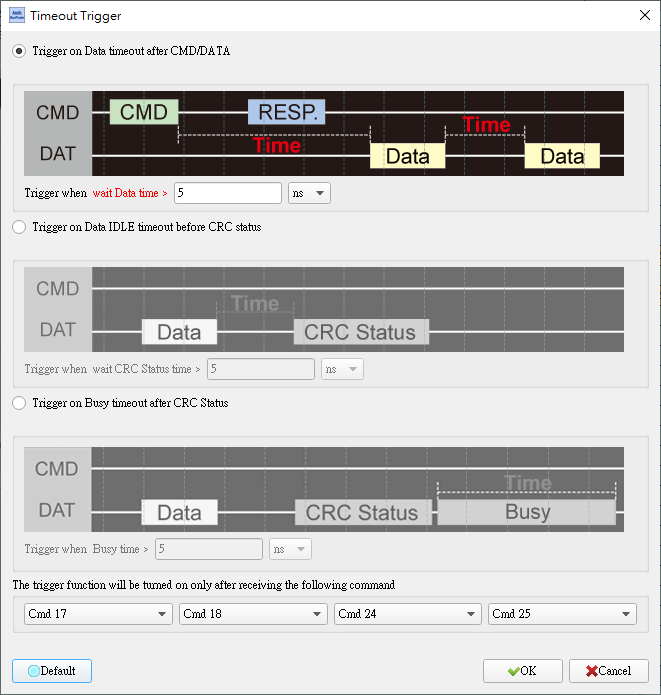

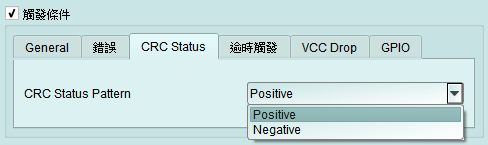

    • 可觸發3種timeout, CRC Status pattern,

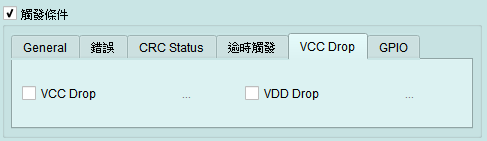

    • 可觸發VCC drop, VCCQ2 drop
    • 可透過Trigger-Out接孔同步觸發外部的示波器

  • 報告區功能 ** 統計列表:** 以統計功能快速分類並可追蹤資料位置

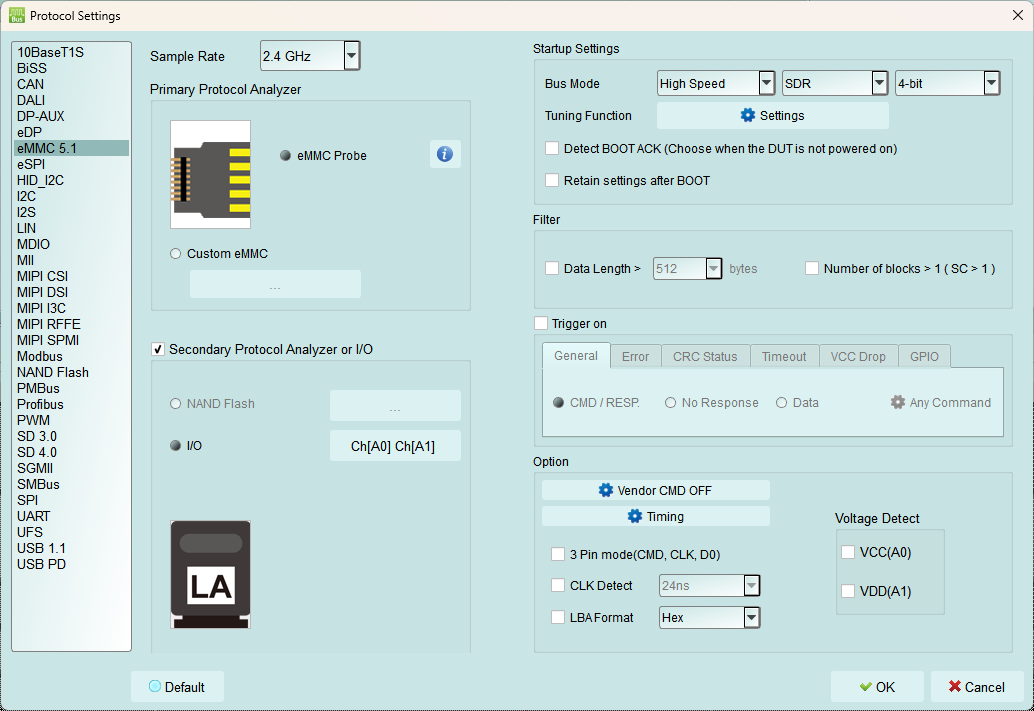

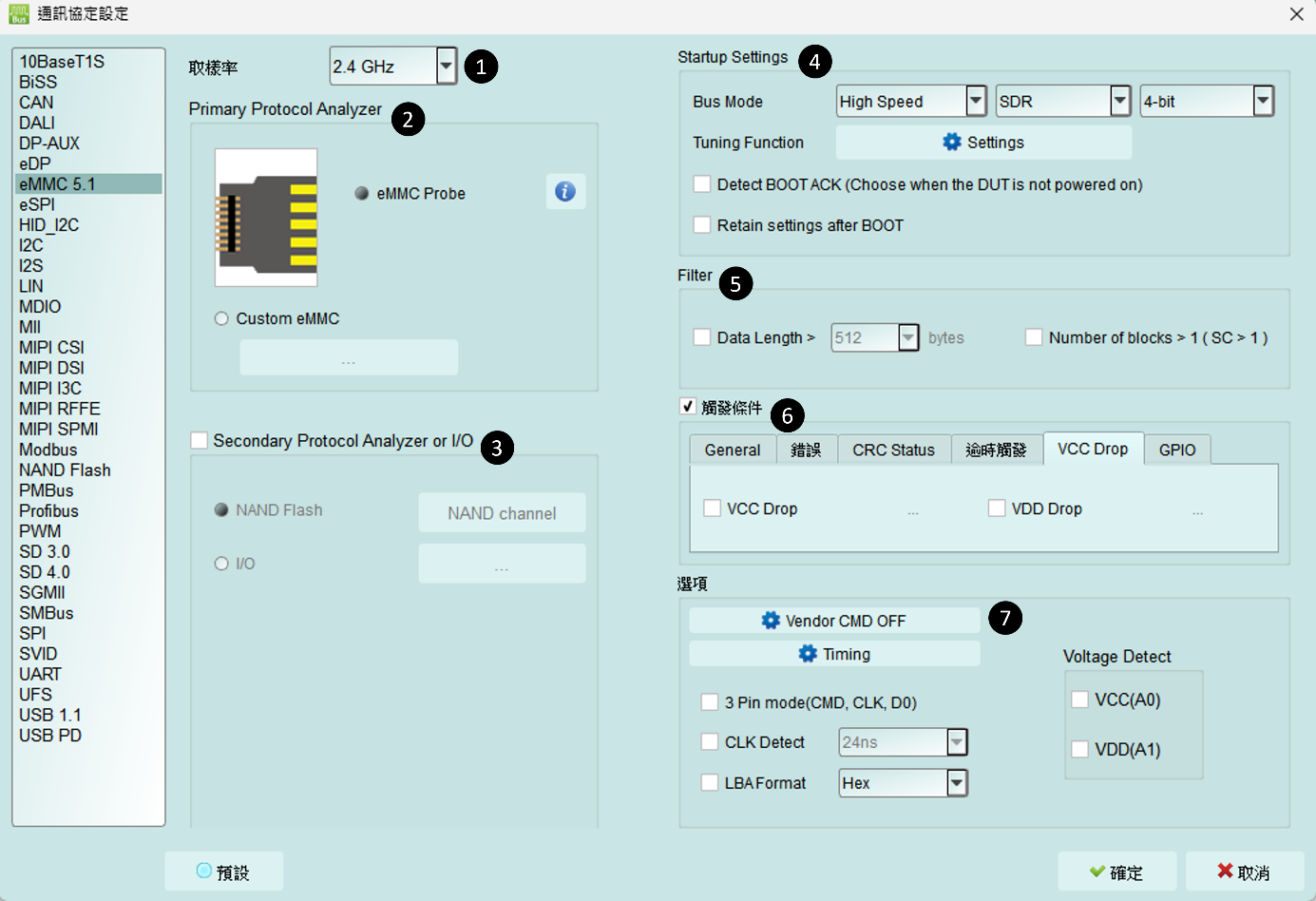

  • eMMC settings

  • Sample Rate: 選擇使用的取樣率, 若要開啟Secondary Protocol Analyzer – NAND Flash選項, 取樣率須設定為1GHz以下,
  • Primary Protocol Analyzer: 可選擇使用探棒類型, 也可自定義通道/觸發準位,
  • Secondary Protocol Analyzer or I/O: 可額外開啟一組指定之邏輯分析, 以剩下可用腳位同時進行分析
  • Startup Setting: 需設定於擷取當下, 待測物所運行之模式, 並有提供Tuning功能
  • Filter: 每一筆Data Frame可指定收錄之大小, 大於設定值的資料則不會被記錄下來

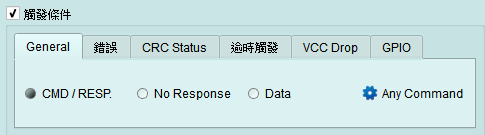

  • Trigger on: 可設定CMD, DATA, ERROR, Voltage, Timeout, CRC Status觸發條件
  • 其他Option設定:
    • Vendor CMD: 可自行更改命令組名稱, 是否帶有資料
    • Timing: 設定symbols的clock數量。
    • 3 Pin mode: 接上CLK, CMD, D0後, 可進行命令流程以及狀態的協定分析,
  • 主要用於接線困難或是非資料錯誤的待測物使用,
    • CLK Detect: 可偵測CLK是否有動作,

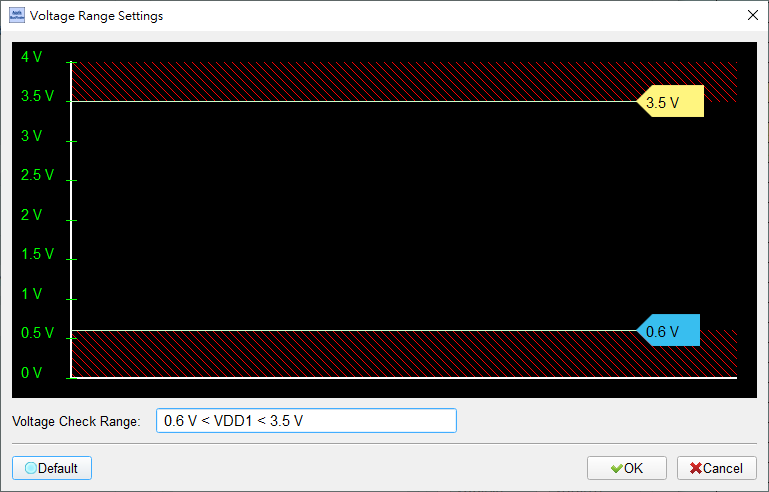

    • 兩組電壓偵測功能

FAQ

  • 支援eMMC第幾版的規格?
  • A: 支援到eMMC 5.1 HS400 / HS200 / CMD Queue。
  • 量測時是否會影響訊號品質?
  • A: 外接的儀器量測必然會有部分的負載效應影響，我們採用主動探棒的連接方式來降低對待測物干擾並提升訊號品質。

  • 是否有支援訊號發送 (Tx) 功能? A: 不支援訊號發送功能

  • 量測時須注意的事項 請確實按手冊探棒與待測物連接方式進行連接。

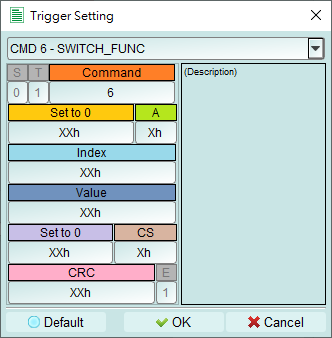

  • 有指定某個eMMC CMD 做為trigger點的功能嗎?

A: 可以指定特定的eMMC packet或是Error進行觸發。

  • 是否可以自行設定一個eMMC CMD起始點，指定抓取多少時間內的Data?

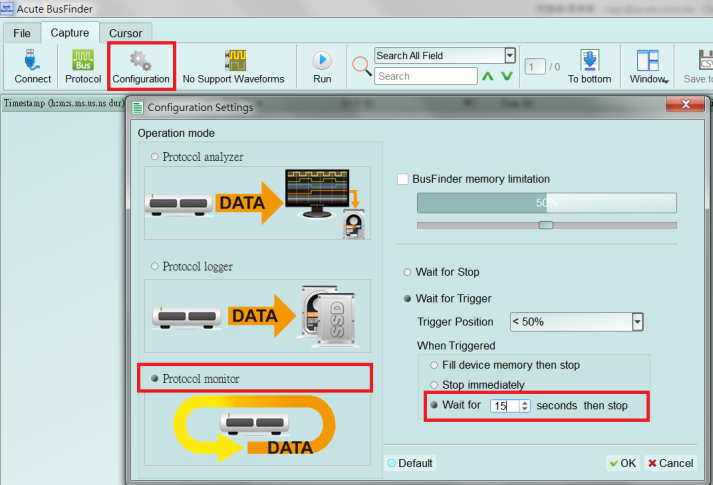

  • A: 可以將起始條件設定在觸發項目後，到工作模式選單內調整為資料監控儀模式，
  • 並指定擷取時間長度。

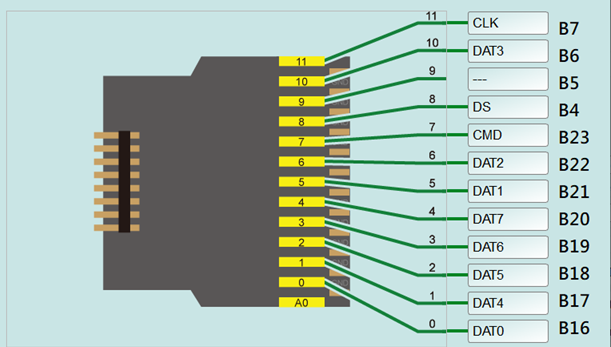

  • eMMC tip腳位於Logic Analyzer mode的通道配置

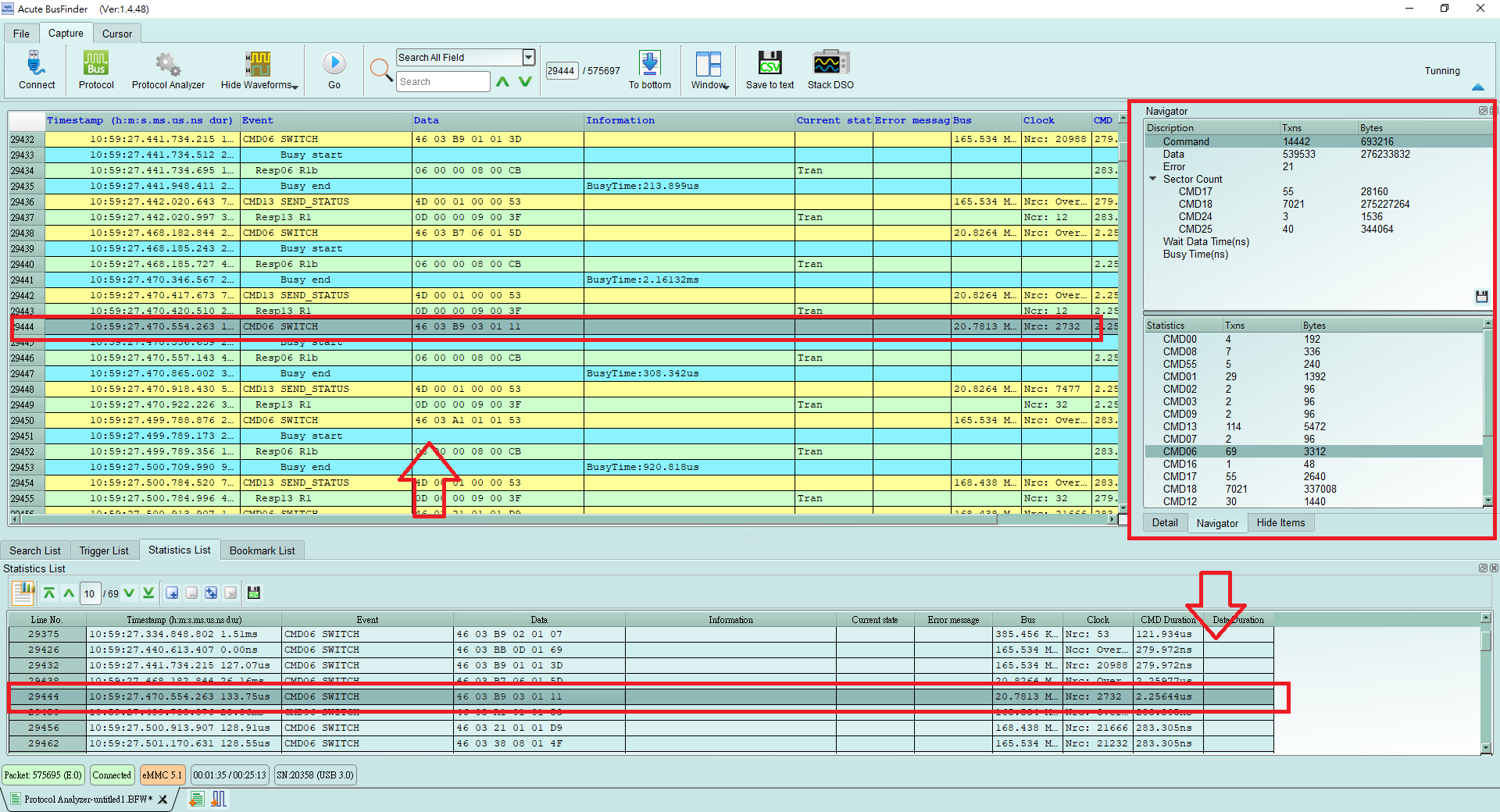

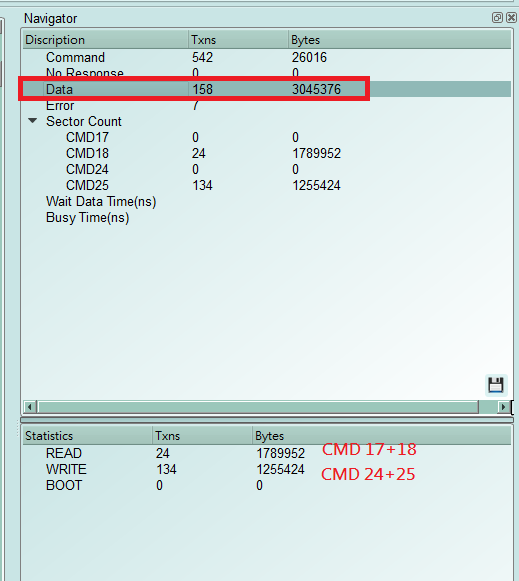

  • 統計中的Data欄位是哪些CMD的Data?

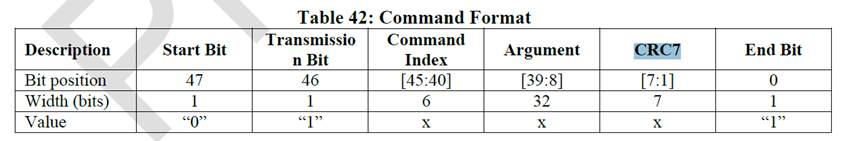

  • PA的CRC7數值如何對照spec? CMD25 WRITE_MULTIPLE_BLOCK

  • [31:0] data address= 015B9248h

  • [CRC7] = 72h (8b:E5h)
  • **               [Raw Data]**
  • **                   0  1  2  3  4  5  6  7   ASCII**
  • **               0h **59 01 5B 92 48 E5        Y.[.H.

[CRC7] = 72h = 1110010b (7bits)

如果再加上end bit, 其數值為 E5h = 11100101b (8b = 8 bits data)

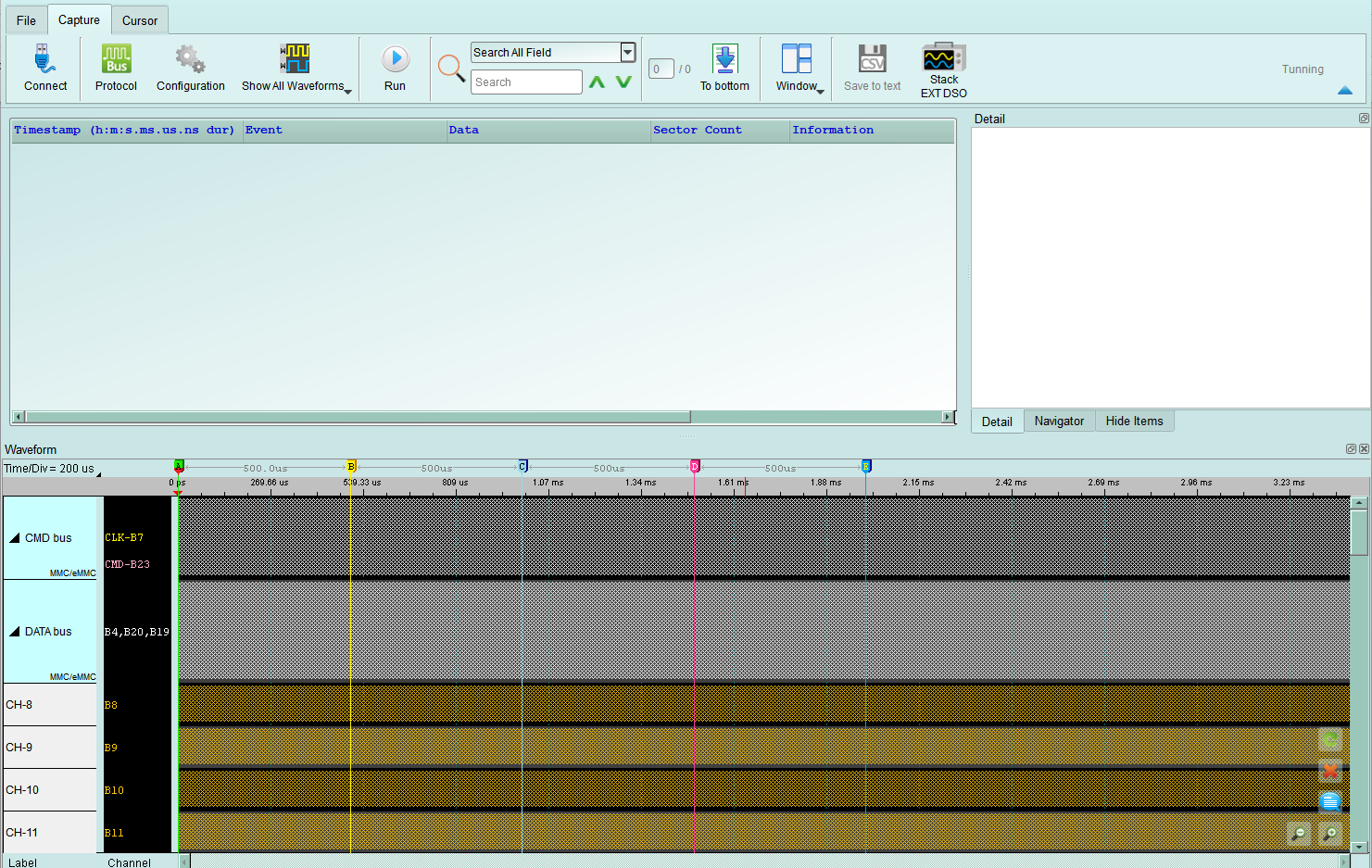

  • Secondary Protocol Analyzer or I/O

  • 在使用eMMC 5.1協定分析儀的同時, 可額外開啟NAND Flash邏輯分析儀功能或是額外的I/O腳位進行分析。
  • 使用此功能必須在協定分析儀主畫面將顯示波形開啟才能使用。

  • 由於NAND Flash的分析需要使用更多的通道, 因此需要一條LA探棒接於Slot A, 且僅能使用1GHz的採樣率才能開啟。

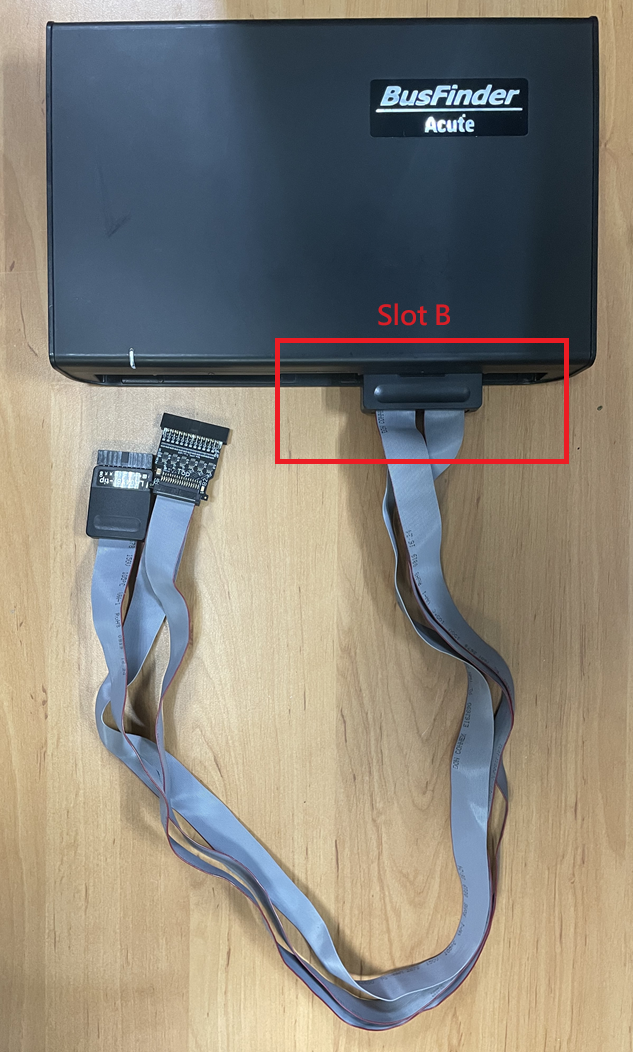

主機與探棒連接方式

  • 主機僅能使用Slot B作為探棒連接槽。

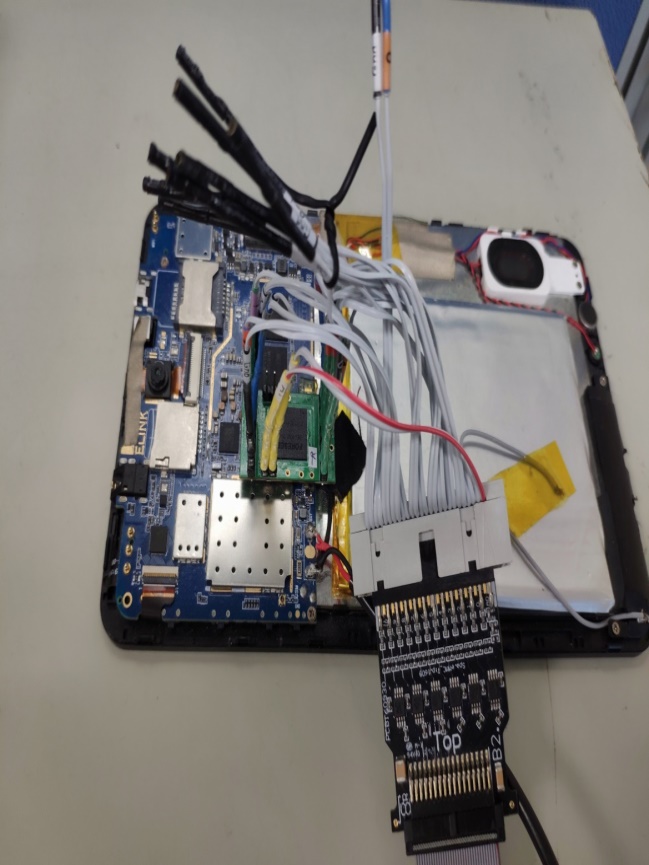

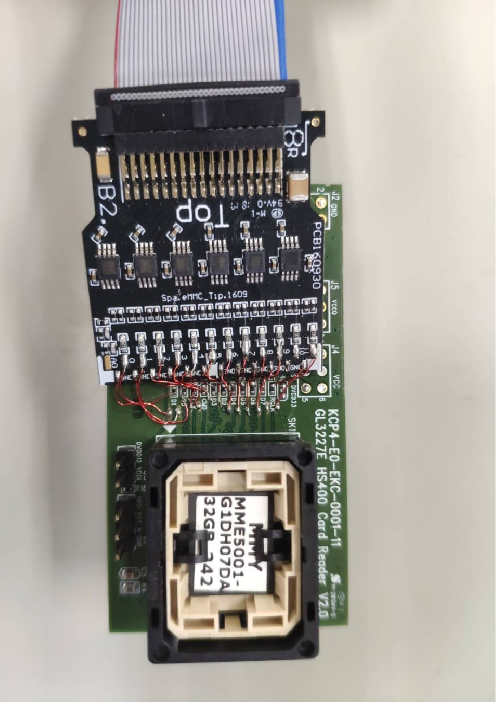

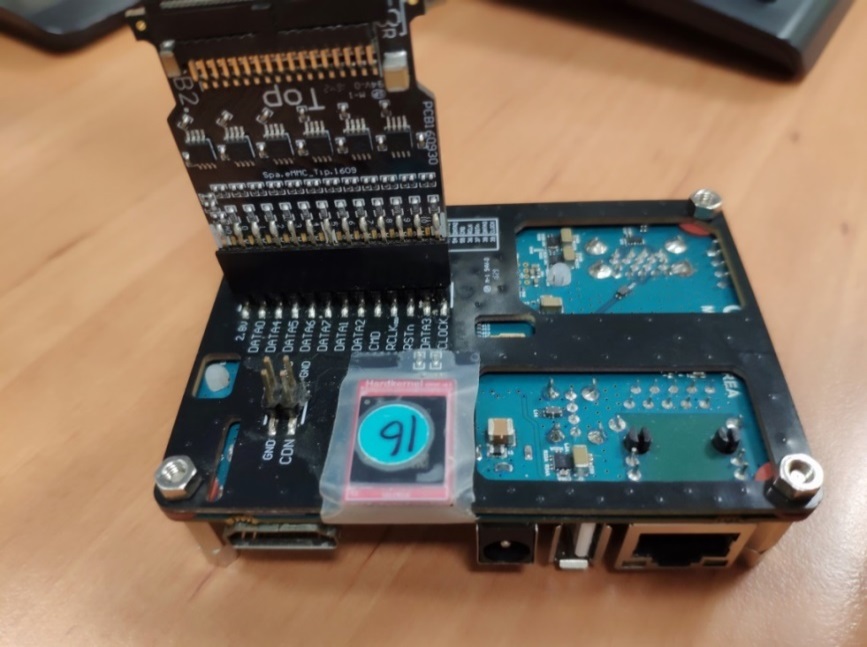

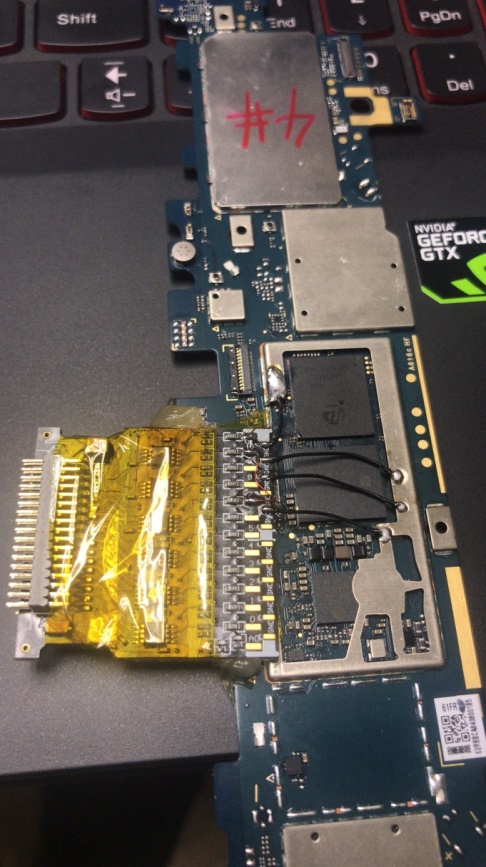

探棒與待測物連接方式
