MIPI I3C
** **支援MIPI I3C方案的機種是 MSO/ TravelLogic4000 /LA3000+系列產品。
目前支援的MIPI I3C規格是 Ver. 1.1.1.
軟體功能
協定分析儀功能

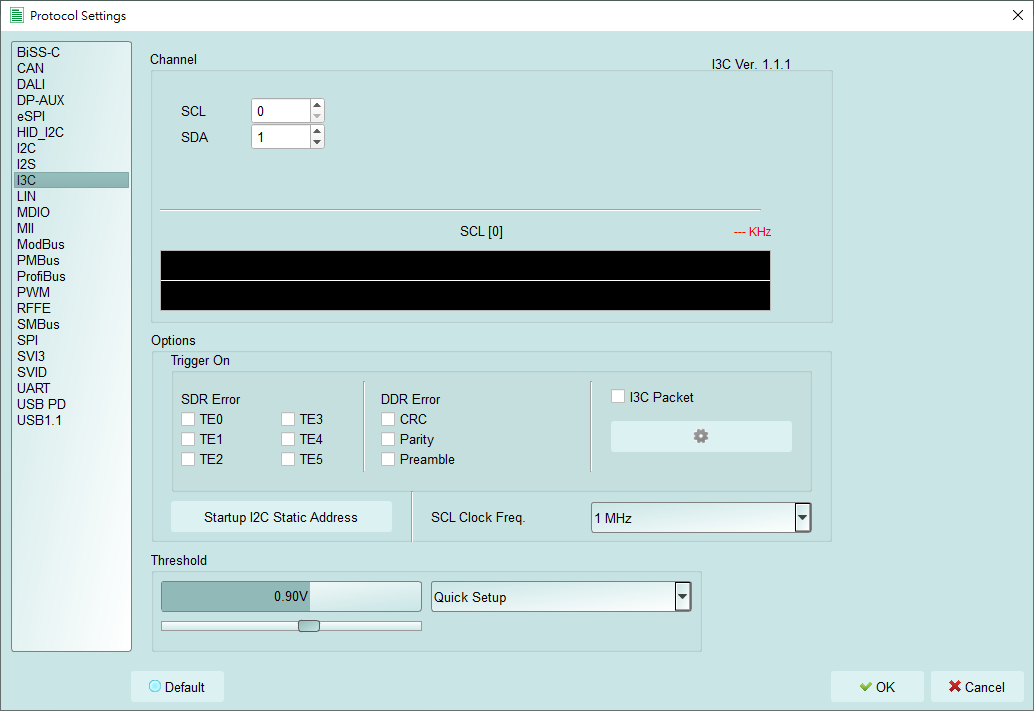

Channel:
設定SCL以及SDA 通道。
Options:
** Trigger On:**
** **觸發功能可透過Trig-out發送觸發訊號觸發外部示波器。
- SDR Error:
- TE0/TE1/TE2/TE3/TE4/TE5
- ** **可觸發規格中定義的6種Target error。
- DDR Error:
- ** CRC/Parity/Preamble**
- ** **可觸發HDR-DDR模式中的 CRC error, Parity error以及
- Preamble error。

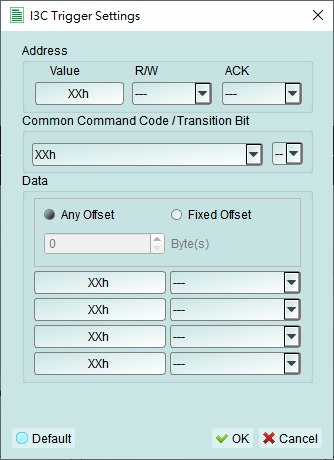

- I3C Packet: 可觸發MIPI I3C封包中的 Address, CCC以及 Data欄位。
Startup I2C Static Address:
設定I2C static address來告知軟體那些屬於I2C的裝置。
SCL Clock Freq.:
** **設定欲量測的I3C訊號頻率。
Threshold:
設定觸發準位,範圍是 -6 V ~ 6 V,預設是 0.9 V。

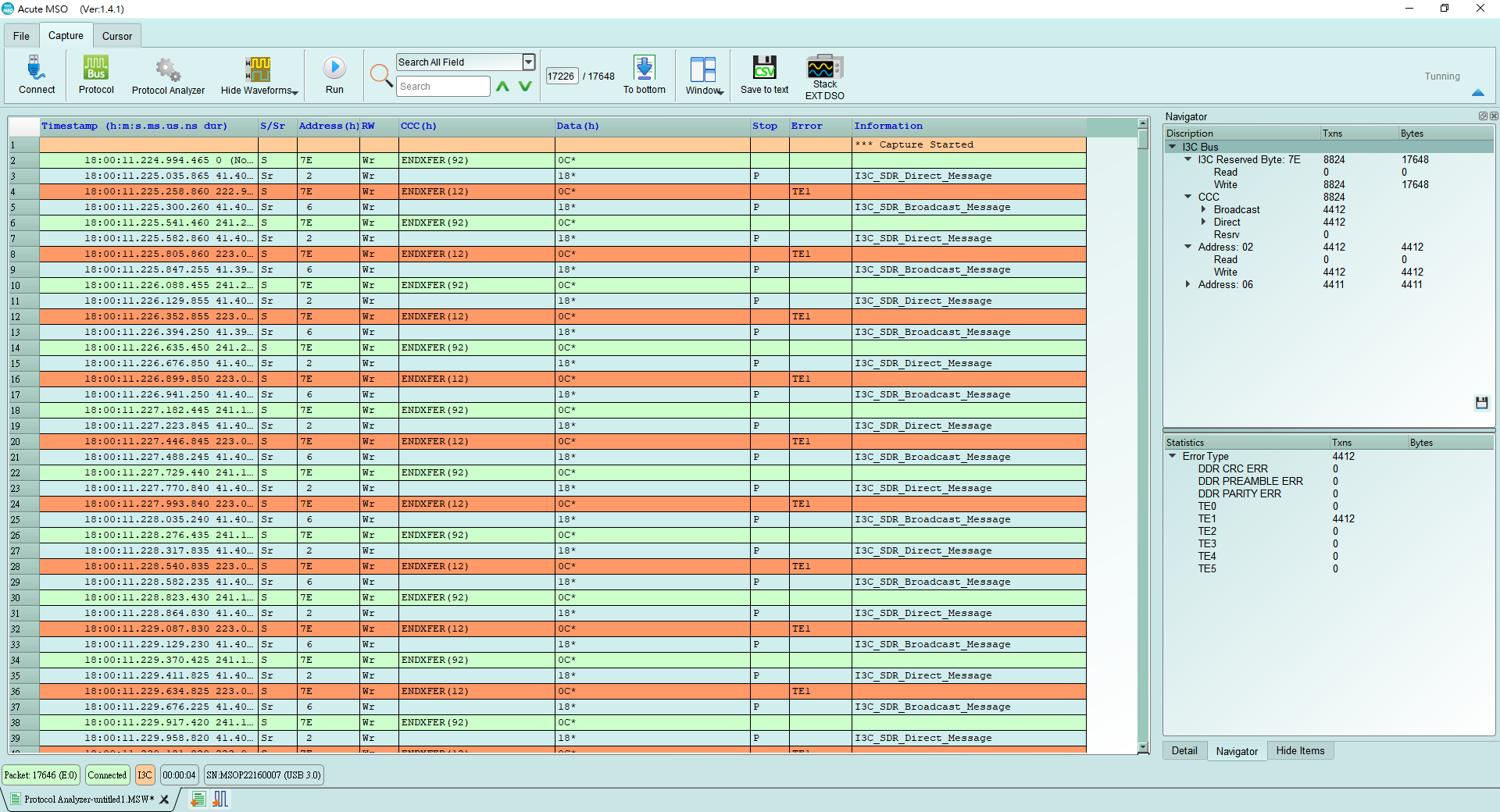

Report area:

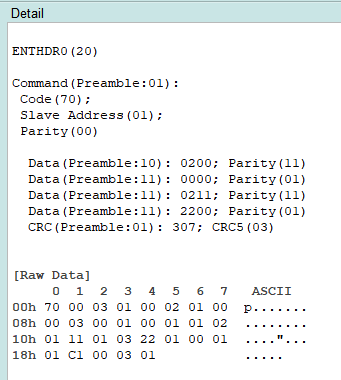

- Detail視窗可以顯示封包細節。

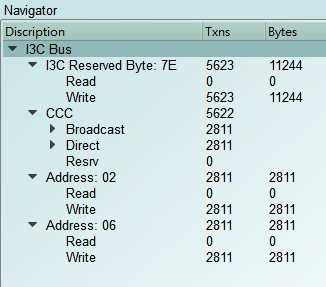

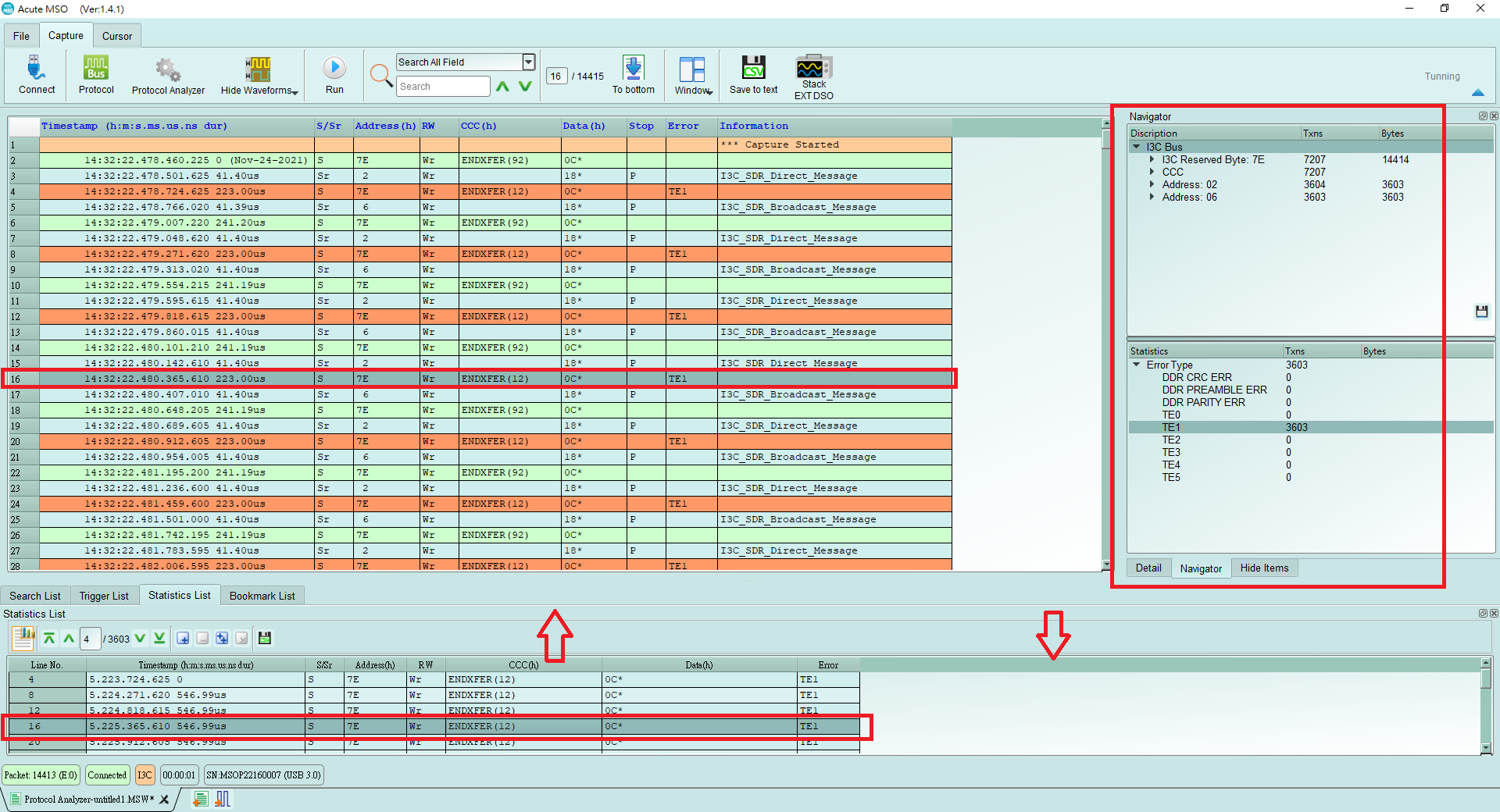

Navigator視窗會將裝置讀寫次數, CCC, Target error以及HDR-DDR模式的error次數之統計結果顯示出來。

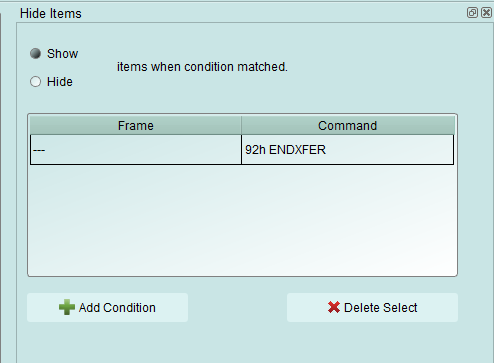

- Hide Items視窗可根據所設定的條件將報告視窗的內容顯示/隱藏。

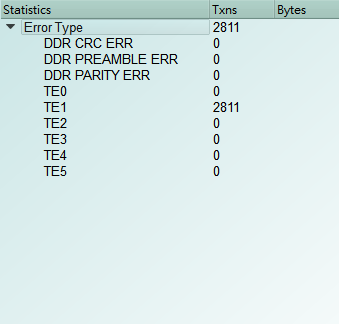

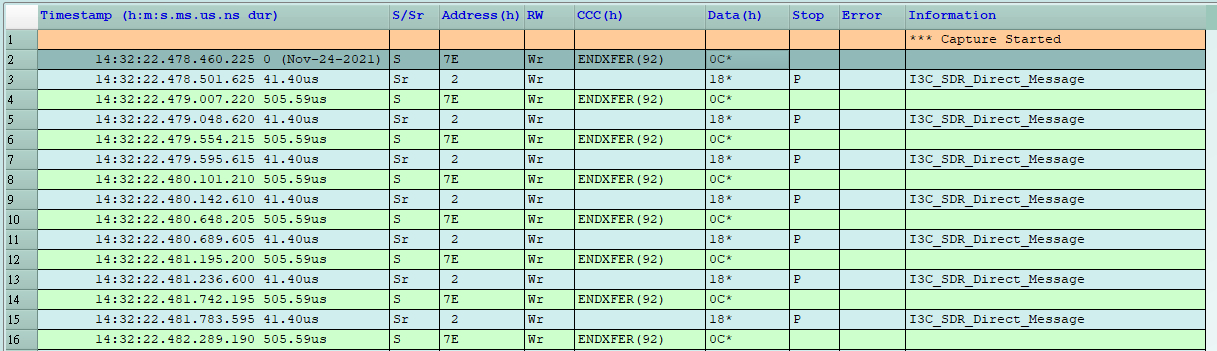

- Statistics list可以快速分類和追蹤封包位置
匯流排分析功能

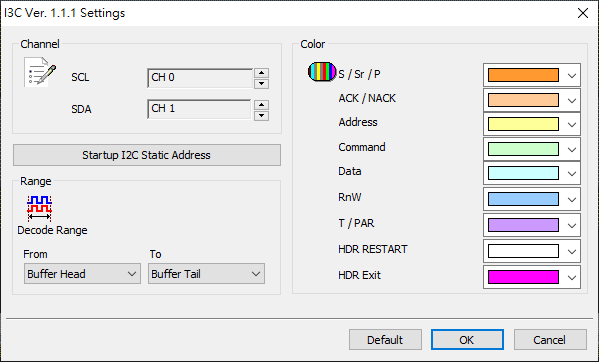

Channel:
設定SCL以及SDA 通道。
** Startup I2C Static Address:**
設定I2C static address來告知軟體那些屬於I2C的裝置。
註: 此設定會另外儲存在工作目錄裡, 預設路徑是:
C:\Users\User\Documents\Acute\MSO\I3C_StatAddr.bin
此bin檔必須連同波形檔才可保存I2C static address的設定,
當載入波形檔時,須將此bin檔複製到工作目錄裡。
Color:
設定封包背景顏色。
Range:
設定解碼範圍。

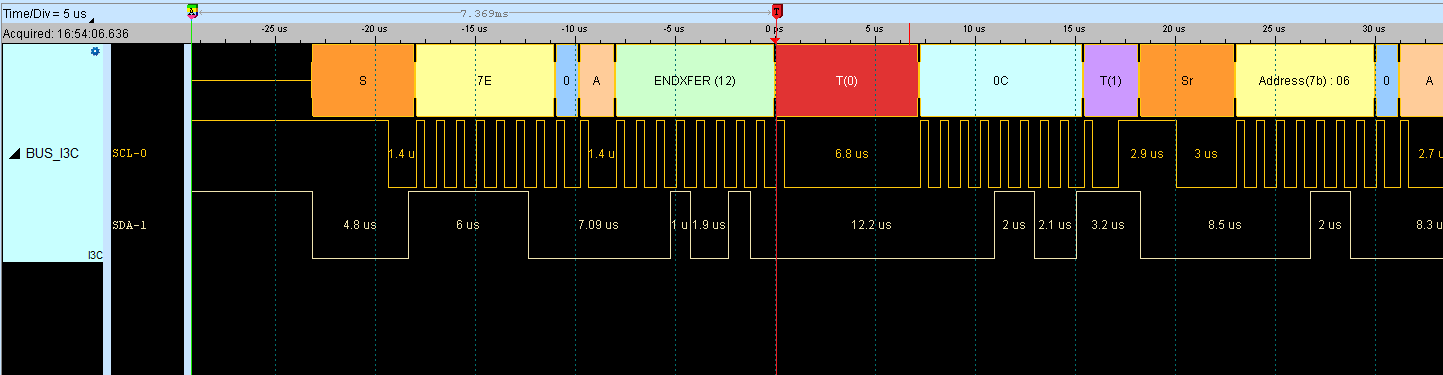

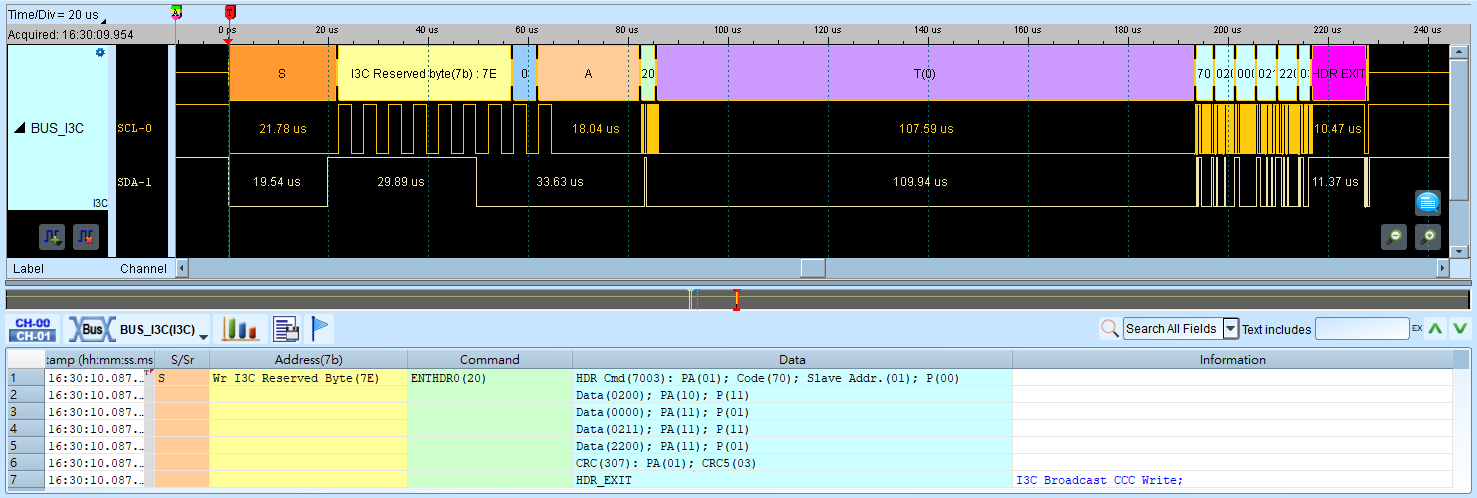

Result:

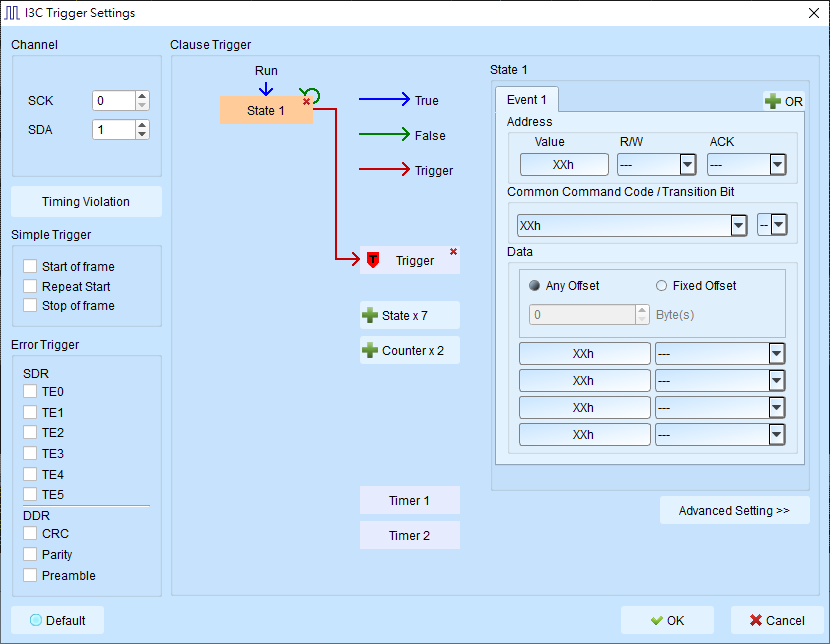

匯流排觸發功能
Channel:
設定SCL以及SDA 通道。

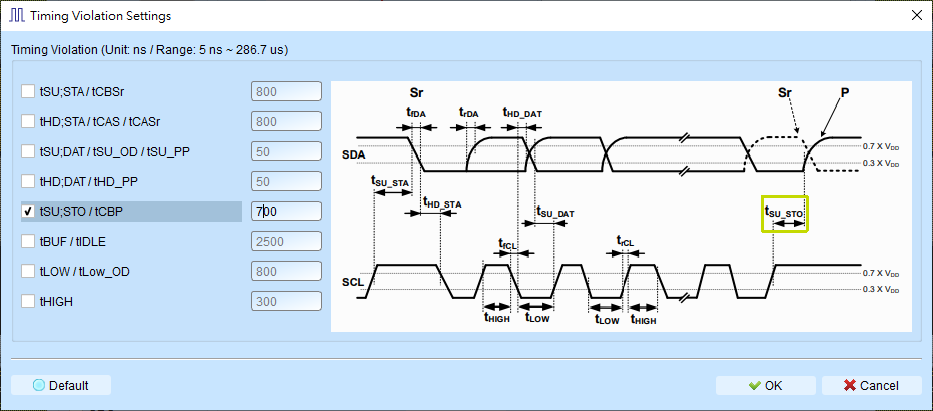

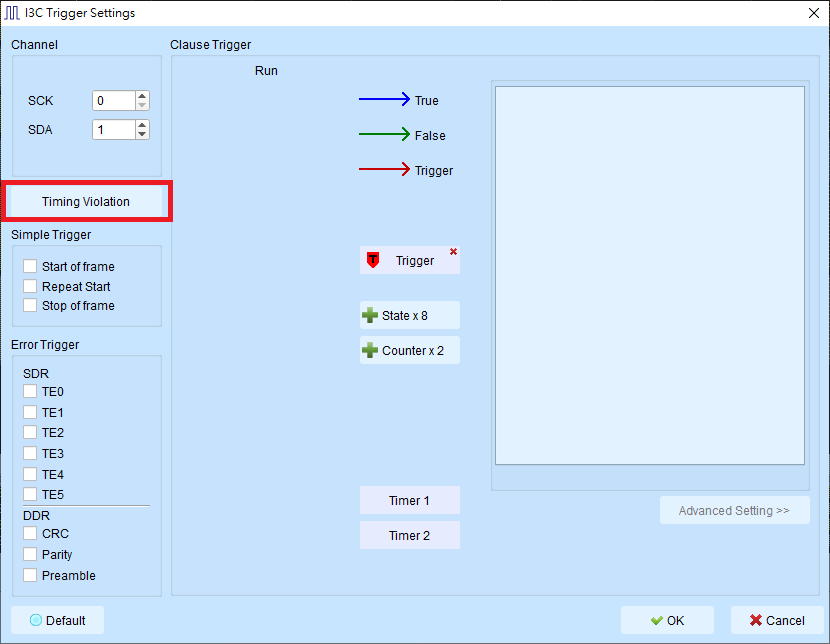

Timing Violation:
** **設定觸發MIPI I3C Timing,若波形的Timing比設定的Timing小則觸發,單位
是ns。
Simple Trigger:
設定觸發Start/Repeated Start/Stop frame。
Error Trigger:
設定觸發TE0~ TE5以及HDR-DDR模式下的CRC/Parity/Preamble
errors。
Clause Trigger:
** **設定觸發 Address/CCC/Data。
Result:

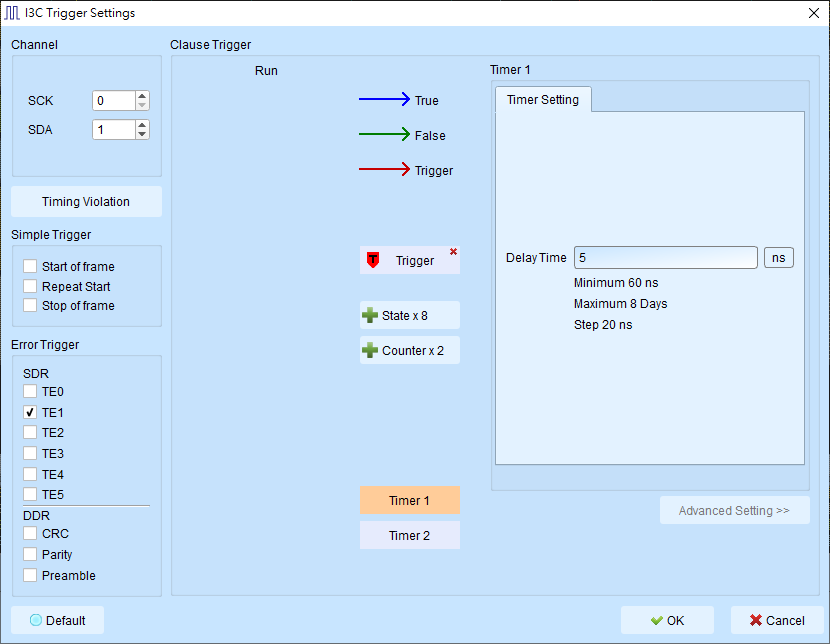

Trigger the TE1 error.

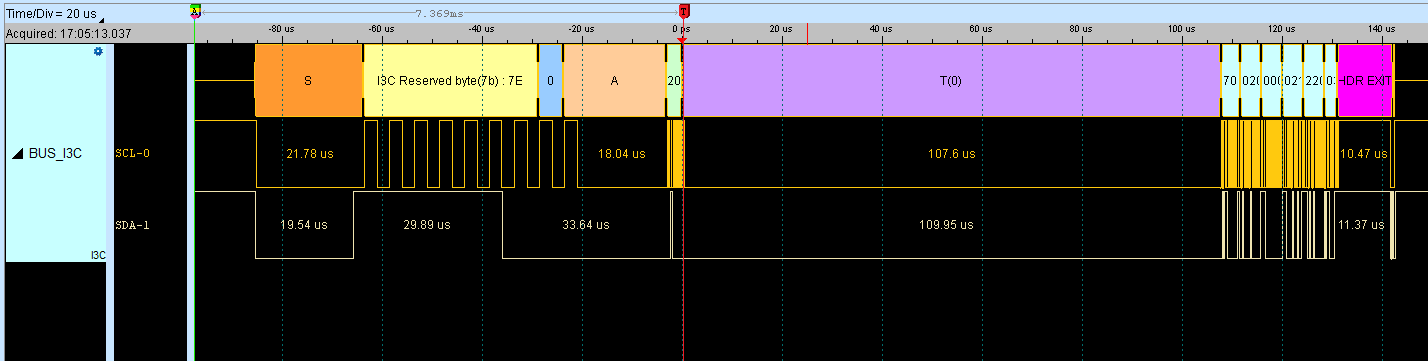

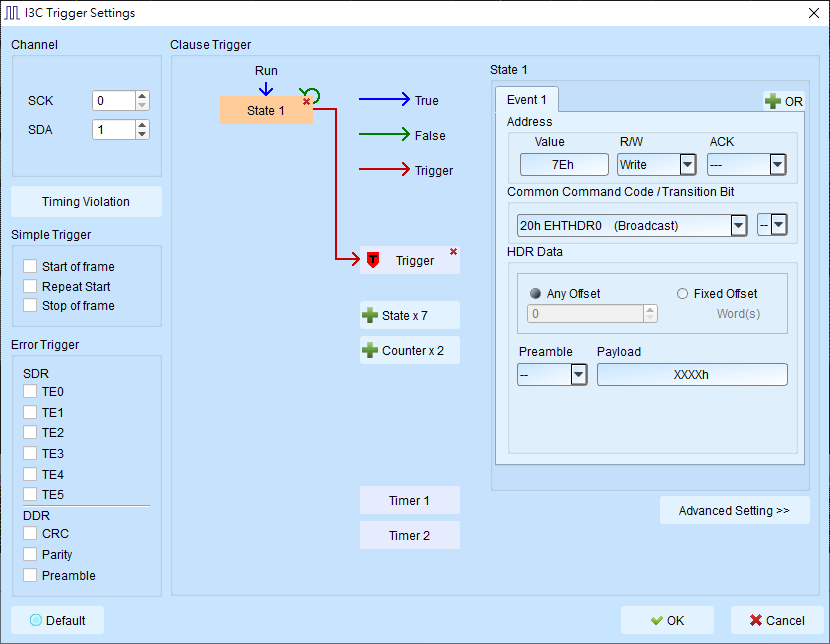

- Trigger the HDR-DDR CCC(20h)

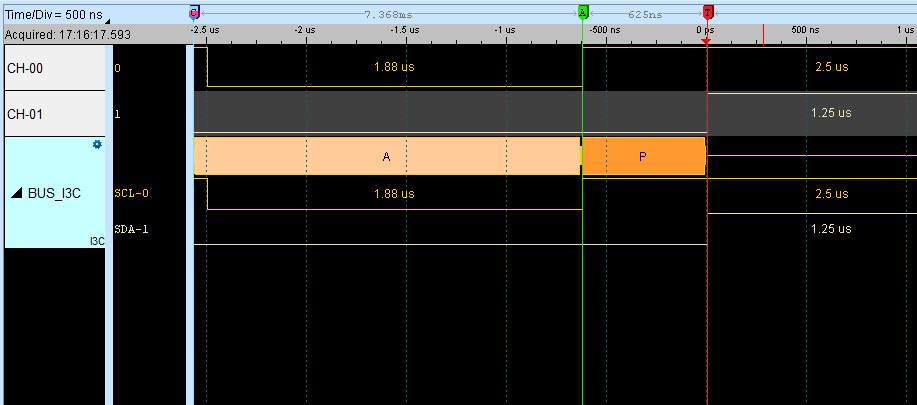

- Trigger the tSU;STO / tCBP = 700 ns timing violation
FAQ
- 支援I3C的規格版本是 ?
- A: 支援的規格版本是 I3C Version 1.1.1.
- 是否支援 I3C HDR模式?
- A: 是,支援HDR-DDR, HDR-TSP 以及 HDR-TSL模式
- 是否支援I3C規格定義的 target errors ?
- A: 是,支援TE0 ~ TE5等target errors
- 是否支援發送(Tx)?
- A: 不支援
