eDP

概況:

支援型號:

BF6264B	BF7264B	BF7264B+	BF7264 Pro
	●	●	●

BF7264B/B+/Pro產品正面有兩個USB孔

除主機可繼續使用原BF6264B功能外，增加eDP1.4a分析儀功能。

eDP1.4a方案，規格內容如下:

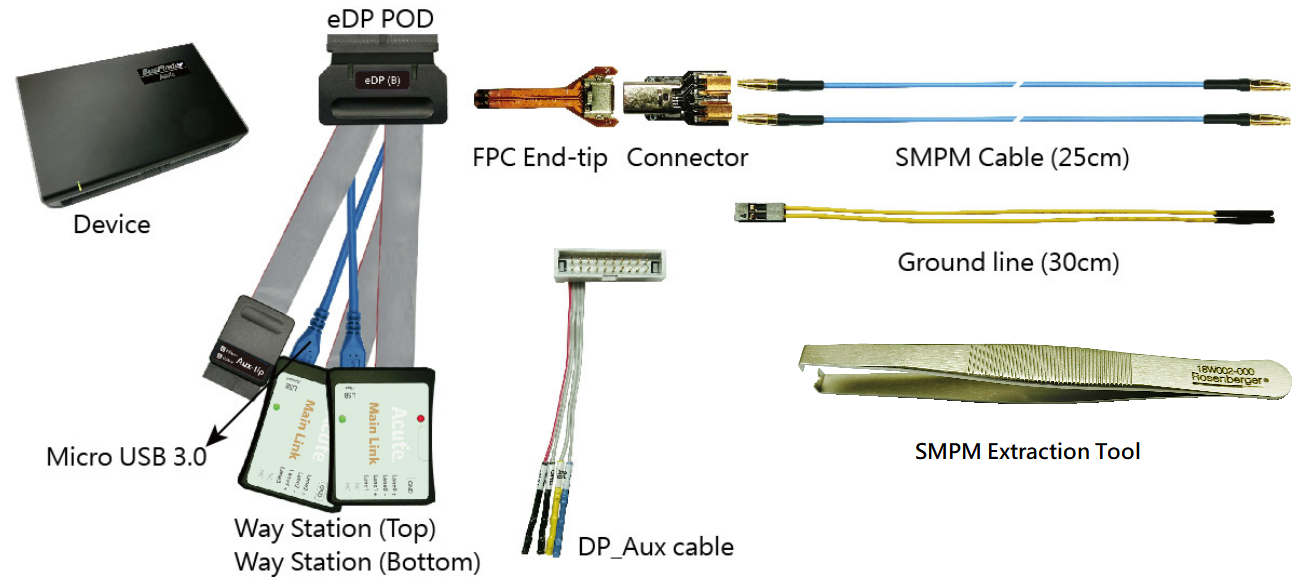

BF7264B/B+/Pro，32Gb RAM，搭配eDP1.4a探棒組

支援 eDP V1.4a(不支援Fast Training Pattern) Up to 5.4Gbps per lane, 4 Lanes

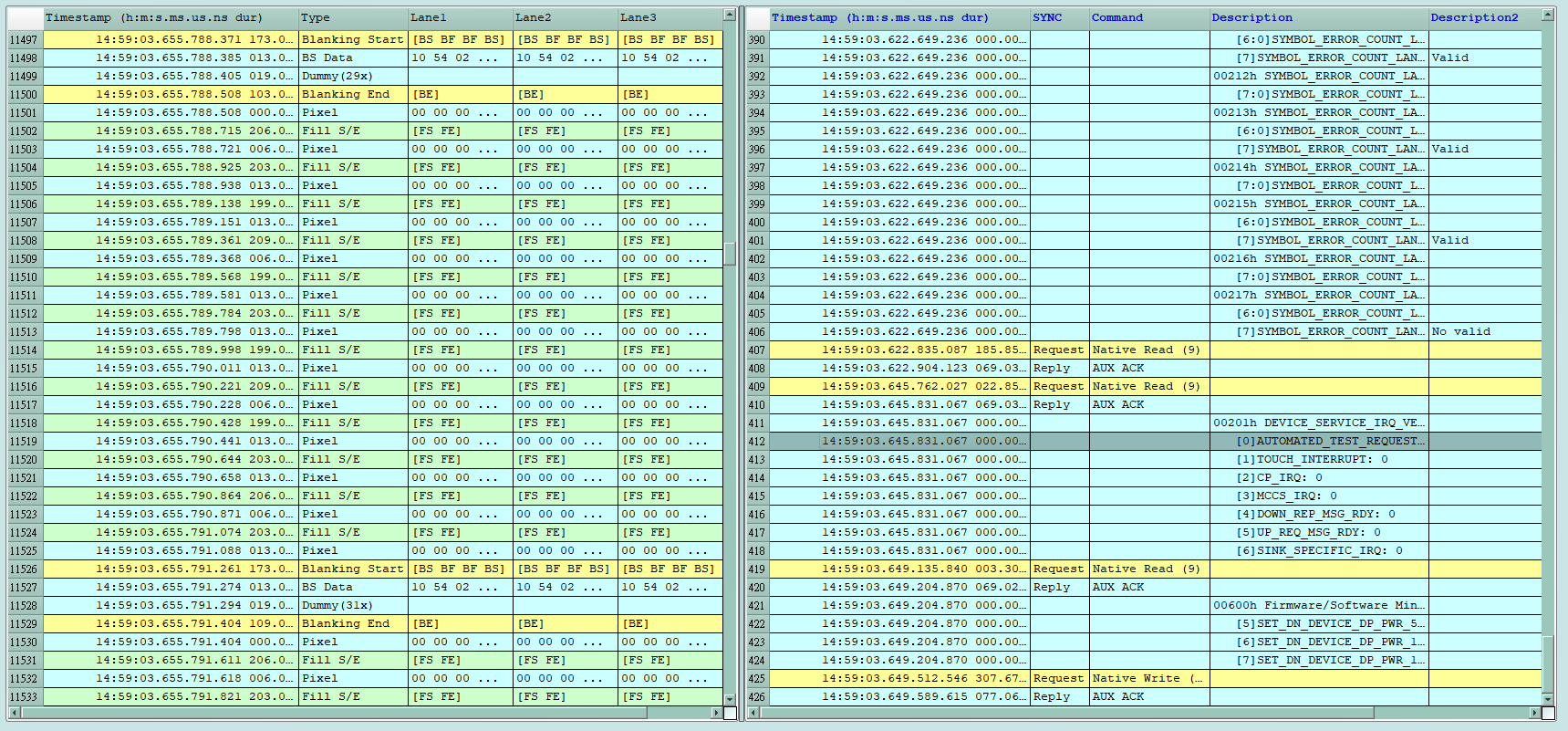

可顯示 eDP1.4a 協定封包資料以表格方式呈現，包含DP Aux Channel指令解析

使用協定分析儀32Gb RAM記憶體搭配電腦硬碟通過USB3.0介面串流傳輸的方式存儲eDP通訊資料，保證採集過程中的資料完整無丟失。
提供Filter功能，可選擇將不必要的Dummy, 影像資料, Filling S/E濾除以節省記憶體，從而增加採集的時間長度。
提供Search資料功能
可顯示eDP影像資料，包含RGB、YCbCr格式，以及壓縮的DSC 類型之封包，詳細資訊請參考附錄一。

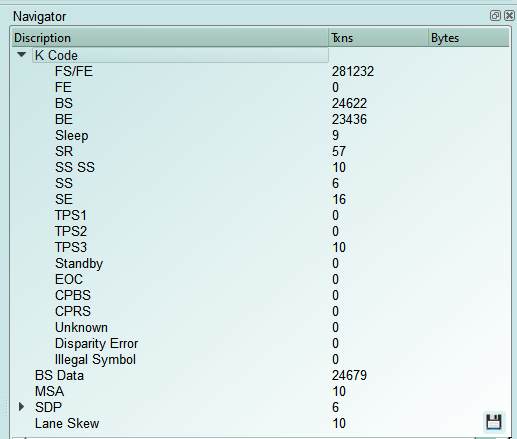

eDP命令統計功能，包含封包總數、各別指令數量、錯誤數量統計、Lane Skew統計

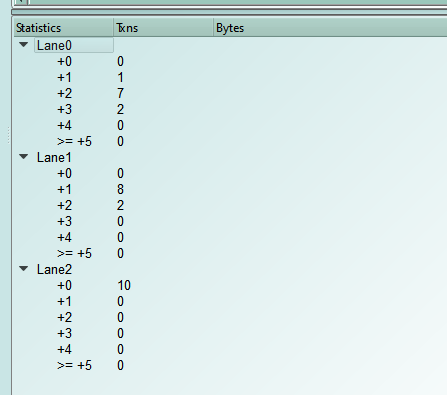

eDP Lane Skew顯示與統計說明:

MainLink的主報告區將會於TPS2-TPS4後方顯示各Lane資料擷取的先後順序, 越先到的數值會越大。以上圖為例, Lane 0最先被截取(數值為+3), Lane 1第二順位被截取(數值為+1), Lane2最後被截取(數值為+0)

(单位: 以MainLink 5.4Gbps为例， 1/ 5.4Gbps * 20 ≒ 3.7ns)(误差: 約2個Bytes)

eDP 命令觸發功能
- 觸發參數包含命令與參數資料可輸入MSA, SDP, BS-Data, Aux的資料做為觸發條件。
- 可觸發eDP K Code組合, ex: Blanking Start[BS], Scrambler Reset[SR BF BF SR].
- 可透過Trigger-Out接孔同步觸發外部的示波器

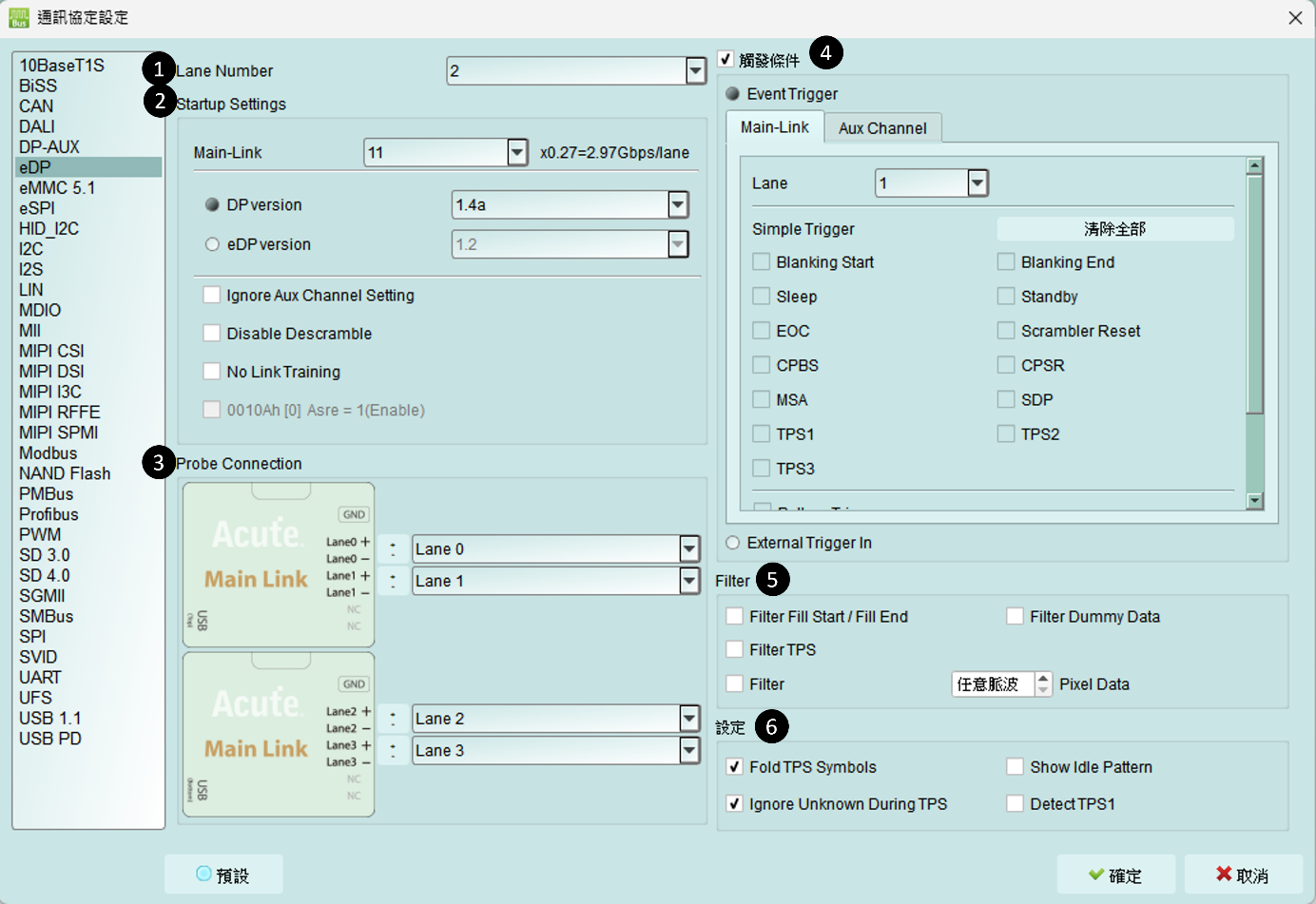

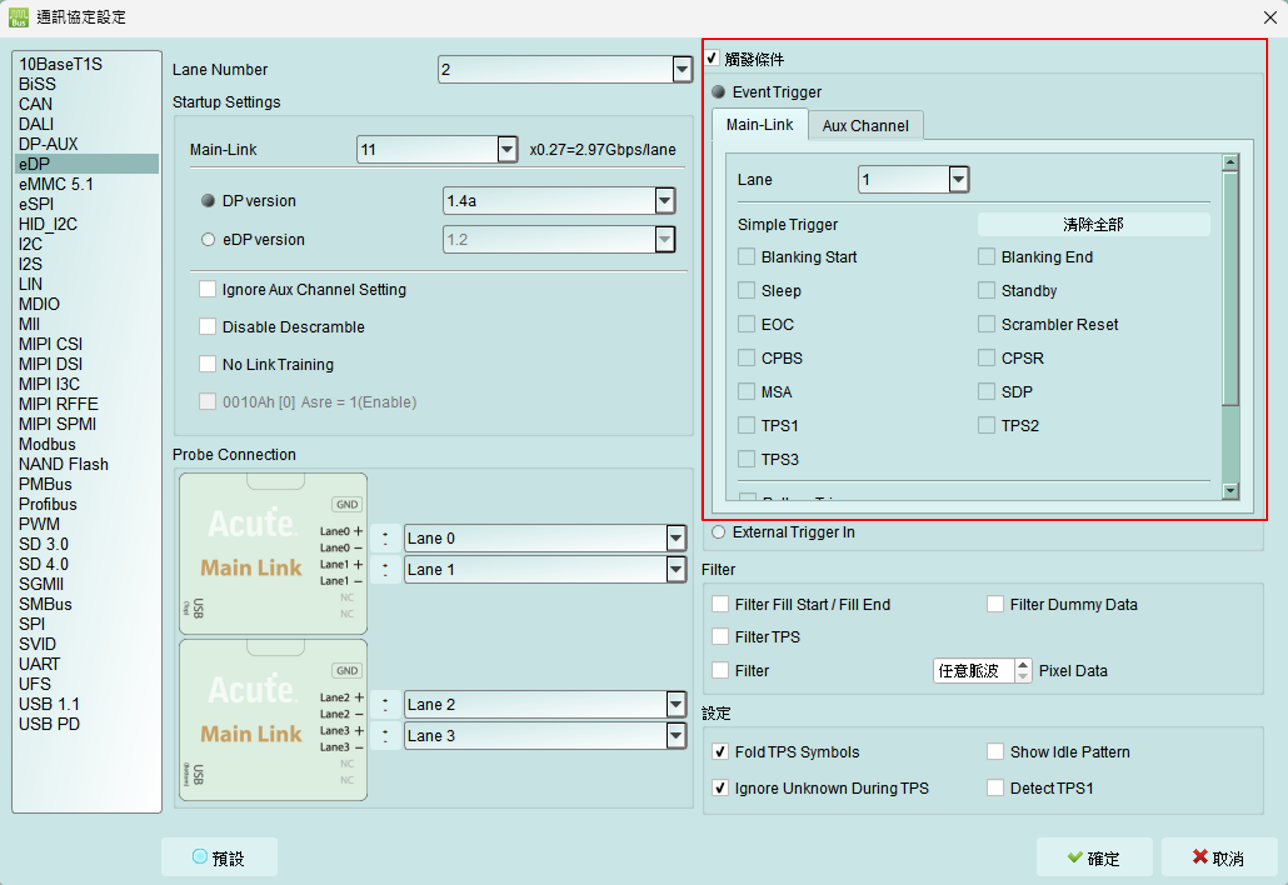

其他設定說明

(1). Lane Number: 待測物所使用的線數，必須設定
(2). Startup Settings: 開始量測時，待測物的各項狀態設定，若在抓取中，AUX
沒有參數設定，則必須設定
Main-Link Rate: 需設定待測物的速度.
DP version/eDP version: 選擇待測物Aux Channel解析的版本.
Ignore Aux Channel Settings: 若勾選,則會忽略來自AUX的參數設定
Disable Descramble: 若勾選,則不執行Descramble.
No Link Training: 若待測物在喚醒時沒有發送TPS，則必須勾選.
0010Ah [0] Asre = 1(Enable): 上方版本選擇eDP時可設置, 若勾選, 0010Ah bit 0將設定為1, Enable Alternate Scrambler Seed Reset. ** (3). Probe Connection: **通道設定，可交換通道編號以及P/N

** (4). Trigger On:** 觸發成功後，將會在主要Report區標記資料並從BusFinder後

方的Trigger Out信號孔送出TTL 5V的Pulse，可連接示波器觀看真實波形

上方部分分為MainLink以及Aux Channel
MainLink必須設定要觸發的Lane以及欲觸發的K Code
Aux Channel則為Source以及Sink的命令

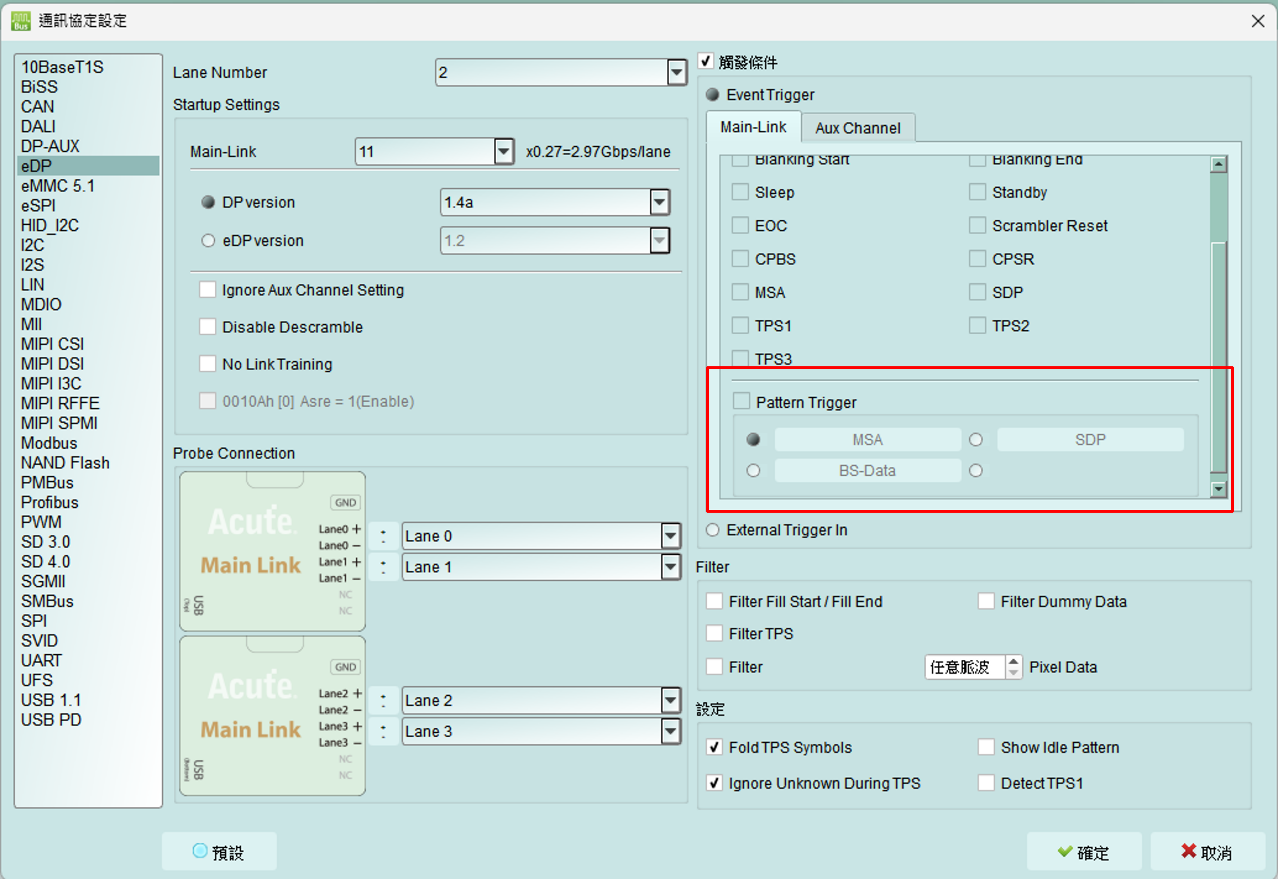

下方部分為Pattern Trigger，可設定MSA/SDP/BS-Data/Aux Channel的Pattern (5). Filter: 勾選後，儀器會將相對應命令或影像資料過濾，可大幅降低資料量
Filter Fill Start / Fill End: 過濾Fill Start以及Fill End
Filter Dummy: 過濾Dummy
Filter TPS: 過濾TPS 1-4
Filter Pixel Data: 可過濾全部影像或部分影像(選擇數量x後，每x張影像資料將會抓取一張影像)，最大上限為128. ** (6). Option: **其他設定
Fold TPS Symbols: 若勾選,在主要Report區摺疊一連串的TPS，並在報告後方顯示數量
Ignore Unknown During TPS: 若勾選,則會在Sleep-TPS-Scrambler Reset間忽略Unknown命令(由於在此區間儀器尚未對齊各Lane資料，因此會有錯誤產生)
Detect TPS1: 若勾選,開啟偵測TPS1功能 (TPS1為D Code無法完全對齊)

FAQ

支援eDP第幾版的規格，是否有Differential對數或port數限制呢?
A: 支援到eDP 1.4a，最高5.4Gbps，4 Lanes。
量測時是否會影響訊號品質?
A: 外接的儀器量測必然會有部分的負載效應影響，我們這邊採用End-tip搭配SMPM Coaxial Cable的連接方式來降低對待測物干擾並提升訊號品質。
是否有支援訊號發送 (Tx) 功能? A: 不支援訊號發送功能
主機與探棒如何連接?

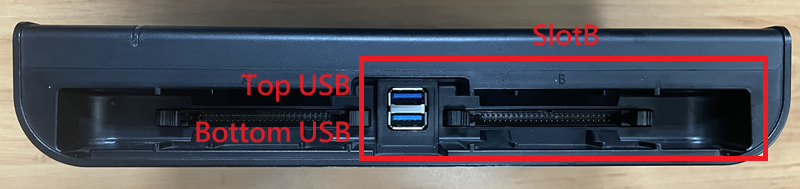

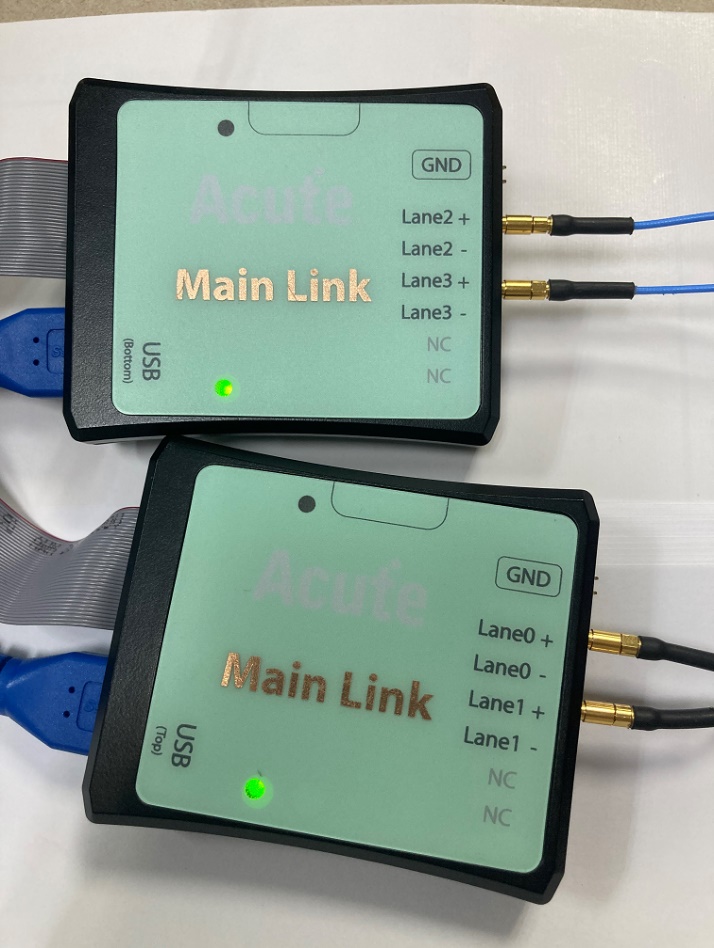

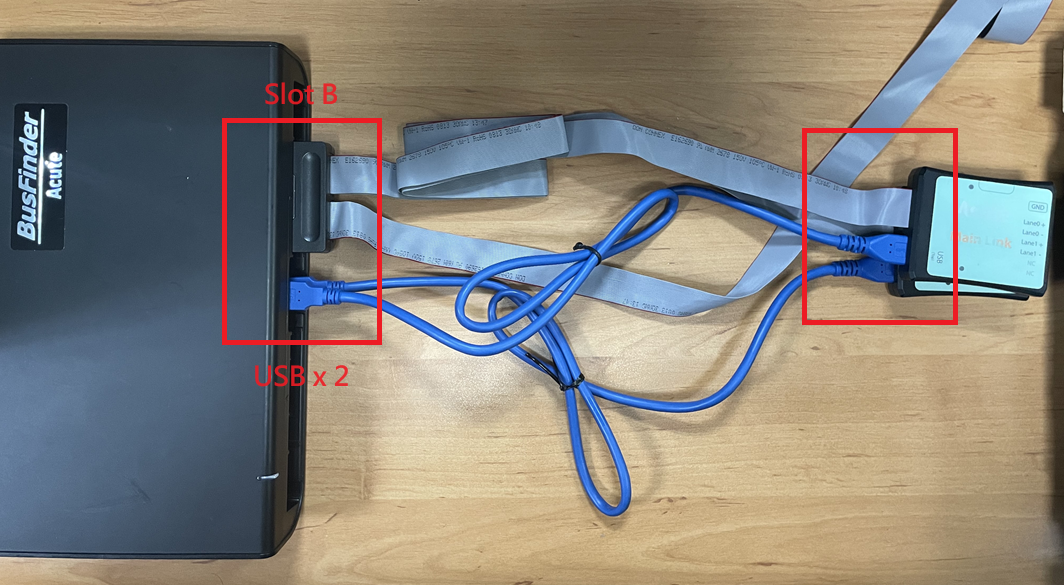

A: 主機僅能使用Slot B作為探棒連接槽，並注意主機前端的兩個USB插槽也需要連接至Way Station上，且上方USB對應Top Way Station，下方USB對應Bottom Way Station，不可接錯，否則將無法量測。連接後請注意兩個Way Station燈號是否皆有亮起紅燈跟綠燈各一。

探棒與待測物如何連接?

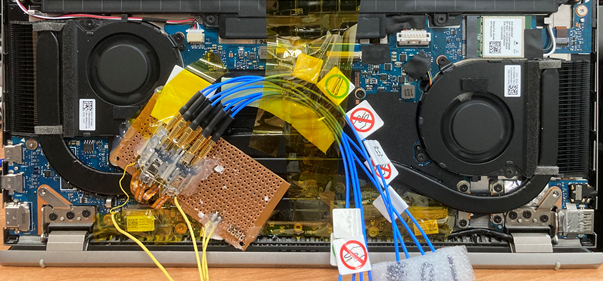

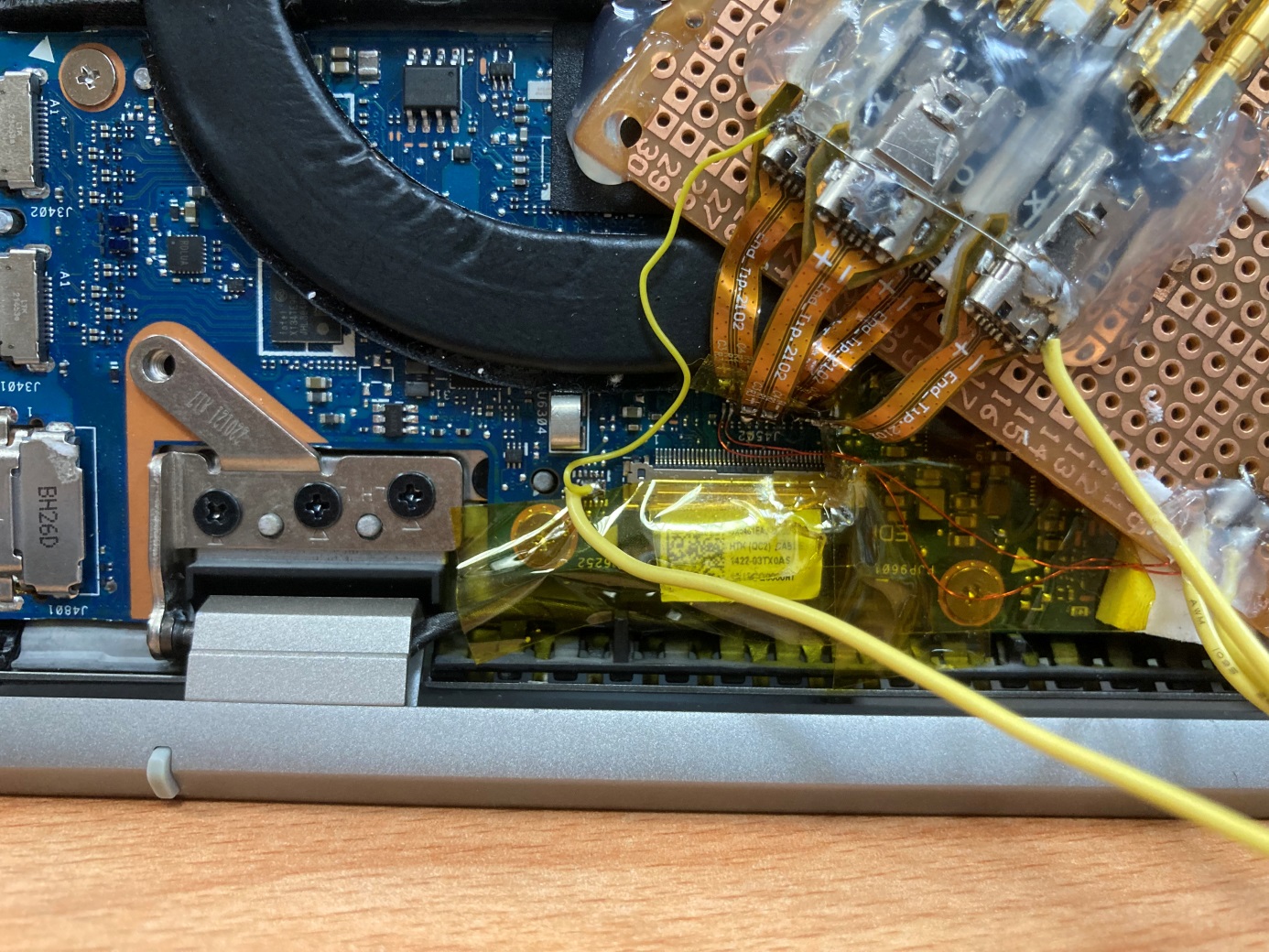

A: 焊線: 使用End-tip以跳線的方式連接待測物，此時跳線長度必須少於5mm 以提升訊號品質。(參考附錄二)
若無法將跳線長度縮短在5mm內，建議在待測訊號端先焊接100Ω電阻，再從該電阻後跳線接至End-tip上，如此跳線可拉長至3cm左右。

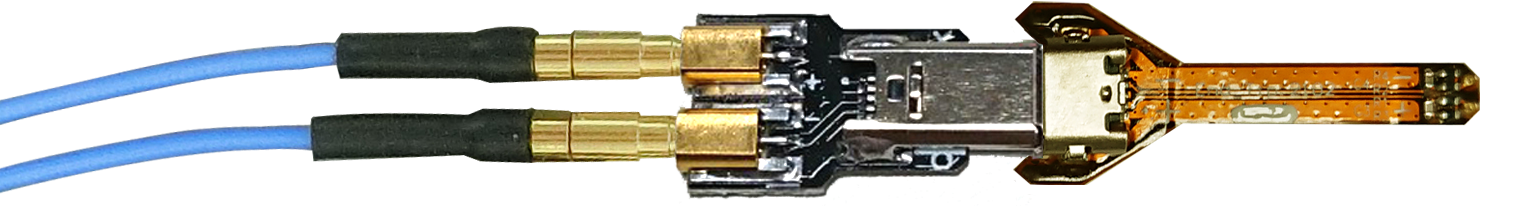

步驟一: 先將SMPM-SMPM cable接上End-tip，確認有定位聲。

步驟二: 再進行跳線焊接，這樣可避免焊接好之後插上SMPM Cable時影響跳線。

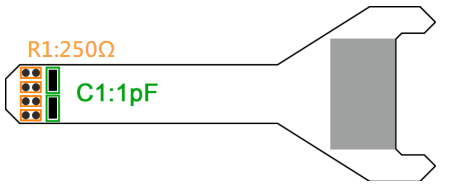

※ End-tip的電阻R1=250Ω，電容C1=1pF，若焊線時不慎損毀，可自行替換。

待測物如何接地?
A: 由於設備與待測系統仍需共地，因此可先將Way Station上的GND Port連接至待測物的GND即可，兩個Way Station都要接。

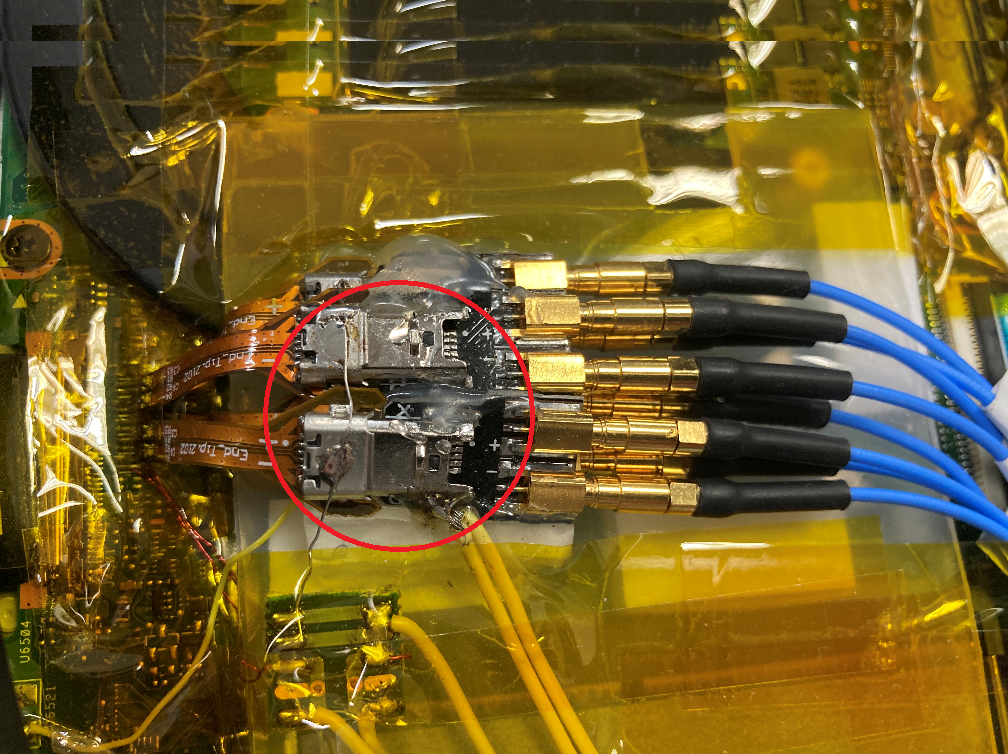

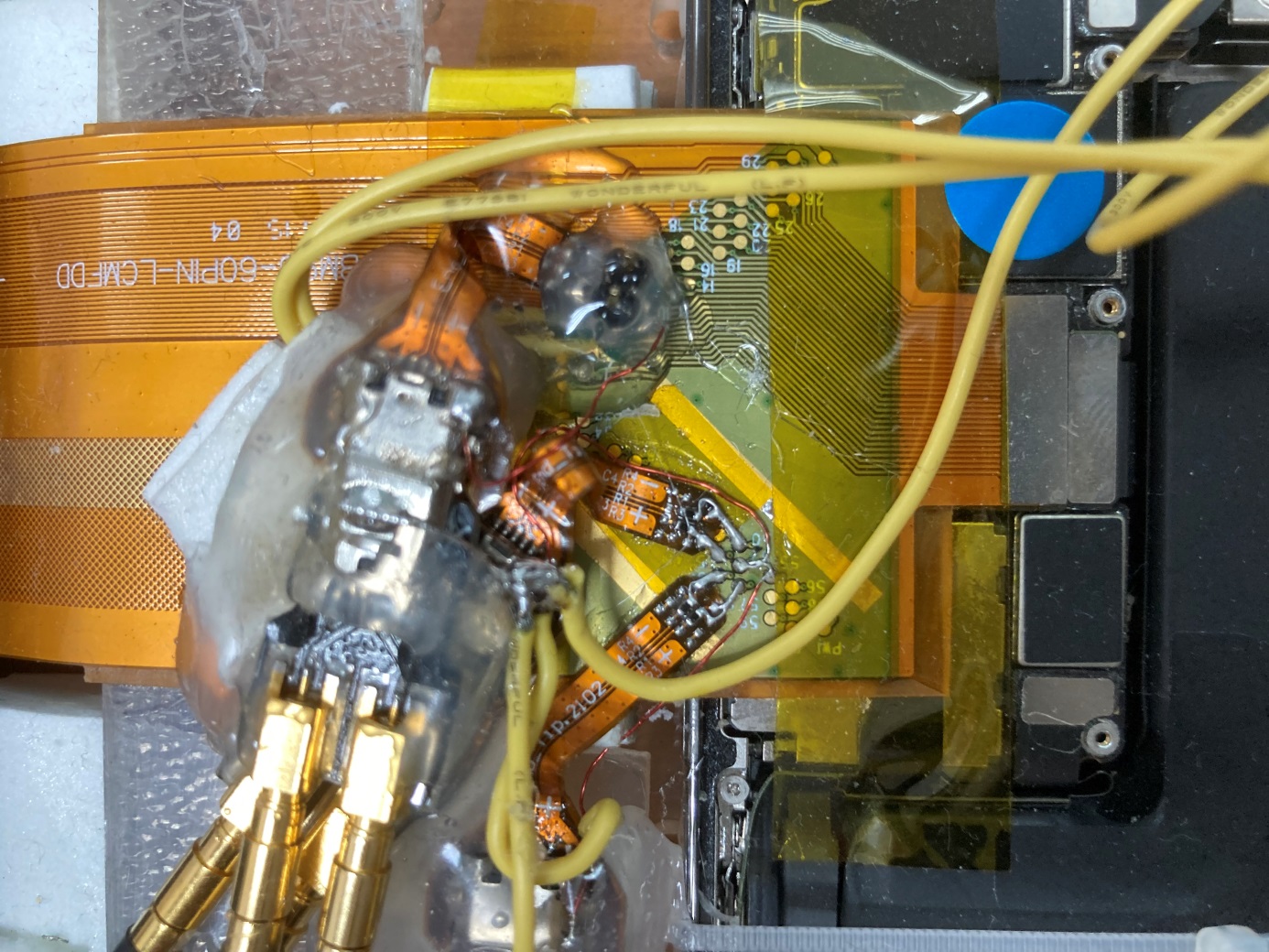

除非訊號品質太差或干擾太大，分析之後發生較多的錯誤時，則可改為每個End-tip都接地的效果最好，如下圖紅色圈起處,

待測物Main-Link無法接收訊號

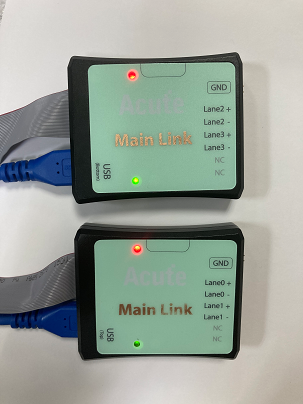

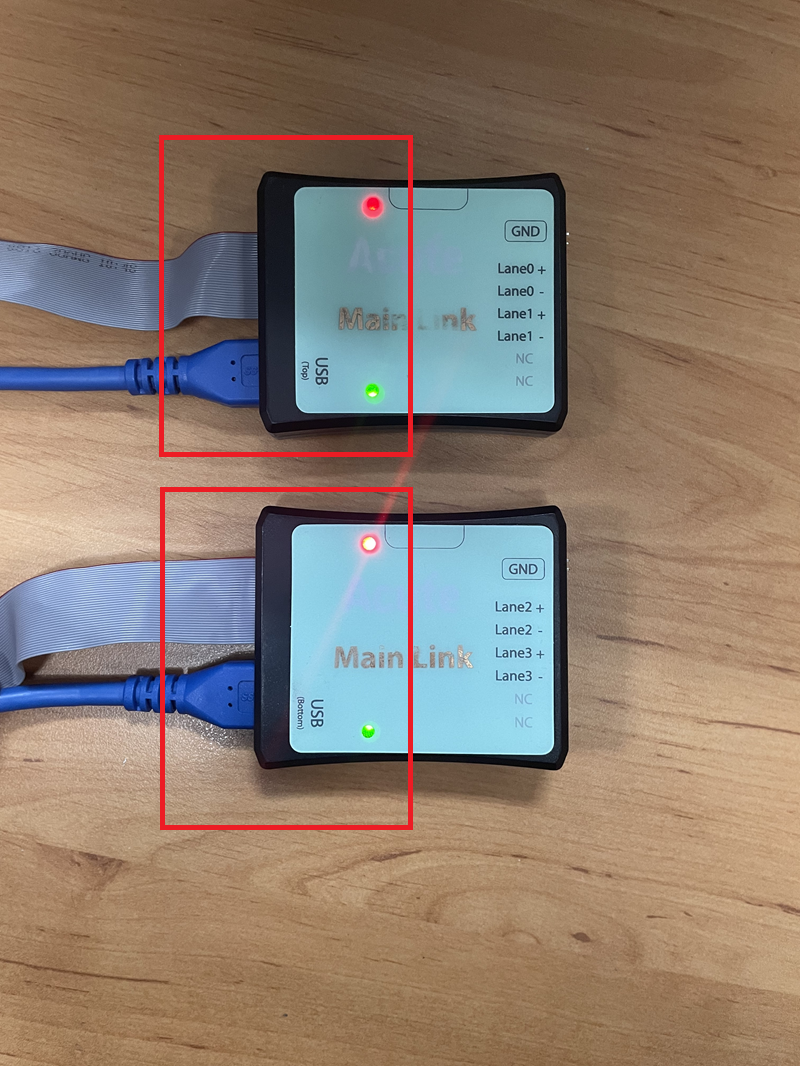

A: 請確認探棒正確連接，並注意兩個WayStation上的紅色、綠色號是否同時亮起。
同時亮起才是正常狀態。

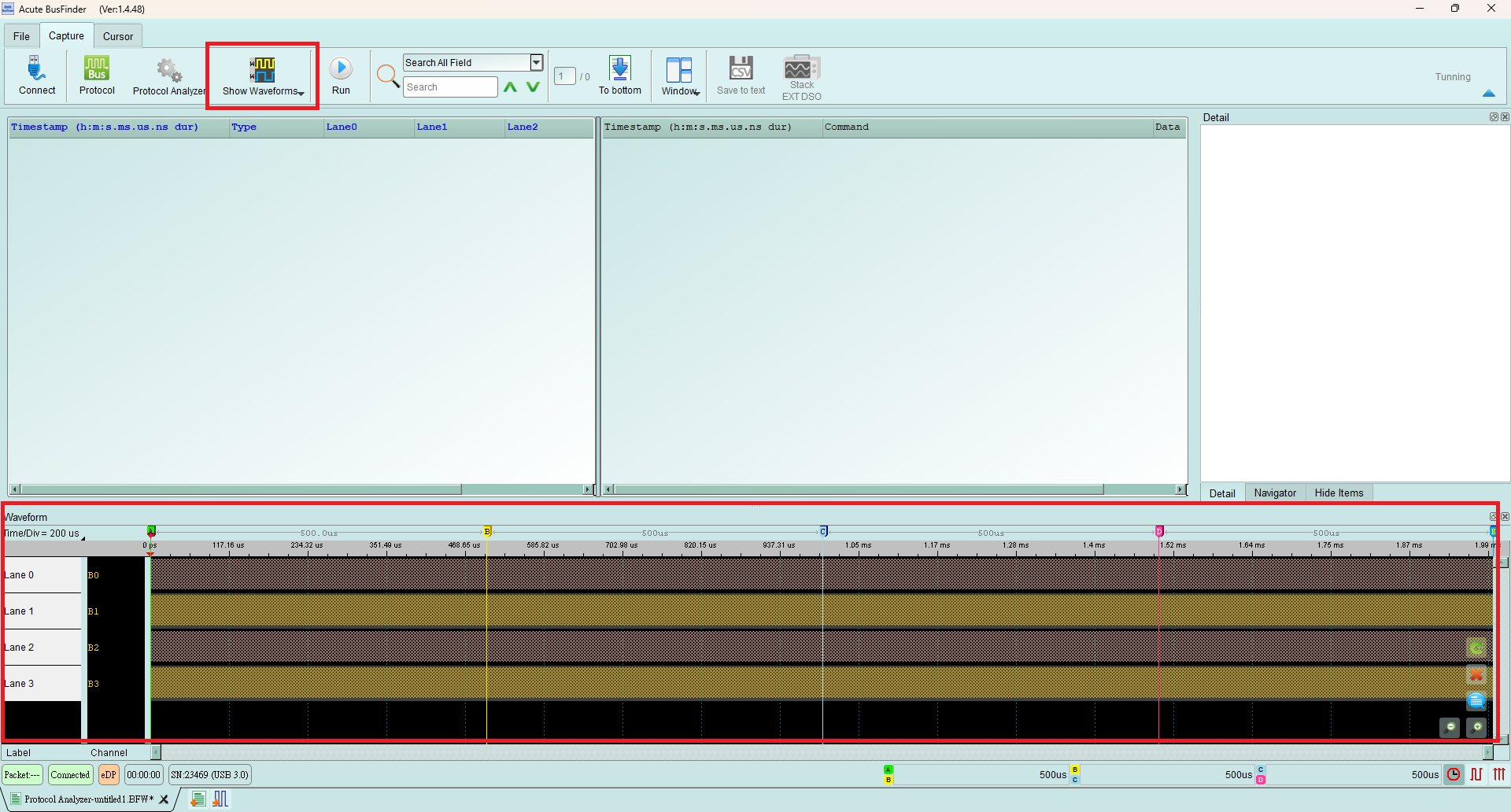

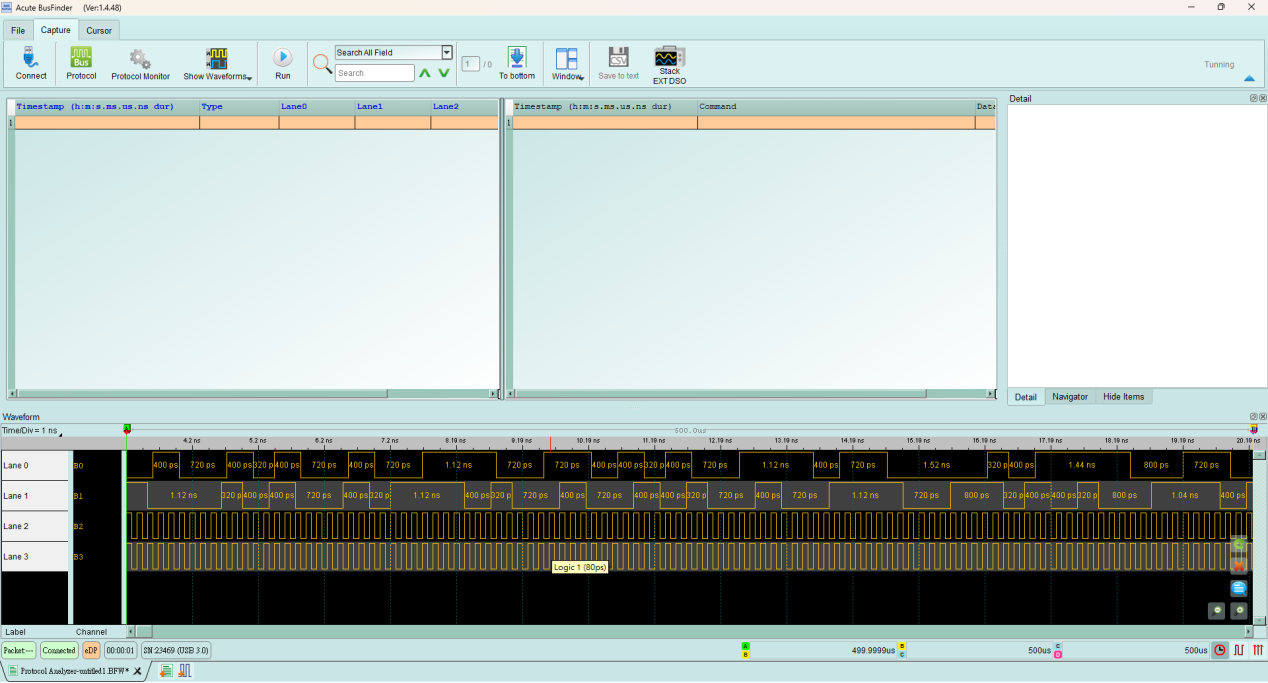

此外，請確認FAQ4, FAQ5的步驟是否正確，並參考附錄三，使用波形檢視功能，確定接線正確後，再開始測量。
有指定某個Type 或Aux命令做為 trigger 點的功能嗎?
A: 可以指定特定的Type / Aux命令進行觸發。

是否可以自行設定一個起始點(例如Aux CMD),指定抓取多少時間內的Data?

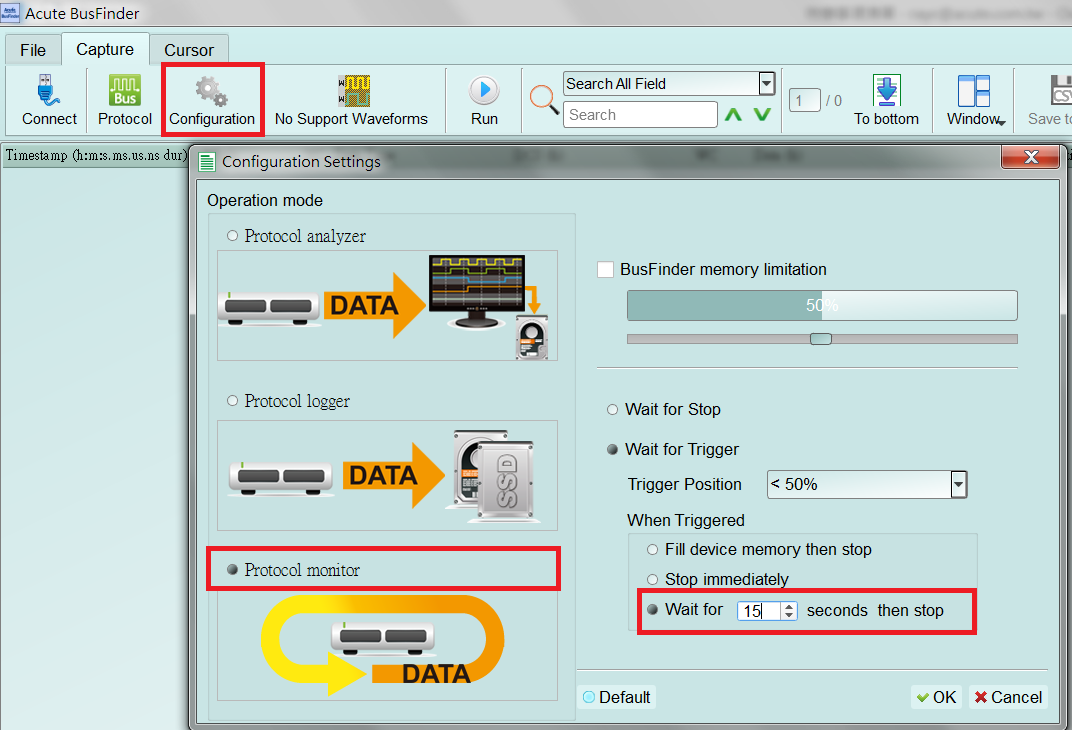

A: 可以將起始條件設定在觸發項目後，到工作模式選單內調整為資料監控儀模式，
並指定擷取時間長度。

探棒與待測物已確定依照上述方式連接，但無法正確擷取信號?
A: eDP 抓訊號，必須從開機抓起，若從中間開始抓，有些資訊會缺失。

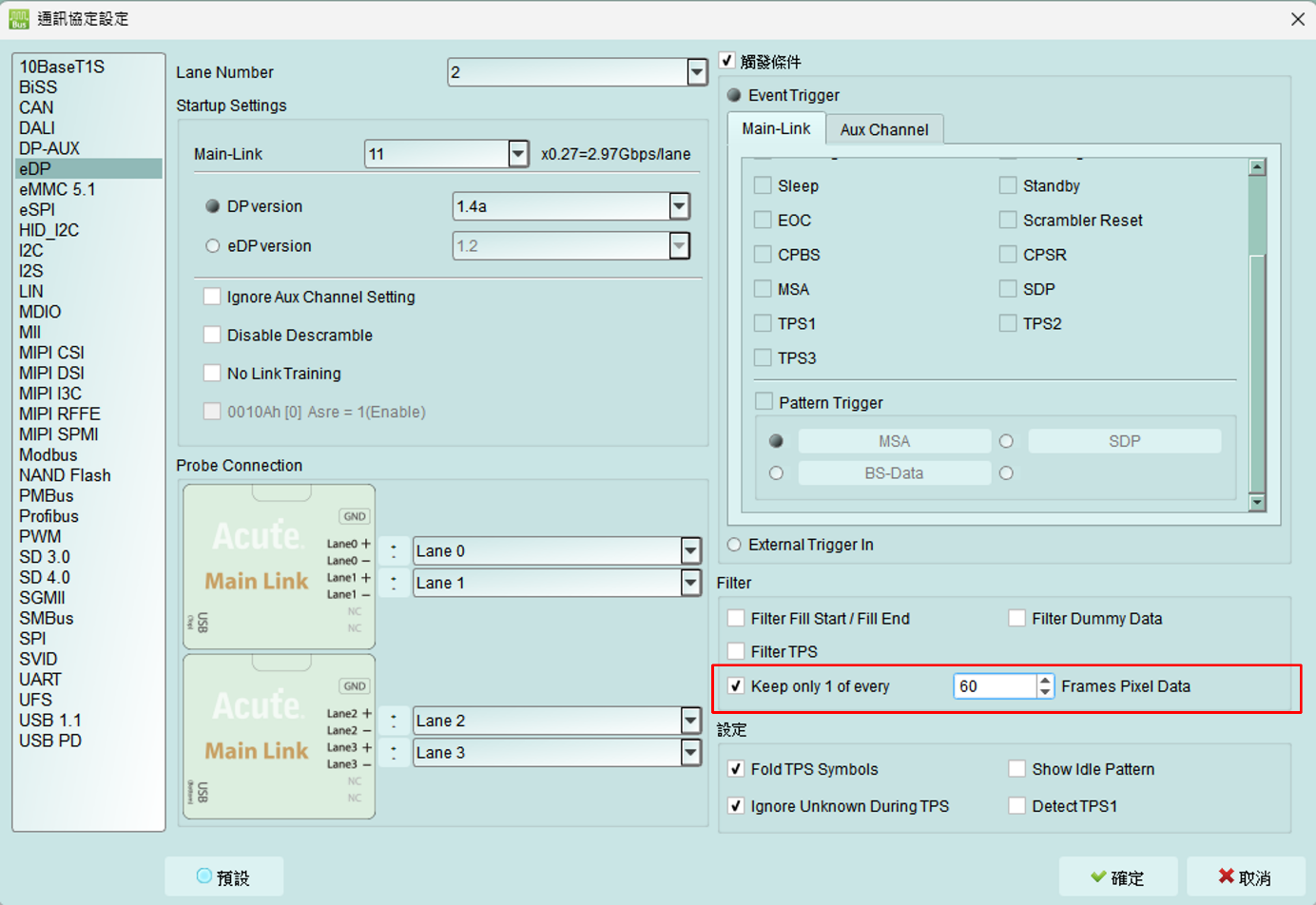

若因為視訊訊號過多會導致抓不到開機後的畫面，可調整 Filter 設置，降低 pixel data 的量。畢竟一個畫面一秒更新 60 次，會跟更新 1次差異對於畫面檢視來講差異不大。
設置的方式如下面紅框處

Aux Channel量測資料異常或無法量測?
A:可使用LA功能觀測Aux Channel的信號是否正常接收。

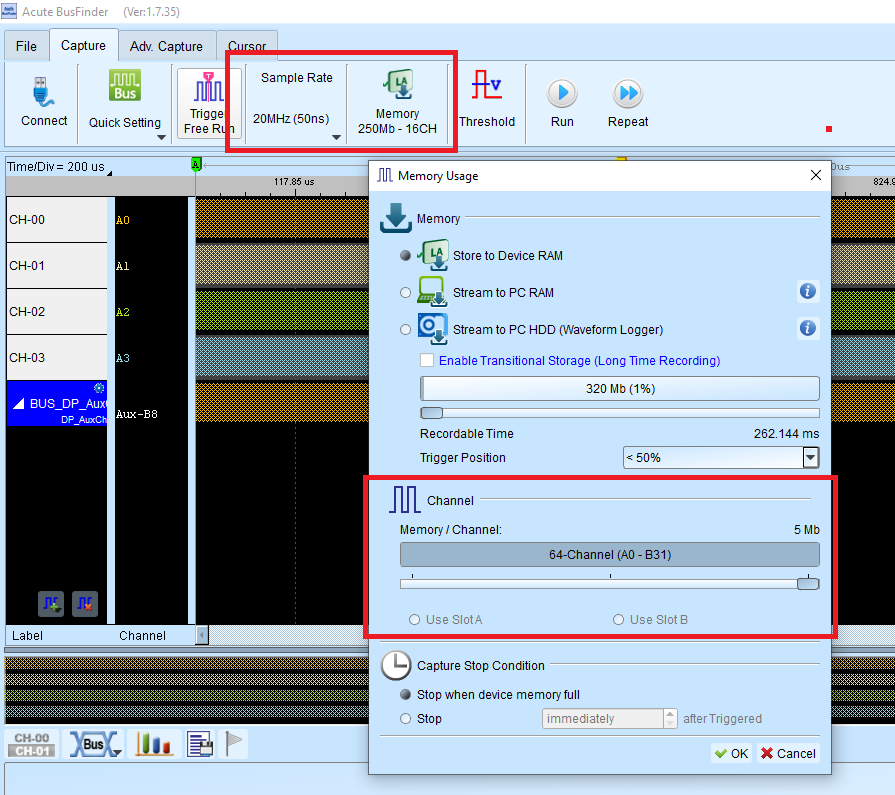

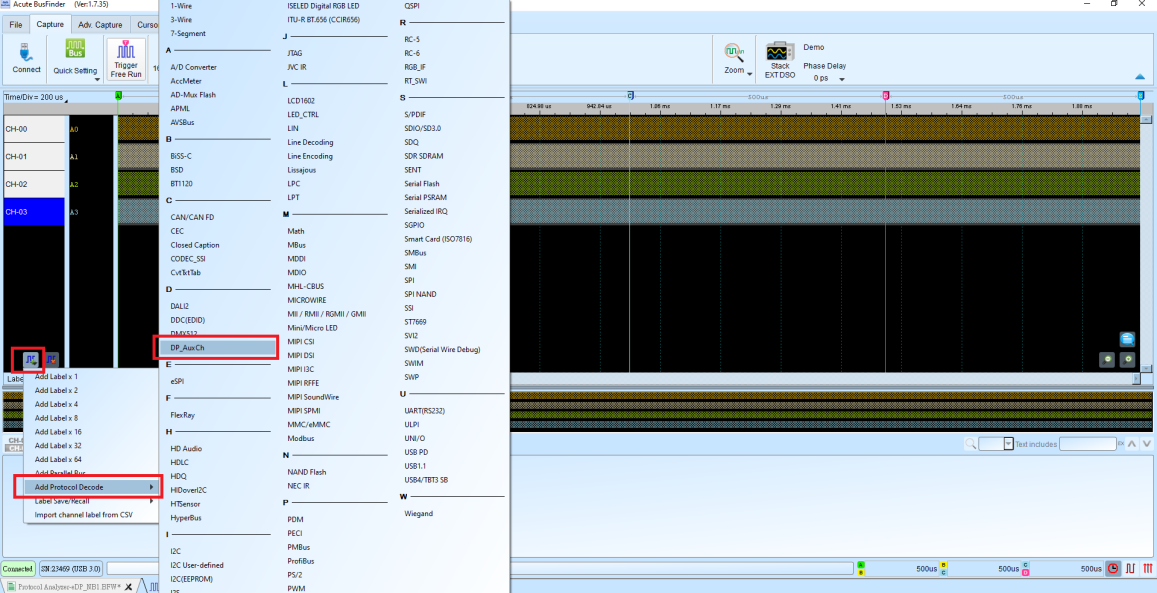

以下為開啟LA量測AUX Channel方法:
點擊左下方新增協定分析通道並選擇DP_AUX

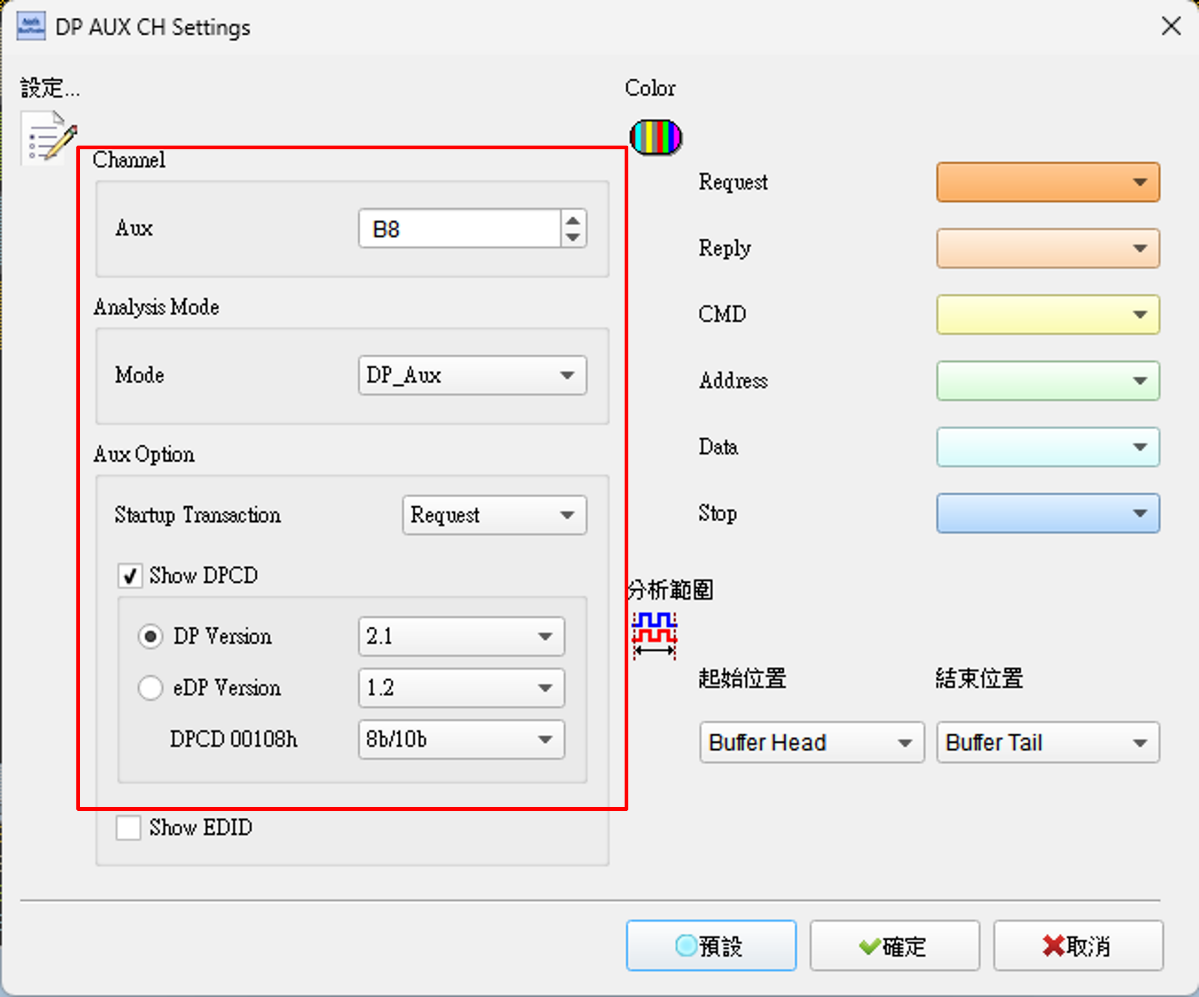

將通道設定改為B8並開啟Show DPCD

將Sample Rate改為20MHz並將通道改為A0-B31即可開始擷取DP_AUX

附錄一: 影像還原功能

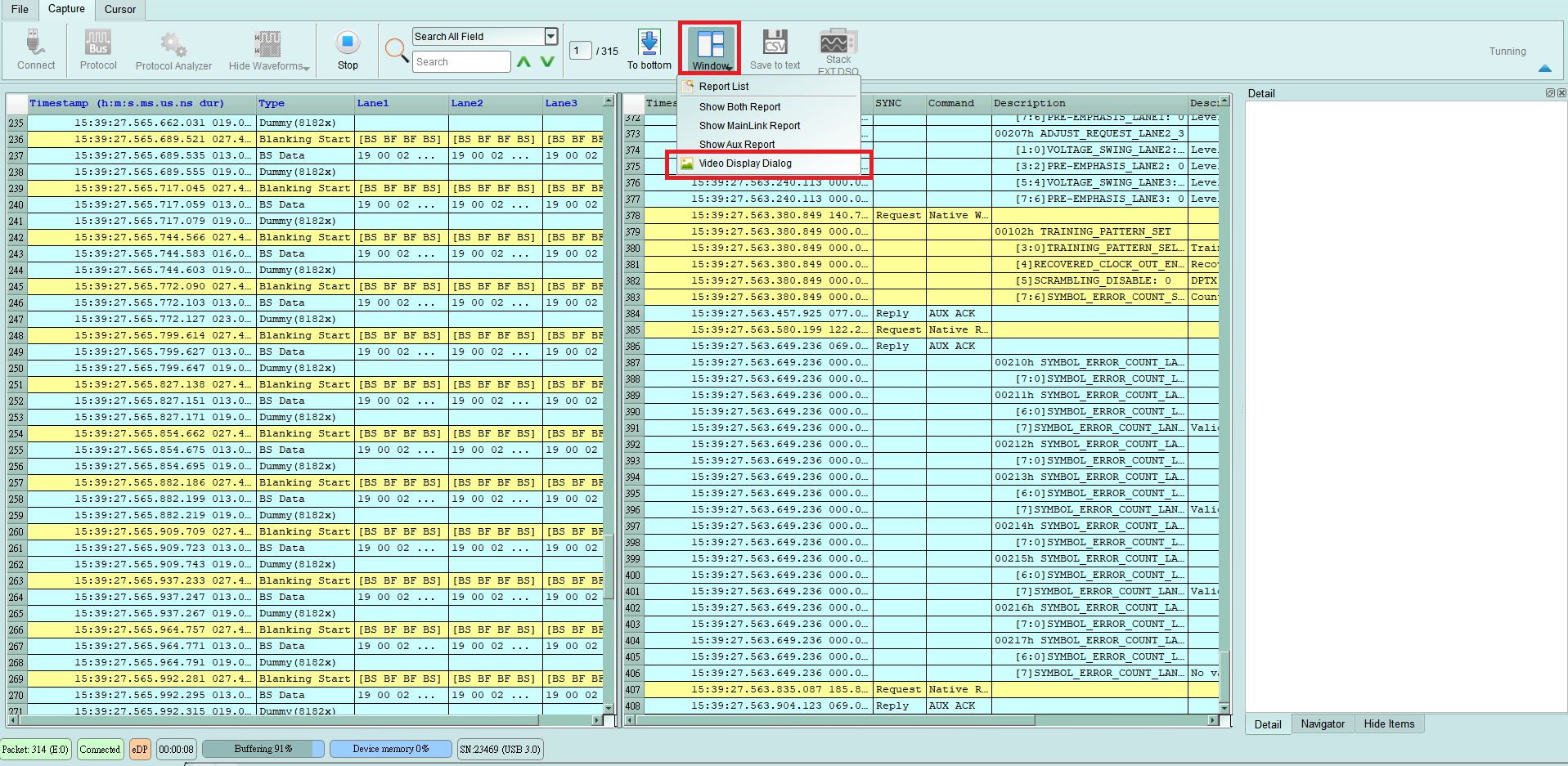

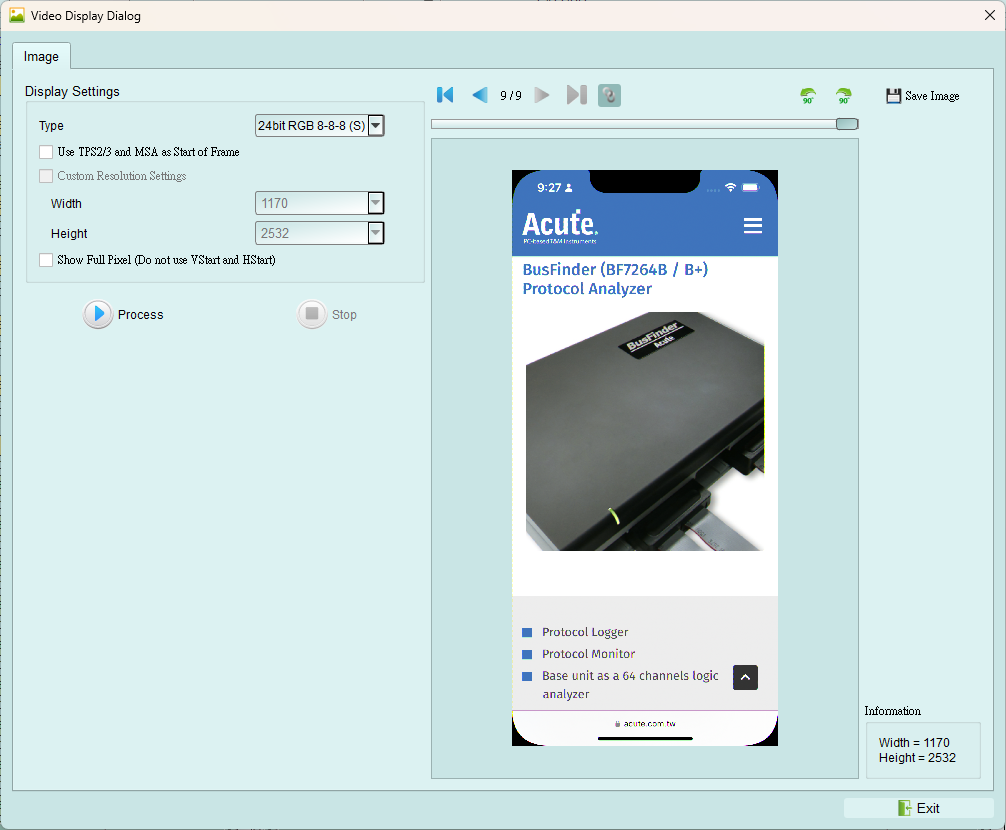

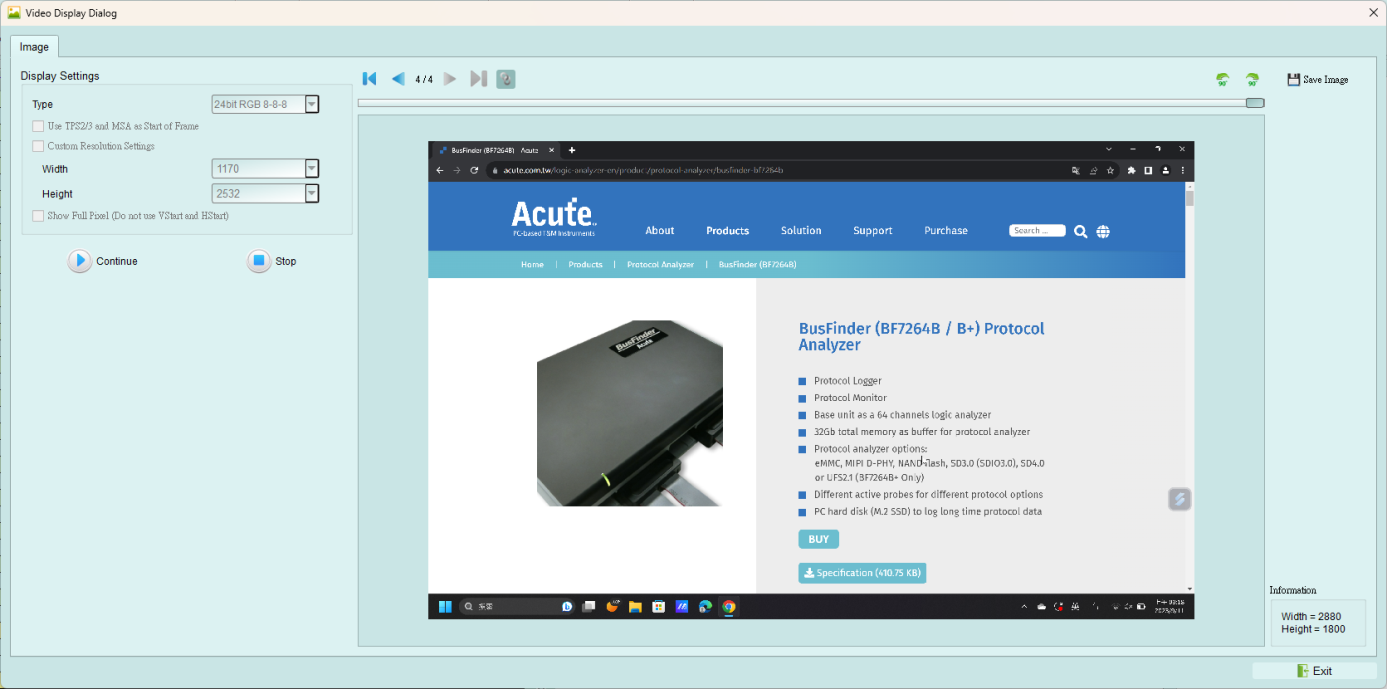

點選視窗->Video Display Dialog, 可開啟影像還原功能,

請設定待測物送出的eDP格式, 解析度, 或是根據MSA封包的數值自動切換再按下Process即可開始還原影像，並提供與主報告區之資料作連動功能, 方便找尋影像資料位置。Save Image可將還原影像以 .jpg / .bmp / .bin 方式輸出。

设置选项:

Type: 需设置待测物使用的格式,

Use TPS2/3 and MSA as Start of Frame: 一般情况下, 会使用MSA作为还原图像的开头, 若待测物在特殊状态下, 部分影像没有发送MSA时, 请勾选此项目才能正确还原, 另外, 若勾选此项目, 则Custom Resolution Settings会强制开启, 必须设置待测物的分辨率

Custom Resolution Settings: 若勾选, 将使用自定义的分辨率

Show Full Pixel (Do not use VStart and HStart): 若勾选, 将不套用MSA的VStart以及HStart数值, 只使用raw data以及MSA的分辨率还原图像
