eDP (Embedded DisplayPort)
eDP 协议分析设置。
更多应用、连接与量测说明请见 Protocol Solution — eDP。
Supported Models
BusFinder
BF6000 僅於 B 系列支援, BF7000 全系列都支援 此功能需要额外购买 option 的功能。

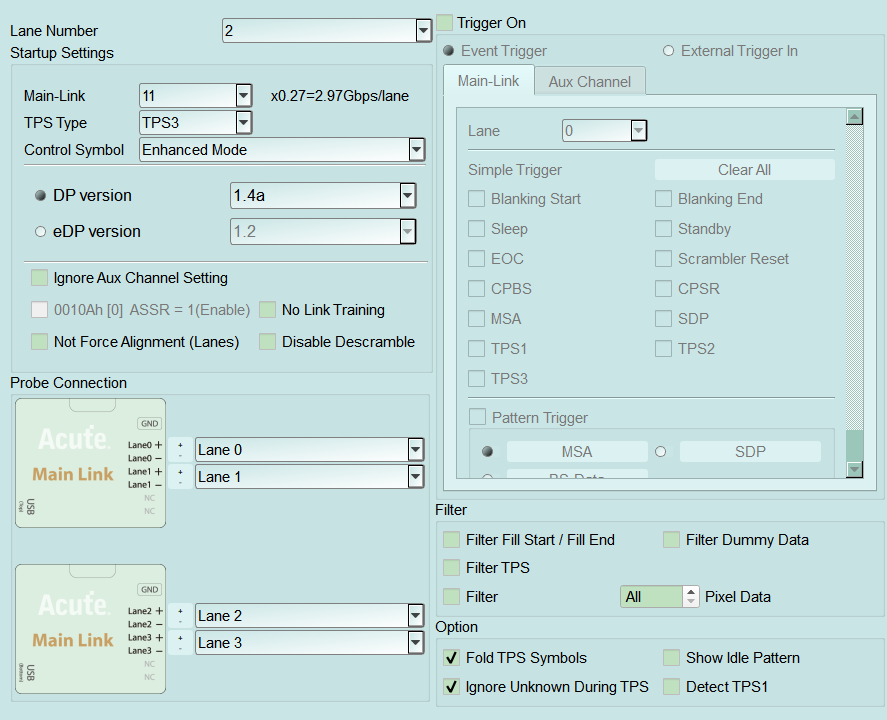

Settings
- 设定:
- Startup Settings: 开始量测时待测物状态；若撷取期间 AUX 无参数，必须在此设定。
- Lane Number: 待测物使用的 Lane 数(必须设定)。
- Main-Link: Main-Link 速率(画面会显示换算后每 Lane Gbps)。
- TPS Type/Control Symbol: Training Pattern 类型与 Control Symbol 模式。
- DP version/eDP version: Aux Channel 解析版本。
- Ignore Aux Channel Setting: 忽略来自 AUX 的参数设定。
- No Link Training/Disable Descramble/ASRE/Not Force Alignment: 无 TPS 唤醒、不解扰、ASRE、Lane 对齐等选项。
- Probe Connection: Main Link 探棒与 Lane/P-N 对应；可交换通道编号与 P/N。
- Filter: 过滤命令或影像资料以降低资料量。
- Filter Fill Start/Fill End
- Filter Dummy Data
- Filter TPS
- Specific Filter (Pixel Data): 过滤全部或部分影像(每 x 张取 1 张，上限 128)。
- Option:
- Fold TPS Symbols: 在报告区折叠一连串 TPS 并显示数量。
- Show Idle Pattern
- Ignore Unknown During TPS: 在 Sleep–TPS–Scrambler Reset 期间忽略 Unknown。
- Detect TPS1: 开启 TPS1 侦测。
- Startup Settings: 开始量测时待测物状态；若撷取期间 AUX 无参数，必须在此设定。
- 触发设定:
- Trigger On: Event Trigger 或 External Trigger In；分 Main-Link 与 Aux Channel。
- Main-Link: 指定 Lane 与 Simple Trigger，以及 Pattern Trigger(MSA/SDP 等)。
- Aux Channel:
- Simple Trigger: Request Start/End、Reply Start/End、Timeout。
- Pattern Trigger: 勾选后以齿轮开启 Pattern Trigger 窗口。
- 封包类型(例如 Request)。
- CMD: 例如 Any CMD。

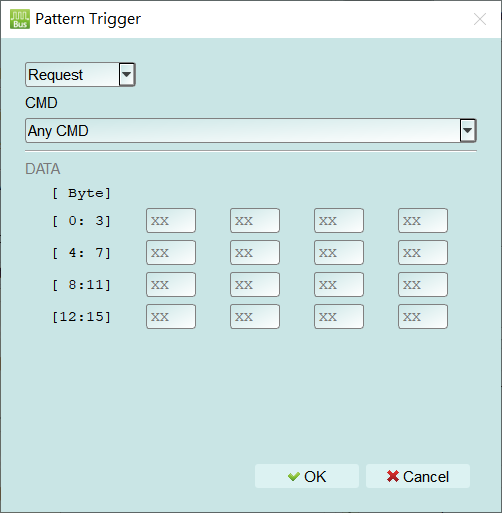

- DATA: Byte 0~15(其中 XX 表示该字节为任意值(Don't care))。 在 Trigger On → Aux Channel → Pattern Trigger 以齿轮开启此窗口。可选择封包类型(例如 Request)、CMD(例如 Any CMD)，并以 Byte 0~15 设定 DATA 资料样式；填入 XX 表示该字节为任意值(Don't care)。
- Trigger On: Event Trigger 或 External Trigger In；分 Main-Link 与 Aux Channel。
