DisplayPort AUX Trigger (DisplayPort Auxiliary Channel)

DP Aux 触发可根据 Master／Slave 帧起止、Timeout，或以 Clause Trigger（语句式触发）比对 Request／Reply、Command 与 Data。

TravelBus 有针对 DP Aux 的专用通道。见 Settings、Clause Trigger。

Protocol Decode 說明：DisplayPort AUX

Trigger Settings

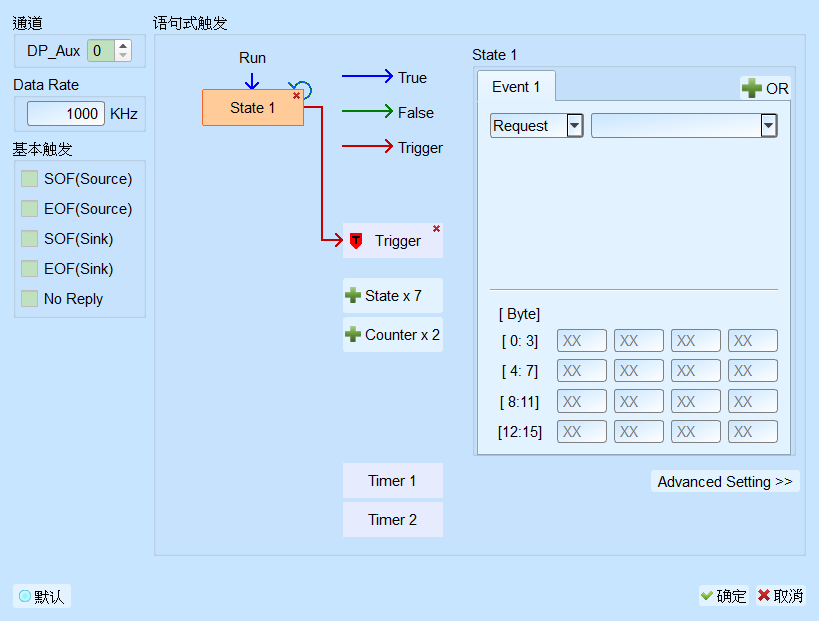

DisplayPort AUX Trigger（LA）

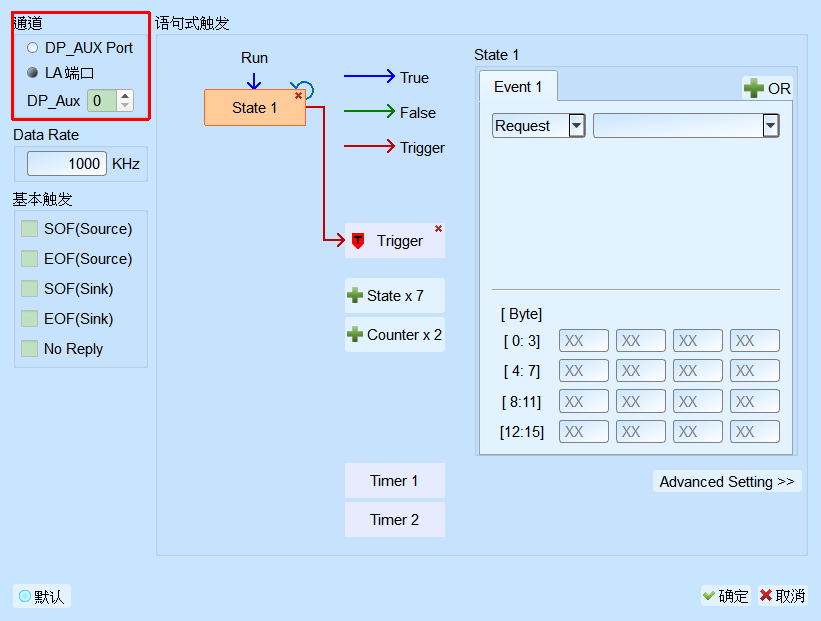

DisplayPort AUX Trigger（TravelBus；额外通道来源）

因 TravelBus 针对 DP Aux 设计特殊通道，触发画面会有额外通道来源选项。

• Channel: 专用端口（TravelBus）或 LA 的 Aux 通道。Default 為 LA 端口。
• Data Rate: DP Aux 传输速率（单位依画面）。Default 为 1000。
• Simple Trigger: Master Start／End、Slave Start／End、Check Timeout。Default 皆为未勾选。
• Clause Trigger: 详见 Clause Trigger。
• 触发条件设置区: 可选 Request／Reply，并设置 Command 或 Custom Data；以数据样式输入，XXh＝Don't care。
  • Tx／Rx（Request／Reply）: Default 为索引 0（Request）。
  • Command: Default 为索引 0。勾选 Custom 后 Data 栏栏位启用（Enable）。
