DP_Aux (DisplayPort Auxiliary Channel)

DP AUX CH（DisplayPort Auxiliary Channel）用于管理 DisplayPort 链路、配置与状态；DisplayPort 为数字视频接口标准。Auxiliary Channel 为半双工、双向传输。支持至 DP 2.1、eDP 1.5。

通道前缀差异见 Settings。

Protocol Trigger 說明：DisplayPort AUX Trigger

Decode Settings

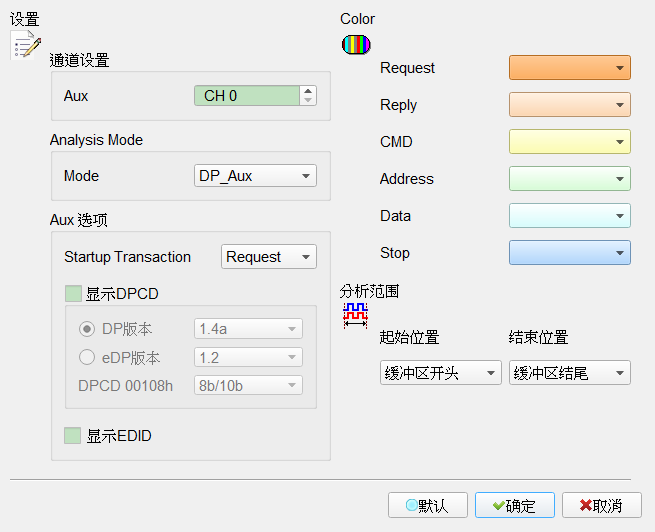

DP Aux Decode Settings

• Channel: 指定解码通道。
• Mode: 选择解码模式 DP_Aux／HPD／PWR。选择 DP_Aux 时 Aux Option栏位启用（Enable）。Default 为 DP_Aux。
• Show DPCD: 显示 DisplayPort Configuration Data。勾选时栏位启用（Enable）版本与编码选项。Default 为未勾选。
  • DP Version: DP 版本（支持至 2.1）。Default 为 1.0（与 DP Version 选项一并选取）。
  • eDP Version: eDP 版本（支持至 1.5）。Default 为未选取（与 DP Version 互斥）。
  • DPCD 00108h: 选择 8b/10b 或 128b/132b 编码；仅在符合版本条件时栏位启用（Enable）。Default 为 8b/10b。
• Show EDID: 显示 EDID 信息。勾选时栏位启用（Enable）。Default 为未勾选。
• Startup Transaction: 设置第一笔数据封包类型（Request／Reply）。Default 为 Request。

Result

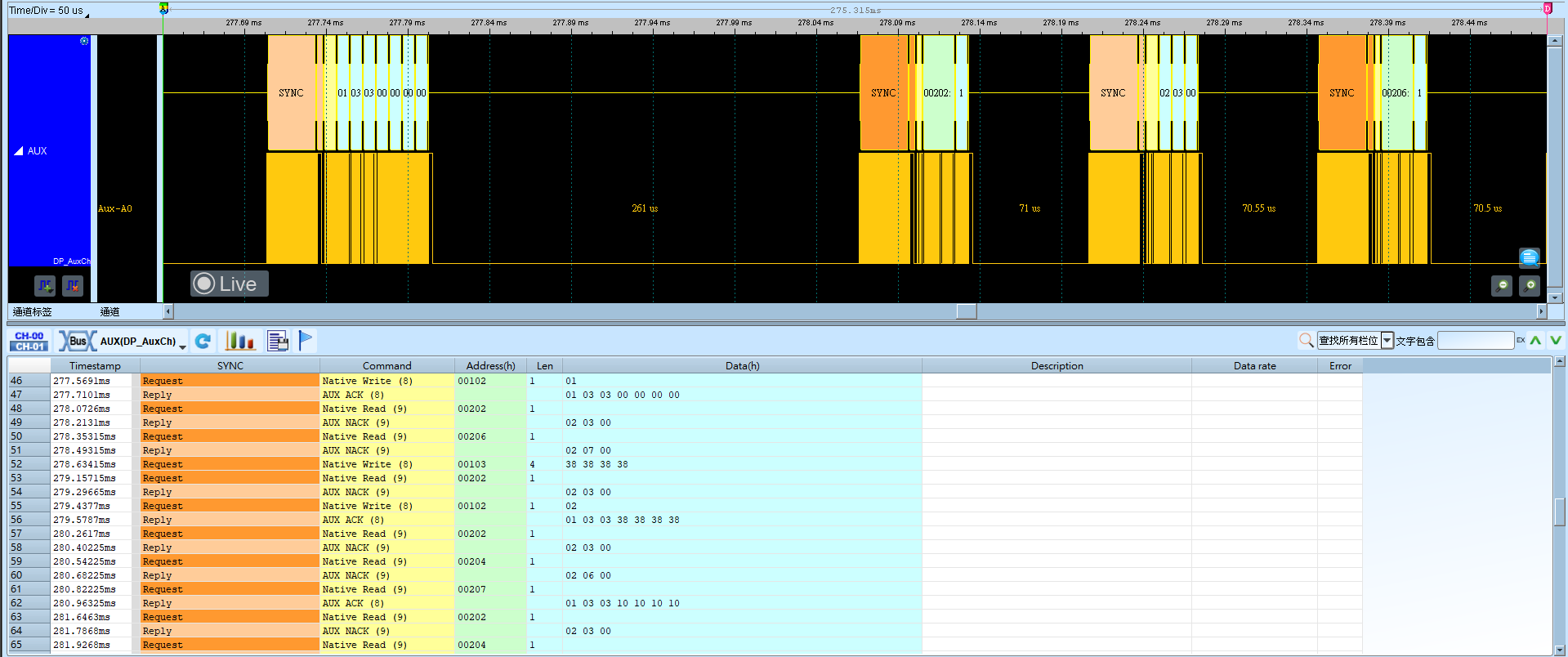

不显示 DPCD：

DP Aux（不显示 DPCD）

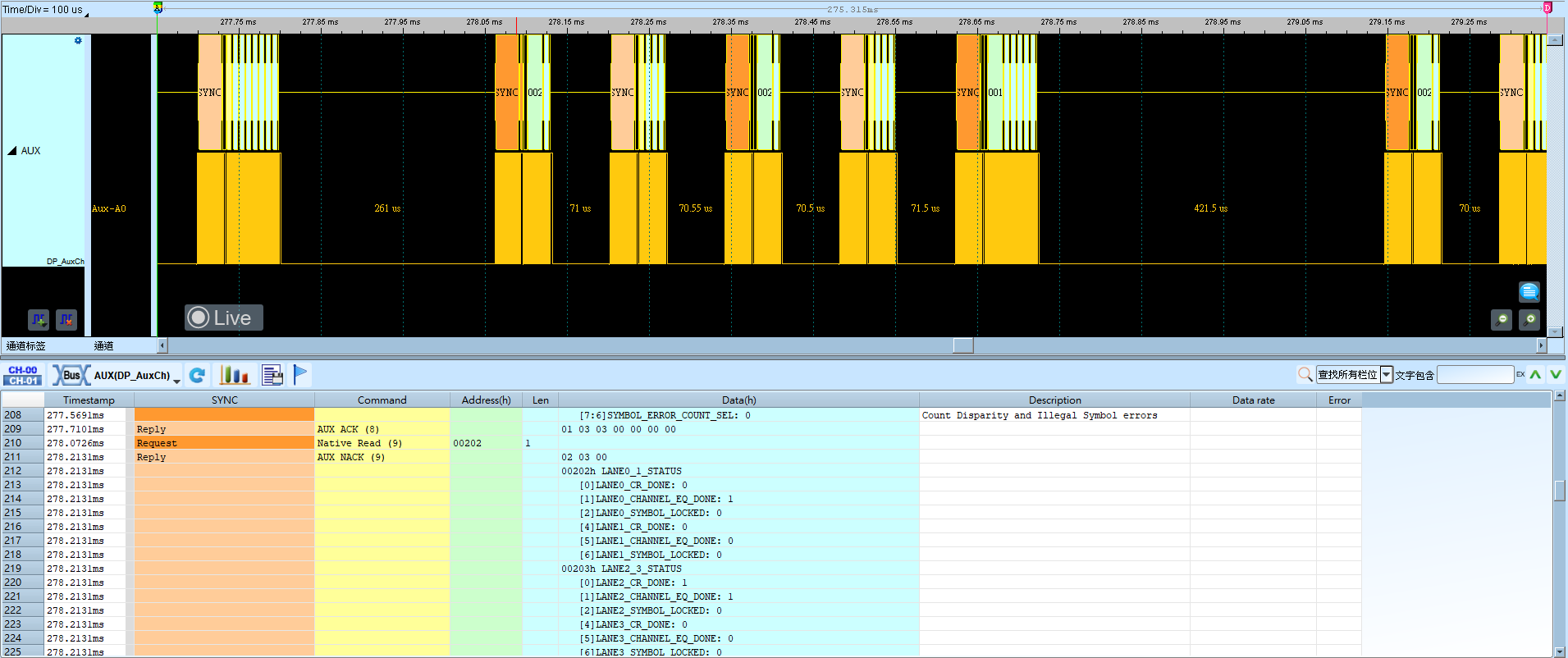

显示 DPCD：

DP Aux（显示 DPCD）

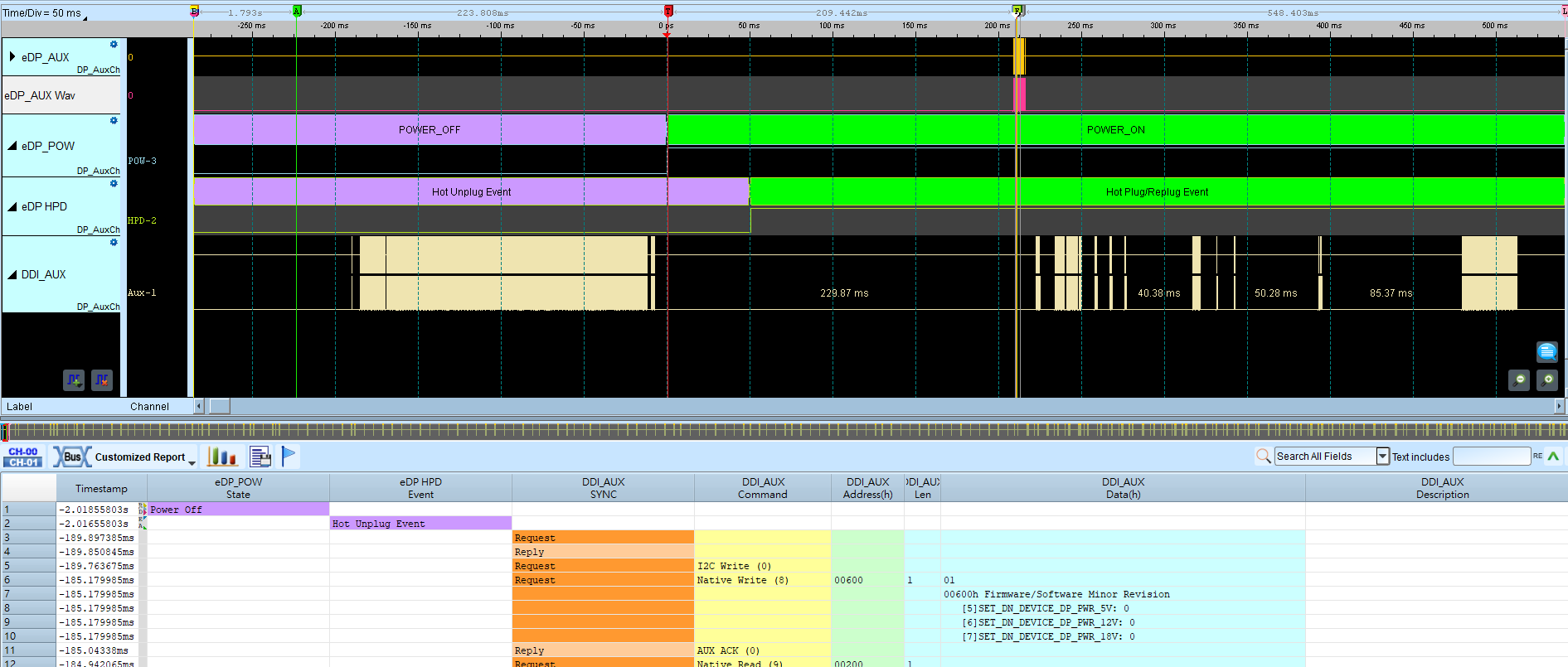

相关转接板／配件：同时分析 Aux、HPD、PWR

同时分析 Aux、HPD、PWR
