SD 3.0 (SD 3.0)

SD 3.0 協定分析設定。

更多應用、連接與量測說明請見 Protocol Solution — SD 3.0 / 4.0。

Supported Models

BusFinder

BF6000/BF7000 全系列都支援此功能需要額外購買 option 的功能。

MSO2000/3000

MSO2008E	MSO2116E	MSO2116B	MSO2216B	MSO2216B+	MSO2416B+
			●	●	●

MSO2216M+	MSO2116E+	MSO2116B+
●

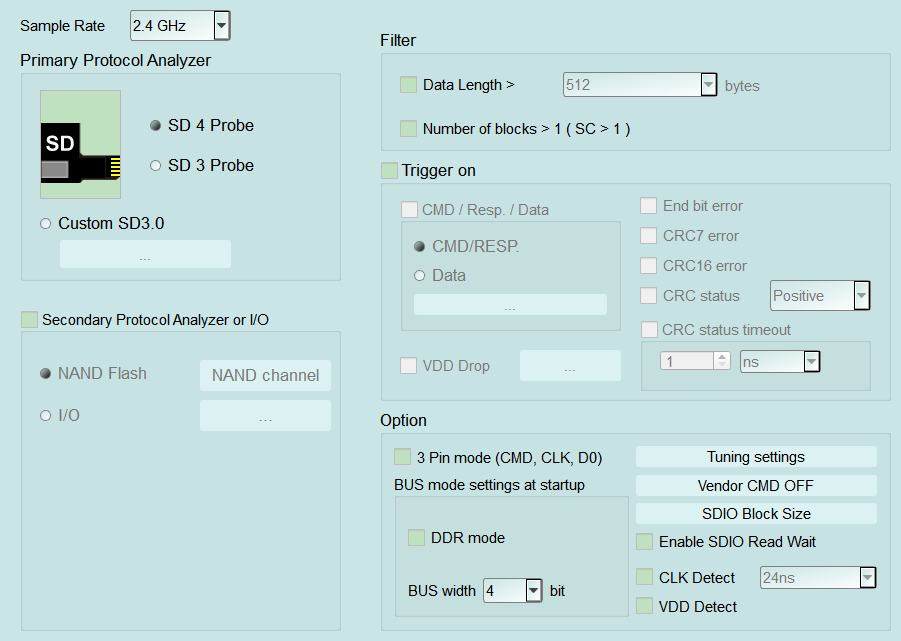

Settings

設定:
- Sample Rate: 選擇取樣率。若要開啟 Secondary Protocol Analyzer(NAND Flash)，取樣率須設為 1 GHz 以下。Default 為 2.4 GHz。
- Primary Protocol Analyzer: 選擇 SD 4 Probe/SD 3 Probe，或 Custom SD3.0 自訂接線。
- Secondary Protocol Analyzer or I/O: 以剩餘腳位同時開啟 NAND Flash 或 I/O 分析。
- Filter:
  - Data Length >: 勾選後欄位啟用(Enable)；超過設定位元組數的資料不記錄。Default 為未勾選。
  - Number of blocks > 1 (SC > 1): 過濾多區塊傳輸。Default 為未勾選。
- Option:
  - 3 Pin mode (CMD, CLK, D0): 僅接 CLK/CMD/D0 時分析命令流程與狀態。Default 為未勾選。
  - BUS mode settings at startup: 擷取當下模式(例如 DDR mode)與 BUS width。Default 匯流排寬度為 4 bit、DDR 未勾選。
  - Tuning settings: 開啟 Tuning Settings(見下方彈出視窗說明)；可設定 Tuning mode、Threshold、Accuracy，並調整 Response/Read/Write(D0~D3)相位；參數檔可用 Save/Delete 管理。
  - Vendor CMD: 開啟 Vendor CMD settings(說明見 Settings — Vendor CMD settings)。
  - SDIO Block Size/Enable SDIO Read Wait: 開啟 SDIO Fn Block Size Setting(見下方說明)設定 Fn0~Fn7 區塊大小；並可啟用 SDIO Read Wait。Block Size Default 為各 Fn 256 bytes；Read Wait Default 為未勾選。
  - CLK Detect: 偵測 CLK 是否有動作；勾選後時間條件欄位啟用(Enable)。Default 為未勾選。
觸發設定:
- Trigger on: CMD/Resp/Data、End bit/CRC7/CRC16/CRC status(含逾時)、VDD Drop 等。勾選後子項欄位啟用(Enable)；CMD/Data 等可開啟對應彈出視窗(見 Settings 連結)。Default 為 Trigger on 與錯誤項未勾選。
  - Command/Response: 開啟 Trigger Settings(說明見 Settings — Trigger Settings)。
  - Data: 開啟 Data Trigger(說明見 Settings — Data Trigger)。
  - VDD Drop: 電壓下降觸發；開啟 Voltage Range Settings(說明見 Settings — Voltage Range Settings)。

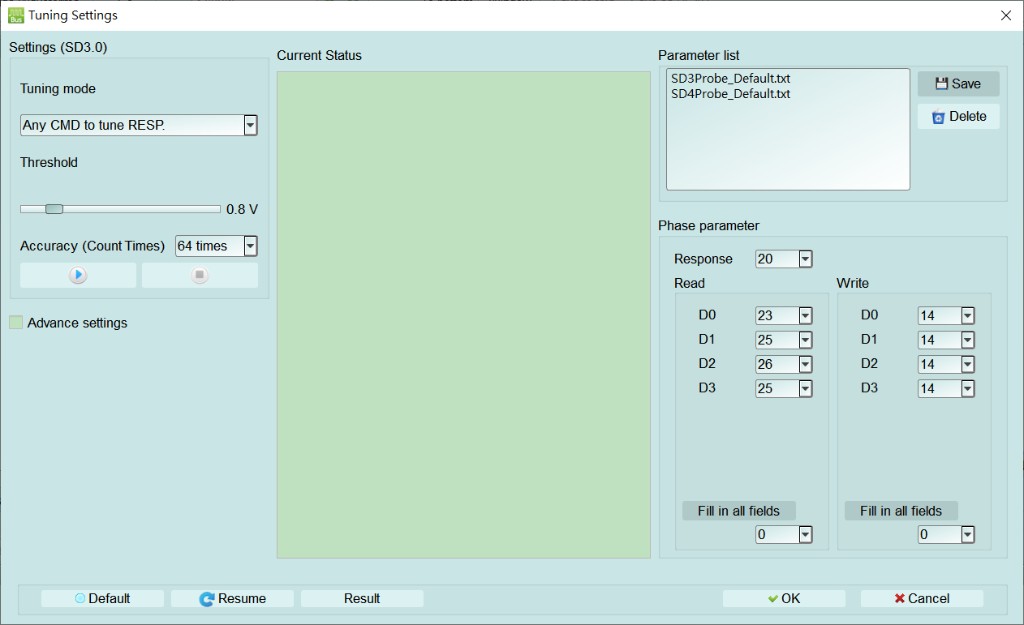

在 Option → Tuning settings 開啟此視窗: 可設定 Tuning mode、Threshold、Accuracy，並調整 Response 與 Read/Write(D0~D3)相位；參數檔可用 Save/Delete 管理，並以 Resume/Result 繼續校正或查看結果。

SD 3.0 Tuning Settings — SD 3.0: Tuning Settings

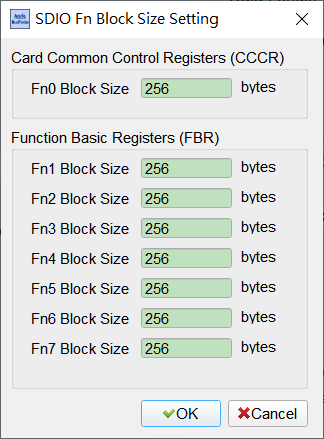

在 Option → SDIO Block Size 開啟此視窗: 設定 CCCR Fn0 與 FBR Fn1~Fn7 的 Block Size(Default 各為 256 bytes)。

SD 3.0 SDIO Fn Block Size Setting — SD 3.0: SDIO Fn Block Size Setting
