SD 3.0 (SDIO 2.0) (Secure Digital Input/Output)

SDIO（Secure Digital Input/Output）支援 SD 3.0／SDIO 3.0 記憶卡標準。

模式（SD／SPI）、Command／Data 選擇或匯流排寬度設錯會解碼失敗。通道前綴差異見 Settings。

Protocol Trigger 說明：SD/eMMC Data Trigger

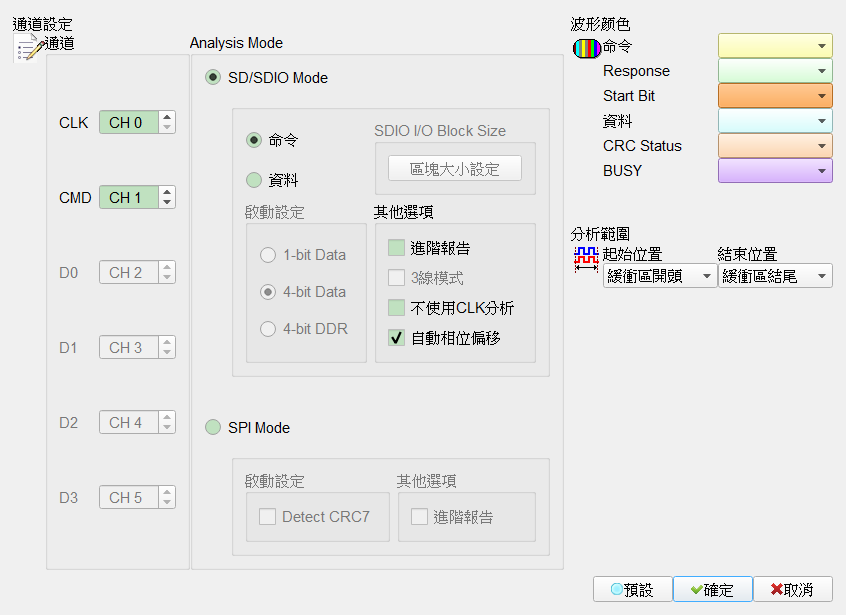

Decode Settings

SD 3.0 (SDIO 2.0) Decode Settings

• 通道設定: 設定 CLK、CMD、D0–D3 通道。
• SD Mode: 以 SD 模式分析。Default 為選取此模式。
  • Command: 分析 Command。Default 為選取此選項。
  • Data: 分析 Data（含 1-Bit／4-Bit／DDR 等選項）。Default 為未勾選（選取 Command）。

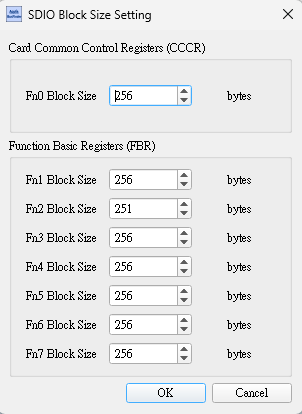

  • SDIO I/O Block Size: 設定 SDIO CCCR／FBR 的 Block Size。Default block length 為 512。
  • 進階報告: 報告區對 Command argument 進一步解碼。勾選時欄位啟用（Enable）。Default 為未勾選。
  • 3線模式: 使用 CLK、CMD、D0 分析。勾選時欄位啟用（Enable）。Default 為未勾選。
  • 不使用CLK分析: 僅使用 CMD line 分析。勾選時欄位啟用（Enable）。Default 為未勾選。
  • 自動相位偏移: 自動調整量測相位。勾選時欄位啟用（Enable）。Default 為勾選。

SD 3.0 (SDIO 2.0) SPI Mode 選項

• SPI Mode: 以 SPI 模式分析。
  • Detect CRC7: 是否偵測 CRC-7。勾選時欄位啟用（Enable）。Default 為未勾選。
  • 進階報告: 顯示詳細內容。勾選時欄位啟用（Enable）。Default 為未勾選。

Result

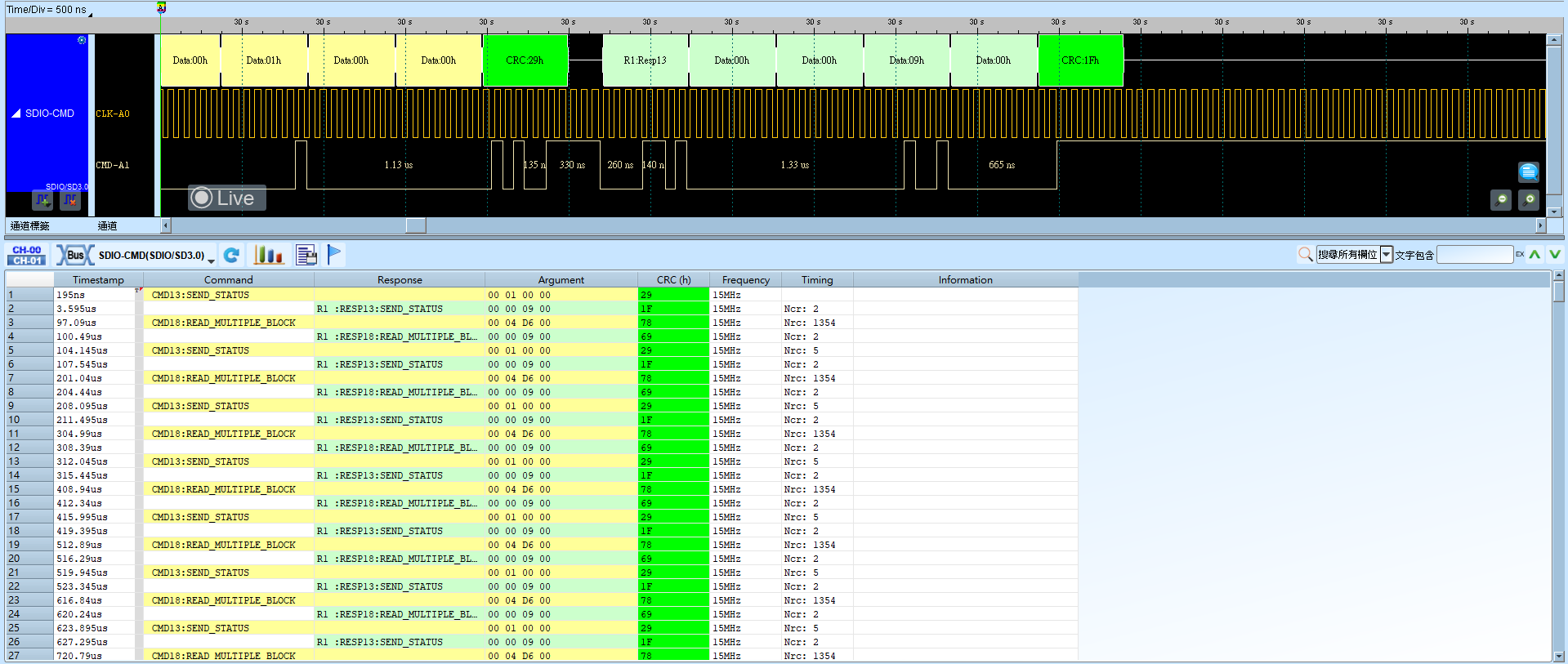

Command：

SD Command 解碼

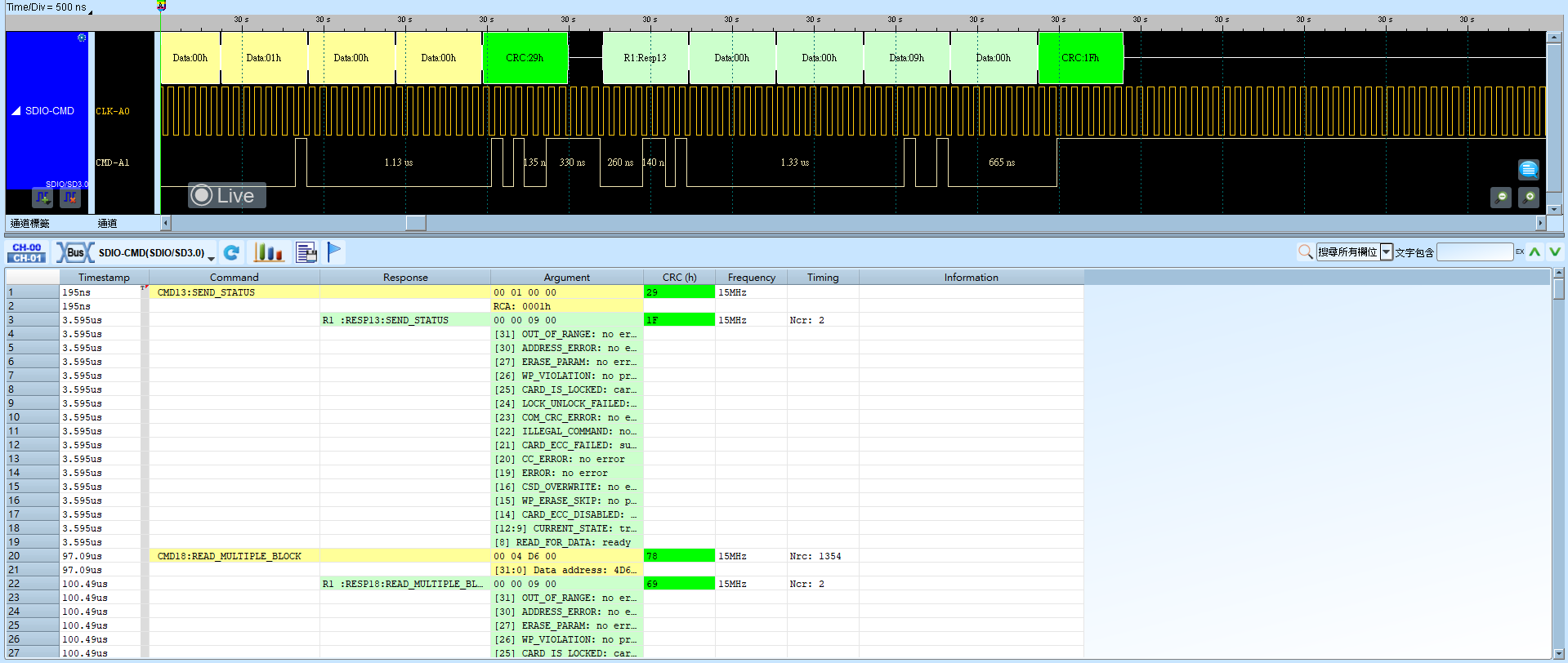

Adv. Report：

進階報告

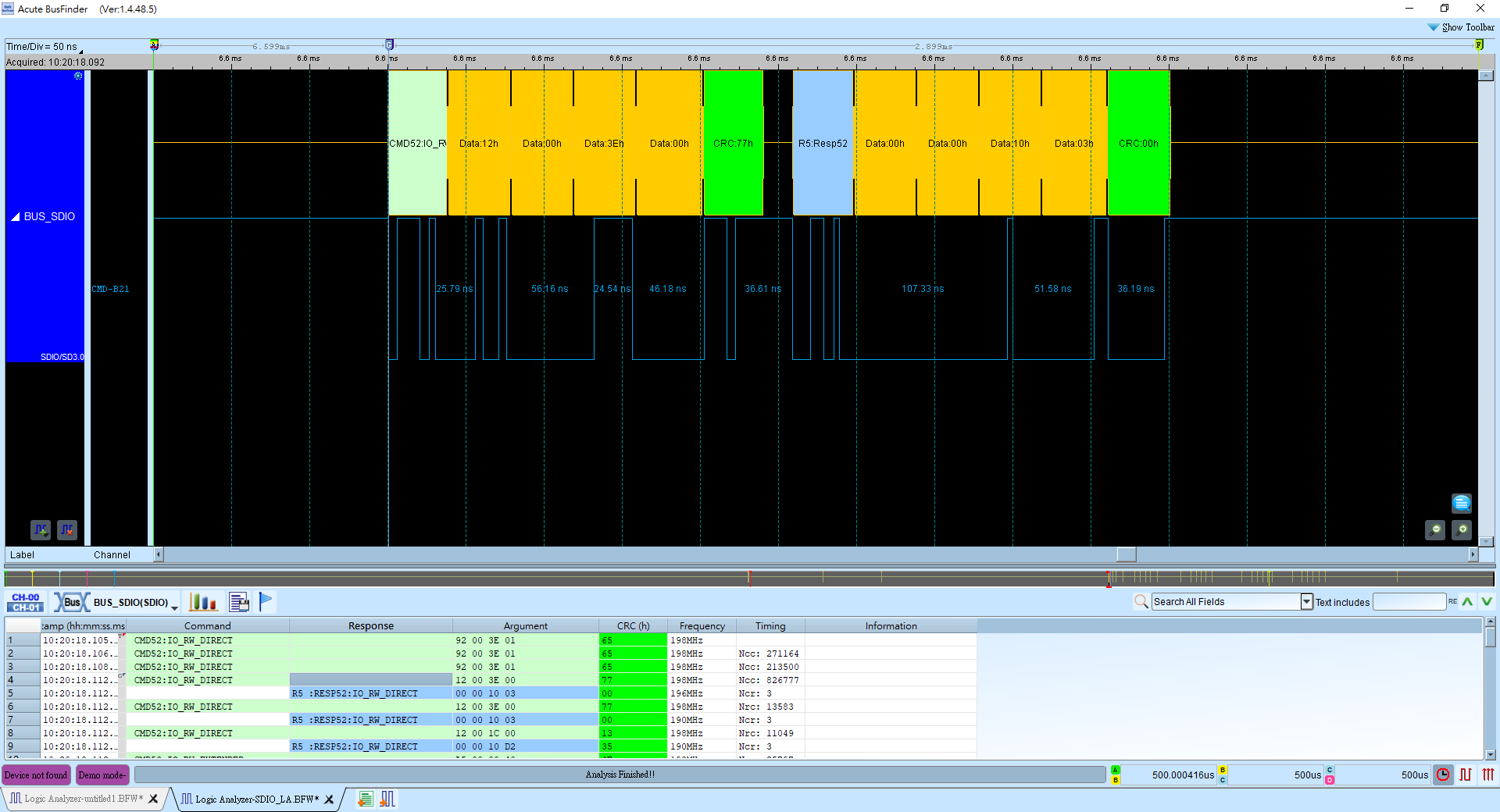

No CLK mode：

No CLK 模式

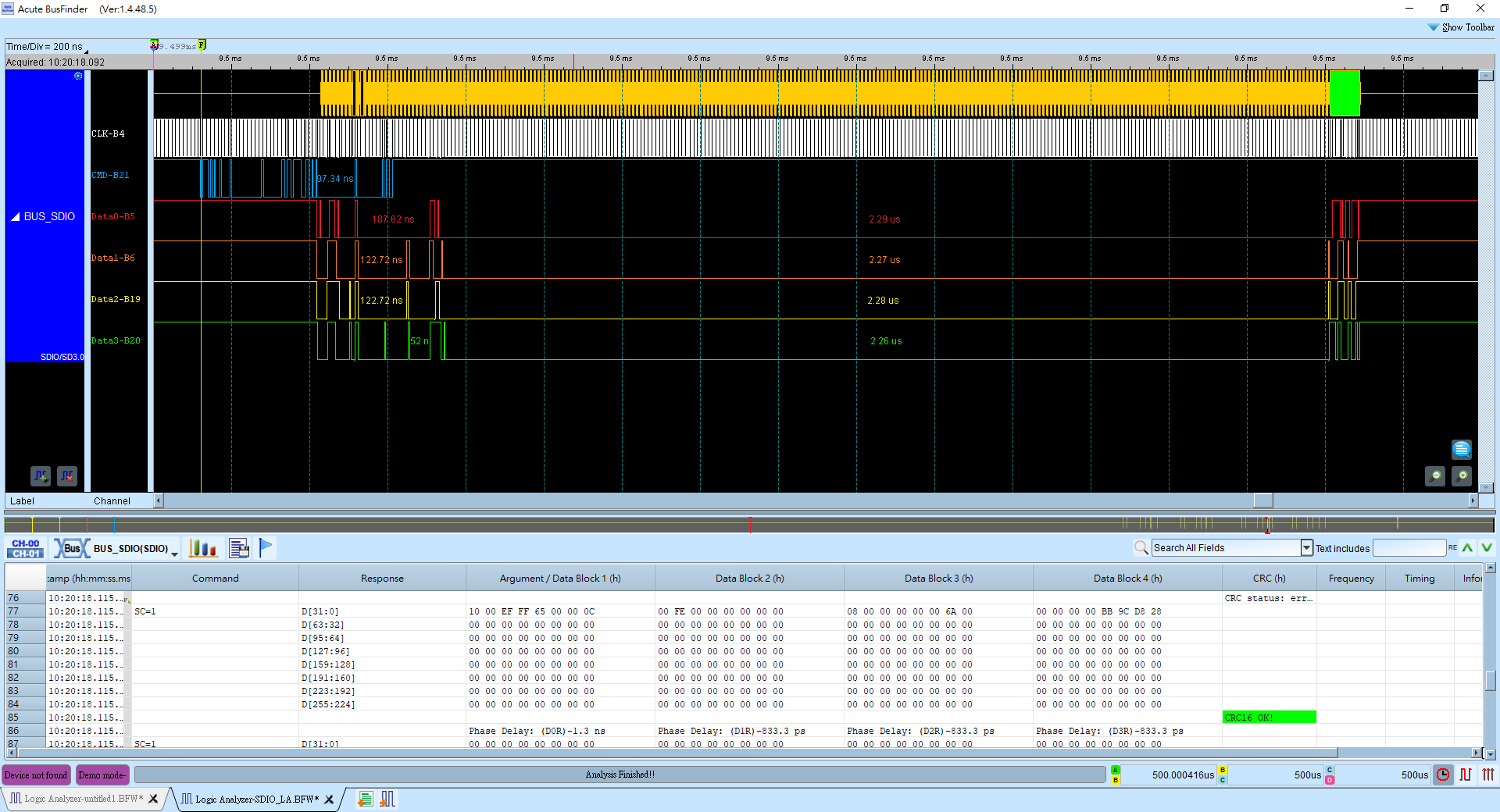

Data：

Data 解碼

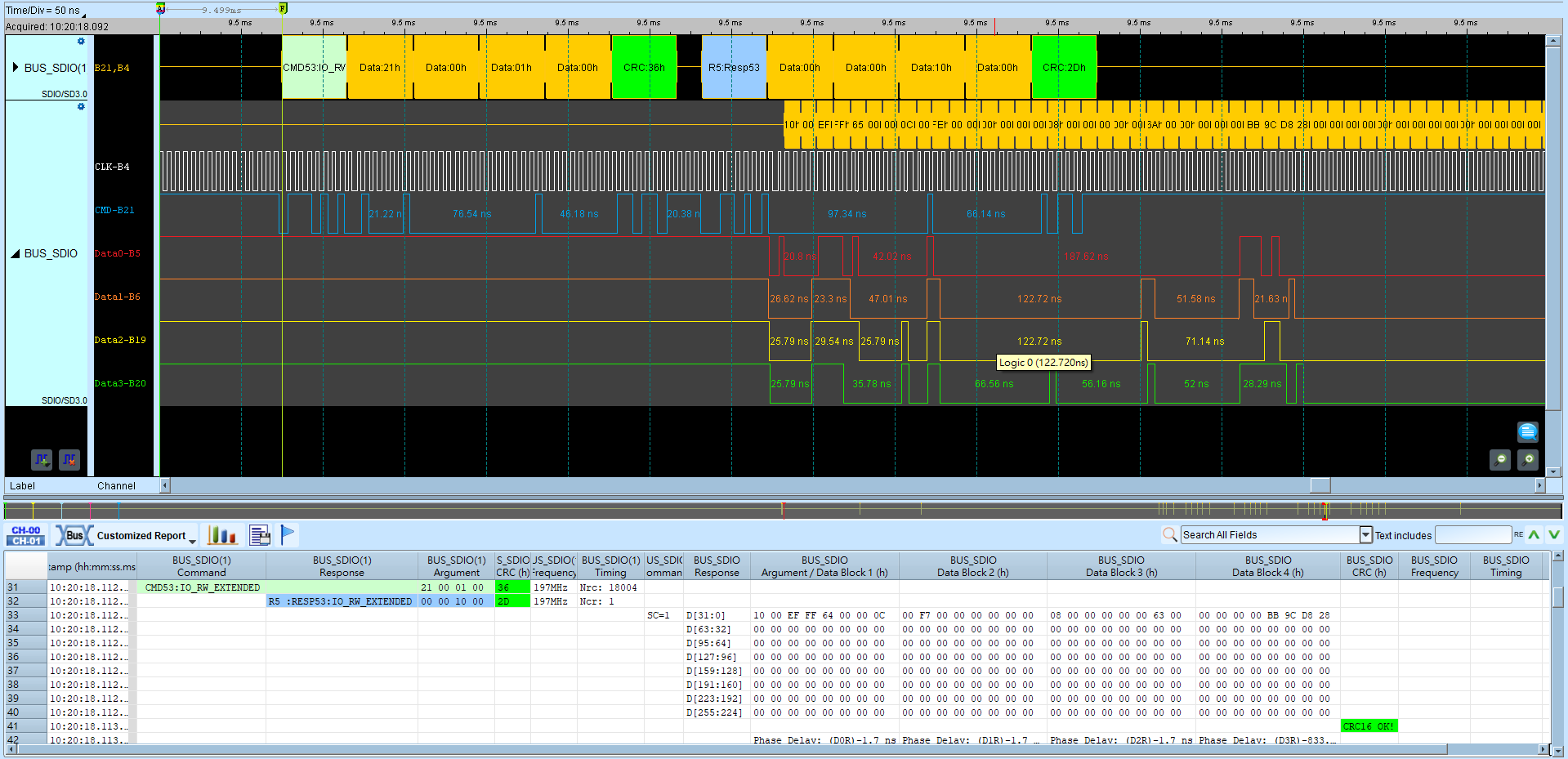

Command + Data mode：

Command + Data 模式

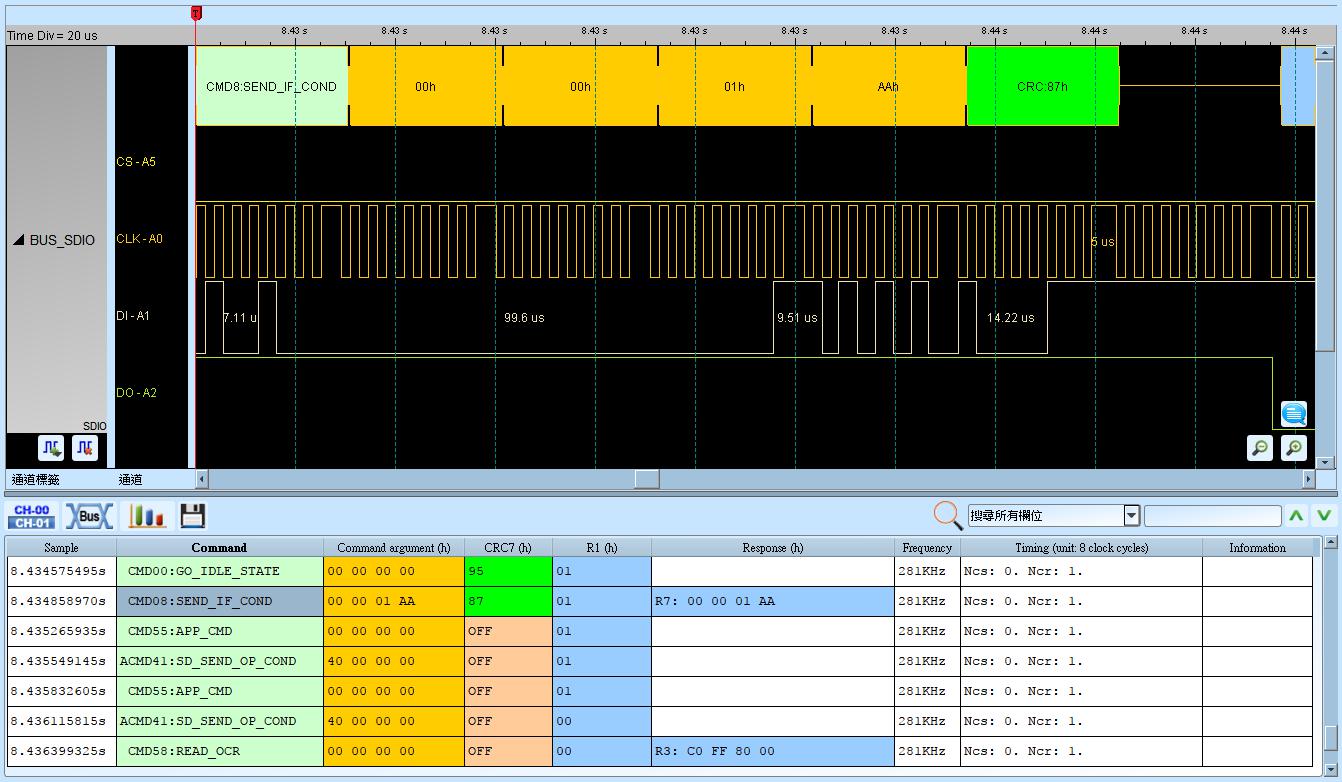

SPI mode：

SPI 模式
