SD/eMMC Data Trigger

SD／eMMC Data 觸發可在指定 Read／Write Command 之後，依 Data Trigger Pattern 比對資料，或依 Timeout 條件觸發。

點擊工具列「SD/eMMC Data 通訊協定觸發」開啟設定。見 Settings。

Protocol Decode 說明：MMC/eMMC、SDIO/SD 3.0

Trigger Settings

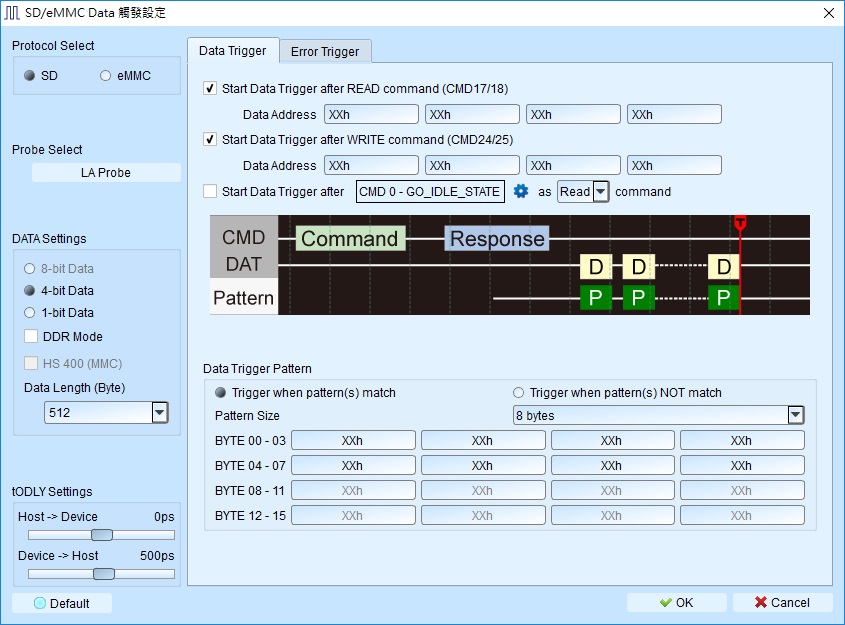

SD／eMMC Data Trigger Settings

• Protocol Select: SD／eMMC。Default 為 SD。
• Probe Select: 選擇使用之 Probe。
• Data Settings: 匯流排寬度與模式。Default：寬度 4-bit；DDR Mode 為未勾選；Data Length 512。
• tODLY Setting: 依量測點調整 Host to Device／Device to Host 延遲。Default：Host to Device 0；Device to Host 500 ps。
• Data Trigger: 設定 Data 觸發時機與資料樣式。
  • Start Data Trigger after READ command (CMD17/18): 於 CMD17／18 之後，符合 Data Trigger Pattern 則觸發。
  • Start Data Trigger after WRITE command (CMD24/25): 於 CMD24／25 之後，符合 Pattern 則觸發。
  • Start Data Trigger after “CMD” as “READ” command: 將指定 CMD 視為讀／寫命令，於該 CMD 之後比對 Pattern。
• Timeout Trigger: 勾選 Enable Timeout 時欄位啟用（Enable）。Default：Enable Timeout 為未勾選；選項中 Data timeout after CMD/DATA 為選取狀態；各逾時時間 Default 5 ms；Busy Timeout 相關 CMD 選取 Default 為 CMD 17／18／24／25。

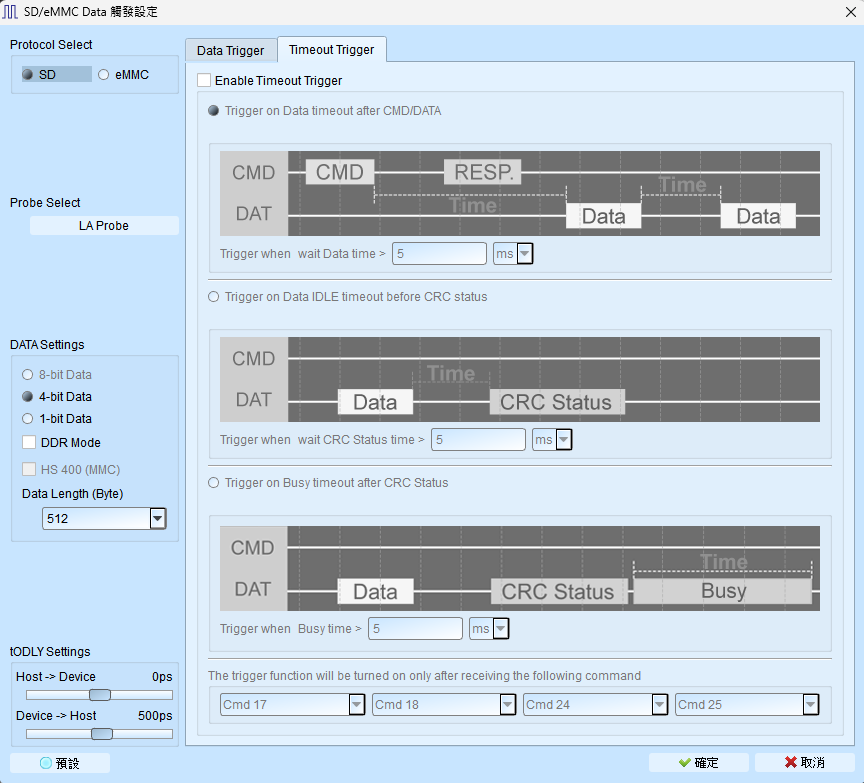

Timeout Trigger

• Trigger on Data timeout after CMD/DATA: Command 或 Data 結束後，Data 維持 idle 逾時則觸發。Default 5 ms（可自訂）。
• Trigger on Data IDLE timeout after CRC status: Data 結束後、CRC status 前維持 idle 逾時則觸發。Default 5 ms。
• Trigger on Data IDLE timeout after CMD: Command 結束後、Data 開始前維持 idle 逾時則觸發。Default 5 ms。
