MMC/eMMC 4.5 (Embedded Multi Media Card)

MMC（Multi Media Card）以及 eMMC（Embedded MMC）v5.0，是一種快閃記憶卡的標準，由西門子與 SanDisk 共同開發。

Bus Mode／位元寬度／Latch 與實際模式不符時會解碼失敗；Command／Data 可分開分析。通道前綴差異見 Settings。

Protocol Trigger 說明：MMC/eMMC Trigger、SD/eMMC Data Trigger

Decode Settings

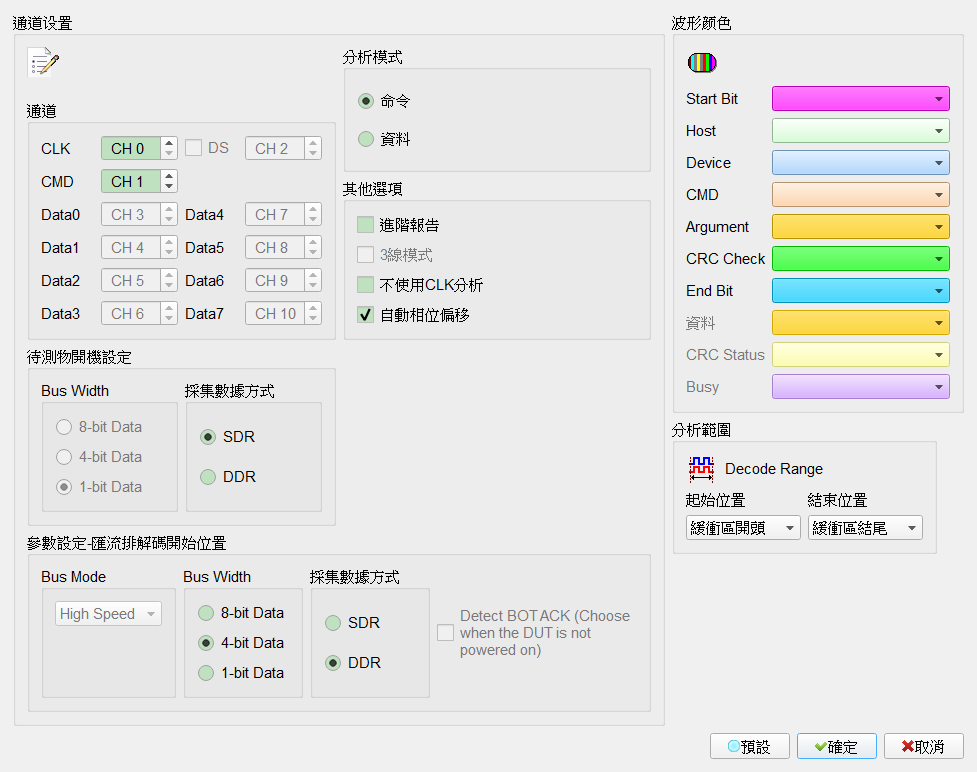

MMC/eMMC Decode Settings

• Channel: 指定 CLK、CMD、DS、Data0–Data7 通道。
• Analysis:
  • Command: 分析 Command。Default 為選取此模式。
  • Data: 分析 Data。Default 為未選取。
• Bus Mode: Legacy／High Speed／HS200／HS400。Default 為 High Speed。
• Decode Startup Mode:
  • Bus Width: 1-bit／4-bit／8-bit Data。Default 為 4-bit Data。
  • Latch Method: SDR／DDR。Default 為 DDR。
• Boot Settings:
  • Bus Width: 1-bit／4-bit／8-bit Data。Default 為 1-bit Data。
  • Latch Method: SDR／DDR。Default 為 SDR。
• Options:
  • Adv. Report: 報告區對解析結果進一步解碼。勾選時欄位啟用（Enable）。Default 為未勾選。
  • 3 Pin Mode: 使用 CLK、CMD、D0 分析。勾選時欄位啟用（Enable）。Default 為未勾選（常為欄位停用（Disable））。
  • No CLK Mode: 不使用 CLK 分析。勾選時欄位啟用（Enable）。Default 為未勾選。
  • Auto Phase Correction: 自動相位校正。勾選時欄位啟用（Enable）。Default 為勾選。
  • Detect BOT ACK: 待測物尚未上電時可勾選以偵測 BOOT ACK。勾選時欄位啟用（Enable）。Default 為未勾選。
  • DS: 使用 Data Strobe。勾選時欄位啟用（Enable）。Default 為未勾選（常為欄位停用（Disable））。

Result

Command:

Command 解碼結果

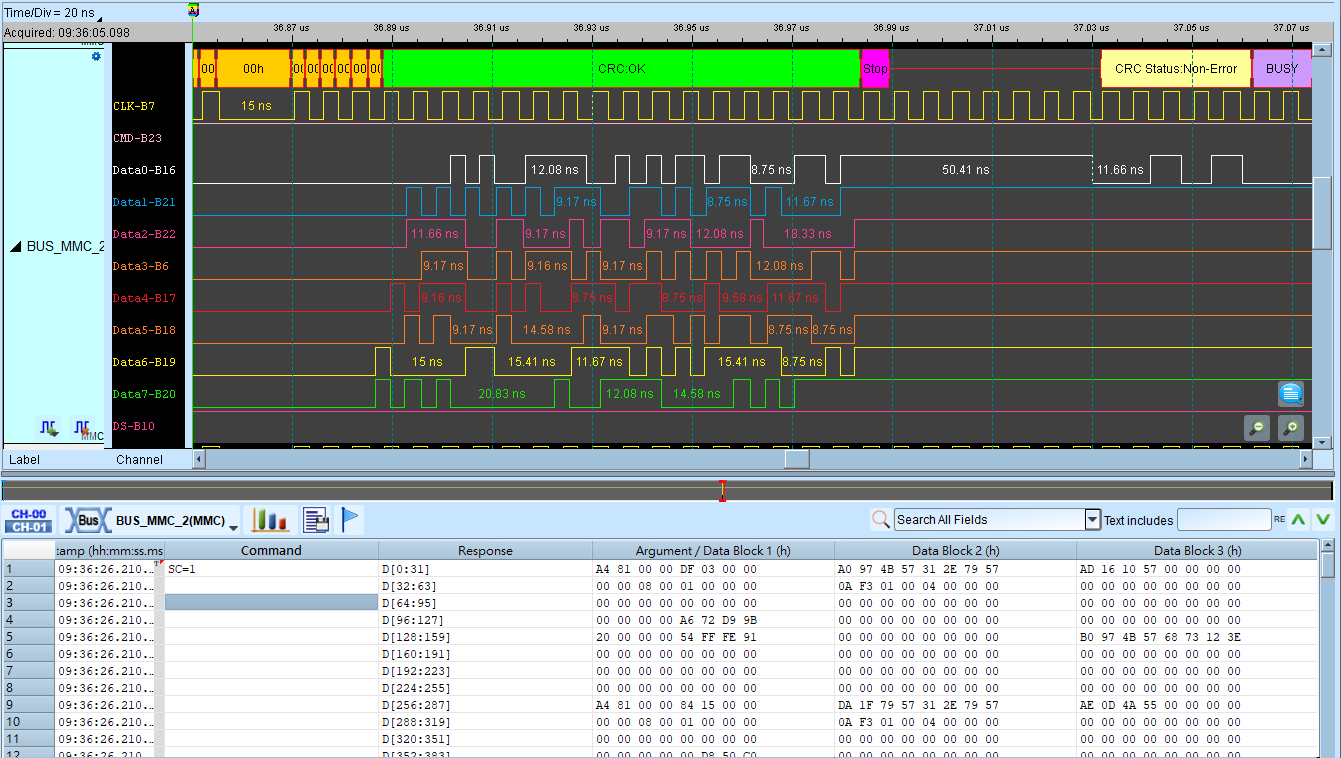

Data:

Data 解碼結果

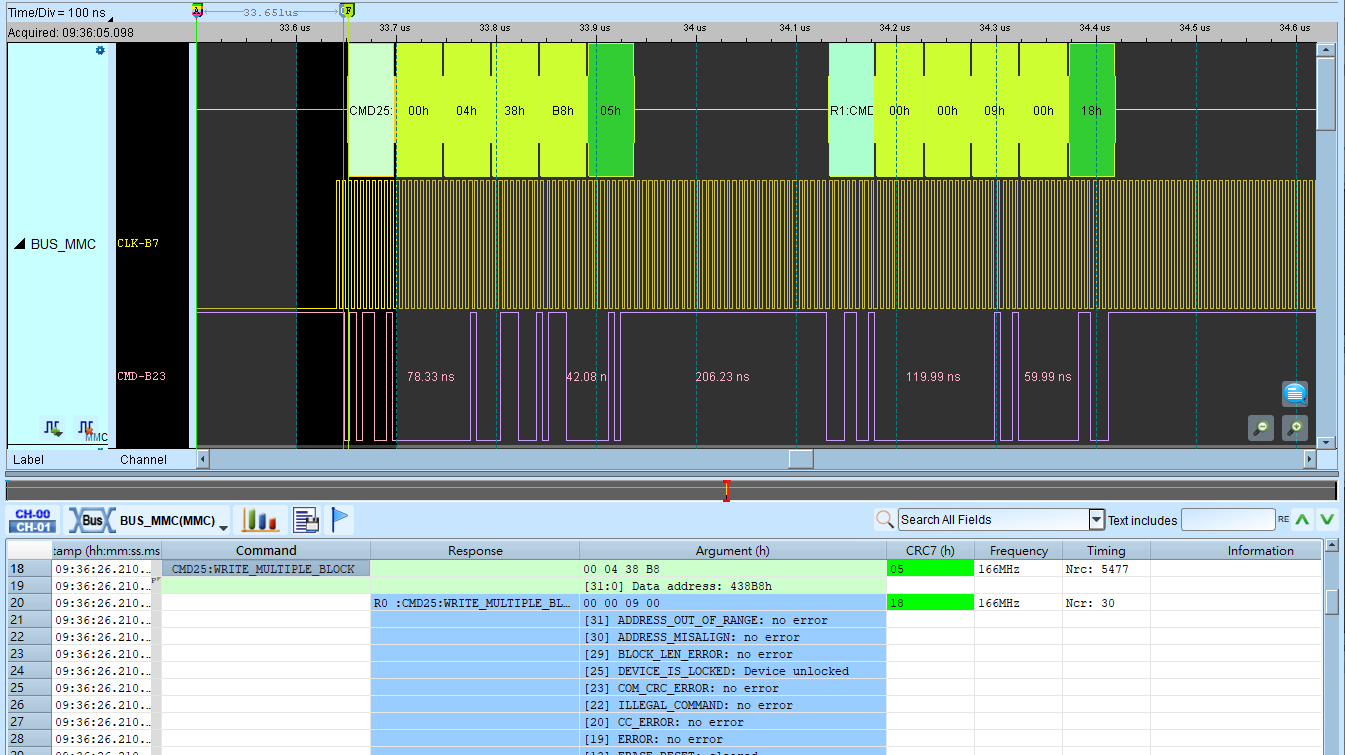

Adv. Report:

Adv. Report

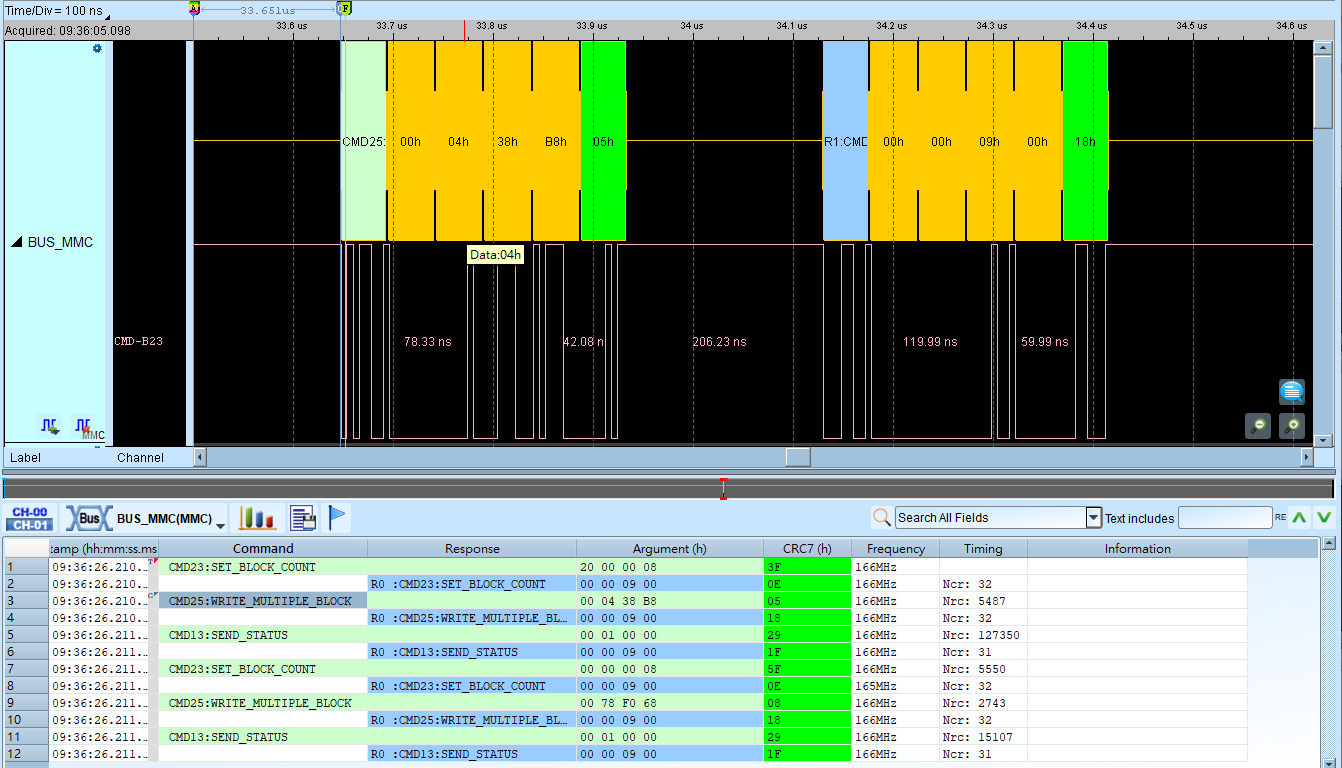

No CLK mode:

No CLK mode

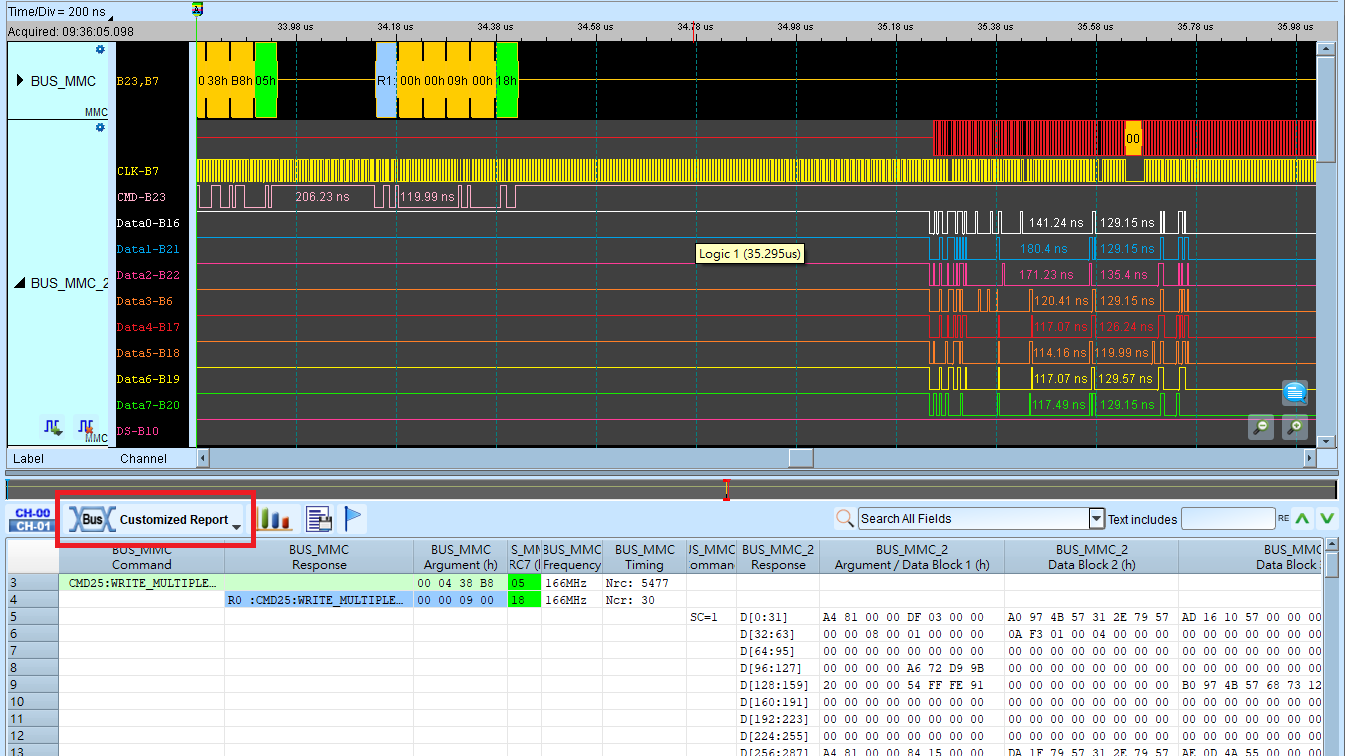

Command + Data（Customized Report）:

Command + Data
