MMC/eMMC Trigger (Embedded Multi Media Card)

MMC／eMMC（及 SD）觸發可依 Protocol、CMD Only／CMD+RESP、Data Settings、Error Check（CRC／Timeout），或以 Clause Trigger 比對 Command／Response。

點擊工具列「SD/eMMC 通訊協定觸發」開啟設定。見 Settings、Clause Trigger。

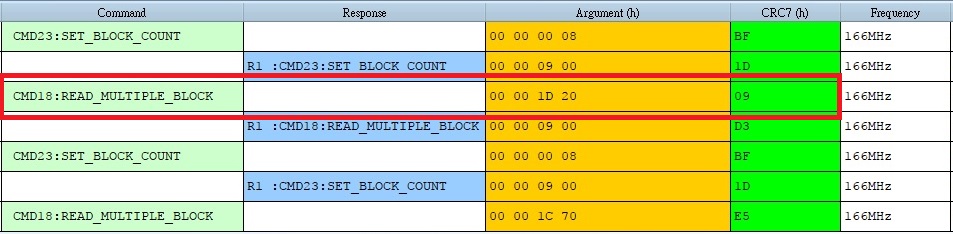

Protocol Decode 說明：MMC/eMMC

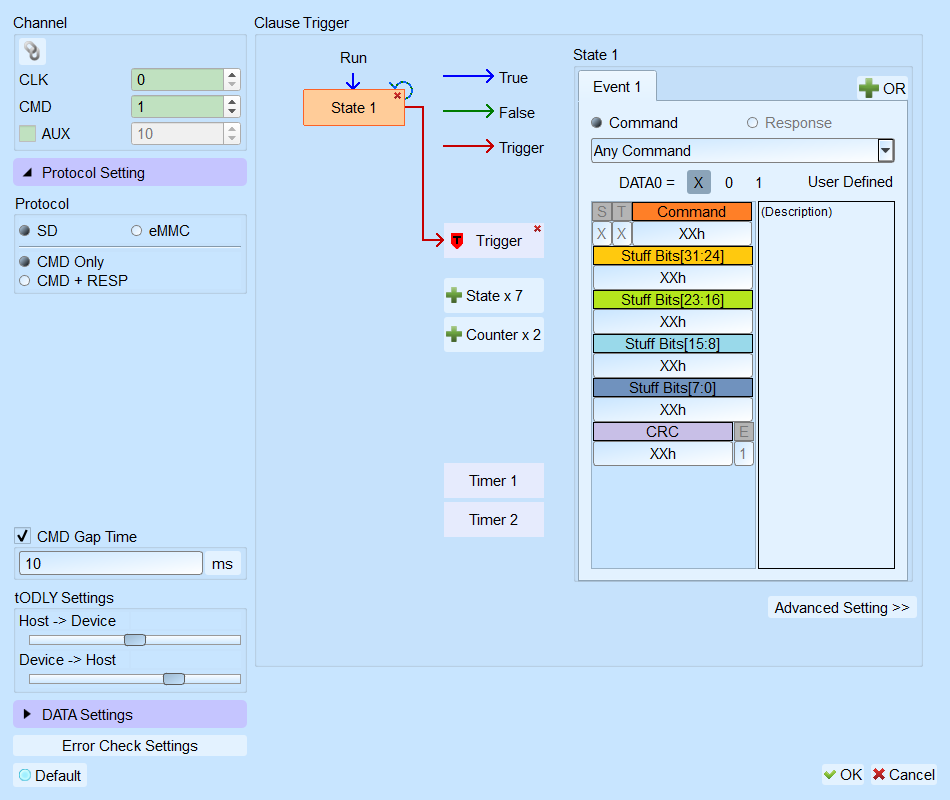

Trigger Settings

Channel: 設定 CLK、CMD、AUX 及 Data 通道。AUX 可用以輔助判斷電源狀態後再啟用 CRC 錯誤檢查；未勾選（不使用 AUX）。
Protocol Setting: SD／MMC。Default 為 SD。
CMD Only／CMD + RESP: 影響階層數與欄位名稱／CRC 規則。Default 為 CMD Only。
- CMD Only: 例如 CMD18→CMD12 僅 2 階層，RESP 不計。
- CMD + RESP: 例如 CMD18→R1(CMD18)→CMD12→R1(CMD12)，共 4 階層。
tODLY Setting: 依量測點調整 Host to Device／Device to Host 延遲以準確定位波形。Default：Host to Device 0；Device to Host 5 ns。
Data Settings: Data Pin 通道與使用數量。Default：Data 寬度 4-bit；Data DDR 為未勾選；Data Length 512。
Long Idle: CMD 間隔相關閒置時間。Default 為勾選；時間 10 ms。
Error Check Settings: 開啟彈出視窗設定 CRC7／CRC16／Timeout；與 Clause Trigger 為平行架構（何者先發生即觸發）。
Clause Trigger: 詳見 Clause Trigger。

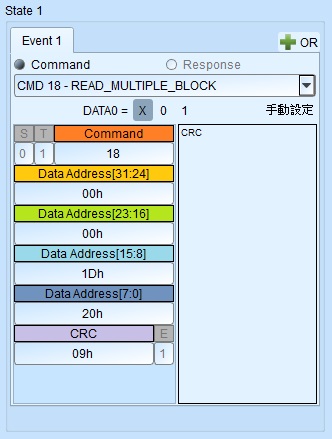

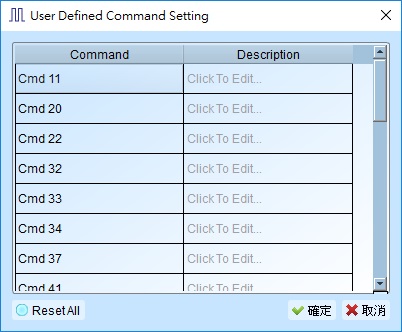

觸發條件設定區: 提供各種 Command／Response 參數格式；不確定內容時可先選 Any Command 擷取，再以解碼結果細調。以資料樣式輸入，X／XXh＝Don't care；十六進制以 h、二進制以 b 結尾。可選擇是否參考 DAT0。觸發 Response 時，Response 類型僅供欄位分割顯示，實際仍依輸入數值比對。亦可自訂 spec 未使用之 CMD（每欄最多 8 字元）。

開啟 Error Check 彈出視窗後：

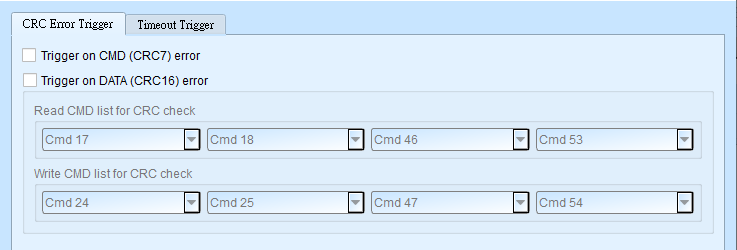

Trigger on CMD (CRC7) error: 開啟 Command line CRC 檢查。Default 為未勾選。
Trigger on DATA (CRC16) error: 開啟 DATA line CRC 檢查（需在 Data Settings 填入資料長度、通道，並設定 Write／Read CMD list for CRC check）。Default 為未勾選。

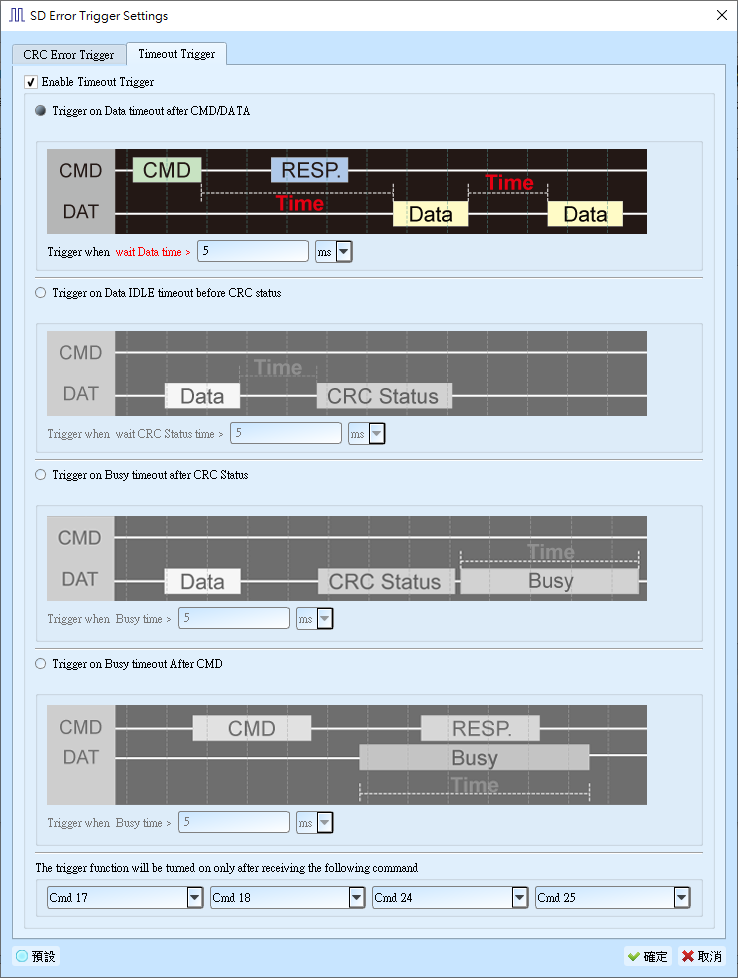

Enable Timeout: 勾選時欄位啟用（Enable）下列逾時條件。Default 為未勾選。
- Trigger on Data timeout after CMD/DATA: CMD 與 DATA、或 DATA 與 DATA 間隔逾時則觸發。Default 時間 5 ms。
- Trigger on Data IDLE timeout before CRC status: Write DATA 結束後，CRC status 逾時未出現則觸發。Default 時間 5 ms。
- Trigger on Busy timeout after CRC status: Write DATA 的 CRC status 結束後，Busy 逾時未出現則觸發。Default 時間 5 ms。
- Trigger on Busy timeout after CMD: CMD 結束後 Busy 逾時未出現則觸發。Default 時間 5 ms。
