MIPI I3C Trigger (Improved Inter-Integrated Circuit)

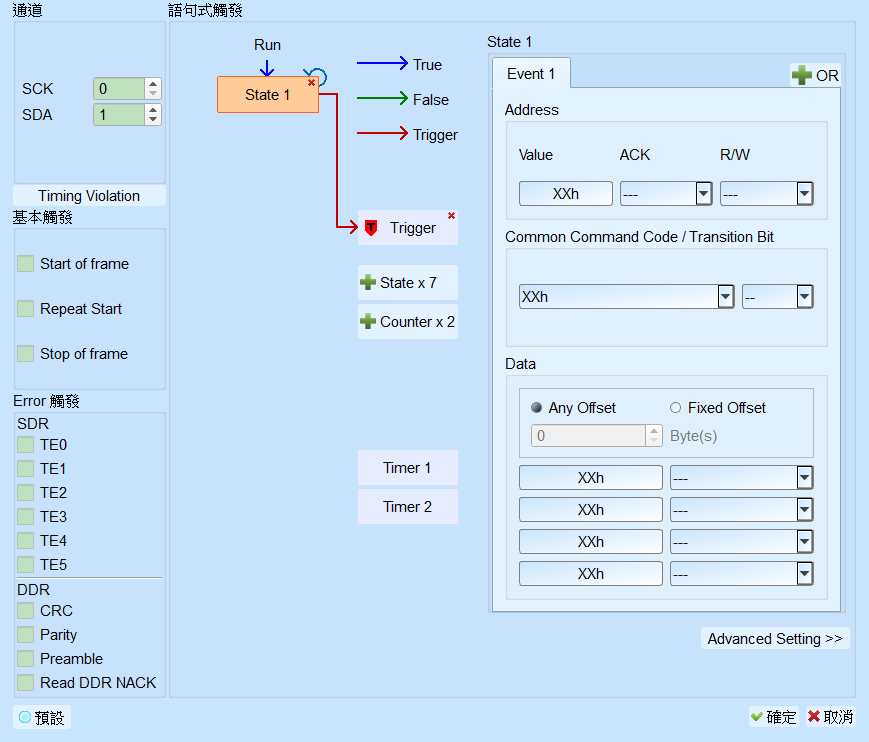

MIPI I3C 觸發可依 Start／Repeat Start／Stop、ACK／NACK、Error Trigger（TE0–TE5、CRC／Parity／Preamble），或以 Clause Trigger（語句式觸發）比對 Address／CCC／Data。

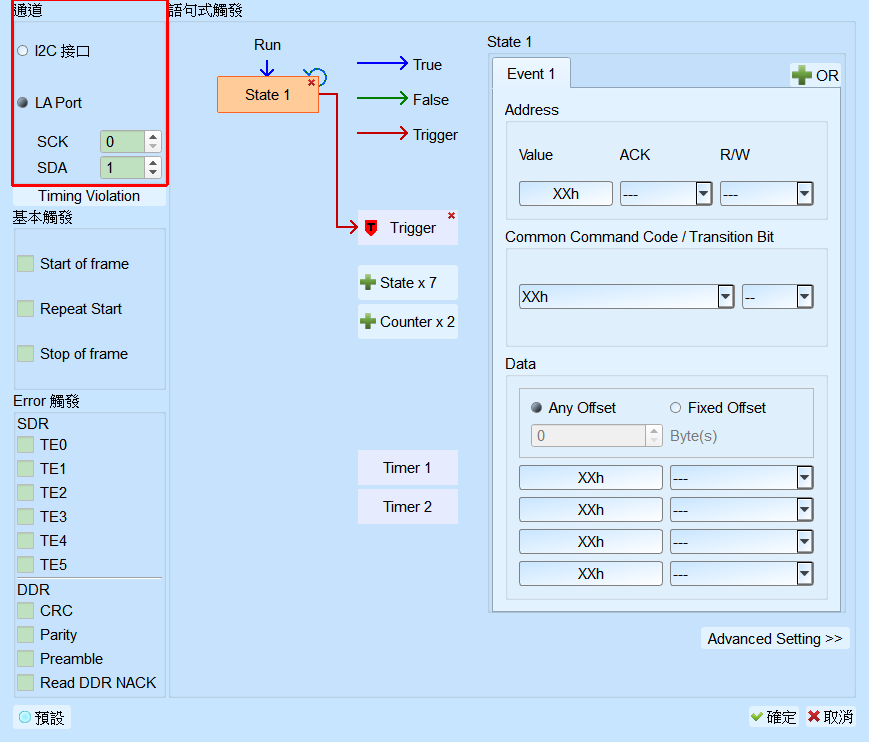

TravelBus 針對 I2C 有特殊通道，因此 TravelBus 軟體中 MIPI I3C 觸發畫面會有額外的通道來源選項。見 Settings、Clause Trigger。

Protocol Decode 說明：MIPI I3C

Trigger Settings

Channel: I2C Port 或 LA Port。Default 為 LA 埠。
Simple Trigger: Start of frame／Repeat Start／Stop of frame。Default 皆為未勾選。
ACK／NACK: Default 皆為未勾選。
Error Trigger: SDR 的 TE0–TE5；DDR 的 CRC／Parity／Preamble。勾選時欄位啟用（Enable）。Default 皆為未勾選。
Clause Trigger: 詳見 Clause Trigger。
觸發條件設定區（State）: 區分為 Address／Common Command Code（CCC）／Data；以資料樣式輸入，XXh＝Don't care。
- Offset: Any Offset（Default；第一筆符合的 I3C data 即觸發）／Fixed Offset（另指定位元組位移；offset 0＝第一筆）。

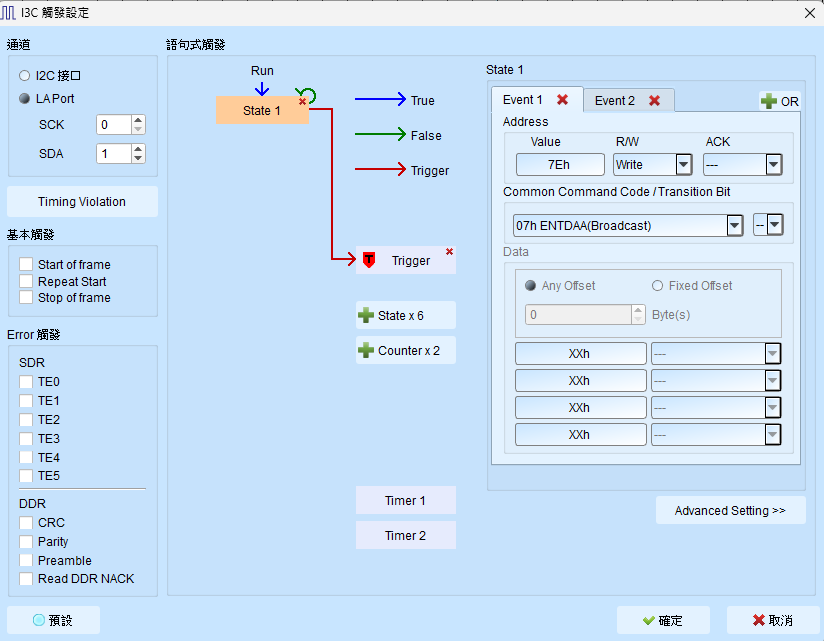

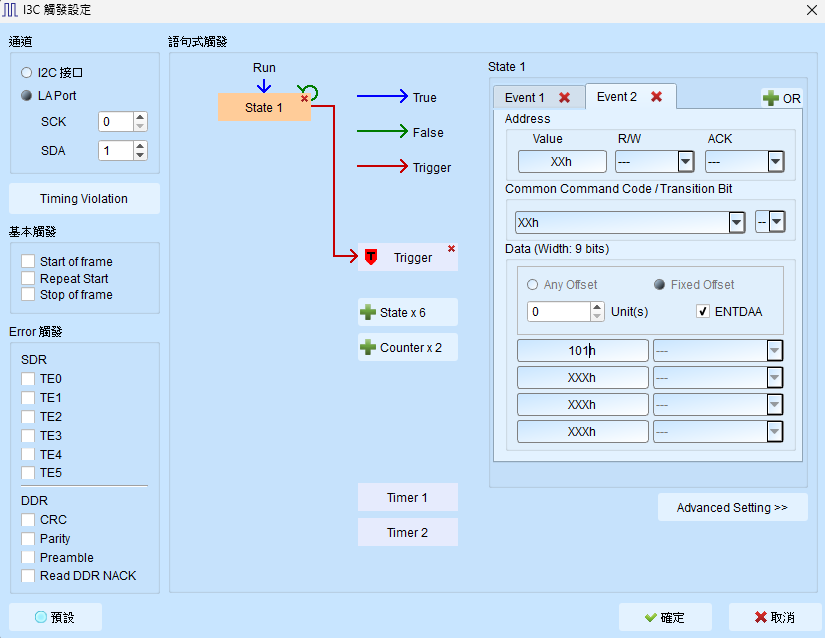

- RSTDAA（06h）／ENTDAA（07h）: Event 1 將 CCC 設為 RSTDAA／ENTDAA；Event 2 勾選 ENTDAA 時，data 寬度須為 9 bit，且固定為 Fixed Offset。

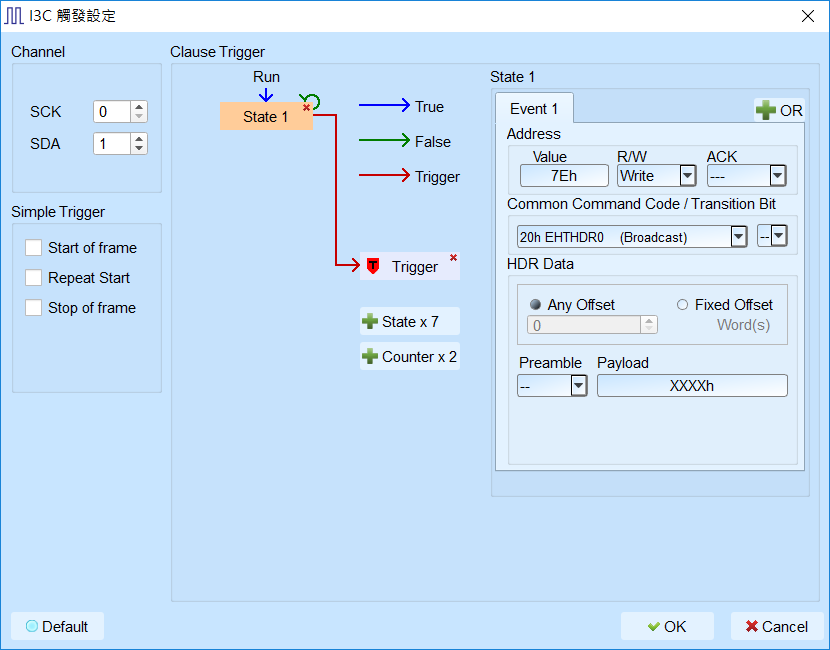

- EHTHDR0（20h）／EHTHDR1（21h）／EHTHDR2（22h） HDR Data: data 格式為 16-bit payload。
