MIPI I3C (MIPI I3C)

MIPI I3C 協定分析設定。通道區域的產品差異請見 Settings。

更多應用、連接與量測說明請見 Protocol Solution — MIPI I3C。

Supported Models

TB3000 全系列都支援

LA3000/LA4000 全系列都支援

TL3000 僅於 B 系列支援, TL4000 全系列都支援

BF6000 僅於 B 系列支援, BF7000 全系列都支援

PX2816B 支援

MSO1000/MSO2000/MSO3000 全系列都支援

TS3000 全系列都支援

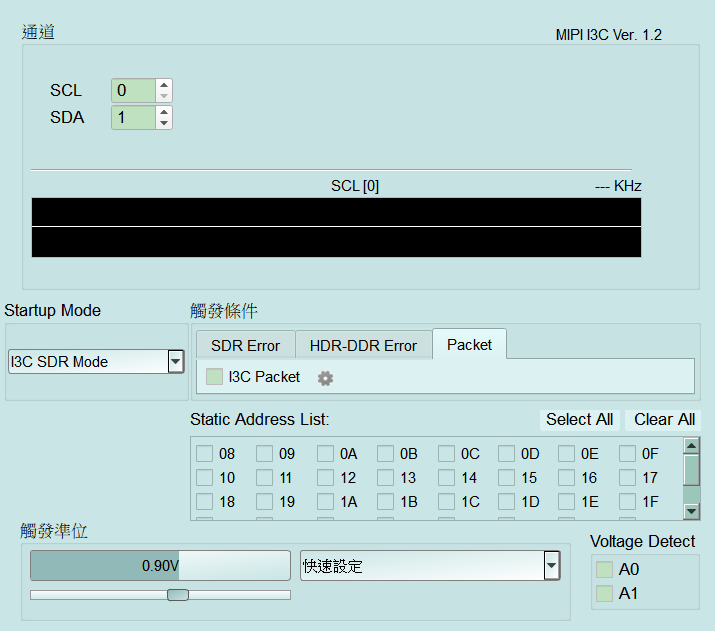

設定:
- Startup Mode: 設定擷取起始模式(例如 I3C SDR Mode)。
- Static Address: 勾選要關注的 I3C Static Address(可全選/全清)。
觸發設定:

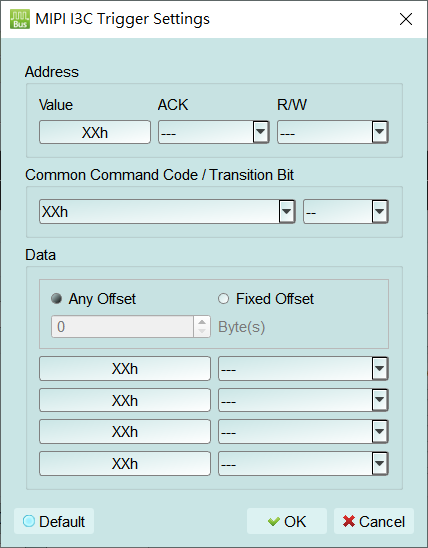

- 觸發條件: 分 SDR Error、HDR-DDR Error、Packet 等頁籤；I3C Packet 齒輪開啟 MIPI I3C Trigger Settings。
  - Address: Value、ACK、R/W(XXh/--- 表示任意值(Don't care))。
  - Common Command Code / Transition Bit: CCC 與 Transition Bit。
  - Data: Any Offset/Fixed Offset，以及資料位元組條件。
  - Default: 還原預設觸發條件。在 Packet → I3C Packet 旁按齒輪開啟此視窗: 可設定 Address(Value/ACK/R/W)、CCC/Transition Bit 與 Data；XXh/--- 表示任意值(Don't care)。
