MIPI I3C 1.2
MIPI I3C 是 I2C 介面的擴展，所以依舊維持二線 SCL（clock）、SDA（data）同於 I2C。MIPI I3C SCL clock 的頻率在 spec. 中定義最大可達 12.9 MHz，一般都是在 12.5 MHz。支援三種工作電壓，分別是 1.2 V／1.8 V／3.3 V。
MIPI I3C 是新一代的感測器（sensor）介面規格，其在一個統一規格中整合了多種感測器介面，主要應用是簡化智慧型手機、物聯網設備以及汽車系統中的感測器整合。
SCL／SDA 或初始模式設錯會解碼失敗。通道前綴差異見 Settings。
Protocol Trigger 說明：MIPI I3C Trigger

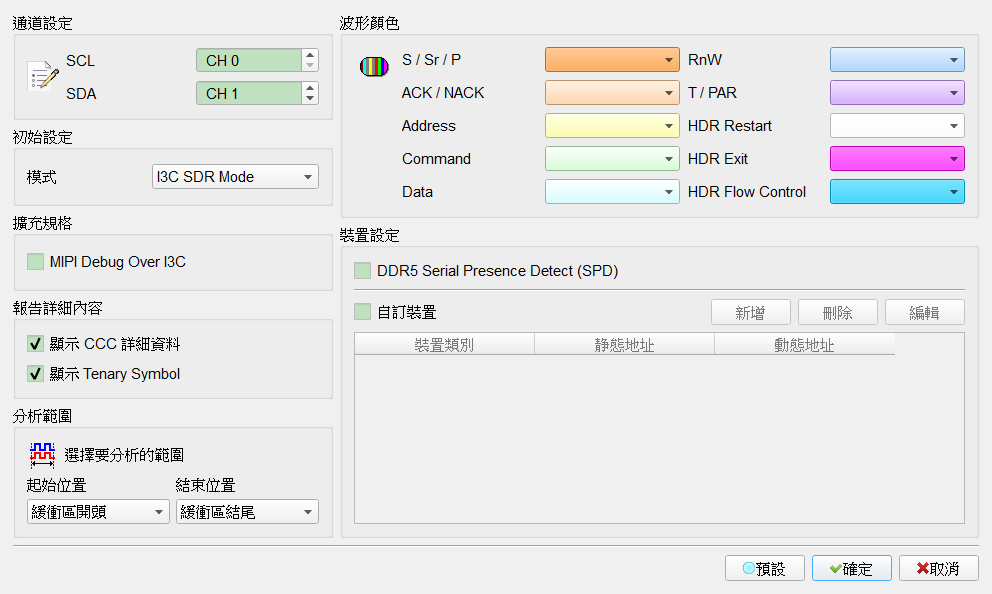

Decode Settings
- 通道設定:
- Clock Channel (SCL): I3C 資料傳輸之 Clock。
- Data Channel (SDA): I3C 資料傳輸之 Data。
- 初始設定—模式: 設定總線上當前運行的模式：
- I3C SDR Mode
- I2C Mode
- I3C HDR-DDR Mode
- I3C HDR-TSP Mode
- I3C HDR-TSL Mode。Default 為 I3C SDR Mode。
- 擴充規格—MIPI Debug Over I3C: MIPI 針對 I3C 進行 debug 的指令。勾選時欄位啟用（Enable）。Default 為未勾選。
- 報告詳細內容:
- 顯示 CCC 詳細資料: 在報告中顯示 CCC（Common Command Code）資訊。勾選時欄位啟用（Enable）。Default 為勾選。
- 顯示 Ternary Symbol: 在報告中顯示 Ternary Symbol。勾選時欄位啟用（Enable）。Default 為勾選。
- 裝置設定:
- DDR5 Serial Presence Detect (SPD): SPD 功能。勾選時欄位啟用（Enable）。Default 為未勾選。
- 自訂裝置: 新增自定義裝置，可以新增 I2C 或 MCTP 裝置。勾選時欄位啟用（Enable）。Default 為未勾選。
自訂裝置設定畫面：

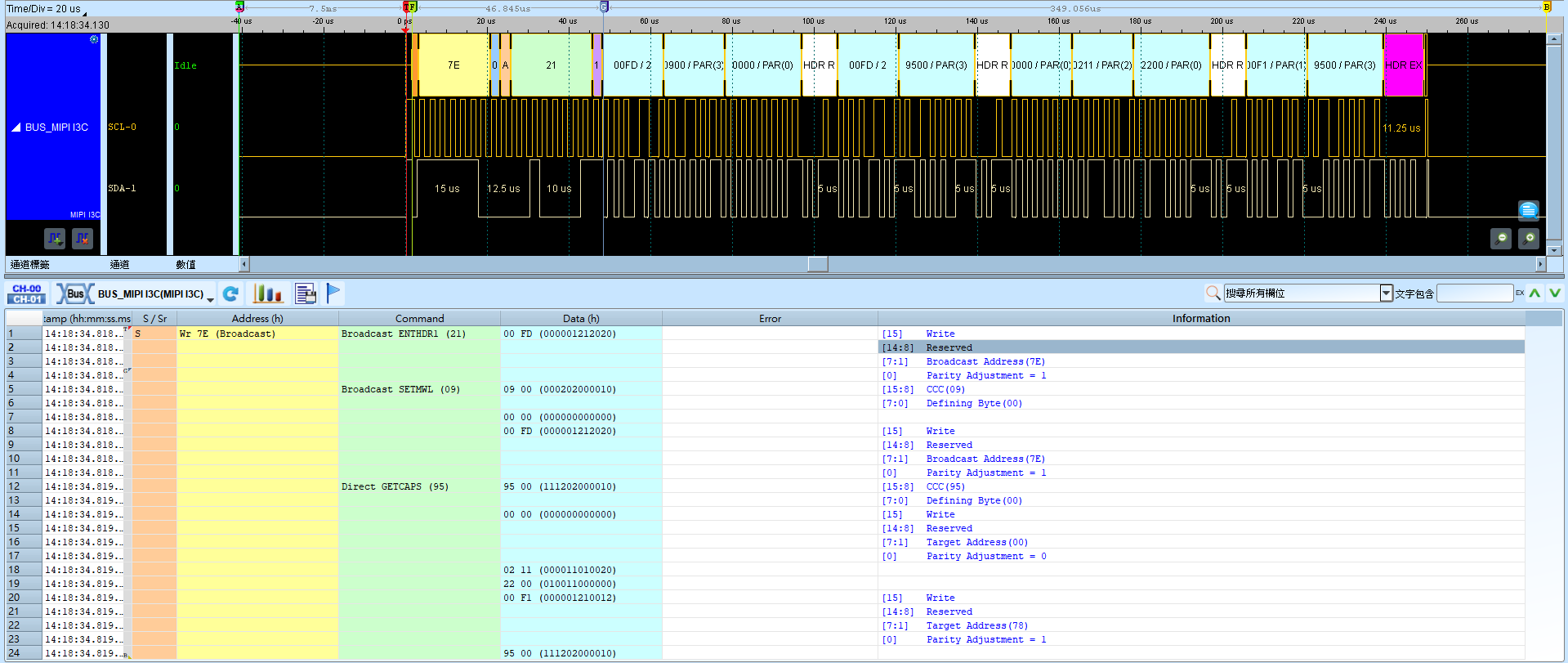

Result
