DP_Aux (DisplayPort Auxiliary Channel)

DP AUX CH（DisplayPort Auxiliary Channel）用於管理 DisplayPort 連結、組態與狀態；DisplayPort 為數位視訊介面標準。Auxiliary Channel 為半雙工、雙向傳輸。支援至 DP 2.1、eDP 1.5。

通道前綴差異見 Settings。

Protocol Trigger 說明：DisplayPort AUX Trigger

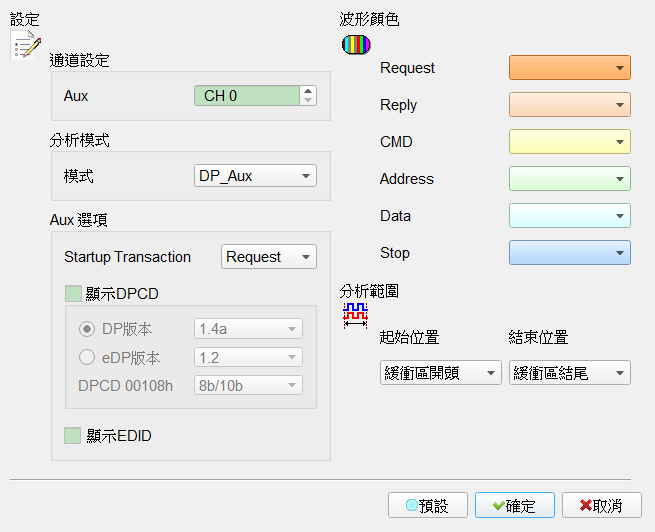

Decode Settings

DP Aux Decode Settings

• Channel: 指定解碼通道。
• Mode: 選擇解碼模式 DP_Aux／HPD／PWR。選 DP_Aux 時 Aux Option欄位啟用（Enable）。Default 為 DP_Aux。
• Show DPCD: 顯示 DisplayPort Configuration Data。勾選時欄位啟用（Enable）版本與編碼選項。Default 為未勾選。
  • DP Version: DP 版本（支援至 2.1）。Default 為 1.0（與 DP Version 選項一併選取）。
  • eDP Version: eDP 版本（支援至 1.5）。Default 為未選取（與 DP Version 互斥）。
  • DPCD 00108h: 選擇 8b/10b 或 128b/132b 編碼；僅在符合版本條件時欄位啟用（Enable）。Default 為 8b/10b。
• Show EDID: 顯示 EDID 資訊。勾選時欄位啟用（Enable）。Default 為未勾選。
• Startup Transaction: 設定第一筆資料封包型態（Request／Reply）。Default 為 Request。

Result

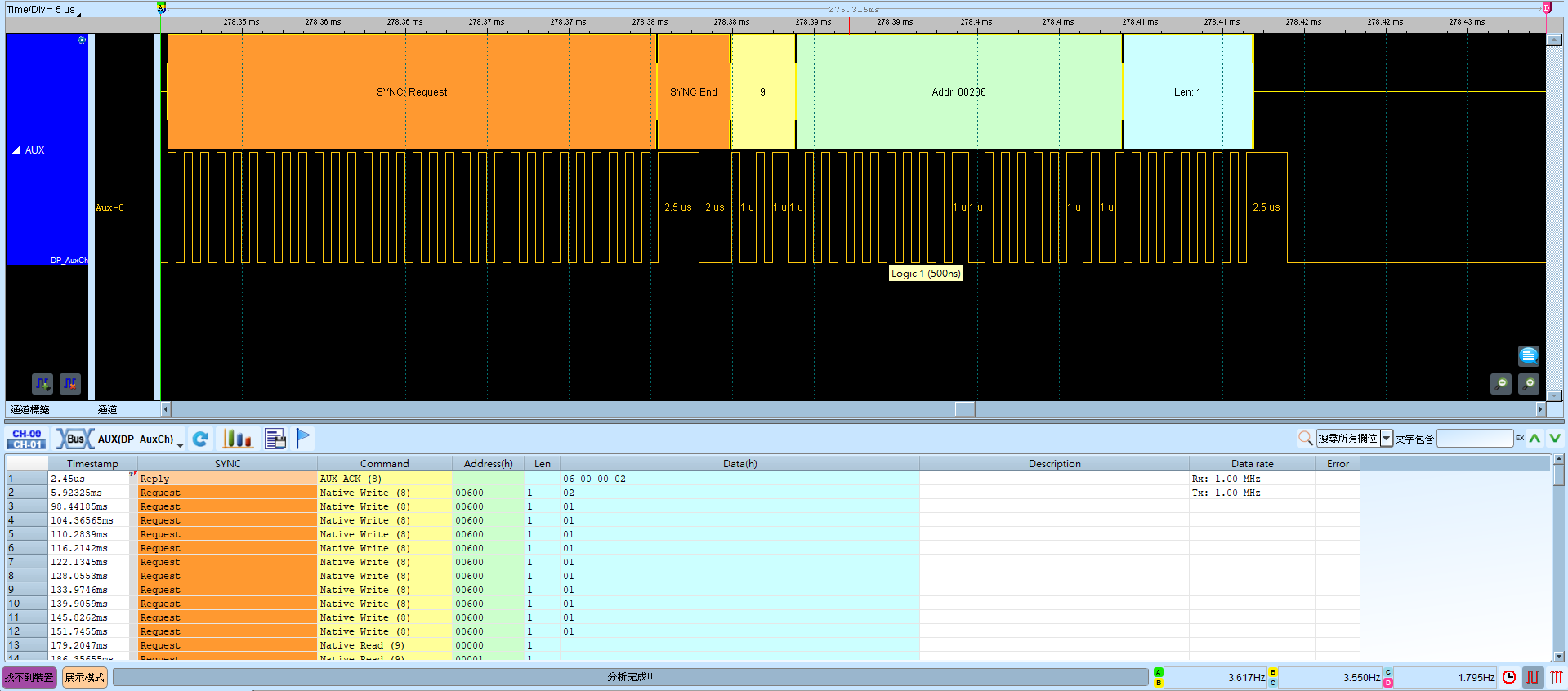

不顯示 DPCD：

DP Aux（不顯示 DPCD）

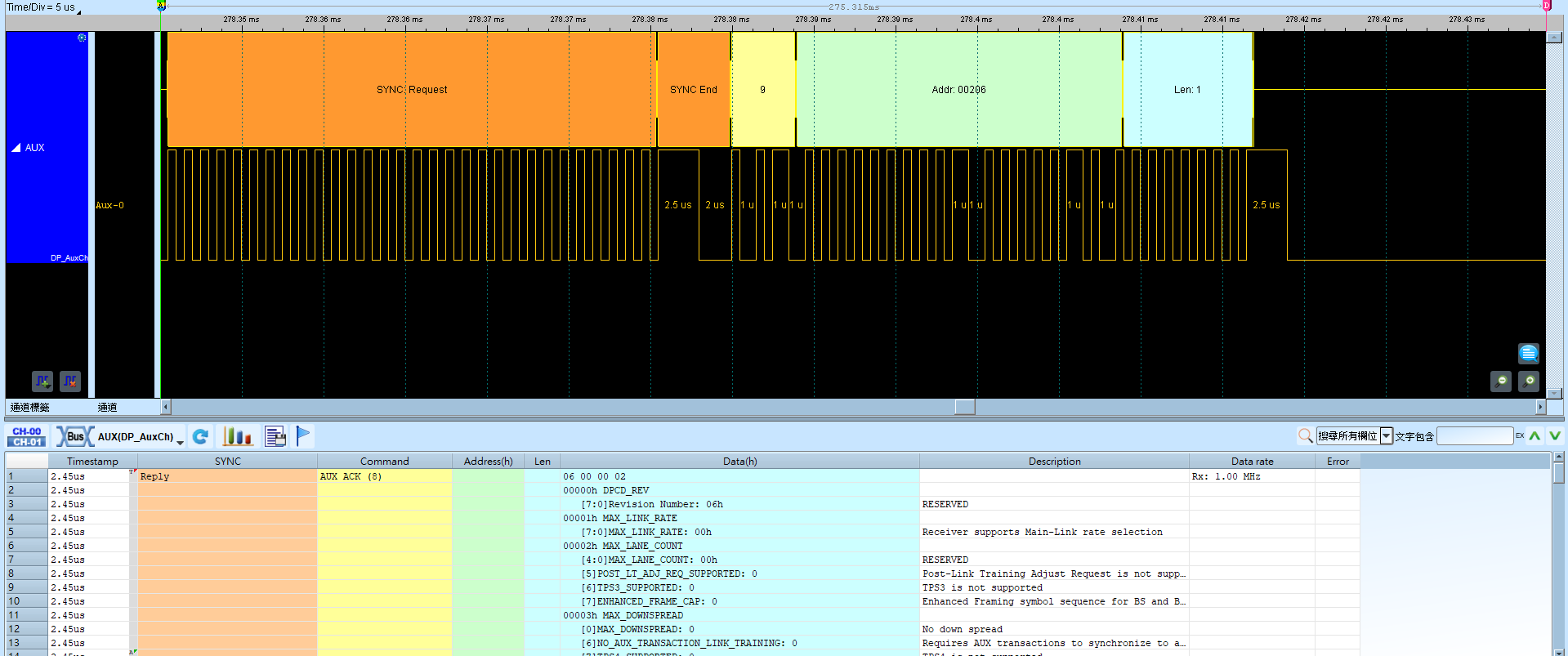

顯示 DPCD：

DP Aux（顯示 DPCD）

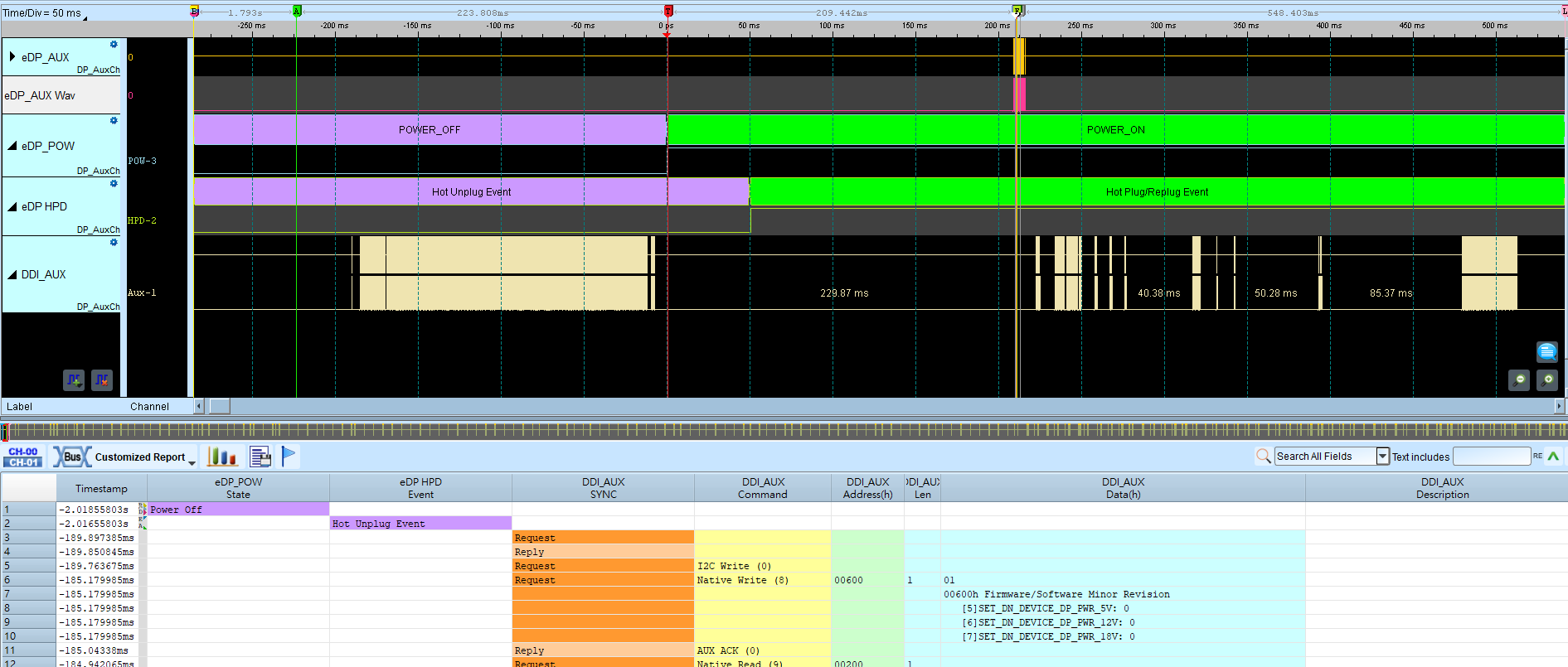

相關轉接板／配件：同時分析 Aux、HPD、PWR

同時分析 Aux、HPD、PWR
