DisplayPort AUX Trigger (DisplayPort Auxiliary Channel)

DP Aux 觸發可依 Master／Slave 訊框起迄、Timeout，或以 Clause Trigger（語句式觸發）比對 Request／Reply、Command 與 Data。

TravelBus 有針對 DP Aux 的專用通道。見 Settings、Clause Trigger。

Protocol Decode 說明：DisplayPort AUX

Trigger Settings

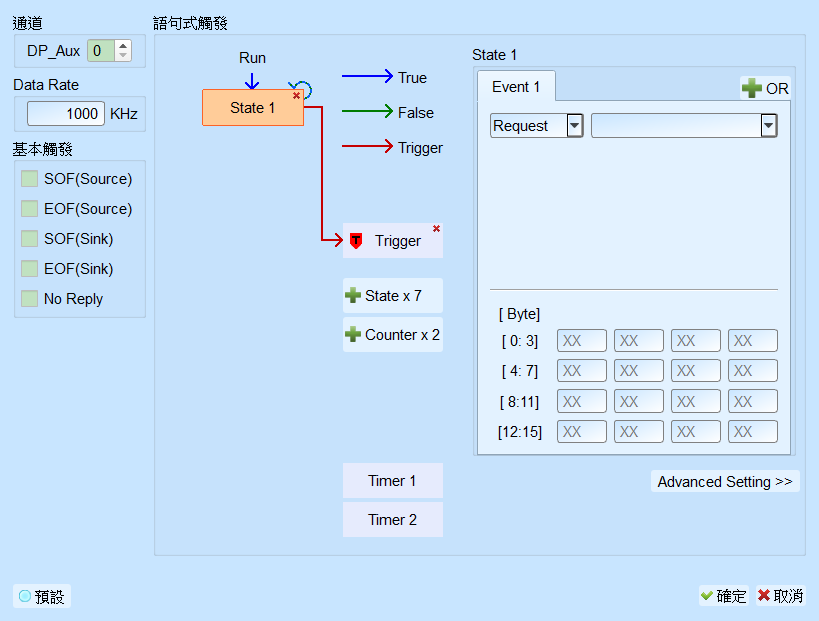

DisplayPort AUX Trigger（LA）

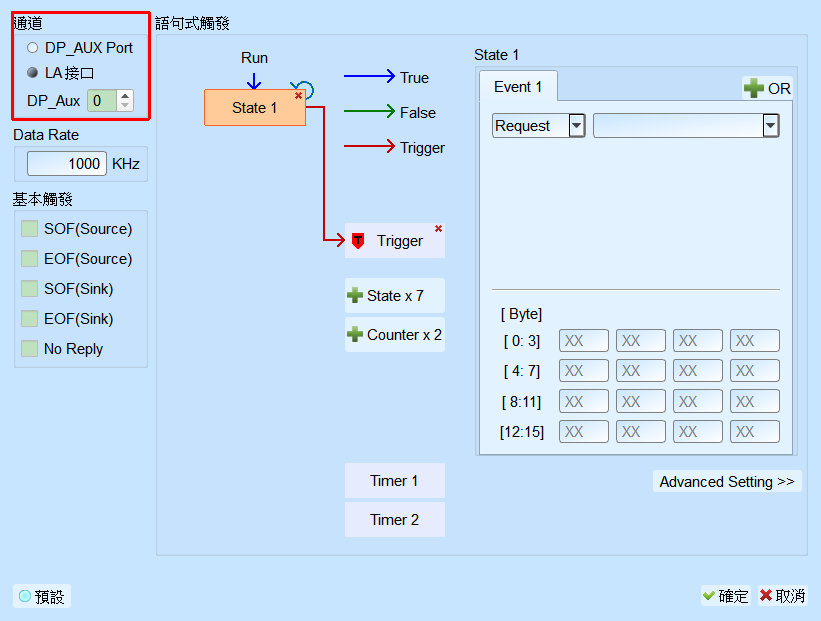

DisplayPort AUX Trigger（TravelBus；額外通道來源）

因 TravelBus 針對 DP Aux 設計特殊通道，觸發畫面會有額外通道來源選項。

• Channel: 專用埠（TravelBus）或 LA 的 Aux 通道。Default 為 LA 埠。
• Data Rate: DP Aux 傳輸速率（單位依畫面）。Default 為 1000。
• Simple Trigger: Master Start／End、Slave Start／End、Check Timeout。Default 皆為未勾選。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區: 可選 Request／Reply，並設定 Command 或 Custom Data；以資料樣式輸入，XXh＝Don't care。
  • Tx／Rx（Request／Reply）: Default 為索引 0（Request）。
  • Command: Default 為索引 0。Custom 勾選後 Data 欄欄位啟用（Enable）。
