eDP (Embedded DisplayPort)

eDP 協定分析設定。

更多應用、連接與量測說明請見 Protocol Solution — eDP。

Supported Models

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援此功能需要額外購買 option 的功能。

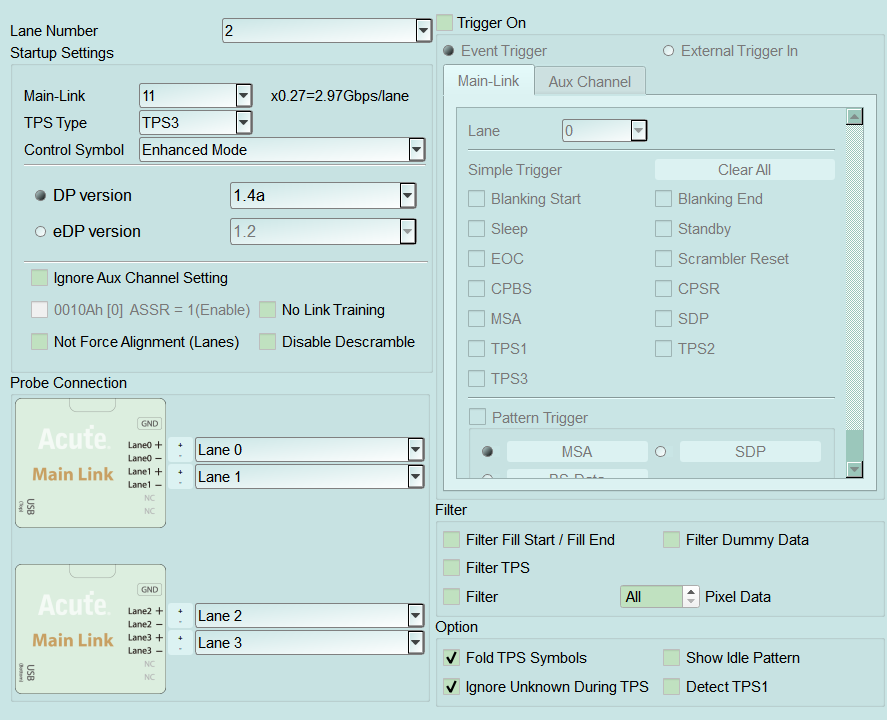

Settings

設定:
- Startup Settings: 開始量測時待測物狀態；若擷取期間 AUX 無參數，必須在此設定。
  - Lane Number: 待測物使用的 Lane 數(必須設定)。Default 為 2 Lanes。
  - Main-Link: Main-Link 速率(畫面會顯示換算後每 Lane Gbps)。Default 約 2.97 Gbps/lane。
  - TPS Type/Control Symbol: Training Pattern 類型與 Control Symbol 模式。Default 為 TPS3/Enhanced Mode。
  - DP version/eDP version: Aux Channel 解析版本。
  - Ignore Aux Channel Setting: 忽略來自 AUX 的參數設定。Default 為未勾選。
  - No Link Training/Disable Descramble/ASRE/Not Force Alignment: 無 TPS 喚醒、不解擾、Alternate Scrambler Seed Reset、Lane 對齊等選項。Default 為各項未勾選。
- Probe Connection: Main Link 探棒與 Lane/P-N 對應；可交換通道編號與 P/N。
- Filter: 過濾命令或影像資料以降低資料量。Default 為各過濾項未勾選。
  - Filter Fill Start/Fill End: 過濾 Fill Start/End。
  - Filter Dummy Data: 過濾 Dummy。
  - Filter TPS: 過濾 TPS 1–4。
  - Specific Filter (Pixel Data): 過濾全部或部分影像(每 x 張取 1 張，上限 128)。
- Option:
  - Fold TPS Symbols: 在報告區摺疊一連串 TPS 並顯示數量。Default 為勾選。
  - Show Idle Pattern: 顯示 Idle Pattern。Default 為未勾選。
  - Ignore Unknown During TPS: 在 Sleep–TPS–Scrambler Reset 期間忽略 Unknown(尚未對齊各 Lane 時易誤報)。Default 為勾選。
  - Detect TPS1: 開啟 TPS1 偵測(TPS1 為 D Code，較難完全對齊)。Default 為未勾選。
觸發設定:
- Trigger On: Event Trigger 或 External Trigger In；分 Main-Link 與 Aux Channel。勾選後觸發分頁欄位啟用(Enable)。Default 為未勾選。
  - Main-Link: 指定 Lane 與 Simple Trigger(K Code/事件)，以及 Pattern Trigger(MSA/SDP 等)。Pattern Default 常為 MSA；欄位填 XX 表示該位元組為任意值(Don't care)。
  - Aux Channel:
    - Simple Trigger: Request Start/End、Reply Start/End、Timeout。Default 為各項未勾選。

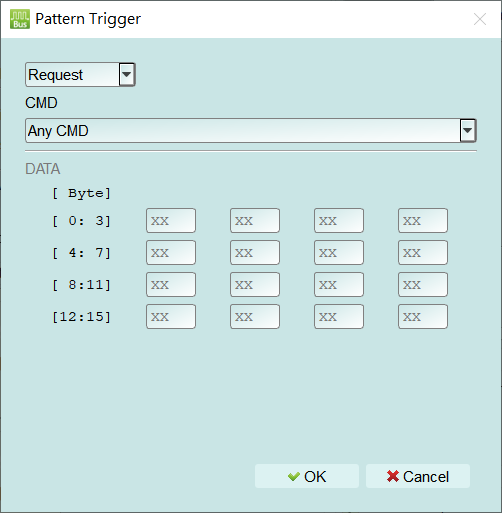

    - Pattern Trigger: 勾選後以齒輪開啟 Pattern Trigger 視窗(見下方彈出視窗說明)。Default 為未勾選。
      - 封包類型(例如 Request)。
      - CMD: 例如 Any CMD。
      - DATA: Byte 0~15(其中 XX 表示該位元組為任意值(Don't care))。彈出視窗 Default 各位元組多為 XX。在 Trigger On → Aux Channel → Pattern Trigger 以齒輪開啟此視窗。可選擇封包類型(例如 Request)、CMD(例如 Any CMD)，並以 Byte 0~15 設定 DATA 資料樣式；填入 XX 表示該位元組為任意值(Don't care)。

eDP Pattern Trigger — eDP Aux Channel — Pattern Trigger
