CAN 2.0B/FD (Controller Area Network)

CAN 2.0B/FD 协议分析设置。通道区域的产品差异请见 Settings。

Supported Models

TravelBus

TB1000/TB2000/TB3000 僅於 B 系列支援

LA3000/LA4000

LA3000 僅於 B/Plus 系列支援, LA4000 全系列都支援

TravelLogic

TL3000 僅於 B 系列支援, TL4000 全系列都支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO1000/MSO2000 16 通道機種支援, MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

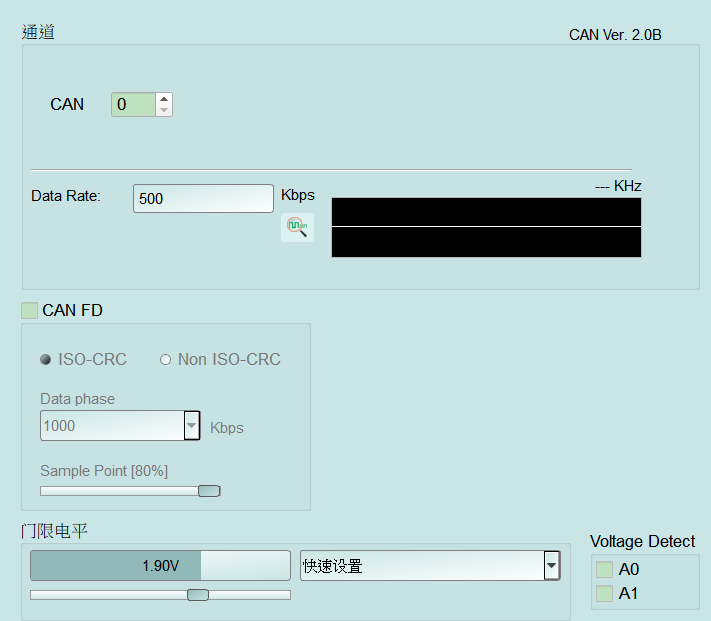

CAN 2.0B/FD Protocol Analyzer 设置(TravelLogic 系列)

• 设定:
  • Data Rate: CAN 仲裁阶段(Arbitration phase)比特率，单位 Kbps。设错会整段解码错乱。Default 为 500 Kbps。
  • CAN FD: 启用 CAN FD 解码。勾选后可设定 ISO-CRC/Non ISO-CRC、Data phase(Kbps；500~10000)、Sample Point(70%~80%)。未勾选时这些子栏位栏位停用(Disable)。Default 为未勾选；启用时 Default 为 ISO-CRC、Data phase 1000 Kbps、Sample Point 80%。
    • ISO-CRC: 依 ISO 11898-1 CAN FD(CRC 前含 stuff-bit count)。现行装置多为此规格。
    • Non ISO-CRC: 早期 Bosch CAN FD 1.0(无 stuff-bit count)。与 ISO-CRC 不兼容，同一总线不可混用。
