UART (Universal Asynchronous Receiver/Transmitter)

UART 协议分析设置。Line Wrap 只影响解码结果的换行显示。通道区域的产品差异请见 Settings。

Supported Models

TravelBus

TB1000/TB2000/TB3000 全系列都支援

LA3000/LA4000

LA3000 除了 F 系列外都支援, LA4000 全系列都支援

TravelLogic

TL3000/TL4000 全系列都支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO1000/MSO2000/MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

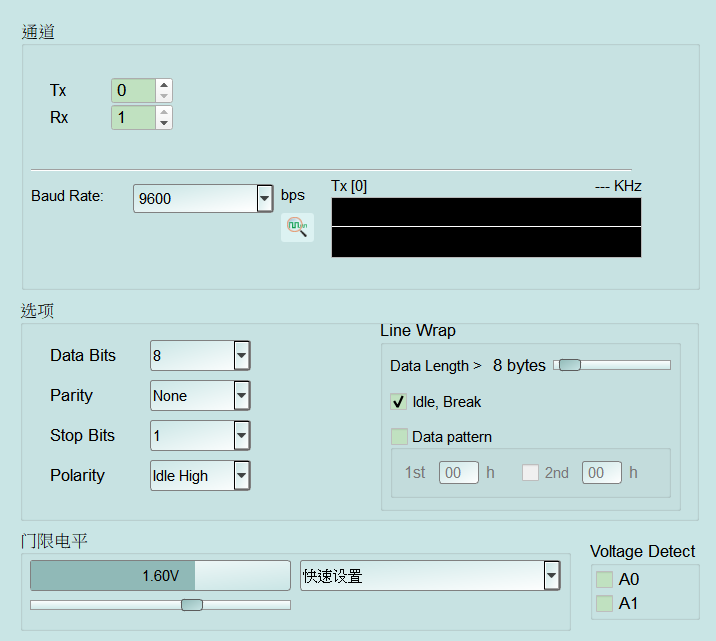

UART Protocol Analyzer 设置(TravelLogic 系列)

• 设定:
  • Baud Rate: 波特率(单位 bps)。设错会整段解码错乱；可从清单选择，部分画面另有波形辅助侦测波特率。Default 为 9600。
  • Data Bits: 每个字符的资料位数(4~16)。Default 为 8。
  • Parity: 奇偶校验(None/Odd/Even/Mark/Space)。设错可能出现校验错误或错字。Default 为 None。
  • Stop Bits: 停止位数(1~4.5，含 1.5/2.5 等)。Default 为 1。
  • Polarity: Idle 时的电压准位。Idle High 为常见的设定；Idle Low 用于反相信号。设错会把 Start/Stop 判反。Default 为 Idle High。
  • Line Wrap: 控制解码结果如何换行/分段显示(不是硬件触发条件)。
    • Data Length > N bytes: 连续资料超过 N 字节时换行(滑杆范围约 1~128)。Default 为 2 bytes。
    • Idle, Break: 遇到 Idle(闲置)或 Break 时换行，方便把一笔传输与下一段分开。Default 为勾选。
    • Data pattern: 依资料样式换行。勾选后填 1st […] h；若再勾选 2nd […] h，则在连续出现 1st→2nd 时换行。Default 为未勾选(1st/2nd 为 00h)。
