MDIO (Management Data Input/Output)

MDIO 协议分析设置。通道区域的产品差异请见 Settings。

Supported Models

TravelBus

TB1000/TB2000/TB3000 除了 F 系列外都支援

LA3000/LA4000

LA3000/LA4000 僅於 B 系列支援

TravelLogic

TL3000/TL4000 僅於 B 系列支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO2008E	MSO2116E	MSO2116B	MSO2216B	MSO2216B+	MSO2416B+
		●	●	●	●

MSO2216M+	MSO2116E+	MSO2116B+
●		●

MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

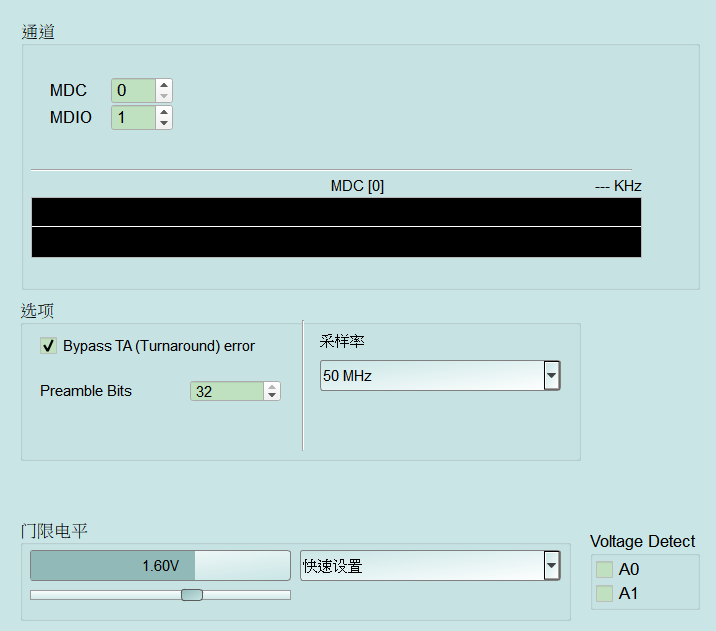

MDIO Protocol Analyzer 设置(TravelLogic 系列)

• 设定:
  • Bypass TA (Turnaround) error: 略过 Turnaround 阶段错误检查(部分 PHY 不严格遵守 TA 时可勾选)。Default 为勾选。
  • Preamble Bits: 前导位(Preamble)长度。Default 为 32。
  • 采样率: MDIO 分析采样率(50 MHz/200 MHz)。主画面 Default 不重设此项；新建协定预设为 50 MHz。
