MIPI I3C (MIPI I3C)

MIPI I3C 协议分析设置。通道区域的产品差异请见 Settings。

更多应用、连接与量测说明请见 Protocol Solution — MIPI I3C。

Supported Models

TB3000 全系列都支援

LA3000/LA4000 全系列都支援

TL3000 僅於 B 系列支援, TL4000 全系列都支援

BF6000 僅於 B 系列支援, BF7000 全系列都支援

PX2816B 支援

MSO1000/MSO2000/MSO3000 全系列都支援

TS3000 全系列都支援

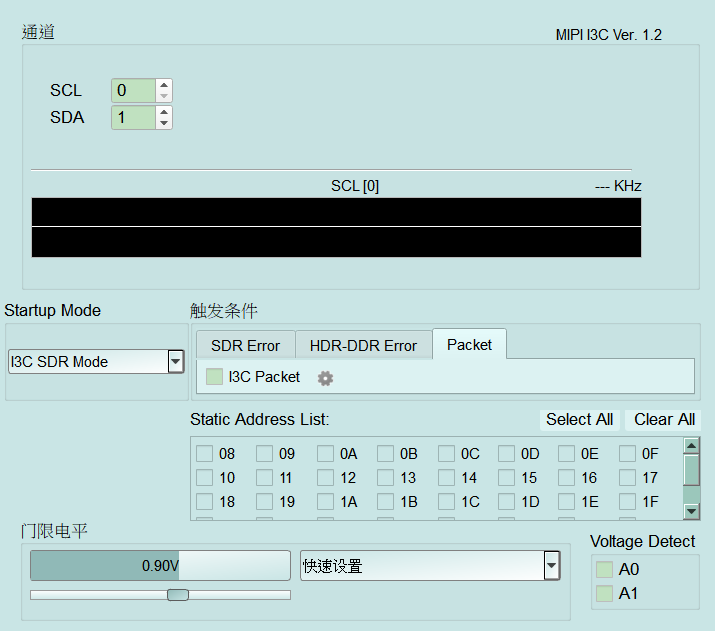

设定:
- Startup Mode: 设定撷取起始模式(例如 I3C SDR Mode)。
- Static Address: 勾选要关注的 I3C Static Address(可全选/全清)。
触发设定:
- 触发条件: 分 SDR Error、HDR-DDR Error、Packet 等页签；I3C Packet 齿轮开启 MIPI I3C Trigger Settings。
  - Address: Value、ACK、R/W(XXh/--- 表示任意值(Don't care))。
  - Common Command Code / Transition Bit: CCC 与 Transition Bit。
  - Data: Any Offset/Fixed Offset，以及资料字节条件。

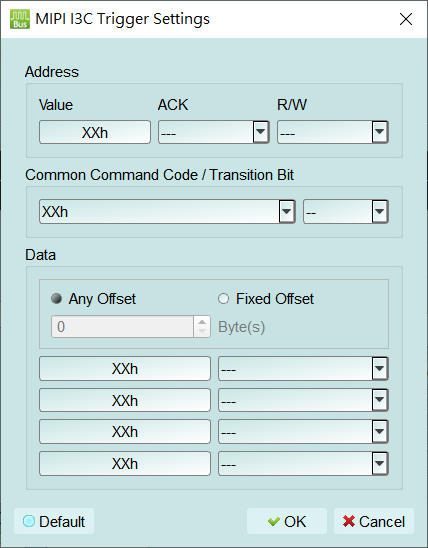

  - Default: 还原默认触发条件。在 Packet → I3C Packet 旁按齿轮开启此视窗: 可设定 Address(Value/ACK/R/W)、CCC/Transition Bit 与 Data；XXh/--- 表示任意值(Don't care)。
