MII (Media Independent Interface)

MII 协议分析设置。依 Type 支援 MII/RMII(部分机种另有 RGMII/GMII)，用来分析 MAC 与 PHY 之间的平行以太网介面。通道区域的产品差异请见 Settings。

Supported Models

LA3000/LA4000

LA3000/LA4000 僅於 B 系列支援

TravelLogic

TL3000 僅於 Plus 系列支援

TL4134E TL4134B TL4234B
●

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO2008E MSO2116E MSO2116B MSO2216B MSO2216B+ MSO2416B+
● ● ●
MSO2216M+ MSO2116E+ MSO2116B+
●

MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

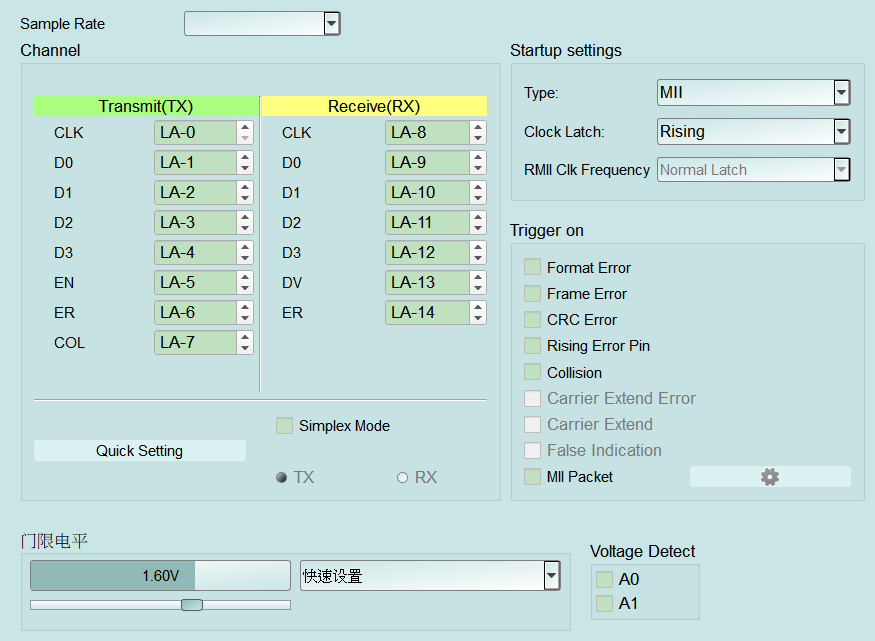

MII Settings

MII Protocol Analyzer 设置(TravelLogic 系列)
  • 设定:
    • Type: 选择介面型式(依机种可为 MII/RMII，部分机种另有 RGMII/GMII)。选错会导致通道接脚与可用触发项目不符。主画面 Default 不重设此项。
    • Clock Latch: 资料锁存边缘(Rising/Falling)。设错会解码错位。选 RGMII 时此栏位通常停用(Disable)(由介面规范决定)。主画面 Default 不重设此项。
    • RMII Clk Frequency: 仅在 Type = RMII 时栏位启用(Enable)。选 Normal Latch 或 Frequence Clk x10(画面标示用字)；非 RMII 时栏位停用(Disable)。Default 为 Normal Latch。

  • 触发设定:

    • Trigger on: 勾选要触发的错误/事件。可用项目会随 Type 栏位启用(Enable)或栏位停用(Disable)(例如 MII/RMII 时 Carrier Extend/Carrier Extend Error/False Indication 为停用(Disable)；RGMII/GMII 时为启用(Enable))。Default 为各项未勾选。
      • Format Error/Frame Error/CRC Error: 分别对帧格式、帧结构与 CRC 错误触发。Default 为未勾选。
      • Rising Error Pin: 在 Error 脚(ER)上升时触发(部分 Type 如 RMII 可能栏位停用(Disable))。Default 为未勾选。
      • Collision: 侦测到 Collision(COL)时触发(部分 Type 可能栏位停用(Disable))。Default 为未勾选。
      • Carrier Extend/Carrier Extend Error/False Indication: 载波延伸与相关异常；多在 RGMII/GMII 可用。Default 为未勾选。
    • MII Packet: 依以太网帧(Ethernet frame)内容触发；勾选后点右侧齿轮开启 GMII Trigger Settings(见下方弹出窗口说明)。若要触发特定目的/来源、Ethertype 或 payload 资料样式，选这一项。Default 为未勾选。
      • Destination/Source Address: 各 6 位元組的 MAC；XXh 表示该字节为任意值(Don't care)。弹出窗口 Default 为各位元組 XXh。
      • Ethertype/Length: 2 位元組(XXXXh 表示任意值(Don't care))，用来锁定协议类型或长度栏。弹出窗口 Default 为 XXh XXh(Don't care)。
      • Data(Byte 1–8): 在 payload 中要比对的资料样式；可勾选 Data Offset 从指定偏移开始比对。弹出窗口 Default 为各位元組 XXh；Data Offset 未勾选、偏移 0。
      • Default: 还原弹出窗口条件为全部任意值(Don't care)(位址/Data 为 XXh，Ethertype 为任意值(Don't care)，Data Offset 关闭)。 在 MII Packet 旁按齿轮开启此视窗，依以太网帧(Ethernet frame)栏位组合触发条件(例如只触发特定目的装置、特定 Ethertype，或 payload 里要对上的资料样式):

  • Destination/Source Address: 各 6 字节的 MAC；其中 XXh 表示该字节为任意值(Don't care)。Default 为各字节 XXh。

  • Ethertype/Length: 2 字节(XXXXh 表示任意值(Don't care))，用来锁定协议类型或长度栏。Default 为 XXh XXh(Don't care)。
  • Data(Byte 1–8): 在 payload 中要比对的资料样式，以最多 8 个十六进制字节填入；其中 XXh 表示该字节为任意值(Don't care)。可勾选 Data Offset，从指定偏移处开始比对。Default 为各字节 XXh；Data Offset 未勾选、偏移 0。
  • Default: 还原默认(全部任意值(Don't care))条件。

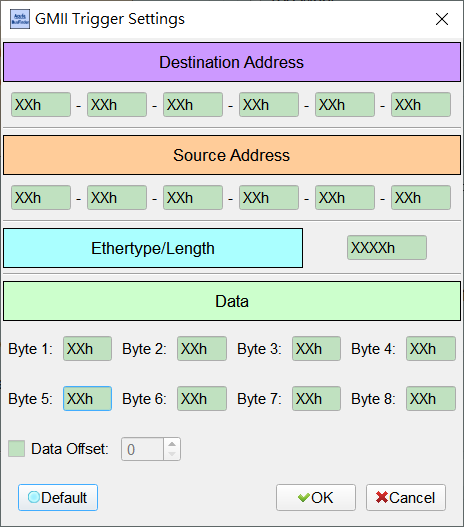

GMII Trigger Settings

MII: GMII Trigger Settings(MII Packet)
