10BASE-T1S (10BASE-T1S)
10BASE-T1S 协议分析设置。通道区域的产品差异请见 Settings。
Supported Models
TravelBus
TB2000/TB3000 僅於 B 系列支援
LA3000/LA4000
LA3000 僅於 Plus 系列支援, LA4000 全系列都支援
TravelLogic
TL4000 全系列都支援
BusFinder
BF7000 全系列都支援
Protocol Exerciser
PX2816B 支援
MSO2000/3000
MSO2000 16 通道機種支援, MSO3000 全系列都支援
TravelScope 3000
TS3000 全系列都支援
Settings

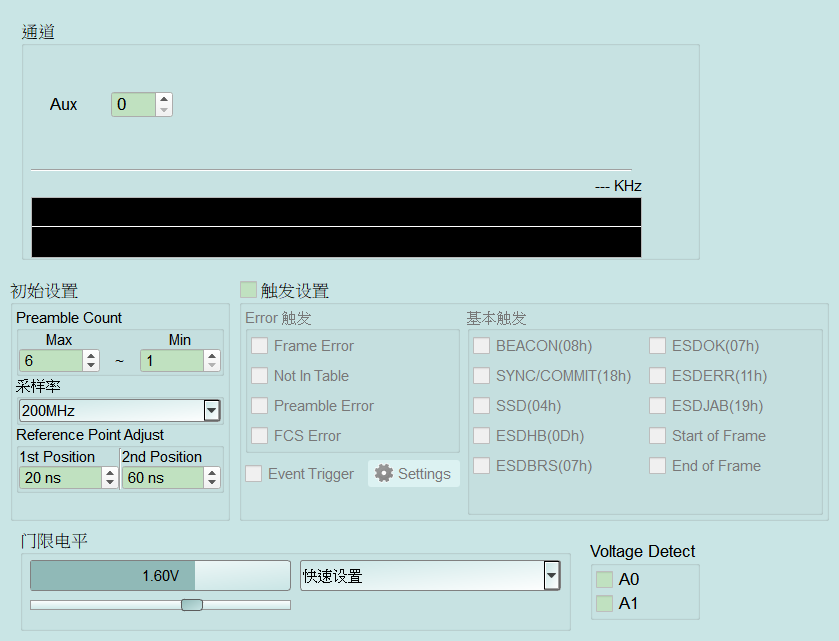

- 设定:
- Preamble Count: 允许的前导(preamble)计数范围(Max~Min)。超出范围可能判为 Preamble Error。主画面 Default 不重设此项；画面常见初始为 Max 6、Min 1。
- 采样率: 分析采样率(常见选项 200 MHz/100 MHz)。过低可能无法正确解码。Default 为 200 MHz。
- Reference Point Adjust: 调整解码参考点位置(1st Position/2nd Position，单位 ns)。设错可能使位元取样偏离。Default 为 1st 20 ns、2nd 60 ns。
-
触发设定:
- Error 触发: Frame Error/Not In Table/Preamble Error/FCS Error。勾选后对应错误即可触发。Default 为各项未勾选。
- Event Trigger: 依以太网讯框(Ethernet frame)栏位触发；勾选后开启 MII Trigger Settings(见下方弹出窗口说明)。未指定的字节填 XXh。Default 为未勾选。
- Destination/Source Address: 各 6 位元組的 MAC；XXh 表示该字节为任意值(Don't care)。
- Ethertype/Length: 2 位元組(可 don't care)，用来锁定协定类型或长度栏。
- Data: 依 Data Type(例如 Raw Data/IPv4)比对 payload；可设 Offset、IPv4 位址或 Raw Data Byte 1~8。
- Default: 还原弹出窗口为 don't care/预设条件。

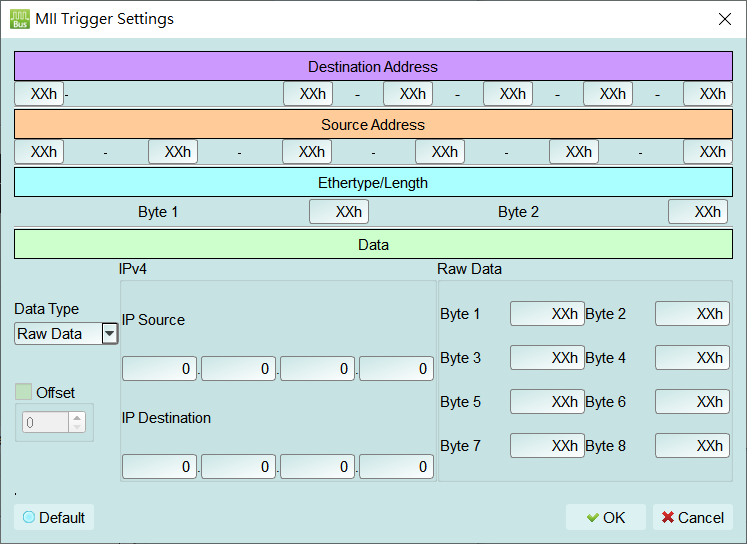

- 基本触发: 10BASE-T1S 符号/讯框事件，例如 BEACON(08h)、SYNC/COMMIT(18h)、SSD(04h)、ESDHB(0Dh)、ESDBRS(07h)、ESDOK(07h)、ESDERR(11h)、ESDJAB(19h)、Start of Frame、End of Frame。Default 为各项未勾选。 勾选 Event Trigger 后开启 MII Trigger Settings，依以太网讯框(Ethernet frame)栏位触发(例如特定 MAC、Ethertype，或 payload 资料样式):
-
Destination/Source Address: 各 6 字节的 MAC；其中 XXh 表示该字节为任意值(Don't care)。
- Ethertype/Length: 2 字节(可 don't care)。
- Data: 依 Data Type(例如 Raw Data/IPv4)比对；可设 Offset、IPv4 位址或 Raw Data Byte 1~8。
- Default: 还原为 don't care/预设条件。
