PWM (Pulse Width Modulation)

PWM(脉波宽度调变)协议分析设置: 可同时分析最多 6 路脉波，并选用方向通道解读正/反向；结果可依 Duty/频率/RPM 显示。通道区域的产品差异请见 Settings。

Supported Models

TravelBus

TB1000 僅於 Plus 系列支援, TB2000/TB3000 僅於 B 系列支援

LA3000/LA4000

LA3000/LA4000 僅於 B 系列支援

TravelLogic

TL3000/TL4000 僅於 B 系列支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO2008E	MSO2116E	MSO2116B	MSO2216B	MSO2216B+	MSO2416B+
		●	●	●	●

MSO2216M+	MSO2116E+	MSO2116B+
●		●

MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

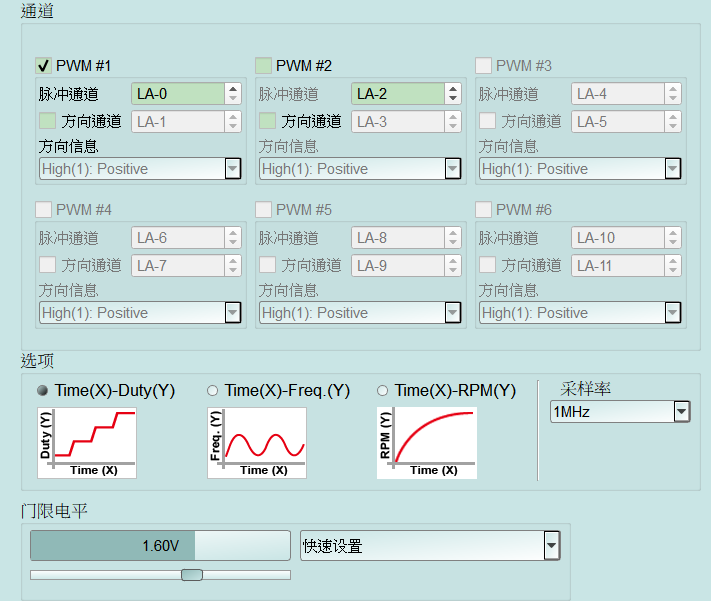

PWM Protocol Analyzer 设置(TravelLogic 系列)

• 设定:
  • PWM #1~#6: 启用要分析的 PWM 路数(最多 6 路)。取消较低编号时，较高编号会一并栏位停用(Disable)。Default 仅 PWM #1 启用。
  • 脉波通道: 该路 PWM 脉波(pulse)信号的 LA 通道。Default 为 LA-0/LA-2/LA-4/LA-6/LA-8/LA-10(依路数)。
  • 方向通道: 选用方向(direction)信号。勾选后通道与方向讯息栏位启用(Enable)；未勾选时栏位停用(Disable)。Default 为未勾选。
  • 方向讯息: High(1): Positive/Low(0): Positive——方向脚为高或低时代表正向。仅在方向通道勾选时可设。Default 为 High(1): Positive。
  • Time(X)-Duty(Y)/Time(X)-Freq.(Y)/Time(X)-RPM(Y): 解码曲线的 Y 轴。Duty＝工作周期(duty cycle)；Freq.＝频率；RPM＝转速。三者择一。Default 为 Time(X)-Duty(Y)。
  • 采样率: PWM 分析采样率(50 KHz~200 MHz)。过低可能量测不准。主画面 Default 不重设此项；新建协定预设为 1MHz。
